初二物理电路和电路图练习题.doc

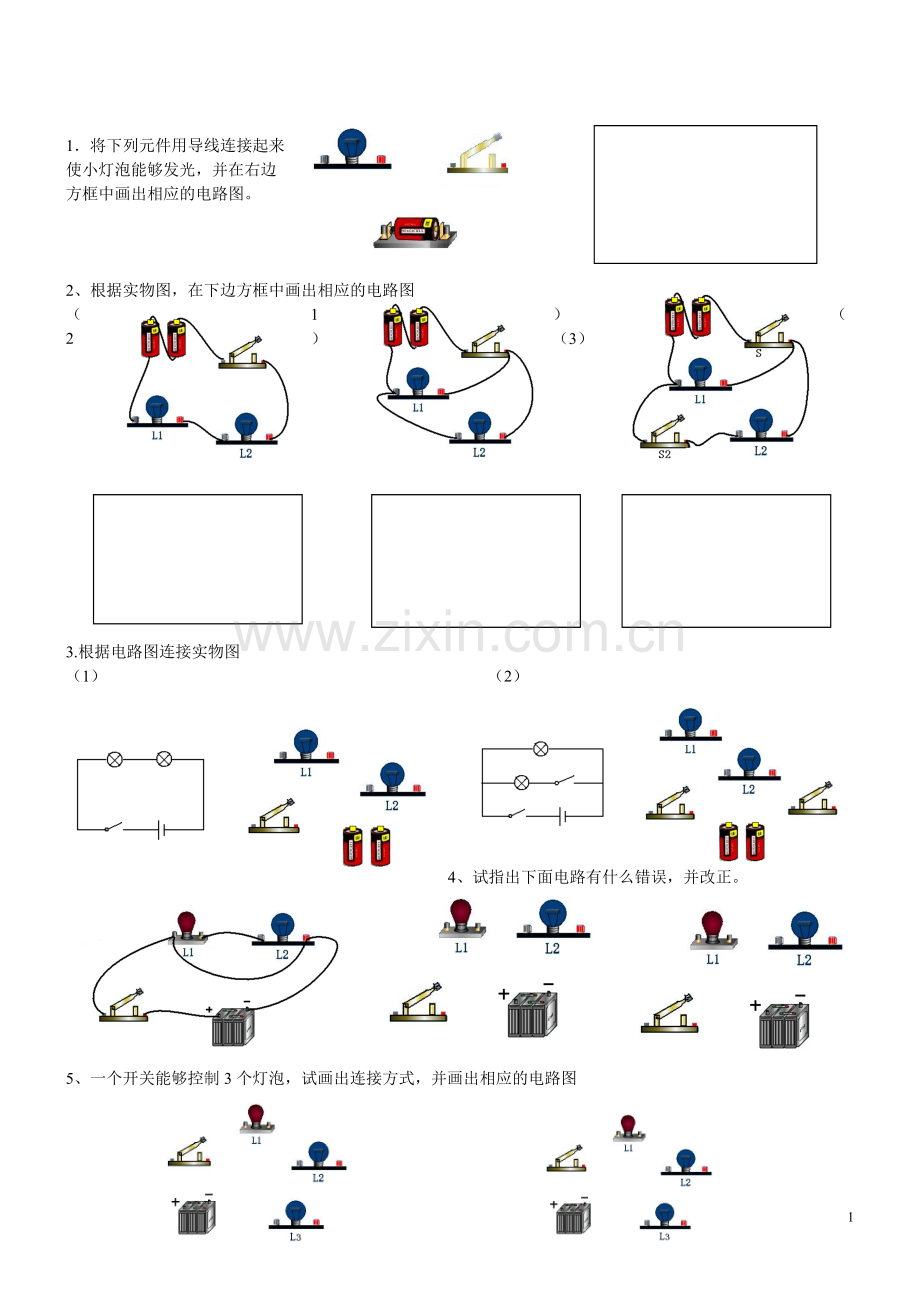

1．将下列元件用导线连接起来
使小灯泡能够发光，并在右边
方框中画出相应的电路图。

2、根据实物图，在下边方框中画出相应的电路图
（1） （2） （3）

3.根据电路图连接实物图
（1） （2）

4、试指出下面电路有什么错误，并改正。

5、一个开关能够控制3个灯泡，试画出连接方式，并画出相应的电路图

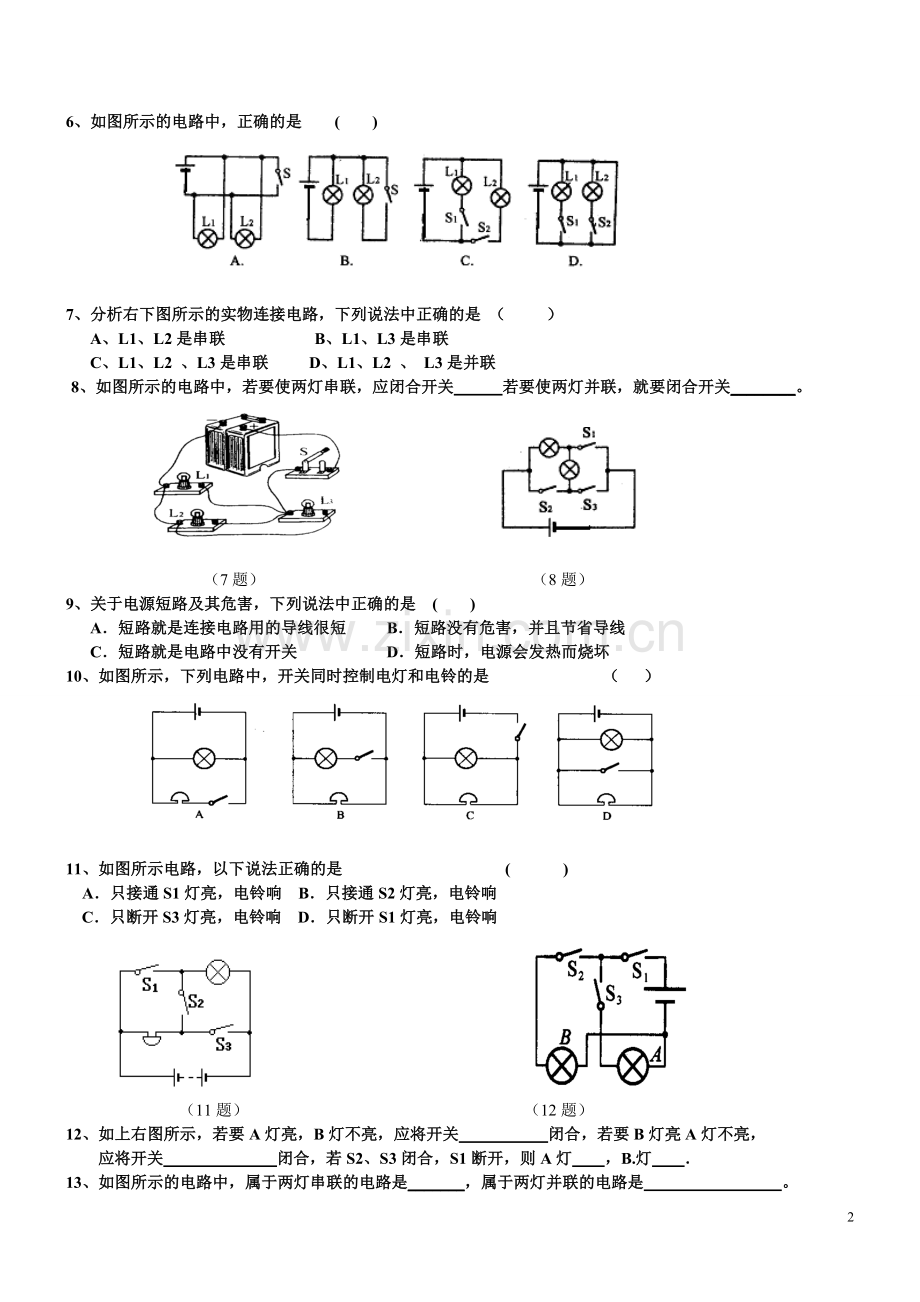

6、如图所示的电路中，正确的是 ( )

7、分析右下图所示的实物连接电路，下列说法中正确的是 （ ）
A、L1、L2是串联 B、L1、L3是串联
C、L1、L2 、L3是串联 D、L1、L2 、 L3是并联
8、如图所示的电路中，若要使两灯串联，应闭合开关 若要使两灯并联，就要闭合开关________。

（7题） （8题）
9、关于电源短路及其危害，下列说法中正确的是 ( )
A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线
C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏
10、如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）

11、如图所示电路，以下说法正确的是 (  )
　A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响
C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响

（11题） （12题）
12、 如上右图所示，若要A灯亮，B灯不亮，应将开关 闭合，若要B灯亮A灯不亮，
应将开关 闭合，若S2、S3闭合，S1断开，则A灯 ，B.灯 ．
13、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是 。

14、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

15、如上右图所示，按电路图用笔画线作导线，将元件连接起来.

16、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

17、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

18、根据图(a)的电路图，在图(b)中画出对应的实物连接图．

19、根据实物图，画出相应的电路图．

20、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．

21、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)

22、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。

6．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。
7．如图所示，如果要使灯L1、L2串联，则应闭合开关__________，断开开关________，如果电流表的示数为0．25A，则通过L1的电流为____A，通过L2的电流为_____A；如果要使灯L1、L2构成并联，则应闭合开关__________，断开开关________，如果电流表的示数为0．8A，通过L1的电流为0．35A，则通过L2的电流为____A。
8．使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表_________量程的接线柱。
9．通常情况下，干燥的木板是_________，但是在潮湿的天气里，木板也会成为_________。这说明导体和绝缘体之间没有绝对的_________，在一定条件下，它们之间可以发生_________。
 10．如上图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_________发光，它们的连接方式是_________联；当开关S1闭合，S2、S3、S4断开时，灯_________发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象。
二、选择题
（　　）1、电路中获得持续电流的条件是
 　　A．电路中存在大量的自由电子 　　B．电路中必须有电源
 　　C．电路中有电源，且电路闭合 　　D．电路中有电源，且有灯泡
（　　）2、下列说法中不正确的是
 　　A．任何情况下都不能把电池的两端直接连在一起
 　　B．电路中电流的方向是“正极→负极”
 　　C．在电路中，电源是把其他形式的能转化为电能的装置
 　　D．一般的电路由电源、用电器、开关和导线组成
（　　）3、从显像管尾部发射出来的电子，高速撞击在电视机荧光屏上，使屏幕发光，则在显像管内
 　　A．电流的方向从灯丝到荧光屏 　　 B．电流方向从荧光屏到灯丝
 　　C．显像管内是真空，无法通过电流 D．显像管中电流的方向不断改变
（　　）4、某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的
 　　A．锡箔纸 　　B．塑料纸 　　C．湿布条 　　D．废铁片
（　　）5、下列各组物体中全部属于导体的是
 　　A．铝、陶瓷 　　B．橡胶、铜 　　C．油、大地 　　D．石墨、水银
（　　）6、下列电路图中两灯属于串联的正确电路是

（　　）7、实验课上四位同学连接的电路如下图所示，他们中连接错误的是

（　　）8、习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如下图所示，请你判断他们画出的电路中错误的是

（　　） 9、某同学用一个电源、一个开关和若干导线，将两个相同的灯泡连接起来，检查无误后，闭合开关，下列说法中正确的是
 　　A．如果两个灯泡都亮，这两个灯一定是串联 　　B．如果两个灯泡都亮，这两个灯一定是并联
 　　C．如果只有一个灯亮，这两个灯一定是串联 D．如果只有一个灯亮，这两个灯一定是并联

（　　）10、如图4所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此可知（    ）
  　　A．灯L1短路 　　B．灯L1断路
 　　C．灯L2短路 　　D．灯L2断路
（　　）11、小明同学使用电流表时，本应使用“—”和“3”接线柱，但误将“—”和“0．6”接线柱接入电路，而电流还是从“0．6”接线柱流入，从“—”接线柱流出。这样做的结果将是
 　　A．电流表的指针转过的角度变小了
 　　B．电流表的指针转过的角度变大了，电流表可能烧坏
 　　C．电流表的指针不动
 　　D．电流表的指针反向偏转
（　　）12、小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障
 　　A．电路中电流太大 　　 B．电路中的电流太小
 　　C．电流表直接接在电源上 　　D．电流表的“+”、“—”接线柱接反了
（　　）13、方芳在连接电路时发现：当开关S断开后，三个小灯泡同时熄灭了，说明此三个小灯泡的连接方式是
 　　A．串联 　　B．并联 　　C．混联 　　D．以上三种情况都有可能
（　　）14、如图5所示，开关闭合时电流表示数为0．4A，若通过L1的电流为I1，通过L2的电流为I2，则
　　A．I1=I2=0.4A
 　　B．I1=I2=0.2A
 　　C．I1=0.4A  I2=0A
 　　D．I1=0  I2=0.4A
（　　）15、如图6所示，当开关S断开时电流表A1、A2的示数分别为I1、I2，开关S闭合时电流表A1、A2的示数分别为I’1、I’2，则下列各式正确的是
 　　A．I1=I2，I’1=I’2=0
 　　B．I1>I2，I’1>I’2=0
 　　C．I1<I2，I’1<I’2=0
 　　D．I1=I2，I’1>I’2=0

 　（　　）16、某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是
  A．将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联
 　　B．将开关闭合，三个灯都发光，灯L1、L2、L3是并联
 　　C．将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光
 　　D．将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光
（　　）17、下列说法中正确的是
 　　A．导体中的电荷只要移动就一定形成电流
 　　B．绝缘体不导电，是因为绝缘体中几乎没有电子
 　　C．绝缘体不能导电，所以导体是重要的电工原料，绝缘体不是
 　　D．金属能够导电，是因为金属内部有大量的自由电子

（　　）18、某同学测量电路中的电流时，在如下图所示的电路图中的P点接入电流表，测量时电流表的读数是0．6 A，（已知两个灯泡完全相同）关于两个灯泡中通过的电流，下列说法中正确的是
 　　A．灯泡L1中通过的电流是0．6 A，灯泡L2中通过的电流也是0．6 A
 　　B．灯泡L1中通过的电流是0．3 A，灯泡L2中通过的电流也是0．3 A
 　　C．灯泡L1中通过的电流是0．6 A，灯泡L2中通过的电流是0 A
　 　D．灯泡L1中通过的电流是0 A，灯泡L2中通过的电流是0．6 A

（　　）19、1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂轰炸时，使用了一种石墨炸弹。这种炸弹爆炸后释放大量的纤维状的石墨覆盖在发电厂的设备上，造成电厂停电。这种炸弹的破坏主要是
 　　A．炸塌厂房 　　B．炸毁发电机 　　C．使设备短路 D切断输电线
