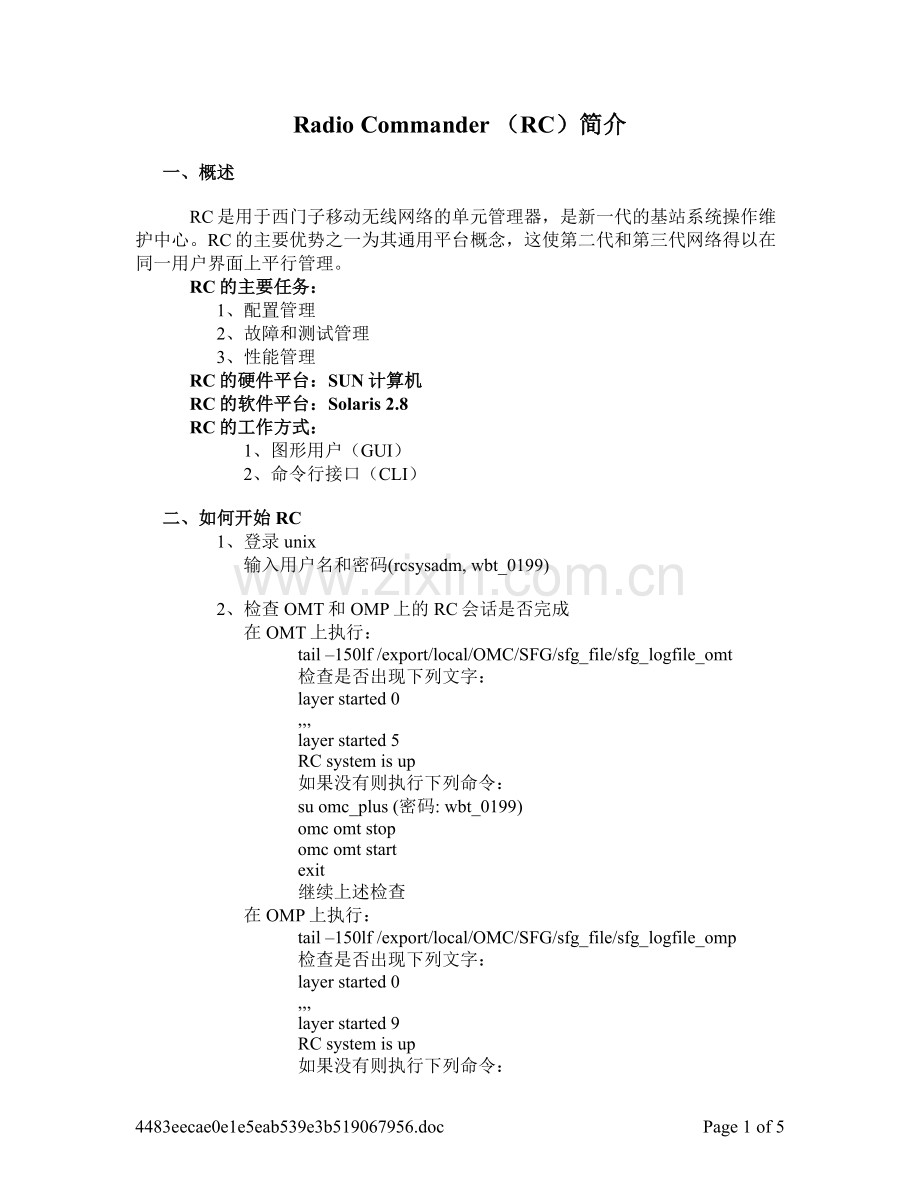

Radio Commander （RC）简介

一、概述

RC是用于西门子移动无线网络的单元管理器，是新一代的基站系统操作维护中心。RC的主要优势之一为其通用平台概念，这使第二代和第三代网络得以在同一用户界面上平行管理。
RC的主要任务：
1、 配置管理
2、 故障和测试管理
3、 性能管理
RC的硬件平台：SUN计算机
RC的软件平台：Solaris 2.8
RC的工作方式：
1、 图形用户（GUI）
2、 命令行接口（CLI）

二、如何开始RC
1、 登录unix
输入用户名和密码(rcsysadm, wbt_0199)

2、 检查OMT和OMP上的RC会话是否完成
在OMT上执行：
tail –150lf /export/local/OMC/SFG/sfg_file/sfg_logfile_omt
检查是否出现下列文字：
layer started 0
,,,
layer started 5
RC system is up
如果没有则执行下列命令：
su omc_plus (密码: wbt_0199)
omc omt stop
omc omt start
exit
继续上述检查
在OMP上执行：
tail –150lf /export/local/OMC/SFG/sfg_file/sfg_logfile_omp
检查是否出现下列文字：
layer started 0
,,,
layer started 9
RC system is up
如果没有则执行下列命令：

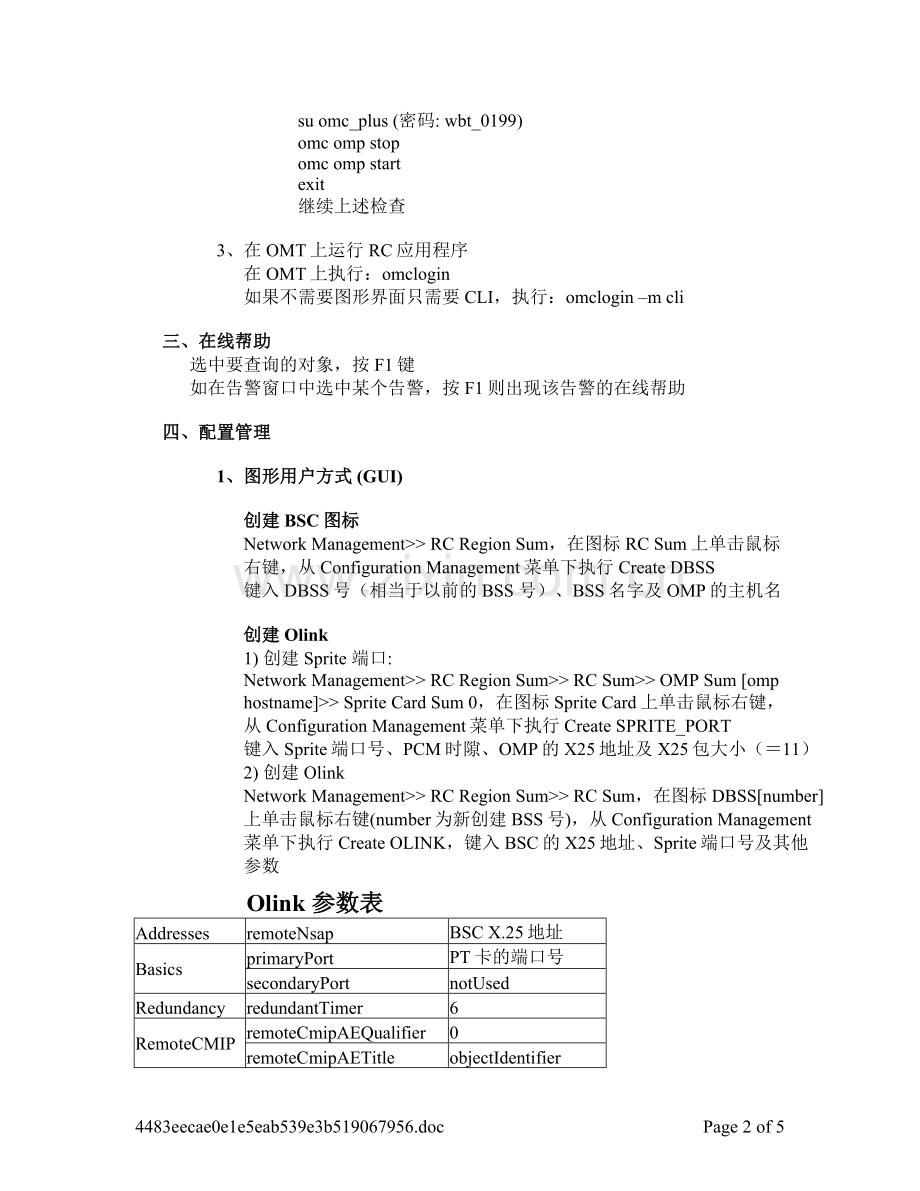

su omc_plus (密码: wbt_0199)
omc omp stop
omc omp start
exit
继续上述检查

3、 在OMT上运行RC应用程序
在OMT上执行：omclogin
如果不需要图形界面只需要CLI，执行：omclogin –m cli

三、在线帮助
选中要查询的对象，按F1键
如在告警窗口中选中某个告警，按F1则出现该告警的在线帮助

四、配置管理

1、图形用户方式 (GUI)

创建BSC图标
Network Management>> RC Region Sum，在图标RC Sum上单击鼠标右键，从Configuration Management菜单下执行 Create DBSS
键入DBSS号（相当于以前的BSS 号）、BSS名字及OMP的主机名

创建Olink
1) 创建Sprite 端口:
Network Management>> RC Region Sum>> RC Sum>> OMP Sum [omp hostname]>> Sprite Card Sum 0，在图标Sprite Card上单击鼠标右键，从Configuration Management菜单下执行 Create SPRITE_PORT
键入Sprite端口号、PCM时隙、OMP的X25地址及X25包大小（＝11）
2) 创建Olink
Network Management>> RC Region Sum>> RC Sum，在图标DBSS[number] 上单击鼠标右键(number为新创建BSS号)，从Configuration Management菜单下执行 Create OLINK，键入BSC的X25地址、Sprite端口号及其他参数

Olink 参数表

Addresses
remoteNsap
BSC X.25地址
Basics
primaryPort
PT卡的端口号
secondaryPort
notUsed
Redundancy
redundantTimer
6
RemoteCMIP
remoteCmipAEQualifier
0
remoteCmipAETitle
objectIdentifier
objectIdentifier
1.1.1.1
remoteCmipPsel
ppp
remoteCmipSsel
sss
remoteCmipTsel
trs
RemoteFTAM
RemoteFtamAETile
objectIdentifier
objectIdentifier
1.1.1.1
remoteFtamAEQualifier
0
remoteFtamPsel
ftir
remoteFtamSsel
sesftam
remoteFtamTsel
tttftam

2、命令行接口方式 (CLI)
命令的首字母必须大写，命令结束用分号，如：
Get TRX:BSS:0/BTSM:0/BTS:0/TRX:0,trxfreq&moec;
CLI 帮助：
clihelp <command>
clihelp <com*>
clihelp –l <com>

3、数据库 (upload DB)
方法一：
RC Region Sum>> BSS Sum xx>> BSS SW Sum>> BSC DB Sum
单击鼠标右键，从SW Management菜单下执行 SeeEsuDb
从列表中选中availability state 为{}的行，单击鼠标右键，从Configuration Management菜单下执行 uploadDb…
数据库存在OMP上的如下目录：
/export/local/OMC/DATA/SBS_xx/BACKUP/DBFILE.DBA
方法二：
RC Region Sum>> RC Sum>> offline tools
单击鼠标右键执行 uploadDB…，数据库文件DBFILE.DBA存在OMP上你给定的目录。（该用户对该目录一定要有写权限）

4、输出符号名 (export symbolic name)
RC Region Sum>> RC Sum>> symbolic name sum
单击鼠标右键执行 exportSymbolicName，输入文件名。
符号名文件存在OMT上的如下目录：
/export/local/OMC/SW/OMT/01-03-50-00-66-00_03-09-04
建议每次修改完符号名后做此操作。

5、设置符号名
A. BSC符号名
在BSCE Sum中，选中图标BSCE，单击鼠标右键执行Configuration Management>> setSymbolicName

B. 基站符号名
在BTSE Site Sum中，选中图标BTSE，单击鼠标右键执行Configuration Management>> setSymbolicName

6、保存RC配置数据
在RC Sum中，选中图标RC，单击鼠标右键执行 Configuration Management>> exportConfigData，输入主机名、路径及目录名（必须要有写的权限，缺省路径为/export/local/OMC/SW/OMT/01-03-50-00-66-00_03-09-04），mode选delta。在输入的目录中产生如下4个文件：
customerSpecificFiles.tar
graphicalConfiguration.txt
omcconf.txt
omcconf.txt.1
建议增加新BSC后做此操作。

五、性能管理

1、创建Scanner
BSS Sum xx>> BSS单击鼠标右键执行Configuration Management>> create>> createScanner

2、查看Scanner
RC Region Sum>> BSS Sum>> Scan Sum

3、显示测量结果
RC Region Sum>> BSS Sum>> Scan Sum>> Performance Management>> uploadMeasFile
RC Region Sum>> BSS Sum>>BSS >Performance Management>> seeMeasures
选中需要的项，单击鼠标右键执行SeeScanReport Details

4、以ASCII形式输出测量结果
RC applications>> Administration>> LogManagement>> seeLogInstance
选中scanLogInstance, 单击鼠标右键从Log management执行exportMeasRecords
数据存在OMP上的如下目录：
/export/local/OMC/DATA/OMP/LOG/measurements

六、故障和测试管理
1、告警颜色
active minor 黄色
active major 橙色
active critical 红色
indeterminate 灰色

2、屏蔽告警
选中对象，单击鼠标右键从state management执行maskout

3、测试
选中对象，单击鼠标右键从configuration management执行 lock
选中对象，单击鼠标右键从test management执行perfTest
选中对象，单击鼠标右键从configuration management执行unlock
seeTestReportMORT 看全部测试
seeTests 看正在运行的测试
通过seeTestReportMORT检查测试是否通过

4、以ASCII形式输出告警文件
RCApplications>> administration>> Log management>> seeLogInstances
选中alarmLogInstance, 单击鼠标右键从Log management执行 exportAlarmRecords
数据存在OMP上的如下目录：
/export/local/OMC/DATA/OMP/LOG/alarms

七、网络编辑器 (NED)
在同一工作区中排列图标：鼠标中键 ＋ 拖拽
从一个工作区移动图标到另一工作区：ctrl键＋鼠标中键＋拖拽
