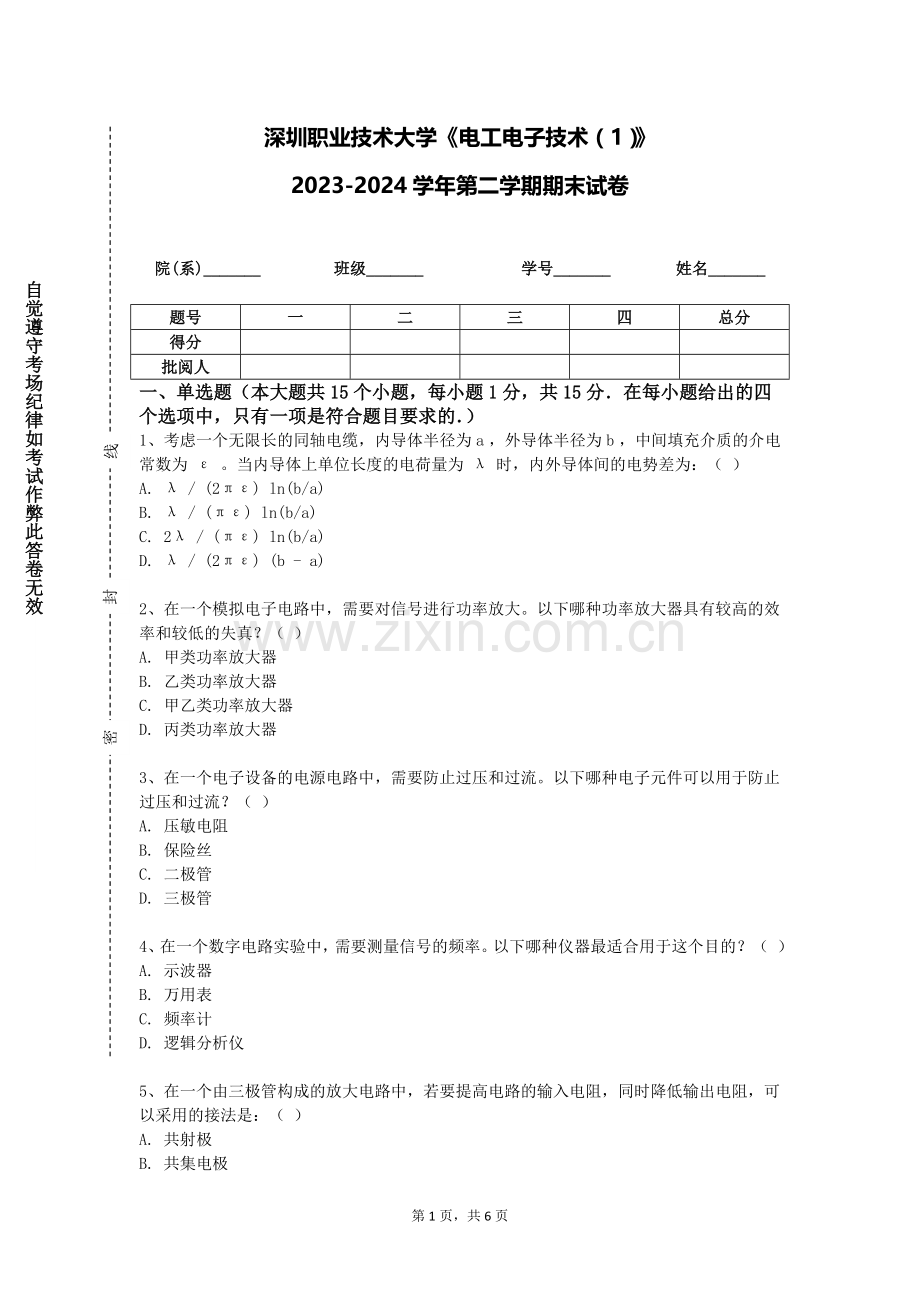

深圳职业技术大学《电工电子技术（1）》
2023-2024学年第二学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、考虑一个无限长的同轴电缆，内导体半径为 a ，外导体半径为 b ，中间填充介质的介电常数为 ε 。当内导体上单位长度的电荷量为 λ 时，内外导体间的电势差为：（ ）
A. λ / (2πε) ln(b/a)
B. λ / (πε) ln(b/a)
C. 2λ / (πε) ln(b/a)
D. λ / (2πε) (b - a)

2、在一个模拟电子电路中，需要对信号进行功率放大。以下哪种功率放大器具有较高的效率和较低的失真？（ ）
A. 甲类功率放大器
B. 乙类功率放大器
C. 甲乙类功率放大器
D. 丙类功率放大器

3、在一个电子设备的电源电路中，需要防止过压和过流。以下哪种电子元件可以用于防止过压和过流？（ ）
A. 压敏电阻
B. 保险丝
C. 二极管
D. 三极管

4、在一个数字电路实验中，需要测量信号的频率。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 频率计
D. 逻辑分析仪

5、在一个由三极管构成的放大电路中，若要提高电路的输入电阻，同时降低输出电阻，可以采用的接法是：（ ）
A. 共射极
B. 共集电极
C. 共基极
D. 以上都不行

6、某电气控制系统用于控制一台起重机的升降和行走。起重机的升降电机采用了绕线式异步电动机，通过外接电阻进行调速。当外接电阻增大时，电机的转速会如何变化？（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低

7、一个 8 位的 D/A 转换器，其满量程输出电压为 5V，若输入的数字量为 10000000，那么输出的模拟电压是多少？（ ）
A. 1.25V B. 2.5V C. 3.75V D. 0.625V

8、对于一个由三极管构成的分压式偏置共射放大电路，已知电源电压 V CC = 12V，基极电阻 R B1 = 30kΩ，R B2 = 10kΩ，集电极电阻 R C = 2kΩ，发射极电阻 R E = 1kΩ，三极管的β = 50。假设三极管处于放大状态，请问基极电流 I B 约为多少？（ ）
A. 20μA B. 30μA C. 40μA D. 50μA

9、有一个环形线圈，半径为 R ，通有电流 I 。在圆心处的磁感应强度大小为：（ ）
A. μ0I / (2R)
B. μ0I / (2πR)
C. μ0I
D. μ0I / R

10、已知一个场效应管的输出特性曲线，在VGS = 3V时，漏极电流ID从2mA变化到4mA，对应的VDS从8V变化到10V。请问该场效应管的跨导约为多少？（ ）
A. 1000μS B. 1500μS C. 2000μS D. 2500μS

11、在一个数字信号处理系统中，需要对数字信号进行采样和重构。以下哪种采样方式可以保证重构后的信号与原始信号完全一致？（ ）
A. 过采样
B. 欠采样
C. 奈奎斯特采样
D. 随机采样

12、在一个工厂的照明系统中，需要根据环境光照度自动调节灯光亮度。以下哪种传感器可以用于检测环境光照度？（ ）
A. 温度传感器
B. 湿度传感器
C. 光照度传感器
D. 压力传感器

13、在一个由理想运放构成的积分运算电路中，输入电压为正弦波，频率为 50Hz，幅度为 1V，电容为 1μF，电阻为 100kΩ。经过 100ms 后，输出电压约为多少？（ ）
A. -0.314V
B. -0.628V
C. 0.314V
D. 0.628V

14、电气控制中，常常需要对电路进行保护。除了断路器和熔断器外，还可以使用漏电保护器。漏电保护器能够检测到电路中的漏电电流，并及时切断电源，保护人身安全。以下关于漏电保护器的描述，错误的是（ ）
A. 适用于所有的电气电路
B. 动作电流和动作时间可以调整
C. 安装时应注意接线正确
D. 定期需要进行测试和维护

15、在一个数字电子电路中，需要实现逻辑门的功能。以下哪种逻辑门可以实现“与非”逻辑功能？（ ）
A. 与门
B. 或门
C. 非门
D. 与非门

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、对于数字系统的可靠性评估，以下哪些指标是常用的？（ ）
A. 故障间隔时间 B. 平均故障修复时间 C. 可靠度 D. 失效率

2、在三相异步电动机的调速方法中，变极调速的特点包括以下哪些？
A. 调速平滑性好
B. 设备简单
C. 只能有级调速
D. 适用于不需要无级调速的场合

3、对于数字电路中的模拟数字转换（ADC），以下哪些因素会影响其性能？（ ）
A. 分辨率 B. 转换速度 C. 精度 D. 输入电压范围

4、以下关于译码器的说法，正确的有（ ）
A. 可以将输入的二进制代码转换为对应的输出信号
B. 常用于地址译码和显示译码
C. 有二进制译码器、二 - 十进制译码器等类型
D. 输出信号的数量与输入代码的位数有关

5、在模拟电子技术中，以下哪些元件常用于放大电路中？（ ）
A. 三极管
B. 场效应管
C. 电阻
D. 电容

6、在电动力学中，以下哪些情况会导致电磁波的模式转换（ ）
A. 不均匀介质 B. 边界条件的变化 C. 电磁波的频率变化 D. 磁场的变化

7、在无线通信电子电路中，以下哪些模块是常见的？（ ）
A. 射频前端
B. 混频器
C. 本振
D. 功率放大器

8、在电力系统的稳定性分析中，以下哪些因素会影响频率稳定性？（ ）
A. 发电机的调速系统
B. 负荷的频率特性
C. 系统的备用容量
D. 网络结构和参数

9、在电力系统的规划中，以下哪些因素会影响变电站的选址？（ ）
A. 负荷分布
B. 电源位置
C. 土地利用规划
D. 环境影响

10、以下关于电力系统中的需求响应的描述，正确的有（ ）
A. 引导用户改变用电行为
B. 可以平衡电力供需
C. 包括价格型和激励型
D. 有助于提高系统效率

三、分析题（本大题共5个小题，共25分)
1、（本题5分）某医院的手术室电气设备在运行过程中出现了电磁干扰影响医疗设备的情况。分析原因，并提出解决办法以消除电磁干扰。

2、（本题5分）在一个自动化仓储系统中，堆垛机的定位精度逐渐下降，影响了货物的存取效率和准确性。已知堆垛机的定位系统采用了激光测距和编码器反馈。请分析可能导致定位精度下降的原因，如激光测距误差、编码器故障、机械结构变形等，并提出相应的检测和修复方法，以及为提高定位精度的定期维护计划。

3、（本题5分）某高层建筑的电气系统中，消防设备的可靠性至关重要。请分析可能影响消防设备电气可靠性的因素，如电源问题、控制线路故障、设备老化等，并提出相应的安全措施。

4、（本题5分）一家工厂的自动化生产线在进行技术升级改造后，部分电气设备出现兼容性问题，导致整个生产线运行不畅。经过对新老设备的技术参数、通信协议和控制系统的研究，发现了一些影响兼容性的因素。请全面分析这些因素，并提出解决兼容性问题的具体方案和后续设备升级的注意事项。

5、（本题5分）某住宅小区的配电室经常发生跳闸现象，影响居民正常用电。经初步检测，怀疑是过载保护设置不当、部分电线绝缘老化以及部分电器设备存在短路隐患。请深入分析可能导致这些问题的技术因素，并给出解决问题的具体步骤和长期维护建议。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）分析数据选择器和数据分配器的功能，并用其实现逻辑函数。

2、（本题10分）简述电力系统中的黑启动方案和实施步骤。

3、（本题10分）分析在数字系统中如何进行数据的压缩和解压缩。

4、（本题10分）解释RC低通滤波电路的幅频特性和相频特性。
