变电工程土建竣工验收卡 年 月 日
序号
检查项
问题如否（√×）
整改
条款
闭环
条款
对应记录
年月日
一
户外基础部分工艺质量验收问题汇总

1
混凝土设备基础：
变压器（换流变）、GIS、断路器、电抗器、电容器、接地。
1 基础外观：1）没有倒角。2）缺棱掉角、裂纹、明显气泡眼。3）表层经过粉刷。
2 设备底座：1）未垫实（明显缝隙或临空）。2）垫片外露。3)未勾缝修饰。
3 电抗器（电容器）围栏：1）平台四周而操作道过高地面积水，排水不畅。2）网栅未接地或安装不顺直。3）网栅柱脚铁板焊接固定施焊不满，缝隙大，工艺差。4）网柱固定螺栓附件不全或锈蚀。
4 接地：1）电容器基础构成串联接地。2）电抗器基础构成闭环接地。3）只有一点接地。

2
马路：
主马路、巡视道、、
1 道路：1）沿边未倒角、或不顺直，路面裂纹。2）路面预拱不够积水或污染。
2 伸缩缝（巡视道）：1）胀缝未切透或胀裂破损。2）勾缝观感差。3）各段分格面积不符规定。

2
围墙、主变防火墙：
1 墙（墩）：1）墙体裂纹。2）压顶缺棱掉块。3）压顶拼缝处理不密实，漏水污染。
2 墙基：1）沉降（断裂或倾覆）。2）墙脚露砖或抹灰不到位。3）墙脚沿线地面未整平，或建筑垃圾未清除。4）墙脚受泥土污染。
3 排水沟及散水：未按设计实施。
4 伸缩缝：1）围墙与挡土墙伸缩缝不对应。2）勾缝不严谨，无工艺。3）分格条与压顶缝不对应，观感差。
5 压顶滴水线：深浅不一。

3

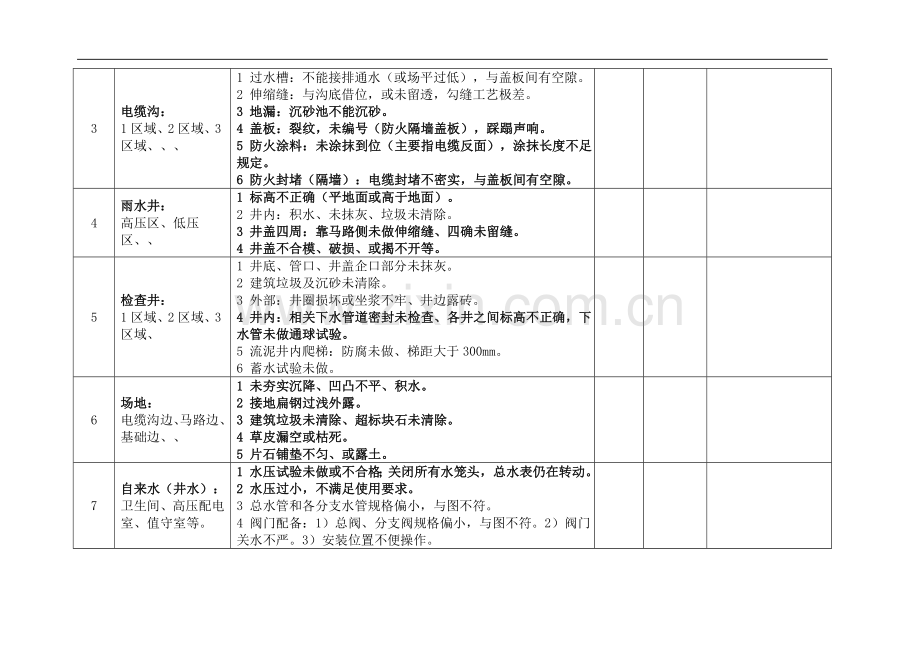

电缆沟：
1区域、2区域、3区域、、、
1 过水槽：不能接排通水（或场平过低），与盖板间有空隙。
2 伸缩缝：与沟底借位，或未留透，勾缝工艺极差。
3 地漏：沉砂池不能沉砂。
4 盖板：裂纹，未编号（防火隔墙盖板），踩蹋声响。
5 防火涂料：未涂抹到位（主要指电缆反面），涂抹长度不足规定。
6 防火封堵（隔墙）：电缆封堵不密实，与盖板间有空隙。

4
雨水井：
高压区、低压区、、
1 标高不正确（平地面或高于地面）。
2 井内：积水、未抹灰、垃圾未清除。
3 井盖四周：靠马路侧未做伸缩缝、四确未留缝。
4 井盖不合模、破损、或揭不开等。

5
检查井：
1区域、2区域、3区域、
1 井底、管口、井盖企口部分未抹灰。
2 建筑垃圾及沉砂未清除。
3 外部：井圈损坏或坐浆不牢、井边露砖。
4 井内：相关下水管道密封未检查、各井之间标高不正确，下水管未做通球试验。
5 流泥井内爬梯：防腐未做、梯距大于300mm。
6 蓄水试验未做。

6
场地：
电缆沟边、马路边、基础边、、
1 未夯实沉降、凹凸不平、积水。
2 接地扁钢过浅外露。
3 建筑垃圾未清除、超标块石未清除。
4 草皮漏空或枯死。
5 片石铺垫不匀、或露土。

7
自来水（井水）：
卫生间、高压配电室、值守室等。
1 水压试验未做或不合格；关闭所有水笼头，总水表仍在转动。
2 水压过小，不满足使用要求。
3 总水管和各分支水管规格偏小，与图不符。
4 阀门配备：1）总阀、分支阀规格偏小，与图不符。2）阀门关水不严。3）安装位置不便操作。

8
变电站大门：
1 轨道及附属：1）钢轨或金属框、传动装置未做明接地、做接地标志。2）轨道及其它配件、固定螺栓未做防腐处理。
2 大门：1）外观变形。2）开关明显抖动。3）间隙过大。
3 轨道基础：与路面接合处、与墙墩间未留伸缩缝。
4 门墩灯：1）灯头低于平面受积水腐蚀。2）灯不亮或电源线在地下搭头。

9
构支架：
构架、支架、爬梯、焊缝、连接螺栓、
1 外观：1）油漆面破损或焊缝锈迹、污染、明显色差。2）混凝土灌浆孔未封盖。
2 断接卡：1）螺栓出丝留扣不规范，规格不匹配。2）接地扁钢断面未做防锈处理。
4 爬梯：1）离地高度不标准（450mm）。2）安装整列不顺直。3）跨接地未做。
5 构架横梁挂点：1）相间距离或对地距离不符设计（指上下层和侧向）。2）数量漏项。3）挂点倾角不符实际需要，砼杆挂点未做接地。
6 设备支柱：1）相序不正确。2）支柱标高不符合规范或设计要求。

10
挡土墙：
溢水孔、伸缩缝、墙顶、排水沟、勾缝
1 墙体：1）截面几何规格、坡比与图不符。2）因沉降产生变形，导致坡比不够或裂纹。3）块石表面未做凿削修饰（查合同）。
2 溢水孔：1）溢水孔间距、距底面尺寸及梅花状分布不符合规定。2）堵塞或过滤层未做。
3 勾缝：1）块石间水泥砂浆勾缝标号低，松散、脱落或裂纹。2）伸缩缝内块石交错未留透，勾缝工艺差。
4 排水沟：1）未设沉砂池。2）沟底、沟壁沉降或断裂、积水。

11
护坡（边坡）：
骨架、截洪沟、植被、
1 坡比与设计不符。
2 植被：1）草皮过稀。枯死、漏空。2）泥土层松散、塌陷，雨水冲刷骨架露底。
3 骨架：1）断裂或脱层。2）骨架间、与阶梯间伸缩缝未留置。
4 截洪沟：1）沟边外沿过高不截水。2）陡坡倾泄部位未设阻水缓冲带。3）伸缩缝未留或未勾缝。
5 排水沟：1）排水口未设沉砂池。2）沟底、沟壁沉降或断裂、积水。

12
喷锚护坡：
护栏、坡比、坡皮、溢水孔、骨筋、马道、伸缩缝、截洪沟、
1 溢水孔：1）未留或非梅花分布。2）溢水管不溢水。3）过滤层及管道插入深度不符设计。
2 坡皮：1）混凝土喷锚厚度不够，外露钢筋网格。2）混凝土标号不符设计。
3 墙体（坡体）：坡比、马道高度与图不符。
4 筋骨：锚杆挂点、挂网分布及材料型号与图不符。
5 伸缩缝：1）未留或未留透。2）未勾缝。
6 截洪沟：1）外沿过高不截水。2）伸缩缝未留缝。3）陡坡处未设置阻水缓冲障碍。
7 护拦：1）高度不够。2）安装摇晃不牢靠。
5 排水沟：1）未设沉砂池。2）沟底沉降或断裂、积水。3）回弹石未清理。

13
站外排水：
沟、下水道、下水井。
1 站外排水与村镇排水接口未协商妥当。
2 植被绿化未恢复。
3 管路堵塞、溢水、水土流失。
4 下水井：井盖、管口隔栅缺失或过稀。

14
场地灯：
主控楼广场、1区域、2区域、3区域。
1 外观：1）灯头不亮，灯罩损坏，灯杆不正、不垂直、碰撞变形或污染。2）配件、电缆裸露、穿孔无护头封口。3）未编号。
2 接地：1）无明接地或接地标志。2）未按要求接地。
3 灯座：1）凸出地面高度与图不符或不统一。2）灯杆为非不锈钢固定板，防腐处理不到位，固定螺栓锈蚀。3）底座罩盖不住固定螺栓，间隙过大。4）预置座掉角、麻面、污染。
4）灯头：灯罩密封不严，未设排水孔。

15
保护帽：
1区域、2区域、3区域、
1 外观：1）未倒角或缺棱掉角、气泡、裂纹。2）抹灰修饰明显色差。
2 留缝：1）混凝土与构支架未做缝。
3 接地：接地扁钢与钢构架之间未做绝缘隔离使断接卡解不开。

16
构架避雷针（独立避雷针）：
1 避雷针：1）不垂直。2）焊接口锈蚀。3）法兰间未焊实或跨接地未做。
2 断接卡：1）钢构架与扁钢紧贴或受爬梯影响解不开。2）独立网与主网之间未设接头井。

17

二
建筑物部分工艺质量验收问题总汇

1
外墙及附属：
真石漆、饰面砖。
1）真石漆：裂纹、底层抹灰不平整、明显色差或污染。
2）墙上轴流风机座与墙接合处封堵不严，网罩未装，机座未接地、或接线盒外露，门开关防雨罩损坏等。
3）饰面砖：墙面未考虑留伸缩缝，泛碱严重，裂纹，错位不对缝；小于1/3或1/2整块砖或非整块砖超出2列（排）。
4）瓷砖与女儿墙顶面的沿边密封处理不严谨，会渗水裂缝。

2
内墙及附属 ：
墙面、扫脚线（踢脚线） 、开关板（开关箱）、灯座。
1 开关箱：1）开关箱外壳未接地。2）开关板（箱）、灯座等安装歪斜不正。
2 开关板（开关箱）、灯具等：受墙漆（涂料）污染未清除，色差明显。
3 墙面：1）裂纹、粗糙、划痕。2）渗水污染，涂料底灰脱层。3）电气底座根部划灰不到位。
4 扫脚线：1）涂料（油漆）脱层或大面积脱落。2）扫脚线犬齿状、不直，观感差，死角涂刷不到位。3）墙脚垃圾未铲除、粗糙不平整，明显色差。

3
地面及附属：
地面、自流坪（油漆）、地板砖。
1 地面：1）未分格抽缝。2）有裂纹。3）凸出地面的小器件未作可靠保护。如：报警装置、备用接地扁钢头等。4）备用孔洞封盖严实可靠。5）凸出地面基础、预埋铁（槽钢）未做伸缩缝。
2 自流坪（油漆）：1）未处理平整就涂刷，观感粗糙，划痕，明显污染、色差。2 ）临近基础槽钢、预埋铁、及凸出地面基础沿线未清渣抹灰划平，死角涂抹不到位。

4
卫生间：
门窗、地漏、便池、洗把池、水箱、吊顶、贴砖、对流、洗嗽台、门坎、灯。
1 空气对流：门扇未装百叶框；墙上或吊顶未装排风扇。
2 洗嗽台：未装沉水弯，露出地面排水套管不足50mm；水笼头出水压力低，是非自动出水笼头；台面未勾防水胶；固定不牢靠；。
3 地漏：安装过高积水，未控制在5~9mm范围内。
4 门坎石：预留高度不符合规定（10~15mm）。
5 便台高度不足125mm，蹬位隔栅间距不足1m；活页门开关自如，五金完好，手纸和挂点齐全。
6 门窗玻璃：不是磨砂玻璃，或磨砂玻璃装反边。
7 插座安装不足700mm，灯不亮。
8 小便池：安装高度不符合规定；水笼头未作防腐处理、电子阀动作灵敏。
9 大便器：1）未做蓄水试验。2）冲水压力不够。
10 卫生间：1）二楼卫生间未做蓄水试验。2）四周墙角未勾缝。3）拖把池排水不畅。
11 贴砖工艺：1）地面、墙面、吊顶明显错缝。2）小于1/3整砖有2列以上。

6
消防设施：
消防管道及配套设施、消防间设备。
1 消防管道及配套设施：1）管道及托架接地线（跨接地）未做或不完善。2）管接头漏水。3）穿越楼板消防管道未做护管，或护管留出高度不够。4）消防栓（箱）未编号，色标不正确。5）位置不正确。6）消防箱内存设有缺损。7）箱体有变形，门开关卡塞，锁具把手锈蚀或损坏。
2 消防间：1）消防间内渗水引起墙面涂料脱落。2）消防砂池裸露，未做软封闭。2）房内存设未按规定备齐，3）灭火器：型号容量、数量配备不符设计要求。4）压力偏低须更换。5）门上无提示和编号。

7
轴流风机（通风设施）：
屋顶、墙上
1 屋顶通风设备：1）托架与卷材接触部位未作过渡处理，有损坏卷材的隐患。2）外观及电机未可靠接地或未接地。3）过滤网破损。4）外观掉漆或锈蚀严重。5）固定罩盖的螺丝部位未作防水处理。6）机座未与基础焊实。7）机座未罩盖于基础封严会渗水。8）卷材与基础铺盖不是盖瓦形式，与基面未牢，皱折起缝隙会进水户内。
2 墙上风机：1）机座坐浆和密封不严，从外圈对内墙渗水。2）机座对外倾斜角度不够对内墙进水。

8
蓄电池室：
蓄电池、空调、开关、灯、对流。
1 房内电器：1）房内插座是带开关的应拆除。2）非防爆空调、防爆灯。3）空调敷管观感差，管口未封罩盖或封堵。
2 通风对流：1）墙底未设百叶窗。2）墙上未装轴流风机。
3 蓄电池：1）电缆芯线未按规定分色。2）接线柱未封罩盖或漏装。3）支架未按规定接地。4）单个蓄电池未编号等。

9
屋面防水及附属：
女儿墙、屋面、伸缩缝、排水口（地漏）、纲性层、爬梯、防雷接地。
1 女儿墙：1）顶面跑水坡度不够；2）现浇压顶有裂纹；3）预埋各外露管口未封堵，或封堵不严密，有折断渗水隐患。4）卷材敷贴至压顶或底部未做压条固定，其搭接未粘接牢，有皱缝隙进水隐患；5）伸缩缝未留或未勾缝直接敷卷材。
2 屋面：周边墙角未圆角；排水口过高，大面积积水，有渗漏迹象；卷材搭接宽度不足80mm，卷材与屋面未粘牢、有脱层进水迹象等。
3 纲性层：屋面裂纹；伸缩缝分格不符合规定；勾缝沥青不饱满，其卷材封盖宽度不够，或粘贴不牢；通气孔未装，或安装不牢靠密实进水等。
4 排水口：与卷材接口未处理严密会进水；隔栅或网罩过小排水堵塞不畅；纲性层与地漏间未做溢水孔。
5 爬梯：1）爬梯直筋不足规的5根。晃动明显；2）接地未做或不可靠；与女儿墙、屋面卷材的固定支点处理不密实。
6 防雷接地：1）避雷带材料规格、离女儿墙顶面高度、引入地网点数等与图不相符。2）搭接施焊不规范或不可靠；焊接锈蚀严重。

10
门窗：
合金推窗、防火门、防盗门、房门、卷闸门，附件。
1 金属门窗框：1）未接地。2）保护膜及污染未清除，油漆划伤锈蚀。3）门框（柱）安装松动，未灌浆，4）碰撞变形。5）与墙壁接合处未勾缝。
2 门窗扇（页）：1）门扇开关不灵活（特别是门扇贴地开关困难）。2）门缝不均匀或错缝，关门明显露缝。
3 附件：1）锁具、把手、门碰、闭门器、导轨拉筋等固定不牢固，脱落、渗油等或损坏。2）未作润滑、防锈处理，3）门框或门窗密封条脱落。
4 窗：止位卡、防坠装置未装，锁具、铰链及导轨未作润滑防锈处理。
5 房门：间隙过大，铰链装反。
6 合金窗滑槽溢水孔只有一个，应该两个。
7 板面油漆污梁。
8 窗台：1）窗外高于窗内不符合规定，窗外跑水坡度不够。防盗窗低边安装高度过低，10~50mm合适。
9 铝合金材料、板材厚度超薄，不符合标准规定。
10 卷闸门：1）进货平台卷闸门门坎留置反边，会飘进雨水。2）卷闸门滑槽未固定牢靠，晃动明显或卷闸过程受卡，其底部未作防锈处理。3）卷闸门滑槽与墙接合处缝隙过大，未勾缝处理。

11
穿墙管道：
电缆管、GIS支罐、消防管。
1 1)GIS母线支罐：外围整圈未采用防水胶勾缝密实处理，2）内墙侧渗水。
2 大型电缆管：1）地下室穿越剪力墙的钢管未设止水坎进水。2）走廊楼道消防管道穿越楼板的护管未设止水坎，且平出地面不足50mm。

12
孔洞：
电缆沟接口、电缆穿管、
1 电缆沟盖板靠墙壁未盖严，缝隙大。
2 电缆防火封堵不严密，或直接采用水泥封堵。
3 电缆管：外围未用水泥堵实，对内渗水。

13
落水管：
落水管外观、固定卡、天台地漏、检查孔及伸缩节
1 落水管外观：受真石漆污染。
2 抱卡及螺丝：为非不锈钢材质，易锈蚀损坏，落水管固定不可靠。
3 检查孔或伸缩节：安装位置不正确（或高度不统一），伸缩节伸缩间隙不够。
4 地漏：地漏外围渗水，排水不畅。

14
雨蓬（窗洞）：
滴水线、门灯、围边、防水
1 雨缝滴水线：1）未做，深度不足10mm，或深浅不一，观感质量差。2）滴水线未按规定离墙30mm断线。
2 窗洞滴水线：未留或不规范。
3 群边顶面对内无泛水坡度或过小。
4 雨蓬防水：1）外伸散排水管斜度不够，出水口回流污染；2）靠墙侧防水未做，对内墙渗水；3）雨蓬内侧排水口外围密封不严，从排水管外渗水，污染雨蓬边沿。4）排水孔或滤网目过小积水，排水不畅。
5 门灯：1）不亮。2）灯罩未上或损坏。3）灯开关离门边和高度不符规定（1300×200）；4）开关盒无防雨罩或损坏。
6 阴阳角：1）视觉角线弯曲不直，或不垂直。2）明显不方正。

15
防雷接地盒（断接卡）：
1 接头盒离地高度不符规定（1.8m），未编号。
2 接地搭接螺栓：松动未紧固、垫圈未上全，丝扣未出或超长、规格不匹配。
3 金属箱（盒）未接地。

16
空调外机：
基础、箱体及托架、排水。
1 排水：未组织排水或排水管口过高积水和漏水，污染散水和基础。
2 混凝土基础：外观缺棱掉角；箱体与基础不居中、与散水、墙脚间未做伸缩缝处理。
3 托架锈蚀及固定螺栓锈蚀；穿管洞口未封堵完善。
4 箱体外壳及金属托架未明接地，或未接地。

17
散水：
散水预置件、排水沟、检修孔
1 勾缝：1）全线散水未按规定留置伸缩缝。2）勾缝工艺观感差。
2 散水安装：1)未按规定放坡。2）通线或相邻间有明显高差。3）散水转角切缝宽窄不一，过大或不正。4）外边与地坪未整平，露砖或露底。5）散水严重污染。

19
金属护栏：
天台、吊物平台、走廊。
1 护栏（扶手）：1）户外没有按要求接地，或跨接地未做。2）扶手脚固定板为非不锈钢材料，螺丝锈蚀。3）罩盖变形或罩盖不住固定螺栓。
3 扶手焊缝：1）关键部位未焊满。2）未打磨抛光处理。

20
门厅：
地弹门、门厅平台、通透观察窗（观察台）等、门柱。
1 地弹门：1）地轴未装正或渗油，罩盖未装正或变形，不贴地面。2）锁具松动。3）开关相互挂碍或划地面。4）防撞提示色条未贴等。
2 安全玻璃（防爆玻璃）：超出1.5m2玻璃无3C认证标志。
3 门厅平台：1）未按规定放坡，雨水反流厅内。
4 理石门柱：1）理石板有裂纹。2）观感粗糙。3）拼接明显错口不平。4）勾缝不到位。

21
主控楼、继保室、10kV室、低配室、消防间等：
前坪（广场）、花坛、广场砖、排水沟（槽）、斜道、走廊
1 花坛：1）围群瓷砖损坏或掉落。2）坛内有建筑垃圾。
2 广场砖：1）破损、松动、错缝、明显不平整，贴砖边沿未收口。2）未按规定留缝。3）场地污染不美观。
3 广场坪：1）积水未规定放坡。2）排水沟（槽）有高差积水。
4 走廊踏步：1）相对标高控制不在125~150mm范围内。2）边角破损。
5 排水槽：1）不锈钢槽盖连接错口不齐边。2）固定不牢靠。
6 斜道：1）与散水、马路、门坎之间未留缝，或勾缝工艺差。2）斜道下方的排水沟收口未完善。
7 排水沟：1）排水口未设沉砂池。2）企口与沟盖两侧不匹配，间隙过大，踩塌有响声。3）沟顶外沿破损严重或裂纹，转角或中段未留缝。4）明显高差积水或排水不畅。
*、 灯杆：不垂直、灯罩损坏或缺失，螺栓锈蚀或不全，电缆穿孔未堵，无标志等。

沉降观测点：
主控楼、高压室、继保室、变压器、防火墙、挡土墙、护坡。
1 沉降观测点：1）安装松动不牢固。2）位置被遮挡。3）污染未清除。
2 编号标识牌：1）位置被遮挡，或粘贴脱落。2）字迹磨损或污染。
*、卫星定位桩：固定不牢靠，保护错施不完善。
