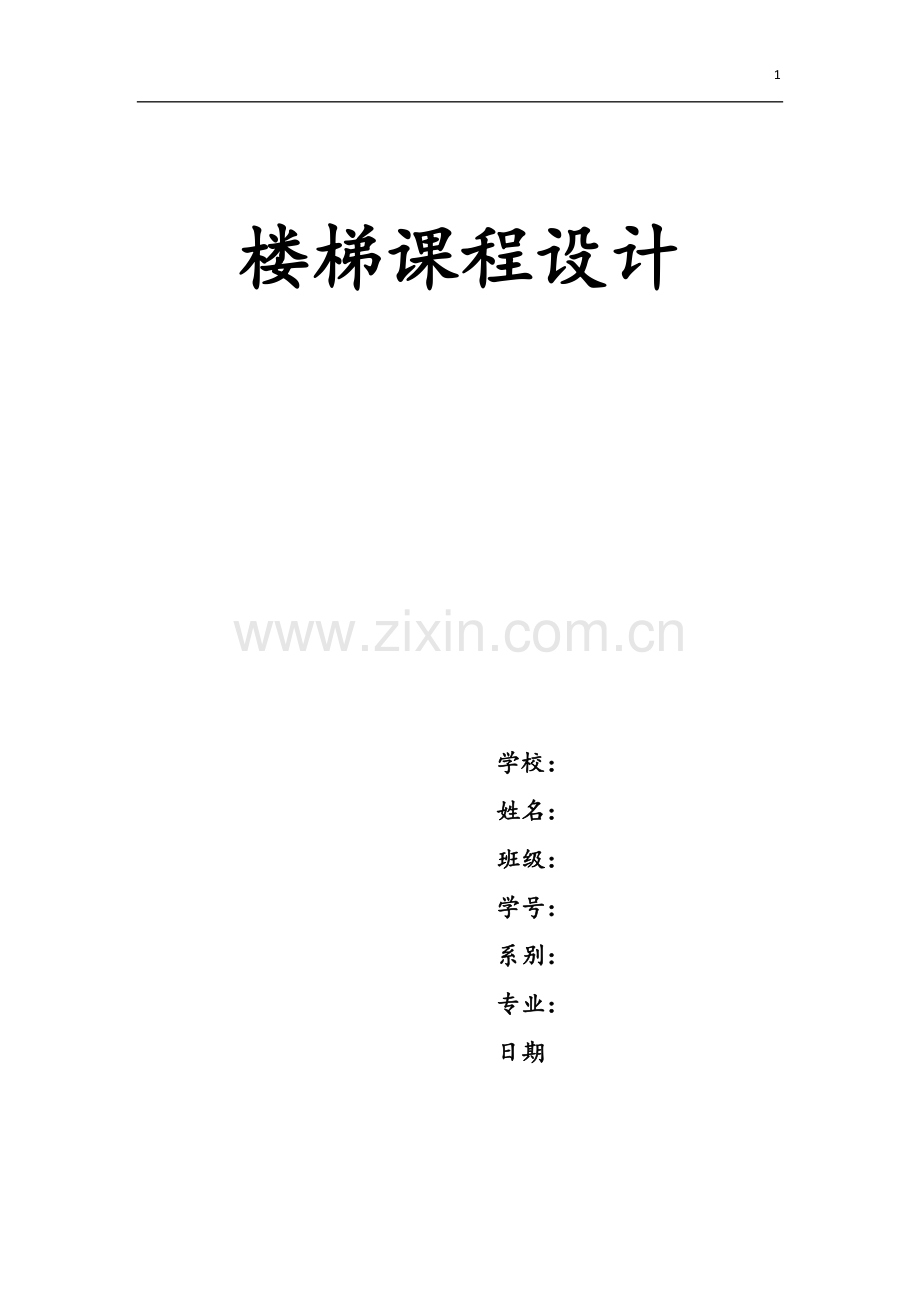

楼梯课程设计

学校：
姓名：
班级：
学号：
系别：
专业：
日期

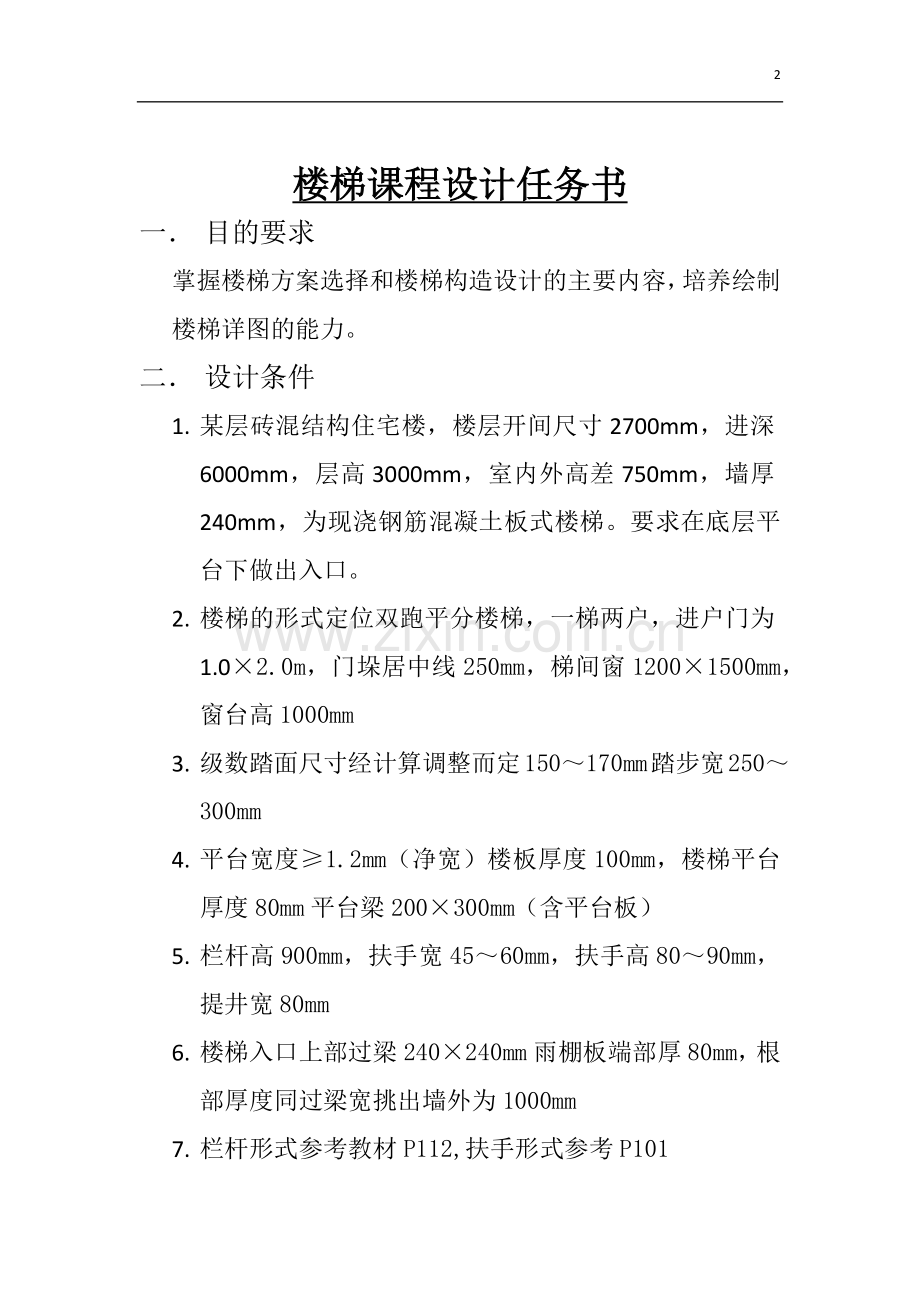

楼梯课程设计任务书
一． 目的要求
掌握楼梯方案选择和楼梯构造设计的主要内容，培养绘制楼梯详图的能力。
二． 设计条件
1. 某层砖混结构住宅楼，楼层开间尺寸2700mm，进深6000mm，层高3000mm，室内外高差750mm，墙厚240mm，为现浇钢筋混凝土板式楼梯。要求在底层平台下做出入口。
2. 楼梯的形式定位双跑平分楼梯，一梯两户，进户门为1.0×2.0m，门垛居中线250mm，梯间窗1200×1500mm，窗台高1000mm
3. 级数踏面尺寸经计算调整而定150～170mm踏步宽250～300mm
4. 平台宽度≥1.2mm（净宽）楼板厚度100mm，楼梯平台厚度80mm平台梁200×300mm（含平台板）
5. 栏杆高900mm，扶手宽45～60mm，扶手高80～90mm，提井宽80mm
6. 楼梯入口上部过梁240×240mm雨棚板端部厚80mm，根部厚度同过梁宽挑出墙外为1000mm
7. 栏杆形式参考教材P112,扶手形式参考P101
三． 设计要求
1. 绘制3号图2张，楼梯剖面图一张，比例1：100,楼梯平面图一张，比例1:50,（含底层楼梯平面图，二层楼梯平面图，标准层楼梯平面图，顶层楼梯平面图四个）
2. 铅笔绘图，要求按图标准绘制。（标准栏内必须用铅笔填写）

楼梯计算书
1. 确定没梯段踏步数
设踏面宽g=300mm，踢面高h=150mm
确定层间总踏步数：3000÷150=20（级）
每梯段踏步数：20÷2=10（级）
2. 确定开间方向的尺寸
平行双跑楼梯的梯井一般不大于200mm并不小于60mm，本楼梯梯井定为80mm
扶手中心至梯段边缘尺寸不小于50mm此楼梯定为70mm
每梯段净宽（2700-120×2-70×2-80）÷2=1120mm，满足要求
3. 确定进深方向的尺寸
梯段水平投影长度为：300×（10-1）=2700mm
两平台的总宽度为：6000-120+120-70×2-2700=3160mm
中间平台宽度为：1300mm
楼层平台宽度为：3160-1300=1860mm
4. 满足一层平台下供人通行的要求
平台梁高300mm，
一层平台下净高为3000÷2-300=1200mm，为满足平台下供人通行时其净空高度不小于2000mm，采用增加第一个梯段的踏步数和降低底层中间平台下地平标高的方法。第二梯段改为8级，第一梯段改为12级，并向下下四个踏步没每踏步高度为125mm，宽300mm，此时平台下的净空高的为：1200+150×2+125×4=2000mm，满足要求此时底层楼梯平台宽度为：1860-300×2=1260mm，满足要求。
