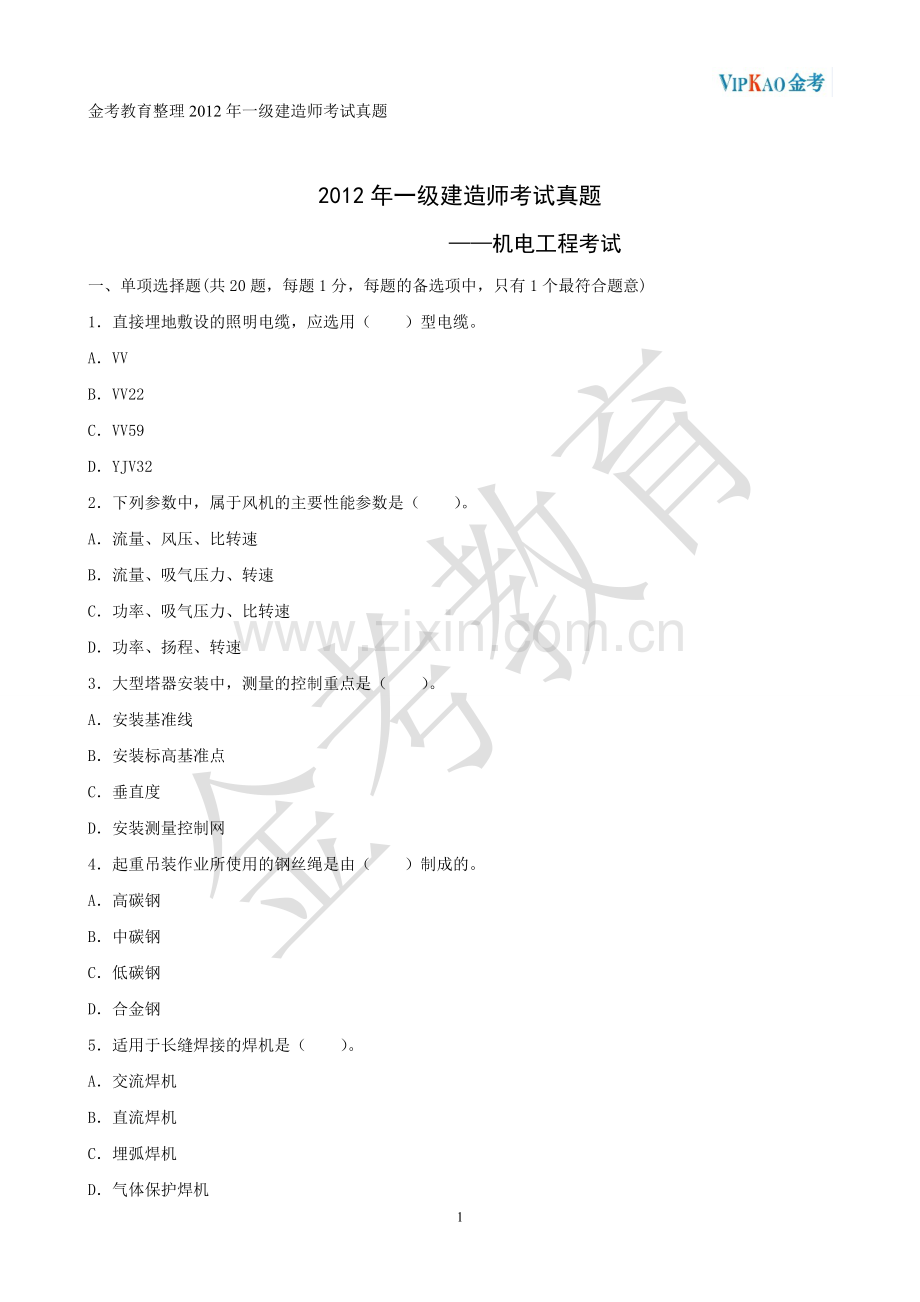

一级建造师2012年机电工程真题.doc

金考教育整理2012年一级建造师考试真题2012年一级建造师考试真题 机电工程考试一、 单项选择题(共20题，每题1分，每题的备选项中，只有1个最符合题意)1直接埋地敷设的照明电缆，应选用（）型电缆。AVVBVV22CVV59DYJV322下列参数中，属于风机的主要性能参数是（）。A 流量、风压、比转速B 流量、吸气压力、转速C功率、吸气压力、比转速D功率、扬程、转速3大型塔器安装中，测量的控制重点是（）。A安装基准线B安装标高基准点C垂直度D安装测量控制网4起重吊装作业所使用的钢丝绳是由（）制成的。A高碳钢B中碳钢C低碳钢D合金钢5适用于长缝焊接的焊机是（）。A交流焊机B直流焊机C埋弧焊机D气体保护焊机6下列说法中，符合成套配电装置柜体安装要求的是（）。A成列配电柜共用一根接地线与基础型钢连接B柜体安装垂直度允许偏差不应大于1.5%C成列盘面偏差不应大于3mmD成列配电柜相互间接缝不应大于2mm7热力管道两个补偿器之间应设置（）。A活动支架B导向支架C固定支架D弹簧吊架8某台分馏塔共分三段，采用由下至上逐段组对安装的方法，其第三段（上段）吊装、找正的紧前工序是（）。A第一、二段段间环焊缝组对焊接B第二段找正C第二、三段段间环焊缝组对焊接D紧固地脚螺栓9自动化仪表线路敷设完毕后，应测量电缆电线的（）。A绝缘电阻B额定电流C击穿电压D线路电阻10根据涂装前钢材表面锈蚀等级和除锈等级的规定，钢材表面判定为B级的是（）。A全面覆盖氧化皮且没有铁锈B已发生锈蚀且部分氧化皮已经剥落C氧化皮因锈蚀而剥落且有少量点蚀D氧化皮因锈蚀而全面剥落且普遍发生点蚀11将配制好的料液倒入异形管的外壁设置的模具内，其绝热施工方法是（）。A充填法B喷涂法C拼砌法D浇注法12工业炉在烘炉阶段需要做的工作是（）。A 制定烘炉计划B进行全面验收C工业炉内衬施工D有关热式仪表安装13室内卫生间埋地排水管道隐蔽前施工单位必须做（）。A压力试验B灌水试验C通球试验D稳定性试验14下列建筑电气产品中，属于用电设备的是（）。A照明配电箱B电容补偿柜C电加热器D不间断电源15非标风管配件的制作、加工前应按设计图纸和（）进行放样制图。A现场情况B防水要求C板材厚度D工作压力16光纤布线的检测比例是（）。A10%B30%C50%D100%17下列设备中，属于消防工程专用产品的是（）。A 压力表B水泵接合器 C减压阀D止回阀18电梯的主要参数是（）。A额定载重量和额定速度B提升高度和楼层间距C提升高度和额定载重量D楼层间距和额定速度19经国务院计量行政部门批准作为统一全国量值最高依据的计量器具是（）。A计量标准器具B计量基准器具C工作计量器具D专用计量器具2035kV架空电力线路保护区范围是导线边缘向外侧延伸的距离是（）。A3mB5mC10mD15m二、多项选择题(共10题，每题2分，每题的备选项中，有2个或2个以上符合题意，至少有一个错误。错选，本题不得分；少选，所选每个选项得0.5分)21下列静置设备中，属于容器类的有（）。A计量罐B高位槽C干燥器D填料塔E料仓22胀锚地脚螺栓安装时，符合施工要求的有（）。A螺栓中心距基础边缘的距离不小于5倍的胀锚螺栓直径B安装胀锚螺栓的基础强度不得大于10MpaC钻孔处不得有裂纹D钻孔的钻头不应与基础中的钢筋相碰触E钻孔直径和深度应与胀锚地脚螺栓相匹配23确定管道吹洗方法根据有（）。A管道设计压力等级B管道的使用要求C管道材料D工作介质E管道内表面的脏污程度24在厂房内吊装大型发电机定子的方法通常有（）。A大型流动式起重机组合吊装B液压提升装置吊装C液压提升平移吊装D专用吊装架吊装E桥式起重机改装系统吊装25高层建筑管道工程采取的防震降噪的保证措施有（）。A水泵与基础间加设橡胶垫隔离B给水系统中加设减压设备C管路中加装柔性连接D管道增设支吊架E减少给水系统管路的连接件26下列设备中，属于特种设备的有（）。A6层6站载客电梯B水压1MPa的热水锅炉C工作压力1.2MPaL的气瓶D35kV变压器E3t桥式起重机27工业安装工程分项工程质量验收记录填写的主要内容有（ ）。A检验项目B施工单位检验结果C设计单位验收结论D监理单位验收结论E建设单位验收结论28下列建设安装工程检验批项目，属于主控项目的检验内容有（）。A管道接口外露油麻B管道压力试验C风管系统测定D电梯保护装置E卫生器具启闭灵活29根据一级建造师机电工程注册执业工程规模标准的规定，属于大型工程规模标准的有（）。A单项工程造价为1000万元的电气动力照明工程B城镇燃气年生产能力为2亿立方米工程C投资为2亿元的转炉工程 D单项工程合同额1000万元的发电工程E含火灾报警及联动控制系统为2万平方米的消防工程30根据注册建造师施工管理签章文件目录规定，机电工程的施工进度管理文件包括（）。A总进度计划报批表B分部工程进度计划报批表C单位工程进度计划报审表D分包工程进度计划批准表E材料采购总计划表三.案例分析题（一）背景资料某电力建设工程超大和超重设备多，制造分布地域广.运输环节多.建设场地小。安装均衡协调难度大，业主将该工程的设备管理工作通过招投标方式分包给以专业设备管理公司（以下简称设备公司）。设备安装由一家安装公司承担。该工程变压器（运输尺寸11.1*4.14*4.9m）在西部地区采购，需经长江水道运抵东部某市后，再经由50Km国道（含多座桥梁）方可运至施工现场。对此，设备公司做了两项工作。首先经与设备制造商.沿途各单位联系妥当后，根据行驶线路中的桥梁状况等因素，进行检测.计算和采取了相关措施；其次变压器采用充气方式运输。在主变压器安装过程中，安装公司经二次搬运.吊装.就位.吊芯检查及干燥等工作后，对其一起的直流电阻测量，极性和组别测量等进行了多项试验。并顺利完成安装任务。问题：1.主变压器中设备公司需要与那些单位沟通协调？2.在主变压器除了考虑桥梁的当时状况外，还要考虑哪些因素？需采取哪些主要措施？3.充气运输的变压器在途中应采取的特定措施有哪些？4.主变压器安装中需要哪些特种作业人员？5.补充主变压器安装试验的内容。 （二）背景资料A施工单位总承包某石油库区改扩建工程，主要工程内容包括（1）新建4台50000m3浮顶油罐；（2）罐区综合泵站及管线；（3）建筑18m跨度钢混结构厂房和安装1台32t桥式起重机；（4）油库区原有4台10000m3拱顶油罐开罐检查和修复。A施工单位把厂房建造和桥式起重机安装工程分包给具有相应资质的B施工单位。工程项目实施中做了以下工作：工作一：A施工单位成立了工程项目部，项目部编制了职业健康安全技术措施计划，制定了风险对策和应急预案。工作二：根据工程特点，项目建立了消防领导小组，落实了消防责任制和责任人员，加强了防火.易燃易爆物品等的现场管理措施。工作三：为保证库区原有检修施工安全，项目部制定了油罐内作业安全措施，主要包括：1.关闭所有与油罐相连的，有害介质管道的阀门，并在作业前进行检查2.油罐的出.入口畅通3.采取自然通风，必要时强制通风4.配备足够数量的消毒面具等5 油罐内作业使用电压为36v的行灯照明，且有金属保护罩工作：B施工单位编制了用系统吊装32t桥式起重机吊装方案，由B单位技术总负责人批准后实施。问题：1.项目部制定的应急预案的主要内容有哪些？2.列出现场消防管理的主要具体措施3.指出并纠正项目部的油罐内作业安全措施的不妥或错误之处，并补充遗漏的内容。4.32t桥式起重机吊装方案的审批程序是否符合规定要求？说明理由。（三）背景资料某工业项目建设单位通过招标与施工单位签订了施工合同，主要内容包括设备基础.设备钢架（多层）.工艺设备.工业管道和电气仪表安装等。工程开工前，施工单位按合同约定向建设单位提交了施工进度计划，如下图所示：上述施工进度计划中，设备钢架吊装和工艺设备吊装两项工作共用一台塔式起重机（以下简称塔机），其他工作不适用塔机，经建设单位审核确认，施工单位按该进度计划进场组织施工。在施工过程中，由于建设单位要求变更设计图纸，致使设备钢架制作工作停工10天（其他工作持续时间不变），建设单位及时向施工单位发出通知，要求施工单位塔机按原计划进场，调整进度计划，保证该项目按原计划工期完工。施工单位采取工艺设备调整工作的持续时间压缩3天。得到建设单位同意，施工单位。出的费用如下，建设单位没有全部认可1.工艺设备调整工作压缩3天，增加赶工费10000元2.塔机闲置10天费，1600元/天（含运行费300元/天）*10天=16000元。3.设备钢架制作工作停工10天造成其他有关机械闲置，人员窝工等综合损失费15000元问题：1.按节点代号表示施工进度计划的关键线路，该计划的总工期是多少天？2.施工单位按原计划安排塔机在工程开工后最早投入使用的时间是第几天？按原计划设备钢架吊装与工艺设备吊装工作能否连续作业？说明理由。3.说明施工单位调整方案后能保证原计划工期不变的理由。4.施工单位提出的3项费用补偿要求是否合理？计算建设单位应补偿施工单位的总费用。（四）背景资料A安装公司承包某大楼空调设备监控系统的施工，主要监控设备有，现场控制器.电动调节阀.风阀驱动器.温度传感器（铂电阻型）等。大楼的空调工程由B安装公司施工，合同约定，全部监控设备由A公司采购，其中电动调节阀，风阀驱动器由B公司安装，A公司检查接线，最后由二家公司实施对空调系统的联动试运行调试。A公司项目部进场后，依据B公司提供的空调工程施工方案，空调工程施工进度计划（见下表）。设计单位提供的空调机组监控方案（见下图），编制了监控系统施工方案.监控系统施工进度计划和监控设备采购计划。因施工场地狭小，为减少仓储保管，A公司项目部在制定监控设备采购计划中，采取集中采购，分配到货，使设备采购进度与施工进度合理。在监控系统的施工过程中，A公司及时雨B公司协调，使监控系统施工进度符合空调工程的施工进度，监控系统和空调工程安装完成后，A.B公司进行了空调系统的联动试运行调试，空调工程和监控系统按合同要求竣工问题：1.A公司项目部在编制监控设备采购计划时应考虑哪些市场现状？2.A公司项目部在实施监控系统施工进度计划过程中会受到哪些因素制约？3.A公司采购的电动调节阀最迟的到货时间是哪天？安装前应检验哪几项内容？4.依据空调工程施工进度计划，指出温度传感器可以安装的起止时间，说明温度传感器的接线电阻的要求。5.空调机组联合试运转应由哪个安装公司为主实施？试运转中主要检查哪些参数？（五）背景资料某安装工程公司承接一锅炉安装及架空蒸气管道工程。管道工程由型钢支架工程和管道安装组成。项目部需要根据现场实测数据，结合工程所在地的人工.材料.机械台版价格编制了每10t型钢支架工程的直接工程费单价，经工程所在地综合人工日工资标准测算，每吨型钢支架人工费为1380元，每吨型钢支架工程用各种型钢1.1t，每吨型钢材料平均单价5600元，其他材料费380元，各种机械台班费400元。由于管线需用钢管量大，项目部编制了两套管线施工方案，两套方案的计划人工费15万元，计划用钢材500t，计划价格为7000元/t，甲方案为买现货，价格为6900元/t，乙方案为15天后供货，价格为6700元/t，如按乙方案实行，人工费需增加6000元，机械台班费需要增加1.5万元，现场管理费需增加1万元，通过进度分析，甲.乙两方案均不影响工期。安装工程公司在坚持项目部工地时，发现以下问题：1 与锅炉本体连接的主干管上有一段钢管的壁厚比设计要求小1mm，该段管的质量证明和手续齐全壁厚外，其他项目均满足设计要求2 架空蒸气管道坡度.排水装置.放气装置.疏水器安装均不符合规定要求。检查后要求项目建立采取措施，确保质量.安全.成本目标，按期完成任务。问题：1.按特种设备按期监督条例的规定，锅炉安装前项目部书面告知应提交哪些材料才能开工？2.问题1应如何处理3.问题2安装应达到规范的什么要求4.计算没10t型钢支架工程的直接工程费单价5.分别计算两套方案所需费用，分别比较项目部决定采用哪种方案？参考答案一、单项选择题：1-5 BACAC 6-10 DCAAB 11-15 DABCA 16-20 DBABC二、 多项选择题：21.ABC 22.CDE 23.BDE 24.BDE 25.AC 26.ABE 27.ABDE 28.BCD 29.ACD 30.ABCD三、案例分析题案例题（一）：1.设备公司需要与：设备制造.设计单位，道路运输，桥梁管理，港口.车站.码头 P2102.还要考虑：按照车辆行走路线，按桥梁的设计负荷，使用年限及当时状况，车辆行驶前对每座桥梁进行检测.计算，并采取相关的修复和加固措施。 P1983.充氮气或充干燥空气运输的变压器，应有压力监视和补充装置，在运输过程中应保持正压，气体压力应为0.010.03MPa；干式变压器在运输途中，应有防雨及防潮措施。P48 4.电工.焊工.起重工.架子工5.变比测量.绕组连同套管一起的绝缘电阻测量.绝缘油的试验.交流耐压试验 P49 案例题（二）：1.(1)应急工作的组织及相应职责；(2)可依托的社会力量（如消防.医疗卫生等部门）救援程序；(3)内部.外部信息交流的方式和程序；(4)危险物质信息及对紧急状态的识别，包括物质的危害因素以及发生事故时应采取的有效措施；(5)应急避险的行动程序（撤离逃生路线图）；(6)相关人员的应急培训程序。(1)施工现场有明显防火标志，消防通道畅通，消防设施.工具.器材符合要求；施工现场不准吸烟。(2)易燃.易爆.剧毒材料必须单独存放，搬运.使用符合标准；明火作业要严格审批程序，电.气焊工必须持证上岗。(3)施工现场有保卫.消防制度和方案.预案，有负责人和组织机构，有检查落实和整改措施。3.不妥：1.为了减少触电危险，保障安全，规范规定在金属容器内作业使用的行灯电压不得超过12V，因此，用电措施中使用36V的行灯电压不妥。2.背景中所述的第(1)条安全措施不仅要关闭相应的阀门，还必须用盲板使其与有限空间隔绝，且盲板应挂牌标示。 遗漏：1)执行“进入有限空间作业票”的相关要求；2)执行对有限空间容积内的气体取样分析的相关要求；3)严格执行监护制度。4.起重量采用非常规起重设备.方法，且单件起吊重量在lOOkN及以上的起重吊装工程；300kN及以上起重设备安装工程的吊装方案，施工单位应当组织专家对专项方案进行论证，再经施工企业技术负责人审批。实行总承包管理的项目，由总承包单位组织专家论证会。 案例题（三）：1. 关键线路：1-5-6-10-11-11-12 总工期191天 2. 可以索赔28900元（工期只有三天可索赔，并且要扣除300元的那个费用那个300是施工损失，没施工至计算窝工耽误的机械费 ；）理由：塔机按原计划应为第37天进场。因为工艺设备吊装的紧前工作第36天完成，使用塔机的工艺设备吊装作业第37天开始，第68天完成，而塔架吊装开始时间为第76天，故不能连续作业3.钢架制作工作的总时差7天，延迟了10天，超过其总时差3天，将使总工期拖延3天，压缩后续线路上的关键工作3天即可。4.（一）赶工索赔合理，10000，（1）赶工是由于前期停工（2）前提停工是建设单位的责任（3）赶工征得建设单位同意 （二）窝工索赔不合理。可以索赔，但金额不合理，有7天的总时差，只能补偿3天的费用，窝工的应按停滞台班费或租赁费索赔，但不包括运转费。（1600-300）*3=3900 （三）合理，停工待图是建设单位的责任。（另一种答案，不合理，7天总时差，赔3天，4500），15000 总：10000+3900+15000=28900 案例题（四）：1.要分析市场现状，注意供货商的供货能力和设备制造商的生产周期，确定采购批量或供货的最佳时机。考虑货物运距及运输方法和时间，使货物供给与施工进度安排有恰当的时间提前量，以减少仓储保管费用。2.机电工程施工迸度计划安排受工程实体现状.机电安装工艺规律.设备材料进场时机.施工机具和作业人员配备等诸因素的制约，协调管理的作用把制约作用转化成和谐有序相互创造施工条件，使进度计划安排衔接合理.紧凑可行，符合总进度计划要求。3.压力吹洗试验以前 电动风门驱动器安装要求风阀控制器安装前应检查线圈和阀体间韵电阻.供电电压.输入信号等是否符合要求。宜进行模拟动作检查。4.5月6-5月20日。理由：由图可知温度传感器安装在风管上，安装时间：风管保温层安装完成后，试运行前（5月21日开始试运行）。该工程用的铂温度传感器：接线电阻小于1欧姆。另：镍温度传感器：接线电阻小于3欧姆。5.B主要负责，因为B是空调的施工单位。（书上原话：通风与空调系统联合试运转及调试由施工单位负责组织实施）空气温度，相对湿度.气流速度.噪声.空气洁净度。 案例题（五）：1.书面告知应提交的材料包括：特种设备安装改造维修告知书；施工单位及人员资格证件；施工组织与技术方案；工程合同；安装改造维修监督检验约请书；机电类特种设备制造单位的资质证件2.（1）由原设计单位进行核算，如能满足结构安全和使用功能，方可验收；否则，应予以更换。（2）更换管道后，应重新进行验收。3.室外架空蒸汽热力管道的坡度为0.003，室内的0.002，坡度应与介质流向相同，以避免噪声。每段管道最低点要设排水装置，最高点应设放气装置。疏水器应安装在以下位置：管道的最低点可能集结冷凝水的地方，流量孔板的前侧及其他容易积水处。补偿器竖直安装时，应在补偿器的最低点安装疏水器或放水阀。4.直接工程费=人工费+材料费+机械费人+材+机=832005.计划成本365万 方案甲成本360万 方案乙成本353.1万，因都满足工期要求，但是乙方案成本费用低因此选用乙方13
