电热体的计算

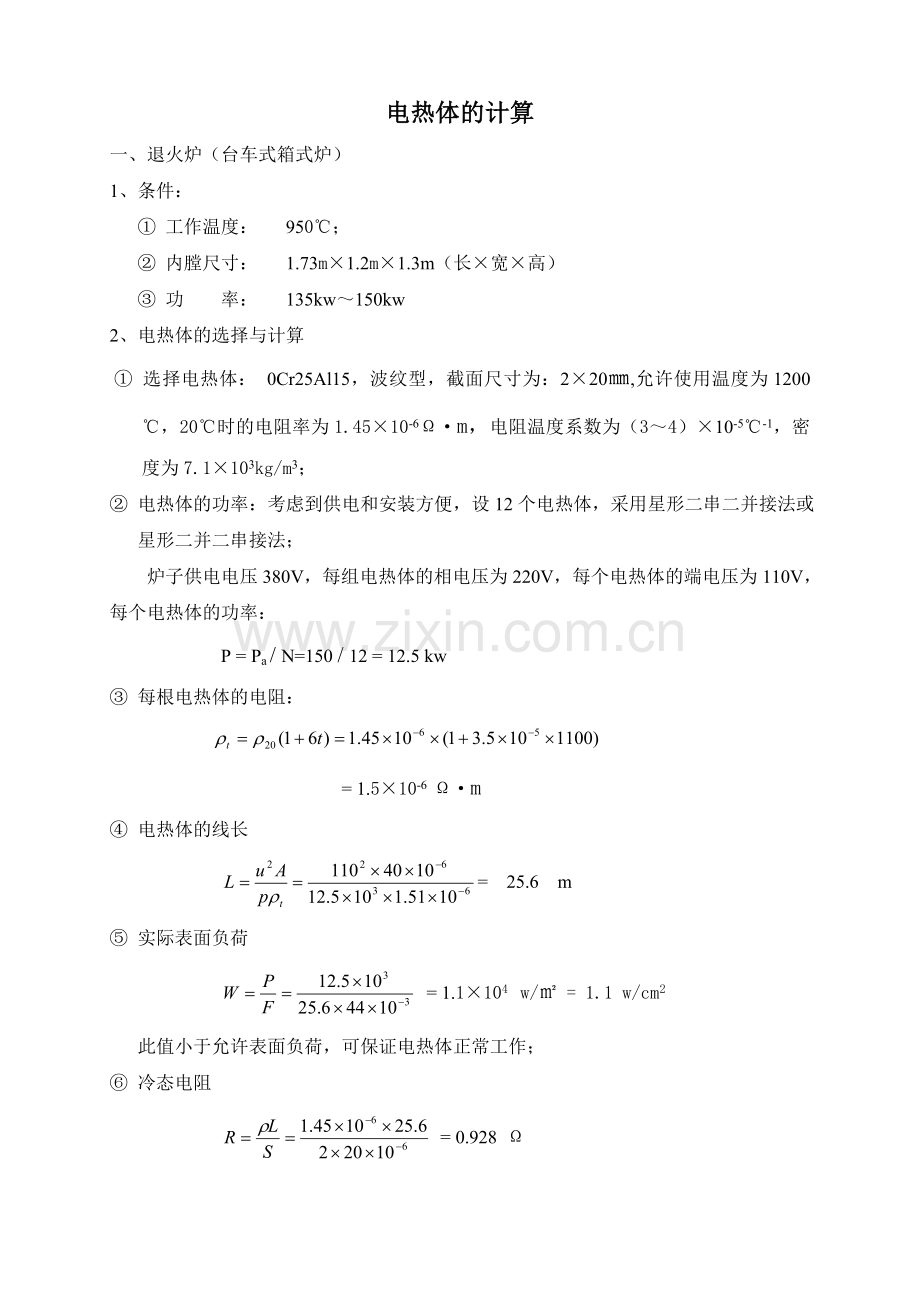

一、退火炉（台车式箱式炉）
1、条件：
① 工作温度： 950℃；
② 内膛尺寸： 1.73m×1.2m×1.3m（长×宽×高）
③ 功 率： 135kw～150kw
2、电热体的选择与计算
① 选择电热体： 0Cr25Al15，波纹型，截面尺寸为：2×20㎜,允许使用温度为1200℃，20℃时的电阻率为1.45×10-6Ω·m，电阻温度系数为（3～4）×10-5℃-1，密度为7.1×103kg/m3；
② 电热体的功率：考虑到供电和安装方便，设12个电热体，采用星形二串二并接法或星形二并二串接法；
炉子供电电压380V，每组电热体的相电压为220V，每个电热体的端电压为110V，每个电热体的功率：
P = Pa / N=150 / 12 = 12.5 kw
③ 每根电热体的电阻：

= 1.5×10-6 Ω·m
④ 电热体的线长
= 25.6 m
⑤ 实际表面负荷
= 1.1×104 w/㎡ = 1.1 w/cm2
此值小于允许表面负荷，可保证电热体正常工作；
⑥ 冷态电阻
= 0.928 Ω

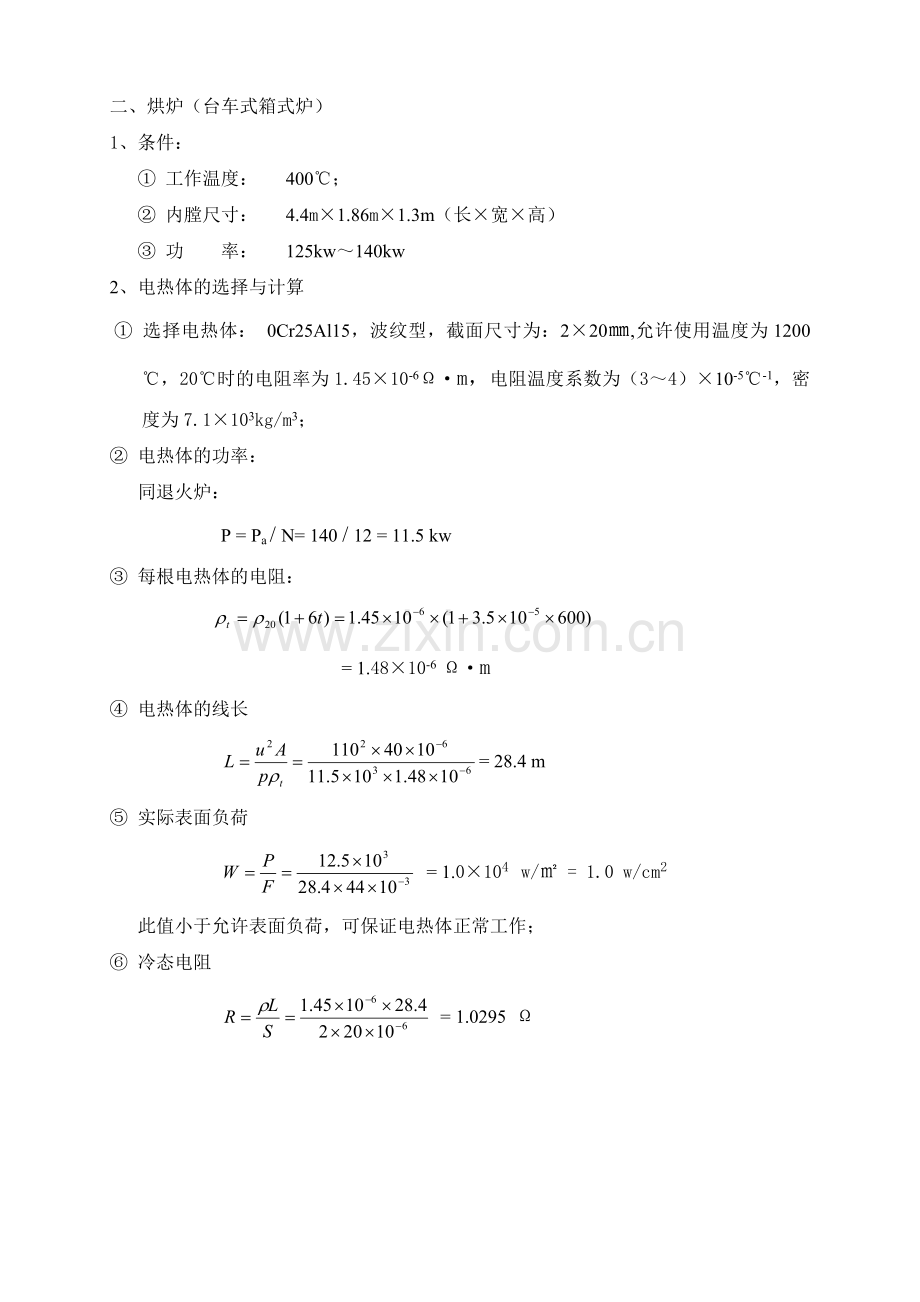

二、烘炉（台车式箱式炉）
1、条件：
① 工作温度： 400℃；
② 内膛尺寸： 4.4m×1.86m×1.3m（长×宽×高）
③ 功 率： 125kw～140kw
2、电热体的选择与计算
① 选择电热体： 0Cr25Al15，波纹型，截面尺寸为：2×20㎜,允许使用温度为1200℃，20℃时的电阻率为1.45×10-6Ω·m，电阻温度系数为（3～4）×10-5℃-1，密度为7.1×103kg/m3；
② 电热体的功率：
同退火炉：
P = Pa / N= 140 / 12 = 11.5 kw
③ 每根电热体的电阻：

= 1.48×10-6 Ω·m
④ 电热体的线长
= 28.4 m
⑤ 实际表面负荷
= 1.0×104 w/㎡ = 1.0 w/cm2
此值小于允许表面负荷，可保证电热体正常工作；
⑥ 冷态电阻
= 1.0295 Ω
