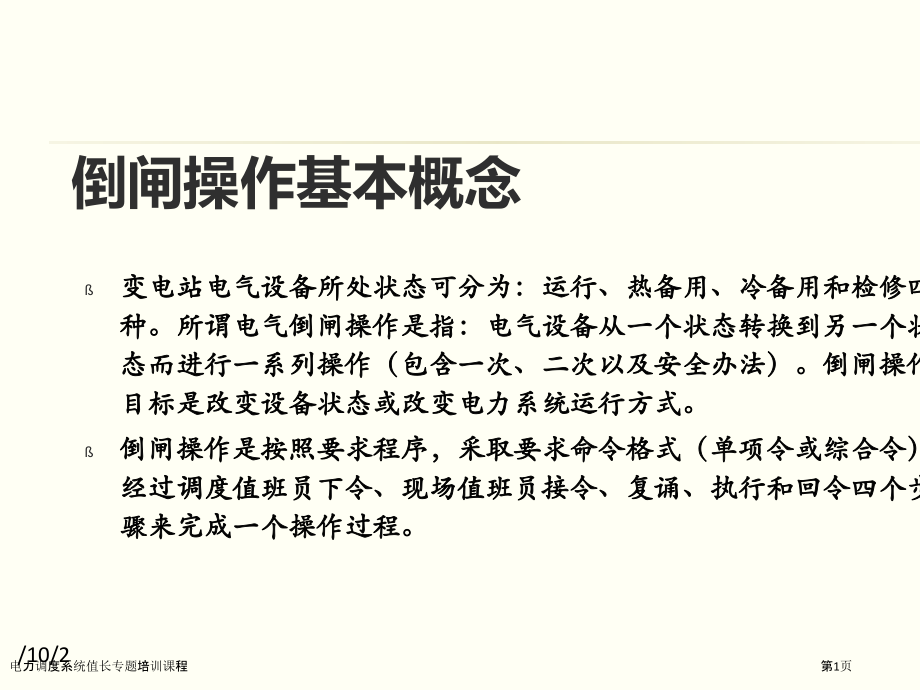

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,倒闸操作基本概念,变电站电气设备所处状态可分为：运行、热备用、冷备用和检修四种。所谓电气倒闸操作是指：电气设备从一个状态转换到另一个状态而进行一系列操作（包含一次、二次以及安全办法）。倒闸操作目标是改变设备状态或改变电力系统运行方式。,倒闸操作是按照要求程序，采取要求命令格式（单项令或综合令），经过调度值班员下令、现场值班员接令、复诵、执行和回令四个步骤来完成一个操作过程。,/10/2,电力调度系统值长专题培训课程,第1页,电气设备状态,电气设备四种状态分别为：,1,、运行状态,指断路器及隔离开关都在合闸位置，设备已带电，且相关二次回路均已接通带电。,2,、热备用状态,指断路器在断开位置，而隔离开关在合闸位置，其特点是断路器一经合闸即可接通电源。,3,、冷备用状态,指断路器及隔离开关均在断开位置，设备各侧均未带电，其特点是该设备与其它带电设备之间有显著断开点。,/10/2,电力调度系统值长专题培训课程,第2页,倒闸操作基本规律,在实际操作中认识到，要想做到安全操作，一定要有正确操作步骤。在安排操作步骤时，应围绕着设备和人身安全两大标准进行。正确操作步骤有一定客观规律，作为电气运行人员应掌握这一规律。,倒闸操作基本规律为：,1,、设备由运行转为检修时，其次序为：运行状态,热备用状态,冷备用状态,检修状态,2,、设备由检修转为运行时，其次序为：检修状态,冷备用状态,热备用状态,运行状态,/10/2,电力调度系统值长专题培训课程,第3页,倒闸操作把“六关”,使用倒闸操作票进行倒闸操作，普通可划分为两个阶段，即准备阶段（操作准备关、接令关、操作票填写关、查对模拟图板关）和执行阶段（操作监护关、质量检验关）。,/10/2,电力调度系统值长专题培训课程,第4页,操作票填写关：,1,、操作票由操作人员填写。,2,、“操作票任务”栏应依据调度命令内容填写。,3,、操作次序应依据调度令参考本站经典操作票和事先准备练功票内容进行填写。,4,、操作票填写后，由操作人和监护人共同审核,(,必要时经值长审 核,),无,5,、误后监护人和操作人分别签字，并填入操作开始时间,/10/2,电力调度系统值长专题培训课程,第5页,查对模拟图板关：,1,、倒图板前应结合调度令查对当初运行方式。,2,、倒图板由监护人依据操作次序逐项下令，由操作人复令执行。,3,、倒图板后应再次查对新运行方式与调度令相符。,4,、拆、挂地线，图板上应有显著标志。,/10/2,电力调度系统值长专题培训课程,第6页,倒闸操作基本标准,电气设备操作要严格按照主管单位要求执行，以确保倒闸操作正确。,1,、设备停、送电操作,(1),电气设备停、送电操作次序是：停电操作时，先停一次设备，后停保护、自动装置；送电操作时，先投入保护、自动装置，后投入一次设备。,(2),设备停电时，先断开该设备各侧断路器，然后拉开各断路器两侧隔离开关；设备送电时，先合上该设备各断路器两侧隔离开关，最终合上该设备断路器。其目标是为了有效地预防带负荷拉合隔离开关。,(3),设备送电时，合隔离开关及断路器次序是合电源侧再合负荷侧；设备停电时，与设备送电次序相反。,/10/2,电力调度系统值长专题培训课程,第7页,2,、变压器操作,变压器是电力系统主要电气设备。投入或退出运行对系统影响较大，操作变压器要考虑以下几个问题。,(1),、变压器并列运行必须满足以下条件：接线组别相同（接线组别不一致将会造成短路。）；电压比相等（允许差以内）。不然将产生环流，这个环流不但增加了变压器损耗，占据变压器容量，是变比小变压器绕组中电流增大，影响变压器出力，而且当变比相差很大时，循环电流可能破坏变压器正常工作，造成变压器过载运行，造成变压器过热，降低变压器使用寿命。；短路电压相等（允许相差,10,。以内）；容量比不超出,3:1,。并列运行变压器负荷分配与变压器短路电压成反比，短路电压大变压器可能造成欠载，而短路电压小变压器可能满载或过载，从而影响变压器出力和经济运行。,在变比和短路电压不相等时，如经过计算在任何一台变压器不会过负荷情况下，允许并列运行。,/10/2,电力调度系统值长专题培训课程,第8页,为了预防变压器线圈间因为静电感应引发传递过电压，在进行主变压器空载投入和退出运行操作时，一律先将中性点接地，然后进行操作。变压器投入运行后，再依据继电保护要求，改变中性点接地方式和保护方式。,/10/2,电力调度系统值长专题培训课程,第9页,(3),、变压器送电时，先合电源侧断路器，停电时先断开负荷侧断路器,（在多电源情况下，按上述次序停送电，能够预防变压器反充电。如图,212,所表示，变压器,Tl,带负荷运行，,T2,停电待送。变压器主保护及后备保护大部分装在电源侧，当变压器,T2,从负荷侧充电，且其内部有故障时，变压器,T2,部分保护,(,如过流保护,),将不能动作。另外，从负荷侧送电加重了变压器,T1,负担，当变压器,Tl,满负荷时，从负荷侧充电将造成,Tl,过负荷。而从电源侧对变压器,T2,充电，遇有故障时，对负荷侧运行设备影响较小，变压器保护均可动作。）,/10/2,电力调度系统值长专题培训课程,第10页,/10/2,电力调度系统值长专题培训课程,第11页,(6),、中性点带消弧线圈变压器操作，应考虑到消弧线圈改变。,(7),、空载变压器在运行时，表现为励磁电感，切除电感性负荷会引发操作过电压。尤其是超高压长线路末端空载变压器操作，因为电容效应超高压长线路末端电压会升高，空载变压器运行时，因为变压器铁心严重饱和，将感应出高幅值高次谐波电压，威胁变压器绝缘。所以操作前要降低线路首端电压和投入末端站内电抗器，尽可能防止变压器电压过分升高以及短路电压过高运行时间。,/10/2,电力调度系统值长专题培训课程,第12页,(2),、有电源单回线停送电操作：或两个电源，先调度小电源这侧，使线路电流为零，然后断开小电源侧开关，再断开大电源侧开关，标准：由容量小那侧先拉开关，容量大那侧后拉开关，送电相反，但注意同期。（画图说明）,(3),、有电源双回线任一回线停送电操作：停电时，先断开小电源侧开关，再断开大电源侧开关，送电相反。预防小电源侧发电机带空线引发电压升高。如图 所表示：,/10/2,电力调度系统值长专题培训课程,第13页,(4),、,110,千伏线路停电操作次序：应先拉受电端开关，后拉送电端开关，恢复送电次序相反。,(5),、,220,千伏联络线路停电操作，普通应先拉送电端开关，后拉受电端开关，恢复送电次序相反；但在无过电压情况下，为预防误操作，终端线停电操作时，可先拉受电端开关，后拉送电端开关，恢复送电次序相反,(6),、空载线路投入或切除对系统电压变动影响较大者，值班调度员在操作时要依据详细情况充分考虑，作必要调整。,(7),、当线路各侧刀闸断开后，才允许在线路上挂地线并挂（禁止合闸，线路有些人工作）标示牌。线路各侧均挂好地线后，才允许下达线路开工令。,(8),、必须在全部接收开工令单位都已报完工、施工地线都已全部拆除和施工人员都已退出现场后，才允许下令拆除线路各侧地线，恢复送电。,(9),、预防电压产生过大波动，预防线路末端产生电压高于设备允许值以上，以及切除空载线路时造成电压低于允许值；,/10/2,电力调度系统值长专题培训课程,第14页,（,4,）因为设备倒换至另一母线或母线上电压互感器停电，对应继电保护及自动装置电压回路需要转换由另一母线电压互感器供电时，应注意预防继电保护及自动装置因失去电压而误动。防止电压回路接触不良以及经过电压互感器二次向不带电母线反充电，以及引发电压回路保险熔断，造成继电保护误动情况出现（,母线停、送电操作中，为了防止检修工作中电压互感器二次反充电，拉母联断路器前，应先拉开电压互感器二次小开关。合母联断路器后，再合电压互感器二次小开关,）,（,5,）带开口电容开关停送带有电感式电压互感器空母线时，为防止开关触头间并联电容与电感式电压互感器感抗形成串联谐振，母线停送电前应将电压互感器刀闸拉开或在电压互感器二次回路内并,(,串,),接适当电阻。,（,6,）在旁路开关代出线开关操作时，应先用旁路开关给母线充电，拉开旁路开关后，再合线路旁路刀闸，然后用旁路开关进行合环。,/10/2,电力调度系统值长专题培训课程,第15页,（,7,）已发生故障母线上开关需要倒换至正常母线上时，刀闸先拉后合，预防造成正常运行母线合于故障点而跳闸失电扩大停电范围。,（,8,）在操作母线刀闸过程中，母差保护必须在投入状态。,（,9,）倒母线操作。倒母线操作时，母联断路器应合上，并取下母联断路器操作电源。（因为着倒母线过程中因为某种原因使母联断路器分闸，此时母线隔离开关拉、合操作实质上就是对两条母线进行带负荷解列、并列操作，在这种情况下，因解列、并列电流较大，隔离开关灭弧能力有限，会造成弧光短路。所以，母联断路器在合上位置并取下其控制电源，可确保倒母线操作过程中母线隔离开关等电位，是主要技术办法。）,倒母线时，要考虑倒闸操作过程对母线差动保护影响，并注意相关二次隔离开关拉合以及保护压板切换。,/10/2,电力调度系统值长专题培训课程,第16页,（,2,）并列与解列操作：,1,、值班调度员在解、并列操作前，应认真考虑可能引发电压、频率、时尚、继电保护与自动装置改变，并通知相关单位。,2,、并列操作：,正常情况下系统并列操作通常采取准同期并列方法，不允许采取非同期并列方法。系统间并列条件为：,（,1,）相序、相位相同。,（,2,）频率相等，调整有困难时，允许频差小于,0.3,赫兹。,（,3,）电压相等，无法调整时在并列点两侧电压差不得大于额定电压,20%,。,/10/2,电力调度系统值长专题培训课程,第17页,3,、并列时频率、电压调整标准：首先调整频率或电压不符合标准系统，再调整频率或电压正常系统。,若进行并列系统频率无法一致时，标准上地域系统应调整频率与主系统一致，如地域系统无调整能力时，主系统也能够调整。两系统频率差在小于,0.3,赫兹，且在,500.5,赫兹内，允许系统并列。处理事故时，为加速并列过程频率差在,0.5,赫兹内也能够同期并列。,若无法将待并系统电压调整到要求范围，在电压差不超出,15%,时，允许同期并列。处理事故时，在电压差不超出,20%,时，允许同期并列。,4,、系统间解列操作：,（,1,）系统间解列操作前应考虑解列后两系统有功和无功功率平衡情况，并指定两系统频率调整电厂；,（,2,）解列操作时，应将解列点有功、无功调整至零（或靠近零）。以使解列后两个系统频率、电压均可保持在允许范围之内。系统解列时须先考虑长距离高压输电线解列后充电无功对联结线系统影响。,/10/2,电力调度系统值长专题培训课程,第18页,7,、隔离开关操作,隔离开关主要作用是在检修时造成显著断开点，使检修设备与带电设备隔离，确保检修人员安全。另外隔离开关与断路器配合，可改变系统运行方式，到达安全经济运行目标。操作隔离开关时，断路器必须先断开。隔离开关不能用来接通、断开负荷电流，但在电流很小、容量很低且有详细要求时，才能够用隔离开关操作。,/10/2,电力调度系统值长专题培训课程,第19页,1,、隔离开关能够进行以下操作：,（,1,）无接地警示指示时，拉、合运行正常电压互感器和避雷器。,（,2,）解开、闭合等电位环路。如双母线接线中，用隔离开关将电气设备从一条母线倒换到另一条母线上操作；,旁路断路器代替故障断路器时用隔离开关解环，退出有故障断路器。用隔离开关解合环时，环路中不能有阻抗元件。用隔离开关解、合环操作过程中，要将环路内断路器操作电源断开，以预防操作隔离开关过程中止路器跳闸，造成带负荷拉合隔离开关。,（,3,）在系统无接地故障时，拉、合变压器中性点接地刀闸和消弧线圈。,（,4,）拉、合空载母线。按照详细要求执行。,拉、合,110,千伏及以下且励磁电流不超出,2A,无故障空载变压器及电容电流不超出,5A,空载线路。,用户外三联刀闸，能够拉、合电压在,10,千伏及以下，电流在,15A,以下负荷。,/10/2,电力调度系统值长专题培训课程,第20页,5,、禁止在接地故障情况下断开消弧线圈。消弧线圈投入、停顿运行均应在网络中无接地故障时进行。,6,、禁止消弧线圈同时联在两个变压器中性点上。如需切换至另一台变压器时，应先断开再投入到另一台变压器上。,7,、消弧线圈投入、停顿运行和改变分头应按照当值调度员命令进行。,8,、运行中变压器与所带消弧线圈一起停电时，应先拉开消弧线圈隔离开关，再停用变压器。送电时则相反。,/10/2,电力调度系统值长专题培训课程,第21页,9,、零起升压操作,发电机向空载线路零起升压三种情况：,1.,对长线路，空线受端电压过高不能并列和带负荷；,2.,对事故或检修后线路检验是否有故障；,3.,预防全电压投故障线路，引发对系统冲击。（其中第,2,、,3,种情况碰到最多）,零起升压步骤：,1,）投发电机和线路保护，发电机自励、强励及线路重合闸停用。,2,）中性点（变压器）必须直接接地。,3,）发电机励磁电阻放最大。,先调转速稳定，再逐步加压。,电压调至要求值前，先监视电流，电压，电流同时升高，如电压不升，三相电流增加，说明三相短路，如各相电流电压不平衡，说明有不对称短路，应马上停顿加压。,/10/2,电力调度系统值长专题培训课程,第22页,4,、操作前，值班人员将旁路开关保护按所代开关保护定值调好投入，旁路开关纵联保护和重合闸暂不投。,5,、双回线路或合环线路代路前先退出被代开关线路两侧纵联保护和重合闸。代路完成后经过通道测试正确后再将线路两侧纵联保护和重合闸按要求投入。,6,、进行旁路开关代开关一次部分操作，值班人员应确认旁路开关已带上被代开关负荷后，再断开被代开关。,7,、旁路开关代变压器受总开关时，先将变压器差动保护退出并改接套管,CT,端子投入后，再进行代路操作，预防旁路开关分流造成差动保护动作切除主变。恢复时亦应先将变压器差动保护退出，送变压器受总开关，将旁代开关退出后，再将变压器差动保护恢复到原状态。,8,、母联兼旁路开关代路前，应注意母联开关设备状态，假如开关在母联状态下运行，应先将两条母线上负荷倒一条母线运行，在将母联改成旁路开关进行代路操作。,/10/2,电力调度系统值长专题培训课程,第23页,下面就藏中电网,110KV,线路旁代操作做详细分析：,藏中电网,110,千伏线路开关旁代操作分析,当前，在藏中电网中，很多,110,千伏主要厂站都采取双母线带旁母或单母线分段带旁母电气主接线形式。在这两种接线中，,110,千伏旁路母线都是经过,110,千伏旁路开关和旁路刀闸与,110,千伏主母线相连接，同时在每一条线路线路侧又有一台,110,千伏旁路刀闸与,110,千伏旁路母线相连接。当线路开关故障、检修以及线路开关继电保护装置故障或调试时，采取,110,千伏旁路开关代线路开关运行方式，从而确保线路依然能够正常运行，提升电网结构完整性和供电可靠性。,/10/2,电力调度系统值长专题培训课程,第24页,1,、查对,110,千伏旁路,013,开关处,110,千伏,母热备，查对,110,千伏旁路,013,开关纵联保护在退位，投入稳控装置,A,、,B,柜上“旁路运行”压板；,2,、投入,110,千伏旁路,013,开关开启失灵保护；,3,、投入,110,千伏旁路,013,开关旁代,110,千伏羊柳,回,041,开关保护定值，查对旁路,013,开关保护压板按要求投入；,4,、合上,110,千伏旁路,013,开关向旁母充电，正常后，拉开羊湖电厂,110,千伏旁路,013,开关；,5,、合上,110,千伏羊柳,回旁路,0418,刀闸；,6,、投入,110,千伏旁路,013,开关旁代,110,千伏羊柳,回,041,开关安自压板，即稳控装置上“旁代羊柳,回”压板；,7,、退出,110,千伏羊柳,回线路两侧开关,RCS-941B,保护装置纵联保护及,RCS-943A,保护装置光纤差动保护和重合闸；,/10/2,电力调度系统值长专题培训课程,第25页,8,、将,110,千伏羊柳,回,041,开关纵联保护通道切换至旁路,013,开关上，并检验正常；,9,、合上,110,千伏旁路,013,开关，并检验确有电流；,10,、拉开,110,千伏羊柳,回,041,开关；,11,、退出稳控装置,A,、,B,柜“羊柳,回运行”压板和羊柳,回,041,开关开启失灵保护；,12,、投入,110,千伏旁路,013,开关和对侧柳梧变羊柳,回,043,开关,RCS-941B,保护装置纵联保护；,此时，羊湖电厂,110,千伏羊柳,回,041,开关已转热备，线路由,110,千伏旁路,013,开关旁代运行，旁代操作完成。,/10/2,电力调度系统值长专题培训课程,第26页,在操作中，必须在退出线路两侧纵联保护和光纤差动保护之后，才能进行高频通道切换。假如不退出线路两侧开关纵联保护而直接进行高频通道切换操作，那么在进行高频通道切换很短时间内，就存在保护误动风险。而假如不进行高频通道切换操作，则旁路开关保护装置将不能接收到对侧发送信号，对侧保护装置也不会收到本侧发送信号，将会一直发“通道告警”信号，还可能使一侧开关保护误动。,对于光纤差动保护，因为在旁路开关与所旁代线路开关并列后，会存在短时并列分流，线路两侧光差保护测出差流，会引发线路两侧开关光纤差动保护误动，所以在旁代操作前必须同时退出线路两侧光纤差动保护。,另外，即使光纤通道含有稳定高和传输信号可靠特点，比电力线载波通道含有显著优势，不过，藏中电网广泛采取光纤通道传输纵联保护信号也存在弊端，那就是电网各厂站,110,千伏旁路开关纵联保护均采取载波通道传输高频载波信号，造成采取光纤通道纵联保护不具备投运条件而退出运行，线路在旁路运行时，只有一套主保护运行或失去主保护。,/10/2,电力调度系统值长专题培训课程,第27页,在上述羊湖电厂旁代操作过程中，从步骤,7,到步骤,12,，线路将无全线速动保护运行，这么操作中确保保护不会发生误动。同时，在操作期间，线路无全线速动保护运行，电网存在一定安全风险，所以要尽可能缩短这期间操作时间，降低操作中出现问题和故障可能性。,4,、,110,千伏旁路开关失灵保护应在,110,千伏旁路开关与所旁代线路开关并列之前投入，这么在旁代操作过程中，假如发生区内故障同时旁路开关拒动时，能够预防事故扩大。,5,、为了确保藏中电网稳定运行，确保电网在发生事故时不发生稳定破坏事故，当前藏中电网内大部分,110,千伏厂站内都安装有,RCS-992A,系列稳定控制装置。在旁代操作中，稳定控制装置一个压板需要引发我们注意，那就是“旁代,XX,线路”压板，要求我们必须在旁代操作前就将其投入。,/10/2,电力调度系统值长专题培训课程,第28页,11,、,继电保护及自动装置加、停用普通标准,：,（,1,）,设备正常运行时，应按相关要求投入其保护及自动装置。在倒闸操作时，一次设备运行方式改变对继电保护动作特征、保护范围有影响，应将其继电保护运行方式、定值作对应调整。继电保护、二次回路故障影响保护装置正确动作时，应将继电保护停用。,（,2,）,投入继电保护时，先投保护装置电源，后加保护出口压板；停用与此相反。其目标是预防投、退保护时保护误动。,（,3,）,电气设备送电前，应将全部保护投入运行,(,受一次设备运行方式影响除外,),，电气设备停电后，应将相关保护停用，尤其是在进行保护维护和校验时，其失灵保护一定要停用。,/10/2,电力调度系统值长专题培训课程,第29页,110kV,母差、失灵、电压回路,/10/2,电力调度系统值长专题培训课程,第30页,一、保护介绍,母差保护,保护对象是母线,，它在,母线内部故障,时动作，在正常负荷状态和母线外部故障时均不动作。,母差保护交流电流回路普通采取和电流方式，如固定联结式母差保护，和,各元件电流独立送入方式,，如微机母差保护装置。,/10/2,电力调度系统值长专题培训课程,第31页,基本原理,微机型比率制动式母差保护由能够反应单相故障和相间故障分相式比率差动元件组成。双母线接线差动回路包含,母线大差回路和各段母线小差回路,。,大差是除母联开关和分段开关外全部支路电流所组成差回路，某段母线小差指该段所连接包含母联和分段断路器全部支路电流组成差动回路。,大差用于判别母线区内和区外故障，小差用于故障母线选择。,/10/2,电力调度系统值长专题培训课程,第32页,4,、,母线互联：指母线故障母差保护无选择性跳开所保护母线上全部开关。,造成母线互联情况有：,线路、主变、旁路开关母线闸刀处于同时合上状态。,保护控制字中，强制母线互联设为“投”,。,母联,TA,断线,大差电流无或小（,0.08In,）,I,或,II,小差电流大于（,0.08In,）。,母差运行方式切换开关切至“,XX,母线互联（互联）”位置。,5,、,母线无互联：指母线故障母差保护有选择性跳开故障母线上全部开关。,/10/2,电力调度系统值长专题培训课程,第33页,动作逻辑（以,BP-2B,为例）,/10/2,电力调度系统值长专题培训课程,第34页,母差保护中母联充电保护回路,（,1,）短充电保护：空载母线检修后，投运前充电时，遇有故障即断开空载母线，,此方式闭锁母差保护。,（,2,）长充电保护：,1,）用作串供起动中后备保护。,2,）带时限或不带时限解列保护。,（,3,）在充电保护投入情况下,当母联电流大于整定值时,充电保护动作。,/10/2,电力调度系统值长专题培训课程,第35页,母线保护调度状态,母线保护有跳闸、信号、停用三种调度状态：,1,、跳闸状态：保护直流电源投入，装置运行，保护出口全部出口跳闸压板投入,失灵保护投入（,220kV,），闭锁重合闸投入（,110kV,）。,2,、信号状态：保护直流电源投入，装置运行，保护出口全部出口跳闸压板退出，失灵保护退出（,220kV,），闭锁重合闸退出（,110kV,）。,3,、停用状态：保护直流电源退出，装置停用，保护出口全部出口跳闸压板退出,失灵保护退出（,220kV,），闭锁重合闸退出（,110kV,）。,/10/2,电力调度系统值长专题培训课程,第36页,投分列运行压板运行要求,1,、母线分列运行时，装置将封对应母联、分段,TA,即对应母联、分段开关电流不计入差回路。,2,、,装置判断母线分列运行有自动和手动两种方式。,自动方式即依据母联、分段开关辅助接点自动判别母线运行状态。手动方式即为投入“投母线分列运行压板”。其中手动方式为优先级，即若投“投母线分列运行压板”，装置即认为母线分列运行。,3,、为简化操作，母线是并列运行还是分列运行状态正常采取自动方式，保护屏上投母线分列运行压板应断开。,/10/2,电力调度系统值长专题培训课程,第37页,失灵保护开启和动作,线路（或主变,220kV,侧）开关失灵保护由线路保护（对于主变,220kV,侧开关失灵保护则由主变电气量保护或,220kV,母线差动保护）跳闸出口开启，经失灵保护对应电流继电器判别（电流是否大于失灵开启电流定值），若对应电流继电器同时动作，则判断为开关动作失灵，失灵保护随即动作，,用于开启母线差动保护失灵出口,(,或直接出口跳主变其它侧开关）。,为了增加开启失灵可靠性，失灵保护装置还会采取一些其它办法。如,PSL631,就加入了零序开启元件和突变量开启元件作为失灵开启条件之一。,/10/2,电力调度系统值长专题培训课程,第38页,母联开关失灵,对于母联开关失灵保护，由母线差动保护或充电保护开启，经母联失灵电流判别，延时封母联,TA,，继而母差保护动作跳对应母线上全部设备。若故障点发生在母联开关和母联,CT,之间（死区故障），母差保护动作跳开对应母线不能到达切除故障目标，故障电流会依然存在，此种情况保护会依据母联开关分开位置，延时,50ms,，封母联,TA,，令母差保护再次动作跳开另外一条母线以切除故障点。,/10/2,电力调度系统值长专题培训课程,第39页,线路失灵保护回路举例（,603+931,）,603,和,931,保护单相跳闸接点经过开启失灵压板到,631,装置，,631,保护经过电流判别（改逻辑过程由微机模拟），经过失灵开启母差压板（,15LP13,）决定是否开启母差失灵出口。一样保护三跳接点不直接开启失灵，而是经过操作箱（,CZX12R,装置）三跳接点去开启失灵。不一样是,631,保护装置为了预防某一副接点粘死，开启失灵采取两个不一样继电器两副接点串联输出。,/10/2,电力调度系统值长专题培训课程,第40页,/10/2,电力调度系统值长专题培训课程,第41页,案例,线路,A,故障跳闸，乙站侧线路保护动作，跳开线路,A,乙站侧开关；甲站侧线路保护动作跳线路,A,甲站侧开关，若该开关失灵拒动，以,BP-2B,母差保护为例（下同），母差将判断为区外故障，不会动作，但线路,A,开关失灵保护会开启母差失灵出口逻辑，此时母差保护经过开关母线闸刀所在位置自动判别开关在,母线运行，同时线路,A,所在,母线复合电压闭锁开放，于是,母失灵出口开启，第一延时跳开,、,段母联开关，第二延时跳开,母线上其它设备，切除故障。,若处母线故障，母差保护判断为区内故障，保护动作跳开,母线上全部设备，而甲站线路,A,开关失灵拒动，因为母差动作同时对,母线上全部线路设备停信（或发允许跳闸信号），其对侧乙站线路,A,保护判别线路正方向故障，同时没有对侧闭锁信号（或有对侧允许信号）情况下动作跳闸，跳开乙站侧线路,A,开关，切除故障。,/10/2,电力调度系统值长专题培训课程,第42页,/10/2,电力调度系统值长专题培训课程,第43页,1,、,QJ,回路没有采取磁保持继电器，回路中母联断路器间隔常开接点与,1QK,串联，所以只有母联断路器间隔在合闸位置，,1QK,才得电，也就是说，只有母联断路器间隔在合闸位置，才能够进行电压二次回路并列,/,解列操作；假如母联断路器间隔在分闸位置，则不论,1QK,在并列,/,解列位置，,QJ,回路都不导通。所以最大程度降低了压变二次回路反充电可能。以正母线停役为例，即使在倒排结束后忘记将,1QK,切至解列位置，可是拉开了母联开关后，,QJ,回路也将失电，二次电压回路会解列，没有了压变二次回路反充电可能。,2,、,1GWJ/2GWJ,都采取了磁保持继电器。其中,I,母,PT,隔离开关,/II,母,PT,隔离开关在合位，其常开接点闭合时，常闭接点打开，动作线圈励磁动作，,1GWJ/2GWJ,动作并自保持。当,I,母,PT,隔离开关,/II,母,PT,隔离开关拉开后，只有当,I,母,PT,隔离开关,/II,母,PT,隔离开关常闭接点闭合后，复归线圈励磁动作，取消,1GWJ/2GWJ,自保持，,1GWJ/2GWJ,才返回。,/10/2,电力调度系统值长专题培训课程,第44页,将母线压变二次电压并列,只有当母联开关运行时一组,PT,刀闸拉开后，二次才并列。为确保在倒换过程中二次电压回路不失电，普通采取经过本身母线刀闸辅助接点切换来完成其切换回路，靠电压切换继电器接点来切换二次电压，不过，因为即使此时一次是并列运行，但因为两段母线压变实际特征不是完全一致，致使二次电压有相差，假如靠电压切换继电器接点来切换二次电压，长久可能使其接点烧损，造成接触不良或粘连，发生设备事故：接触不良可能造成保护失压误动，粘连可能造成从二次侧并列，造成反送电，采取并列之后，电压回路断开不靠电压切换继电器接点来实现，而靠,BK,和开关辅助接点来实现，其接点容量大。,/10/2,电力调度系统值长专题培训课程,第45页,GIS,设备运行管理重点及运行注意事项,/10/2,电力调度系统值长专题培训课程,第46页,1.1,安装牢靠，外表清洁完整，支架及接地引线无锈蚀和损伤，瓷件完好清洁，基础牢靠，水平、垂直误差符合要求；母线伸缩节安装符合厂家说明书要求。,1.2,电气连接可靠且接触良好，接地良好、牢靠。,/10/2,电力调度系统值长专题培训课程,第47页,1.3,各气室内,SF6,气体水份和全气体分析汇报合格，气体压力符合要求，无泄漏，压力表（或密度计）应有有机玻璃护盖并有防雨罩；各密封管路阀门位置正确，连通阀门均开启，取气阀应关闭。,1.4,液压机构油位符合要求，无渗漏油，压力值符合要求；弹簧机构储能正常；机构电机运转正常；机构加热器正常。,/10/2,电力调度系统值长专题培训课程,第48页,1.8,汇控柜、机构箱及测控屏封堵良好，内部无受潮、生锈和脏污情况，二次接线整齐，无松动。,1.9,汇控柜呼吸孔应有纱网及防尘棉垫，温、湿度控制器定值在要求范围内。,/10/2,电力调度系统值长专题培训课程,第49页,1.10 GIS,室内空气中含氧量应大于,18,或,SF6,气体浓度不应超出,1000uL/L,。,1.11 GIS,室内布置时，应在设备室底处安装排风装置，室内装设,SF6,浓度报警仪和氧量仪，同时将通风设备电源开关以及,SF6,浓度报警仪和氧量仪显示装置安装在室外。,/10/2,电力调度系统值长专题培训课程,第50页,GIS,设备接地点基础损坏,/10/2,电力调度系统值长专题培训课程,第51页,GIS,气室间,SF6,气体连接管路形状不规范，油漆脱落,/10/2,电力调度系统值长专题培训课程,第52页,GIS,密度继电器防雨罩不合格，应为整体防雨罩,不合格防雨罩,整体防雨罩,/10/2,电力调度系统值长专题培训课程,第53页,开关分合指示位置不到位,/10/2,电力调度系统值长专题培训课程,第54页,2.3,正常时将汇控柜内“远方,/,就地”把手和对应开关测控屏内“远方,/,就地”把手分别放“远方”位置。汇控柜解锁,/,联锁切换把手应在“联锁”位置，钥匙取下视同解锁钥匙保管。,2.4,运行人员应熟悉并掌握,GIS,设备组开关、刀闸与接地刀闸联锁关系，并写入变电站现场运行规程。,/10/2,电力调度系统值长专题培训课程,第55页,2.5,运行中,GIS,设备对于运行、维修人员易触及部位，在正常情况下，其外壳及构架上感应电压不应超出,36V,，其温升不应超出,30K,。假如外壳可触及，但在正常操作时无需触及，其温升极限可增加到,40K,。,2.6,为预防异物进入和带来潮气，,GIS,室门应关闭严密，进出时应随手关闭。,/10/2,电力调度系统值长专题培训课程,第56页,3.3,为预防跌落引发设备损坏和人身伤害，不要站在或斜靠在设备气体配管和电缆桥架上。,3.4,禁止攀爬到,GIS,设备上面或站在不稳定平台上进行工作。,3.5,在巡视检验中，若碰到,GIS,设备操作，则应停顿巡视并离开设备一定距离，操作完成后，再继续巡视检验。,/10/2,电力调度系统值长专题培训课程,第57页,3.6,因为气室,SF6,压力（密度）是设备运行情况主要数据，所以每次巡视都要认真检验和统计压力（密度）数据，每个气室表计必须检验到位。对压力值要与原有数据进行比较，发觉异常及时汇报。若,SF6,年泄漏率大于,1%,或压力表在同一温度下，相邻两次读数差值达,0.01,0.03MPa,时，应汇报上级，进行检漏或补气。,/10/2,电力调度系统值长专题培训课程,第58页,序号,检验项目,标准,9,避雷器,在线监测仪指示正确，并统计泄漏电流值和动作次数,10,线路电压互感器,二次开关、保险投入完好，二次接线无松脱现象,11,出线架构,无杂物，无倾斜，安装牢靠，接地良好,12,带电显示器,指示正确，停电时巡视要对带电显示装置手动测试正常,13,防爆装置,防护罩无异样，其释放出口无障碍物，防爆膜无破裂,/10/2,电力调度系统值长专题培训课程,第59页,序号,检验项目,标准,14,汇控柜,指示正常，与实际位置相符，无异常信号发出；控制方式开关在“远方”位置，联锁方式开关在“联锁”位置；控制、电源开关位置正常；柜内运行设备正常，各继电器接点无抖动现象，无异味；封堵严密、良好，无积水，箱门关闭严密；加热器及驱潮电阻正常；接地线端子紧固，各接线端子无显著松脱现象；天气潮湿季节无凝露现象；呼吸孔应有纱网及防尘棉垫；保护压板实际位置满足运行工况要求,/10/2,电力调度系统值长专题培训课程,第60页,4.1,当,GIS,设备进行正常操作时，为了预防触电危险，禁止触及外壳，并保持一定距离。操作时，禁止在设备外壳上进行任何工作。手动操作刀闸或接地刀闸时，操作人员必须戴绝缘手套。,4.2,全部开关操作，正常情况下必须在控制室内利用监控机或测控柜开关操作把手进行远方操作，只有在远方控制出现故障或其它原因不能进行远方操作，在征得相关领导同意，才能到就地汇控柜上进行操作。操作前，应确认无人在,GIS,设备外壳上工作，如发觉有些人在,GIS,室，则应通知其离开外壳后，方可进行操作。,/10/2,电力调度系统值长专题培训课程,第61页,4.3 GIS,开关、刀闸、接地刀闸普通情况下禁止手动操作，只有在检修、调试时经上级领导同意方能使用手动操作，操作时必须有专业人员在现场进行指导。,4.4,需在就地汇控柜上进行操作时，首先要核实各设备实际位置，确定要操作某一设备时，在汇控柜上将操作方式选择开关打至“就地”，联锁方式选择开关仍在“联锁”位置（联锁方式选择开关等同于防误闭锁装置，取消联锁视同解锁，应推行解锁同意手续），然后进行操作。操作完后，要及时把控制方式选择开关切至“远方”。最终查看设备位置指示是否正确。,/10/2,电力调度系统值长专题培训课程,第62页,4.9,开关检修时，测控屏上有“遥控”压板，也应断开。,4.10,刀闸、接地刀闸机构箱底部有解除,/,闭锁选择连杆，正常应在解除位置并锁住。在检修时将检修地点周围可能来电侧刀闸和已合地刀连杆置于闭锁位置，用常规锁锁住，将钥匙放置于要求地点并做好统计。,4.11,刀闸、接地刀闸有手动,/,电动切换开关，正常应在“电动”位置。在检修时将检修地点周围可能来电侧刀闸和已合地刀切换开关置于“手动”位置。,/10/2,电力调度系统值长专题培训课程,第63页,5 GIS设备异常和故障处理,/10/2,电力调度系统值长专题培训课程,第64页,5.5 GIS,发生故障有气体外逸时处理：,5.5.1 GIS,设备发生故障有,SF6,气体外逸时，全体人员马上撤离现场，并马上投入全部通风设备（室内）。,5.5.2,在事故发生后,15,分钟之内，只准抢救人员进入,GIS,室内。,4,小时内任何人进入,GIS,室必须穿防护服、戴防护手套及防毒面具。,4,小时后进入,GIS,室内虽可不用上述办法，但清扫设备时仍需采取上述安全办法,5.5.3,若故障时有些人被外逸气体侵袭，应马上送医院诊治。,5.5.4,处理,GIS,内部故障时，应将,SF6,气体回收加以净化处理，禁止直接排放到大气中。,5.5.5,防毒面具、塑料手套、橡皮靴及其它防护用具必须用肥皂洗涤后晾干，预防低氟化合物剧毒伤害人身。并应定时进行检验试验，使其经常处于备用状态。,/10/2,电力调度系统值长专题培训课程,第65页,6 GIS设备检修时运行专业安全办法,/10/2,电力调度系统值长专题培训课程,第66页,6.3,母线刀闸（以,母为例）检修：断开开关及两侧刀闸，将,母设备全部倒置,母运行，,母置检修状态，断开对应控制电源、操作电源及二次压板。在工作地点按间隔作暂时围栏，间隔内,母刀闸气室设置检修标识，本间隔其它气室均设置运行标识。将汇控柜,母和线路刀闸操作把手闭锁并悬挂运
