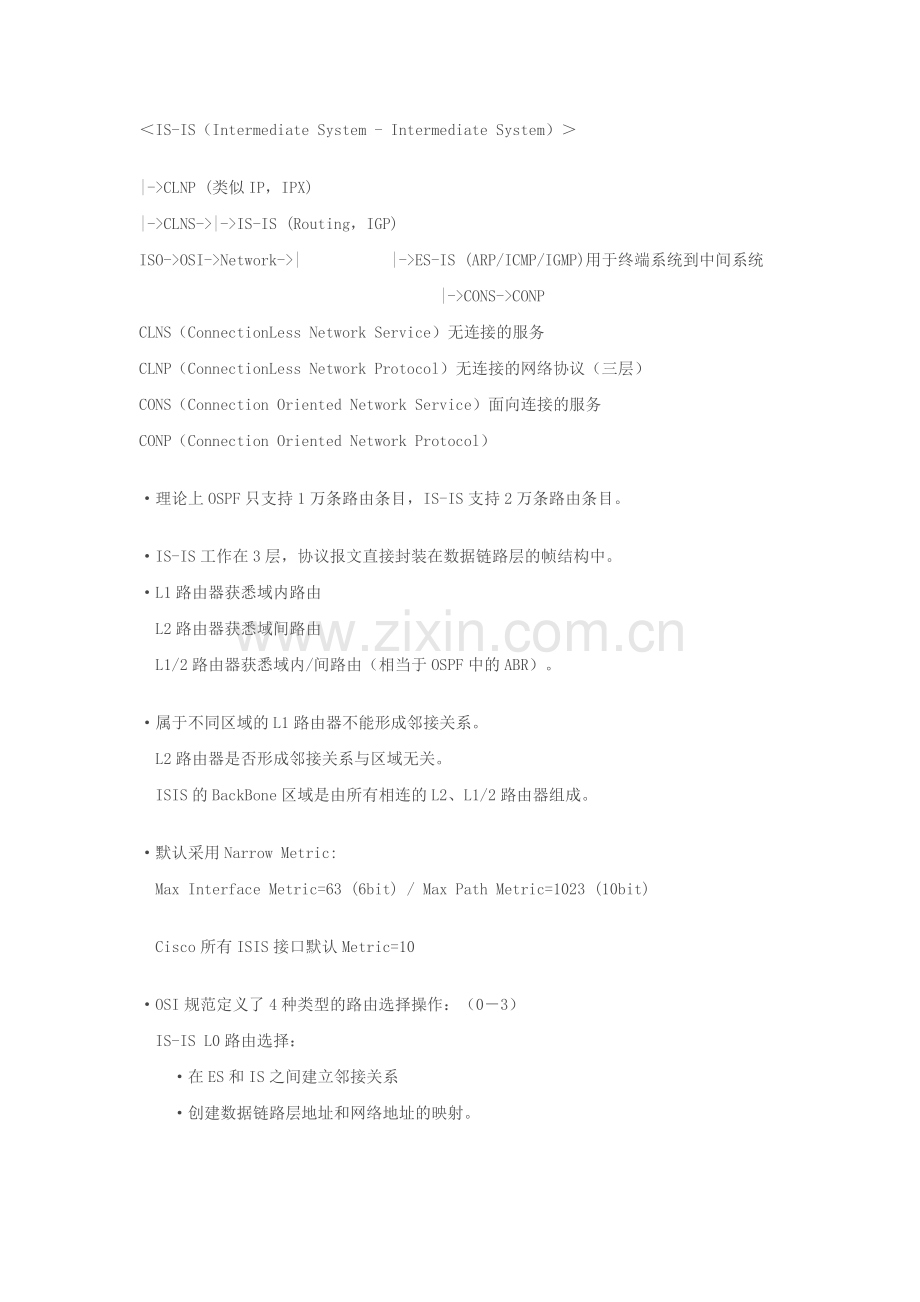

＜IS-IS（Intermediate System - Intermediate System）＞
|->CLNP (类似IP，IPX)
|->CLNS->|->IS-IS (Routing，IGP)
ISO->OSI->Network->|　　    |->ES-IS (ARP/ICMP/IGMP)用于终端系统到中间系统
                   |->CONS->CONP
CLNS（ConnectionLess Network Service）无连接的服务
CLNP（ConnectionLess Network Protocol）无连接的网络协议（三层）
CONS（Connection Oriented Network Service）面向连接的服务
CONP（Connection Oriented Network Protocol）
·理论上OSPF只支持1万条路由条目，IS-IS支持2万条路由条目。
·IS-IS工作在3层，协议报文直接封装在数据链路层的帧结构中。
·L1路由器获悉域内路由
　L2路由器获悉域间路由
　L1/2路由器获悉域内/间路由（相当于OSPF中的ABR）。
·属于不同区域的L1路由器不能形成邻接关系。
　L2路由器是否形成邻接关系与区域无关。
　ISIS的BackBone区域是由所有相连的L2、L1/2路由器组成。
·默认采用Narrow Metric:
　Max Interface Metric=63 (6bit) / Max Path Metric=1023 (10bit)
　Cisco所有ISIS接口默认Metric=10
·OSI规范定义了4种类型的路由选择操作：（0－3）
　IS-IS L0路由选择：
　　·在ES和IS之间建立邻接关系
　　·创建数据链路层地址和网络地址的映射。

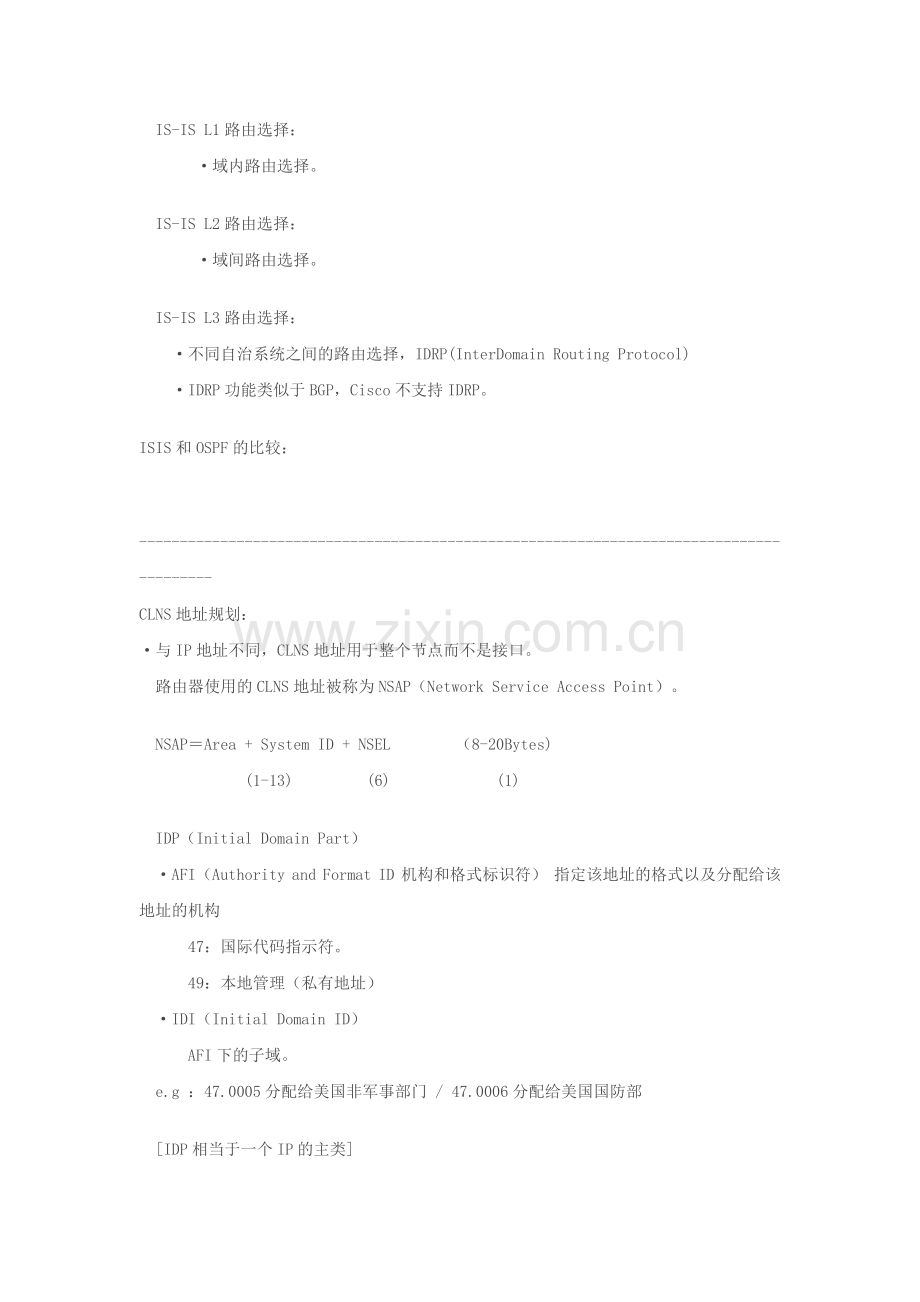

　IS-IS L1路由选择：　　
    ·域内路由选择。
　IS-IS L2路由选择：　　
    ·域间路由选择。
　IS-IS L3路由选择：　　
　　·不同自治系统之间的路由选择，IDRP(InterDomain Routing Protocol)
　　·IDRP功能类似于BGP，Cisco不支持IDRP。
ISIS和OSPF的比较：

----------------------------------------------------------------------------------------
CLNS地址规划：
·与IP地址不同，CLNS地址用于整个节点而不是接口。
　路由器使用的CLNS地址被称为NSAP（Network Service Access Point）。
　NSAP＝Area + System ID + NSEL　　　　（8-20Bytes)
       (1-13)     (6)       (1)
　IDP（Initial Domain Part）
　·AFI（Authority and Format ID 机构和格式标识符） 指定该地址的格式以及分配给该地址的机构
　　　47：国际代码指示符。
　　　49：本地管理（私有地址）
　·IDI（Initial Domain ID）
　　　AFI下的子域。　
　e.g ：47.0005分配给美国非军事部门 / 47.0006分配给美国国防部
　[IDP相当于一个IP的主类]
　DSP（Domain-Specific Part）
　·HODSP（High Order DSP）
　　　将一个AS划分成多个Area。
　　　[HODSP相当于IP子网]
　·System ID
　　　唯一标识某台设备。
　　　[System ID相当于Router-ID]
　·NSEL（NSAP Selector）
　　　标识设备中的进程。
　　　[相当于端口号]
　　　在路由选择中，NSEL＝00
　·当NSEL＝00时，被称为NET（Network Entity Title）
·与OSPF不同，ISIS路由器只能是一个Area的成员，
　其NET地址有如下限制：
　1）同一Area的所有路由器必须使用相同的区域地址。
　2）ES只能识别同一子网具有相同区域地址的IS/ES。
　3）L1路由器域内路由选择基于Sys ID。因此，同一Area每个ES/IS必须有唯一的Sys ID。
　4）所在骨干区域的L2、L1/L2路由器也必须有唯一的Sys ID。
　5）NET地址的起始和结束都必须为1Byte.（49.xxxxxxxxx.00）
·SNPA（SubNetwork Point of Attachment）
　就是3层NET地址对应的2层地址。通常为MAC/HDLC/DLCI
·Circuit ID
　为每个接口分配一个Circuit ID (1Byte)，用于区分不同接口。本地有效。
　P2P: 0x00 / LAN: 1921.6800.0001.01 (R1.01 CISCO路由器上使用主机名表示，而不是system ID来表示)
·域间路由选择使用Area ID
　域内路由选择使用System ID
·L1路由器不知道L2的数据库，它只知道如何到达最近的L1/L2路由器。
　在L1/L2路由器上算出最短路径。
·PDU（Protocol Data Unit）
　从一个节点的OSI层到另一个节点对等的OSI层的数据单元称为PDU。
IS-IS的四种报文
这四种报文都是直接封装在二层中的：
·Hello（ESH/ISH/IIH）：用于建立和维护邻接关系。
·LSP（Link-State PDU）：用于分发链路状态信息。是详细信息（类似LSA）
·PSNP（Partial Sequence Number PDU）：用于请求和确认LSP，包含LSDB中的部分LSP的摘要信息。　（类似LSR/ACK）在点到点链路中，充当了ACK
·CSNP（Complete Sequence Number PDU）：用于LSDB的同步，包含LSDB中的所有LSP的摘要信息。　   （类似DBD）
　以上每种报文都分为L1/L2，IIH多加一种P2P IIH.
在以太网中，LSP和hello报文是发向组播地址
在点到点链路上，是发向单播地址
·aging times---LSP每隔15分钟发送一次，老化时间从20分钟倒计时到0。
·TLV（Type Length Value)
　CLV（Code Length Value）
　ISIS的协议报文：通用的LSP头部＋TLV
　TLV可灵活的将数据添加到LSP中，从而增加了扩展性，支持多种其他协议。（IPV6/MPLS）
·ISIS支持2种链路状态：Broadcast/P2P
·在Broadcast模式下，所有路由器彼此都形成邻接关系。
　但每台路由器只通告它与伪节点的邻接关系。
　由DIS代表整个LAN发送LSP信息。
·选举DIS顺序：
　1）接口优先级（默认64）
　2）最大MAC地址
·对于L1&L2分别选举DIS。
　不存在Back DIS。
　DIS具有抢占权。
　DIS是接口概念。

·P2P：Unicast    使用单播发送hello
　Broadcast：Multicast MAC组播地址    使用二层MAC组播地址发送hello
·L1 IIH发向：0180.C200.0014
·L2 IIH发向：0180.C200.0015

　Hello＝10S　　Hold＝3＊Hello＝30S
　DIS's Hello : 3.3S　（10/3)

　　　　　　　　　　　CSNP　　　　　　　　　　　PSNP
　　Broadcast　由DIS每隔10S发送一次　　　　　请求缺少的LSP/确认已收到的LSP
　　P2P　　　　只在邻居建立的时候发送一次　　 请求缺少的LSP/确认已收到的LSP
              之后只发送描述拓扑变化的LSP
-----------------------------------------------------------------------------------------
＜IS－IS＞
R2(config)#router isis
R2(config-router)#net 49.0001.0000.0000.0002.00
R2(config-router)#int s0
R2(config-if)#ip router isis （接口启用ISIS）
R1#show clns neighbors   显示IS或ES邻居
R1#show clns is-neighbors 和第一条命令的显示内容不一样，互相之间互补,
R1#show isis hostname   看systemID和主机名的映射关系
R1#show ip protocols
R1#show clns protocol   显示路由器中特定IS-IS进程信息
R1#show isis topology   显示L1或L2的拓扑表
R1#show isis database   显示LSP信息
R1#show clns interface s0   显示接口的CLNS信息，可以显示hello时间，metric,优先级
R1#show clns is-neighbors 如果是在LAN链路上，可以看到伪节点的电路号,它不属于任何一个真实的路由器
默认都是L1/L2路由器
R2(config)#router isis
R2(config-router)#log-adjacency-changes all（显示邻居变化信息）需要手工做，其它路由协议默认就有这一命令
R1#clear clns neighbors
R1#clear isis *        清除数据库中所有邻居的LSP
＜改Hello/Hold＞
R2(config)#int s0
R2(config-if)#isis hello-interval 1
R2(config-if)#isis hello-multiplier 10 修改乘数值
·不会影响邻居建立。
优化
R2(config)#router isis
R2(config-router)#is-type level-1　（设置为L1路由器）
L1/L2路由器会自动下发默认路由给域内的L1路由器。
条件：1、L1/L2必须和其他区域路由器形成邻接关系。
　　　2、此L1/L2路由器将LSP的ATT＝1，通告给区域内的L1，也即和本区域内的路由器形成L1关系
　　　3、表明此L1/L2有到达其他区域的路径。
默认路由Seed Metric=0
R2(config)#int s0
R2(config-if)#isis metric 8　（接口改Metric，可单独针对L1或L2来改）
还是遵循：路由流向入口改Metric。
R2(config)#int s0
R2(config-if)#isis circuit-type level-1（接口设置Level）

R4(config)#int e0
R4(config-if)#isis priority 65（设置接口优先级）
＜被动接口＞

R4(config-router)#passive-interface loopback 3
　（宣告Loopback3，而且不计算Loopback3的Metric)
R4(config-router)#passive-interface ethernet 0
　（不发Hello包，邻居关系Down）
＜路由汇总＞
在本区域的边界路由上做汇总。（类似于OSPF的域间汇总）
R3(config)#router isis
R3(config-router)#summary-address 3.0.0.0 255.0.0.0 （默认L2）
本地产生　i su   3.0.0.0/8 [115/10] via 0.0.0.0, Null0
只发送汇总路由出去。
路由泄露Route-Leaking
router isis
redistribute isis ip level-2 into level-1 distribute-list 100
access-list 100 permit ip 100.1.1.0 0.0.0.0 any 只能用扩展访问列表
泄露的路由前面会打上ia
漏给L1的路由默认COST值是148
在frame-delay下运行ISIS，要按下面来做
router(config-if)#frame-delay map clns * broadcast
＜认证＞仅支持明文
1）Link Authentication：
　R2(config)#int s0
　R2(config-if)#isis password wolf　（默认L1）
　L1和L2类型的邻接关系需要配置各自的认证。
2）Area Authentication：
　R1(config)#router isis
　R1(config-router)#area-password ccie
　如果区域认证失败，仍然可以起邻居，但会导致L1 LSP交换失败，
　最终将会有某些路由器路由不完整。
　因为area-password是在L1 LSP/CSNP/PSNP中传递的。
　所以只能用来验证L1层的信息交换。
3）ISIS Domain Authentication：
　R1(config)#router isis
　R1(config-router)#domain-password ccnp
　如果ISIS域认证失败，仍然可以起邻居，但会导致L2 LSP交换失败，
　最终将会有某些路由器路由不完整。
　因为domain-password是在L2 LSP/CSNP/PSNP中传递的。
　所以只能用来验证L2层的信息交换。
＜区域迁移＞
·一台ISIS路由器默认最多属于3个区域。
　R3(config-router)#max-area-addresses （3－254）
　配置多个NET地址，将原来NET地址删除。
