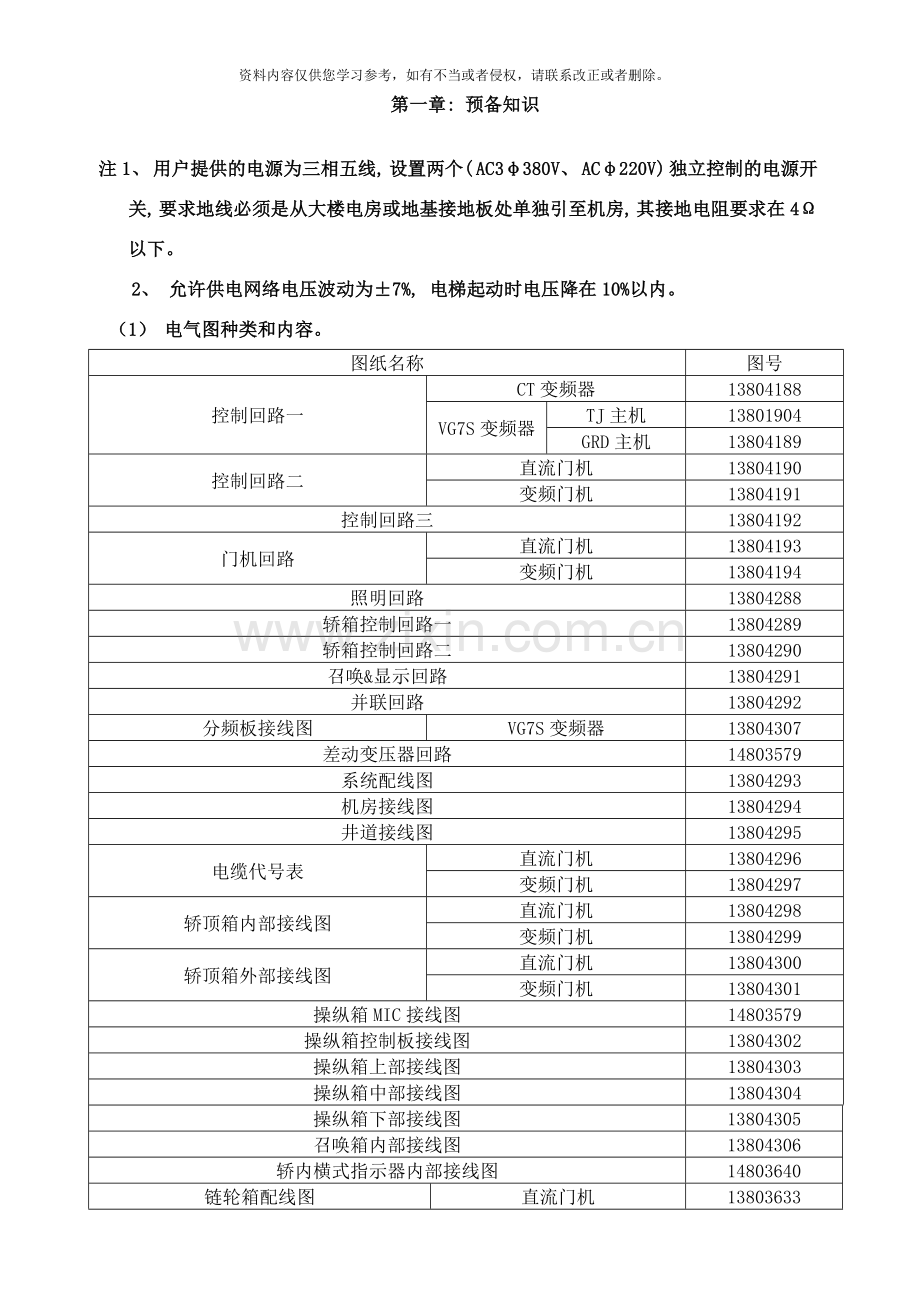

第一章: 预备知识

注1、 用户提供的电源为三相五线, 设置两个( AC3φ380V、 ACφ220V) 独立控制的电源开关, 要求地线必须是从大楼电房或地基接地板处单独引至机房, 其接地电阻要求在4Ω以下。
2、 允许供电网络电压波动为±7%, 电梯起动时电压降在10%以内。
（1） 电气图种类和内容。
图纸名称
图号
控制回路一
CT变频器
13804188
VG7S变频器
TJ主机
13801904
GRD主机
13804189
控制回路二
直流门机
13804190
变频门机
13804191
控制回路三
13804192
门机回路
直流门机
13804193
变频门机
13804194
照明回路
13804288
轿箱控制回路一
13804289
轿箱控制回路二
13804290
召唤&显示回路
13804291
并联回路
13804292
分频板接线图
VG7S变频器
13804307
差动变压器回路
14803579
系统配线图
13804293
机房接线图
13804294
井道接线图
13804295
电缆代号表
直流门机
13804296
变频门机
13804297
轿顶箱内部接线图
直流门机
13804298
变频门机
13804299
轿顶箱外部接线图
直流门机
13804300
变频门机
13804301
操纵箱MIC接线图
14803579
操纵箱控制板接线图
13804302
操纵箱上部接线图
13804303
操纵箱中部接线图
13804304
操纵箱下部接线图
13804305
召唤箱内部接线图
13804306
轿内横式指示器内部接线图
14803640
链轮箱配线图
直流门机
13803633
变频门机控制器接线图
变频门机
13804312
元件代号说明
13804313
井道极限开关接线图
14803614
轿底称重装置接线
14803623
GRM电机接线图
GRM主机
14803634
GRD电机接线图
GRD主机
14803635
接地
14803680
机房敷线
13802707
井道通讯电缆接线工艺
13804376

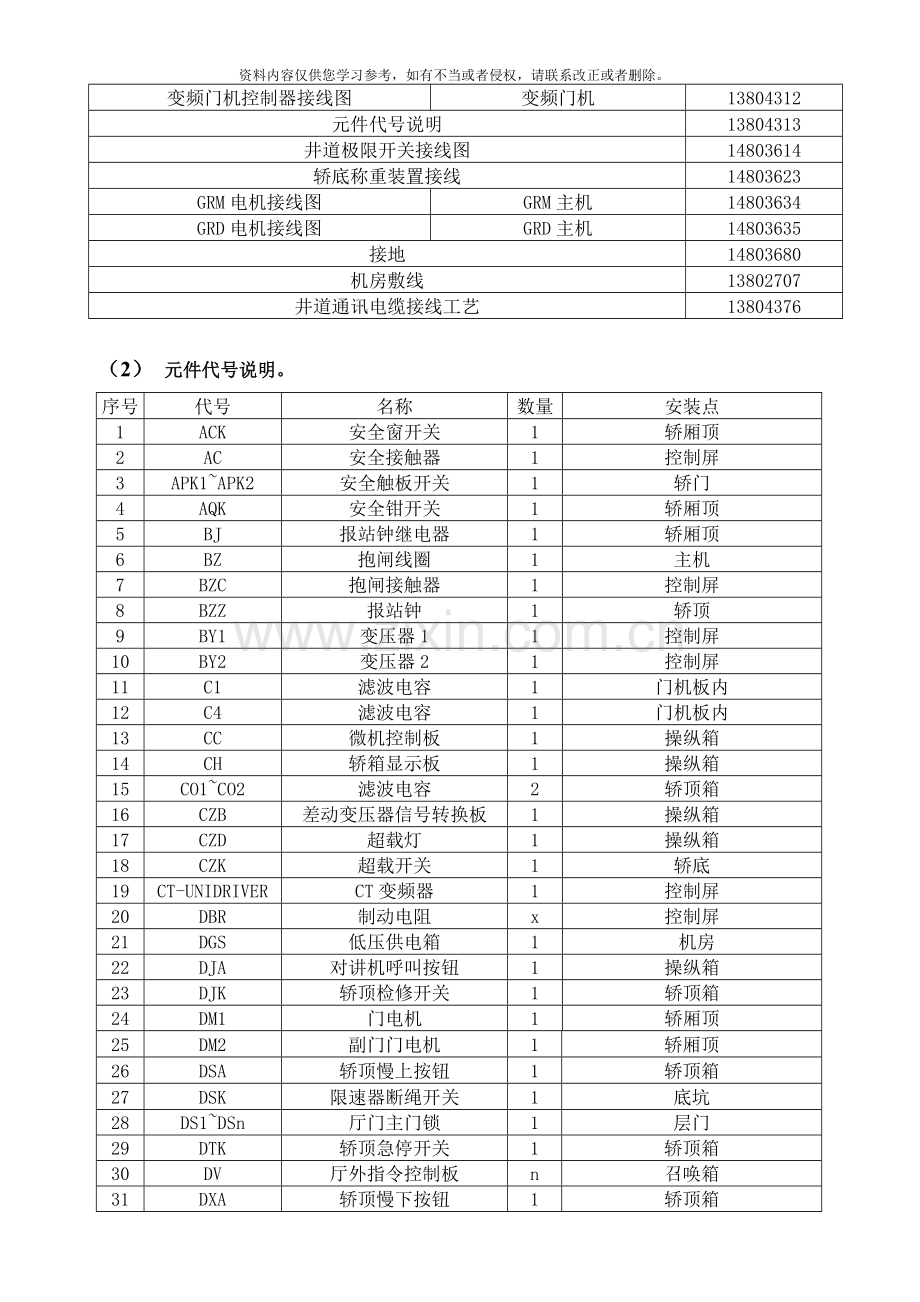

（2） 元件代号说明。
序号
代号
名称
数量
安装点
1
ACK
安全窗开关
1
轿厢顶
2
AC
安全接触器
1
控制屏
3
APK1~APK2
安全触板开关
1
轿门
4
AQK
安全钳开关
1
轿厢顶
5
BJ
报站钟继电器
1
轿厢顶
6
BZ
抱闸线圈
1
主机
7
BZC
抱闸接触器
1
控制屏
8
BZZ
报站钟
1
轿顶
9
BY1
变压器1
1
控制屏
10
BY2
变压器2
1
控制屏
11
C1
滤波电容
1
门机板内
12
C4
滤波电容
1
门机板内
13
CC
微机控制板
1
操纵箱
14
CH
轿箱显示板
1
操纵箱
15
CO1~CO2
滤波电容
2
轿顶箱
16
CZB
差动变压器信号转换板
1
操纵箱
17
CZD
超载灯
1
操纵箱
18
CZK
超载开关
1
轿底
19
CT-UNIDRIVER
CT变频器
1
控制屏
20
DBR
制动电阻
x
控制屏
21
DGS
低压供电箱
1
机房
22
DJA
对讲机呼叫按钮
1
操纵箱
23
DJK
轿顶检修开关
1
轿顶箱
24
DM1
门电机
1
轿厢顶
25
DM2
副门门电机
1
轿厢顶
26
DSA
轿顶慢上按钮
1
轿顶箱
27
DSK
限速器断绳开关
1
底坑
28
DS1~DSn
厅门主门锁
1
层门
29
DTK
轿顶急停开关
1
轿顶箱
30
DV
厅外指令控制板
n
召唤箱
31
DXA
轿顶慢下按钮
1
轿顶箱
32
D-1~D-4
门机二极管
4
轿顶箱
33
D36
轿顶36V插座
1
轿顶照明箱
34
D220
轿顶220V插座
1
轿顶照明箱
35
EC
微机控制主板
1
控制屏
36
FJK
机房检修开关
1
控制屏
37
FLS
双向可控硅
1
门机板内
38
FM
蜂鸣器
1
操纵箱
39
FPK
副触板短接开关
1
门机链轮箱
40
FS1
风扇
1
轿厢顶
41
FS2
风扇
1
控制屏
42
FTK
屏内急停开关
1
控制屏
43
FUJI-VG7S
富士变频器
1
控制屏
44
GK1
关门减速开关
1
门机链轮箱
45
GM
光幕
1
轿门
46
GMA
轿内关门按钮
1
操纵箱
47
GMJ
关门继电器
1
控制屏
48
GMK
关门终端
1
门机链轮箱
49
GS
轿门门锁
1
轿厢
50
HCK
缓冲器开关
2
底坑
51
H36
底坑36V插座
1
底坑照明箱
52
H220
底坑220V插座
1
底坑照明箱
53
IM
电动机
1
机房
54
IN
轿箱指令控制板
n
操纵箱
55
IP
对讲机
1
操纵箱
56
JAD
轿顶安全灯
1
轿厢顶
57
JLA
警铃按钮
1
操纵箱
58
JL1
轿顶铃
1
轿顶箱
59
JL2
厅铃
1
厅外
60
JMC
轿门门锁接触器
1
控制屏
61
JMK
轿门门锁
1
轿门
62
JSQ
计数器
1
控制屏
63
JTK
轿内急停开关
1
操纵箱
64
KAD
底坑安全灯
1
底坑
65
KGY
开关电源
1
控制屏
66
KGY1
开关电源
1
井道
67
KK1、 KK2
开门减速开关
2
门机链轮箱
68
KMA
轿内开门按钮
1
操纵箱
69
KMD
开门灯
1
操纵箱
70
KMJ
开门继电器
1
控制屏
71
KMK
开门终端
1
门机链轮箱
72
KPC
微动平层接触器
1
控制屏
73
KSJ
微动平层速度检测继电器
1
控制屏
74
KTK
底坑急停开关
1
底坑
75
K1~K7
控制开关
7
控制屏
76
K8
轿顶门机电源开关
1
轿顶箱
77
K9
轿内风扇开关
1
操纵箱
78
K10
轿内照明开关
1
操纵箱
79
K11~K12
刀闸开关250V 15A
2
机房低压供电箱
80
K13
轿顶副门机电源开关
1
轿顶箱
81
K17
轿顶照明开关
1
轿顶照明箱
82
K18
底坑照明开关
1
底坑照明箱
83
MC
运行接触器
1
控制屏
84
MJB
门机板
1
控制屏
85
MQG
门区感应器
1
轿顶
86
MQJ
门区继电器
1
控制屏
87
MSC
门联锁接触器
1
控制屏
88
MZK
满载开关
1
轿底
89
NJK
轿内检修开关
1
操纵箱
90
NSA
轿内上行开关
1
操纵箱
91
NTC
电机热敏电阻
1
电动机内
92
NXA
轿内下行开关
1
操纵箱
93
ORK
门受阻开关
1
门机链轮
94
PG
旋转编码器
1
电动机
95
PG1
门机旋转编码器
1
变频门机内
96
PG2
副门门机旋转编码器
1
副门变频门机内
97
PTK
泊梯开关
1
泊梯层
98
QZK
轻载开关
1
轿底
99
R1~R2
电阻
2
门机板内
100
R-1~R-4
门机电阻
4
门机链轮箱
101
SHK
上强迫缓速开关
1
井道
102
SHK1
上强迫缓速开关1
1
井道
103
SJ
上行继电器
1
控制屏
104
SJK
司机开关
1
操纵箱
105
SPB
语音报站装置
1

106
SPA
司机经过按钮
1
操纵箱
107
SQG
上平层感应器
1
轿顶
108
SWK
上限位开关
1
井道
109
SZK
上极限开关
1
井道
110
TDG
停电柜投入开关
1
停电柜
111
TJ
无呼关灯关风扇继电器
1
控制屏
112
TKJ
停电柜切除信号
1
控制屏
113
TL1
应急照明
1
轿厢
114
TL2
日光灯
4
轿厢顶
115
XFK
消防开关
1
基站
116
XHK
下强迫缓速开关
1
井道
117
XHK1
下强迫缓速开关1
1
井道
118
XQG
下平层感应器
1
轿顶
119
XWJ
相序继电器
1
控制屏
120
XWK
下限位开关
1
井道
121
XZK
下极限开关
1
井道
122
YC
电源接触器
1
控制屏
123
YD
电源指示灯
1
控制屏
124
YSA
延时关门按钮
1
操纵箱
125
YSD
延时关门灯
1
操纵箱
126
ZAK
主机急停开关
1
电动机
127
ZCK
限速器开关
1
机房
128
ZDK
电源总开关
1
控制屏
129
ZYK
专用开关
1
操纵箱
130
1APK1~1APK2
副门安全触板开关
1
轿门
131
1DS1~1DSn
厅门被动门门锁
n
厅门
132
1FPK
副门副触板短接开关
1
门机链轮箱
133
1GMJ
副门关门继电器
1
控制屏
134
1KMJ
副门开门继电器
1
控制屏
135
1MJB
副门门机板
1
控制屏
136
1NA~nNA
轿内指令按钮
n
操纵箱
137
1ND~nND
轿内指令灯
n
操纵箱
138
1ORK
副门门受阻开关
1
轿门
139
1D-1~1D-4
副门门机二极管
4
轿顶箱
140
1R-1~1R-4
副门门机电阻
4
门机链轮箱
141
1SA~nSA
厅外上召按钮
n
厅外召唤箱
142
1SD~nSD
厅外上召灯
n
厅外召唤箱
143
2XD~nXD
厅外下召灯
n
厅外召唤箱
144
2XA~nXA
厅外下召按钮
n
厅外召唤箱

（3） 控制柜内部主要部件安装图。

序号说明:
1
制动电阻
12
相序继电器、 安全接触器、 门锁接触器、 微动平层接触器、 继电器
2
变频器
13
空气开关
3
运行接触器( MC)
14
门机板、 主副开关门继电器
4
抱闸接触器( BZC)
15
分频板
5
主接触器( YC)
16
端子排( FL1、 FL2)
6
电机端子(U、 V、 W)
17
开关电源
7
电源端子( S、 R、 T)
18
差动变压器电源
8
电源灯
19
硅整流堆
9
检修开关
20
变压器
10
急停开关
21
MIC座
11
控制器主板( GRSM-Sup)

第二章: 系统控制板( 主板) 说明
一、 GRSM-Sup部分名称

1、 具体名称列表如下
代码
名称
用途简介
备注
1
JP4
通讯接口
与轿厢、 外呼通讯
2
JP5
通讯接口
并联、 群控通讯
3
JP6
模拟速度给定接口

4
JP7
差分编码器接口

5
JP8
集电极开路、 推挽输出型编码器接口

6
JP15
RS232/485 MODEM远程监控接口

7
J1
并联、 群控接口终端电阻

8
J2
RS232/485通讯选择

9
J3、 J4、 J5、 J6
编码器选择跳线
选择编码器的输入类型
10
J7
RS485终端电阻跳线

11
J8
手持编程器电源选择
决定JP15接口的作用
12

液晶操作器

13
JP13
现场编程输入接口

14
JP12
主板电源输入接口

15

输入LED显示

16

输出LED显示

2、 输入LED简介

上排指示灯, 从左到右为A, B, C, 1, 2, 3……25, 26
对应输入为X28, X27, X26, X0, X1, X2……X24, X25
具体见下表:

A
B
C
1
2
……
24
25
26
LED显示
X28
X27
X26
X0
X1
……
X23
X24
X25
输入点

3、 输出LED简介

下排指示灯, 从左到右为 D1, D2, D3……D15, D16
对应输出为Y0, Y1, Y2……Y14, Y15
具体见下表:

D1
D2
D3
D4
D5
……
D14
D15
D16
LED显示
Y0
Y1
Y2
Y3
Y4
……
Y13
Y14
Y15
输出点

4、 跳线说明
跳线在系统中所占有的位置比较小, 可设置错误带来的问题却很多, 下面就系统中每个跳线的外形和具体含义做一番说明。

跳线器
具体含义
备注
J1
并联、 群控接口终端电阻, 电梯做并联或群控时总是短接J1, 接入内置的通讯终端电阻, 以增强系统抗干扰能力。

J2
J2用于RS232/RS485 的选择,
短接<J2.1-J2.2>, 通讯方式为 RS232, 能够配置 MODEM 和 电话线, 进行远程监控。
短接<J2.2-J2.3>, 通讯方式为 RS485, 进行集中监控。
选择RS485时需短接J7, 接入终端电阻, 以增强系统抗干扰能力。

J3、 J4
J5、 J6
使用差分编码器时, 则JP7接线, 适用于CT、 KEB等变频器,
此时短接跳线 <J3.1-J3.2> 、 <J4.1-J4.2>、 <J5.1-J5.2>、 <J6.1-J6.2>。
使用集电极开路输出或推挽输出编码器时, 则JP8接线, 适用于富士等变频器, 此时短接跳线<J3.1-J3.2> 、 <J4.1-J4.2>、 <J5.2-J5.3>、 <J6.2-J6.3>。
编码器使用外部电源时短接J3.1-J3.2、 J4.1-J4.2; 使用内部电源时短接J3.2-3.3、 J4.2-4.3
J7
RS485通讯终端电阻跳线, 抗干扰作用, 此时J2跳接<J2.2-J2.3>

J8
手持编程器5V电源, 短接后JP15的第9脚有5V电压
注: 不接手持编程器时严禁将J8短接.

5、 输入输出接口定义
1） 外部输入接口定义:
主控制器左上角开始的JP1、 JP2、 JP3端子为外部开关信号输入口, 其中JP3.9 和 JP3.10 需要外部 +24V 电源输入, 作为外部输入信号的隔离电源, 具体每个输入点定义见下表:
插座号
端子号
输入输出类型
定义
输入类型
LED
JP1
JP1.1
Input
X0, 闭合时为正常状态, 断开时为检修状态
常闭
1
JP1.2
Input
X1, 上行信号.在检修时闭合为点动上行, 在司机时闭合为上行换向
常开
2
JP1.3
Input
X2, 下行信号.在检修时闭合为点动下行, 在司机时闭合为下行换向
常开
3
JP1.4
Input
X3, 上行多层终端换速开关, 2米/秒以上电梯要求使用
常闭
4
JP1.5
Input
X4, 下行多层终端换速开关, 2米/秒以上电梯要求使用
常闭
5
JP1.6
Input
X5, 上行限位开关
常闭
6
JP1.7
Input
X6, 下行限位开关
常闭
7
JP1.8
Input
X7, 上行单层终端换速开关
常闭
8
JP1.9
Input
X8, 下行单层终端换速开关
常闭
9
JP1.10
Input
X9, 上平层感应器
常闭
10
JP2
JP2.1
Input
X10, 下平层感应器
常闭
11
JP2.2
Input
X11, 调速器故障输出信号
常开
12
JP2.3
Input
X12, 消防中心开关
常开
13
JP2.4
Input
X13, 安全回路接触器检测
常开
14
JP2.5
Input
X14, 门锁回路接触器检测
常开
15
JP2.6
Input
X15, 调速器进线接触器检测
常闭
16
JP2.7
Input
X16, 调速器出线接触器检测
常开
17
JP2.8
Input
X17, 抱闸接触器检测
常开
18
JP2.9
Input
X18, 门区信号输入
常闭
19
JP2.10
Input
X19, 调速器运行信号检测
常开
20
JP3
JP3.1
Input
X20, 微动平层接触器检测
常开
21
JP3.2
Input
X21, 消防员开关
常开
22
JP3.3
Input
X22, 抱闸机械开关检测
常闭
23
JP3.4
Input
X23, 轿门锁回路接触器检测
常开
24
JP3.5
Input
X24, 备用
常开
25
JP3.6
Input
X25, 备用
常开
26
JP3.7

X0-X25 输入信号公共端

JP3.8

X0-X25 输入信号公共端

JP3.9

X0-X25隔离电路电源负极, 0V

JP3.10

X0-X25隔离电路电源正极, 24V

注意: 电梯使用富士变频器时, X11( 调速器故障输出信号) 的输入类型应为常开, 电梯使用CT变频器时, X11( 调速器故障输出信号) 的输入类型应为常闭; 抱闸机械开关未接时, X22( 抱闸机械开关检测) 输入类型应为常开; 速度<2米/秒, X3、 X4( 上、 下行终端换速开关) 输入输出类型应为常开。

2） 主板工作电源接口定义:
正视主控制器左边偏下为JP12端子, 它是为主控制器提供工作电源的接口, 由外部开关电源供电; 具体定义见下表:
插座号
端子号
定义

JP12

JP12.1
主控制器工作的0V电源
JP12.2
主控制器工作的0V电源
JP12.3
主控制器工作的+5V电源
JP12.4
主控制器工作的+24V电源
JP12.5
主控制器工作的0V电源
JP12.6
主控制器工作的0V电源

3） 主板通讯接口定义:
正视主控制器右上角为JP4、 JP5端子, JP4是作为连接外呼板和轿厢板的通讯端口, 必须采用双绞线, TXV+、 TXV-用一股双绞线, 而TXA+、 TXA-用另一股双绞线; JP5是作为并联或群控用接口, 作并联时对应连接两台主机的JP5.1、 P5.2和JP5.3三根线; 具体定义见下表:

插座号
端子号
定义
JP4
JP4.1
外呼和轿厢串行通讯信号, TXA1-
JP4.2
外呼和轿厢串行通讯信号, TXA1+
JP4.3
外呼和轿厢串行通讯电源, TXV- ( 0V)
JP4.4
外呼和轿厢串行通讯电源, TXV+ ( ＋24V)
JP5
JP5.1
并联或群控串行通讯信号, TXA2-
JP5.2
并联或群控串行通讯信号, TXA2+
JP5.3
并联或群控串行通讯电源, TXV- ( 0V)
JP5.4
并联或群控串行通讯电源, TXV+ ( ＋24V)

4） 安全检测接口定义:
主控制器下角中的JP11端子, 为安全回路和门锁回路的检测, +110V电压输入端口, 具体定义见下表:
插座号
端子号
输入输出类型
定义
LED

JP11
JP11.1
Input
X26, 安全回路检测正电压端, +110V输入,
C
JP11.2
Input
输入X26的0V端

JP11.3
Input
X27, 厅门锁回路检测正电压端, +110V输入
B
JP11.4
Input
输入X27的0V端

JP11.5
Input
X28, 轿门锁回路检测正电压端, +110V输入
A
JP11.6
Input
输入X28的0V端

5） 主板输出接口定义:
插座号
端子号
输入输出类型
定义
LED
JP9
JP9.1
Output
输出继电器 Y0, 抱闸输出
D1
JP9.2
Output
输出继电器 Y1, 消防中心信号输出
D2
JP9.3
Output
输出继电器 Y2, 调速器进线接触器
D3
JP9.4
Output
输出继电器 Y3 调速器出线接触器
D4
JP9.5

输出继电器 Y0, Y1, Y2, Y3 公共端

JP9.6
Output
输出继电器 Y4, 开门继电器( 主门)
D5
JP9.7
Output
输出继电器 Y5, 关门继电器( 主门)
D6
JP9.8
Output
输出继电器 Y6, 微动平层接触器
D7
JP9.9
Output
输出继电器 Y7, 备用
D8
JP9.10

输出继电器 Y4, Y5, Y6, Y7 公共端

JP10
JP10.1
Output
输出继电器 Y8, 开门继电器( 副门)
D9
JP10.2
Output
输出继电器 Y9, 关门继电器( 副门)
D10
JP10.3

输出继电器 Y8, Y9 公共端

JP10.4
Output
输出Y10, 调速器上行方向
D11
JP10.5
Output
输出Y11, 调速器下行方向
D12
JP10.6
Output
输出Y12, 调速器运行使能
D13
JP10.7
Output
输出Y13, 调速器多段速端口
D14
JP10.8
Output
输出Y14, 调速器多段速端口
D15
JP10.9
Output
输出Y15, 调速器多段速端口
D16
JP10.10

输出端口Y10-Y15的公共端

6） 模拟速度和力矩补偿给定接口定义

7） 其它接口

6)模拟速度和力矩补偿给定接口定义
插座号
端子号
输入输出类型
定义
JP6
JP6.1

空脚
JP6.2

模拟信号0V
JP6.3
Output
模拟速度给定, 输出到调速器的速度设定端, 0-10V信号
JP6.4
Output
模拟负载补偿信号, 输出到调速器的力矩补偿端, ±10V信号

7) 其它接口定义的说明
JP14:LCD人机界面接口, 其液晶显示操作面板, 不但能显示电梯速度、 方向、 状态, 而且还能显示电梯的给定速度曲线和反馈速度曲线。另外, 还可经过它设定电梯的各种参数、 查询电梯故障记录等。
8） 高速计数口ENCODER( JP7、 JP8)
在主控制器上标记为JP7、 JP8, 接收旋转编码器的反馈信号, 用于计算轿厢位置。
A.当主机电机为α同步电机, 变频器为CT变频器时, 接线如下图所示
此时跳线的设置如下:
B.当主机电机为异步电机, 变频器为富士变频器时, 接线如下图所示:

此时跳线的设置如下: ( 注: 现改用内部电源工作, 故将J3、 J4的跳线改为2、 3脚) 。
第三章 轿厢控制器( GRSM-02-B) 说明

1、 轿厢控制器的外观及部分名称:
具体名称如下表所述
代码
名称
用途简介
备注
1
JP6
串行通讯接口
与机房、 外呼的通讯
2
JP5
输入输出接插件

3
JP7
连接指令控制器端口

4
JP1
终端电阻

5
J2、 J3
跳线器

6
J1
跳线器

7
JP3、 JP4
开关门按钮接插件

2、 输入输出接口定义
插座号
端子号
输入/出类型
定义
JP2
01
Output
输出 TY0, 上到站钟
02
Output
输出 TY0, 上到站钟
03
Output
输出 TY1, 下到站钟
04
Output
输出 TY1, 下到站钟
05
Output
输出 TY2, 轿厢照明
06
Output
输出 TY2, 轿厢照明
07
Output
输出 TY3, 备用
08
Output
输出 TY3, 备用
09
Output
输出 TY4, 超载灯-
10
Output
输出 TY4, 超载灯+
11
Output
输出 TY5, 蜂鸣器-
12
Output
输出 TY5, 蜂鸣器+
13
Input
模拟量负载信号+
14
Input
模拟量负载信号-
15

RS485+
16

RS485-
17

备用
18

备用
19
Input
隔离电源输入电源+
20
Input
隔离电源输入电源-
JP3
01
Output
开门指示灯电源-
02
Output
开门指示灯电源+
03
Input
开门按钮TX19的一端
04
Input
开门按钮的另一端
JP4
01
Output
关门指示灯电源-
02
Output
关门指示灯电源+
03
Input
关门按钮TX20的一端
04
Input
关门按钮 的另一端
JP5
01

输入 TX0-TX18 信号公共端, 0V
02
Input
输入 TX0, 开门到位( 主门)
输入类型
常闭
03
Input
输入 TX1, 关门到位( 主门)
常闭
04
Input
输入 TX2, 安全触板
常闭
05
Input
输入 TX3, 超载
常闭
06
Input
输入 TX4, 满员
常开
07
Input
输入 TX5, 受阻反转( 主门)
常开
08
Input
输入 TX6, 受阻反转( 副门)
常开
09
Input
输入 TX7, 轻载、 防捣乱
常闭
JP5
10
Input
输入 TX8, 司机
常开
11
Input
输入 TX9, 专用
常开
12
Input
输入 TX10, 司机直驶
常开
13
Input
输入 TX11, 开门到位( 副门)
常闭
14
Input
输入 TX12, 关门到位( 副门)
常闭
15
Input
输入 TX13, 安全触板( 副门)
常闭
16
Input
输入 TX14, 光幕( 主门)
常开
17
Input
输入 TX15, 光幕( 副门)
常开
18
Input
输入 TX16, 备用
常开
19
Input
输入 TX17, 备用
常开
20
Input
输入 TX18, 备用
常开
JP6
01

与轿厢、 召唤控制器等串行通讯的+24V电源
此引脚的代码为TXV+
02

与轿厢、 召唤控制器等串行通讯的0V电源
此引脚的代码为TXV-
03

与轿厢、 召唤控制器等串行通讯的正端信号
此引脚的代码为TXA+
04

与轿厢、 召唤控制器等串行通讯的负端信号
此引脚的代码为TXA-
注: 无副门时, TX11( 开门到位( 副门) ) 、 TX12( 关门到位( 副门) ) 、 TX13( 安全触板( 副门) ) 的输入类型均改为常开。

第四章 指令控制器( GRSM-03-B) 说明
1、 指令控制器的外观及各部分名称
具体名称如下表所述
代码
名称
用途简介
备注
1
JP9
指令控制器级联接口

2
JP10
指令控制器级联接口

3
JP3
连接指令按钮接口

2、 输入输出接口定义
指令控制器在系统中的作用是接受指令按钮的输入并输出点灯的电压, 每8层楼须接一块指令控制器, 楼层高度超过8层时, 指令控制器能够级联, 最大级联数为6块。但如果该电梯增加语音报站功能, 则使用1#指令控制器( 紧挨轿厢控制器) 作为连接语音报站器的控制器, 2#指令控制器才开始接指令按钮。
1） 只作为指令按钮控制器
引脚号
1#指令控制器插脚定义
2#指令控制器插脚定义
3#指令控制器插脚定义
JP1
接第1层指令按钮
接第9层指令按钮
接第17层指令按钮
JP2
接第2层指令按钮
接第10层指令按钮
接第18层指令按钮
JP3
接第3层指令按钮
接第11指令按钮
接第19层指令按钮
JP4
接第4层指令按钮
接第12层指令按钮
接第20层指令按钮
JP5
接第5层指令按钮
接第13层指令按钮
接第21层指令按钮
JP6
接第6层指令按钮
接第14层指令按钮
接第22层指令按钮
JP7
接第7层指令按钮
接第15层指令按钮
接第23层指令按钮
JP8
接第8层指令按钮
接第16层指令按钮
接第24层指令按钮
第五章 召唤及显示控制器说明
1、 召唤及显示控制器的各部分名称
具体名称如下表所述
代码
名称
用途简介
备注
GR-04-VRA
GR-04-S(L)VRA
1
JP5
JP3
CAN通讯电源接口
四芯双绞线
2
JP1
JP1
上行召唤按钮接口

3
JP2
JP2
下行召唤按钮接口

4
JP3

1, 2脚为泊梯输入

5
JP4

1.2(3.4)为上行(下行)报站灯接口

6
J6、 J7
J3、 J4
通讯终端电阻跳线器

7
SW1
S1
地址设置跳线器

8
SW2

锁梯设置跳线器

9
点阵显示
点阵显示
指示楼层、 方向

1) 输入输出点定义
端口、 接插件
具体定义
GR-04-VRA
GR-04-S(L)VRA
JP5
JP3
串行通讯接口, 其中1脚为TXV+, 2脚为TXV-, 3脚为TXA+, 4脚为TXA-。
JP2
JP2
下行召唤按钮的输入和下行召唤按钮灯点灯电压的输出
JP1
JP1
上行召唤按钮的输入和上行召唤按钮灯点灯电压的输出
JP3

JP3的1、 2脚接泊梯开关的常开触点
J6.J7
J3.J4
串行通讯终端电阻的跳线, 短接表示接入内置的120欧姆电阻
SW1
S1
插上跳线器用来设置该块显示板的地址码, 设置完拿掉跳线器
SW2

在泊梯的外呼显示板上插上跳线器, 表示该板JP3泊梯输入有效, 整部电梯中只允许一块召唤控制器短接SW2。

2) 关于轿内显示板地址的设置
当GR-04-S(L)VRA作为轿内显示板时, 必须在电梯调试时将此块显示板设置为”0”, 即将跳线短接S1, 按上下按钮, 使轿内显示板显示为”0”时拿掉短接针。
当GR-04-VRA作为轿内显示板时, 短接J6、 J7, 即J6、 J7上插上短接帽; 必须在电梯调试时将此块显示板设置为”0”, 即将跳线短接SW1, 按上下按钮, 使轿内显示板显示为”0”时拿掉短接针。
3) 关于厅外显示板地址的设置
当GR-04-VRA作为厅外显示板时, 应正确设置楼层地址, 将跳线短接SW1, 该板安装的楼层即为该板的地址码, 即最底层从”1”开始, 逐层设置, 设置完拿掉SW1。
4） 关于泊梯的设置
如果泊梯钥匙安装在此楼, 则对应此层楼的外呼显示板的SW2必须始终保持短接。同时JP3的1、 2脚接泊梯钥匙开关的常开触点。
注意: 整部电梯中只允许一块召唤控制器短接SW2。
第六章: 井道开关及上、 下平层感应器的位置
一、 井道开关的位置
在ESPⅡ系统中, 要求井道中安装的开关有两种情形
1、 若梯速不超过1.75m/s时, 要求井道中安装上下对应的上( 下) 极限开关、 上( 下) 限位开关、 上( 下) 单层强慢开关各三个;

2、 若梯速超过1.75m/s时, 除要求井道中安装上下对应的上( 下) 极限开关、 上( 下) 限位开关、 上( 下) 单层强慢开关各三个外, 还要求井道安装上下对应的上下多层强迫慢车开关。
井道中的具体位置见下表。
开关
Switches
XHK
SHK
XHK1
SHK1
XWK
SWK
XZK
SZK
距离
mm
1.00m/s
1350

30
200
1.50m/s
2100

1.75m/s
2700

2.00m/s
2500
3500

二、 上、 下平层感应器、 门区感应器的位置
在ESPⅡ控制系统中, 电梯的平层控制需要现场安装上、 下平层感应器、 门区感应器和若干块隔磁板。有关感应器和隔磁板的具体要求见表:

类别
平层感应器
隔磁板
类型、 材质
永磁感应器
铁板厚度≥1.5mm
高度、 长度、 深度
上、 下感应器的中点高度为220±1mm; 门区感应器安装在上、 下感应器的正中间
隔磁板的长度为250, 插入深度超过3/4。
安装位置
轿顶
井道

第七章: 系统操作说明
一、 菜单说明
1. 菜单中的中英文对译:
英文、 代码
中文对译
英文、 代码
中文对译
Normal
自动
Main Floor
基站
Inspection
检修
Floor Offset
楼层偏置
Attentant
司机
No. Of Floor
总楼层数
Service Off
泊梯
Inspec. Speed
检修速度
SE
设定速度曲线
Relevel
