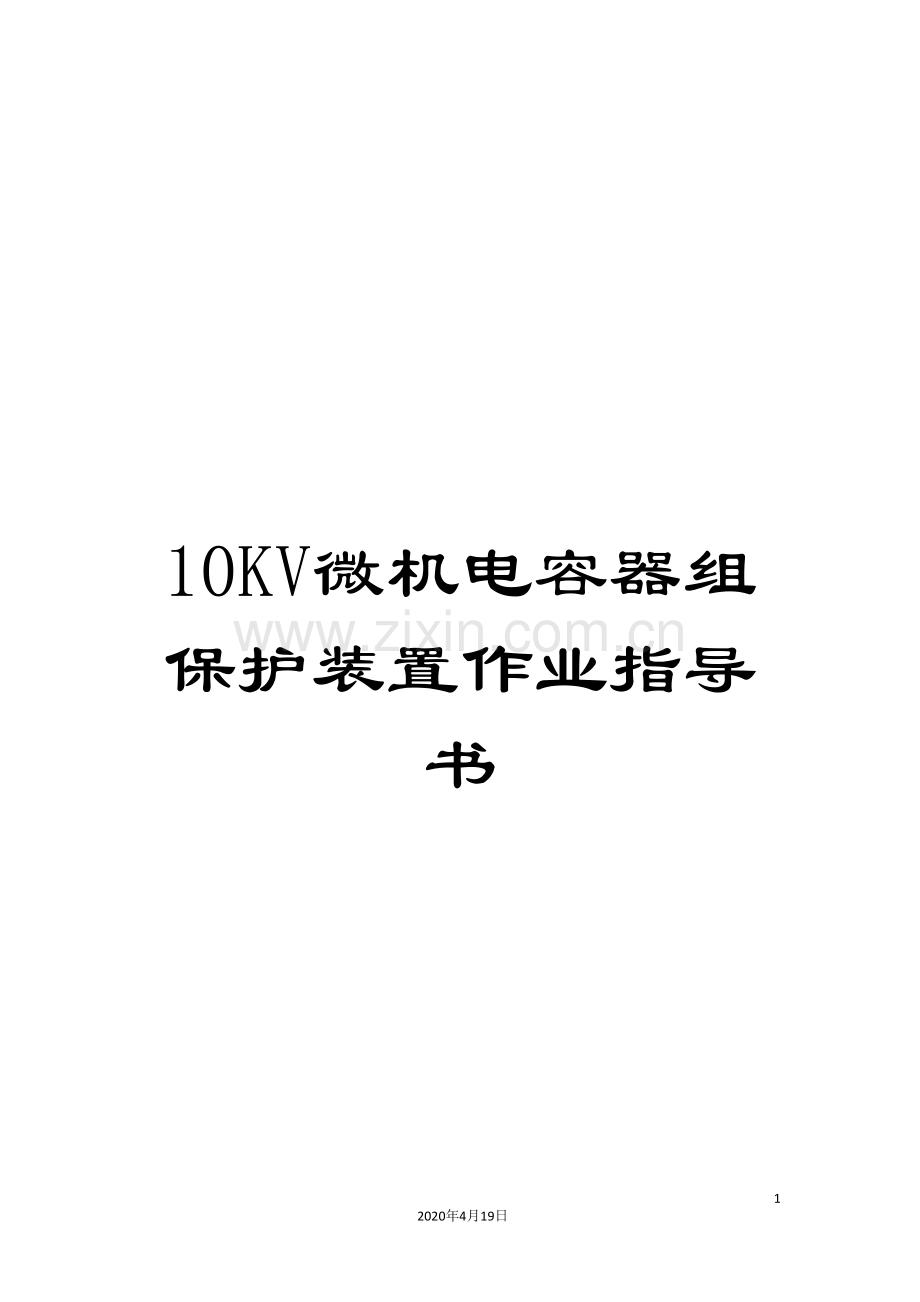

10KV微机电容器组保护装置作业指导书

11
2020年4月19日
文档仅供参考，不当之处，请联系改正。

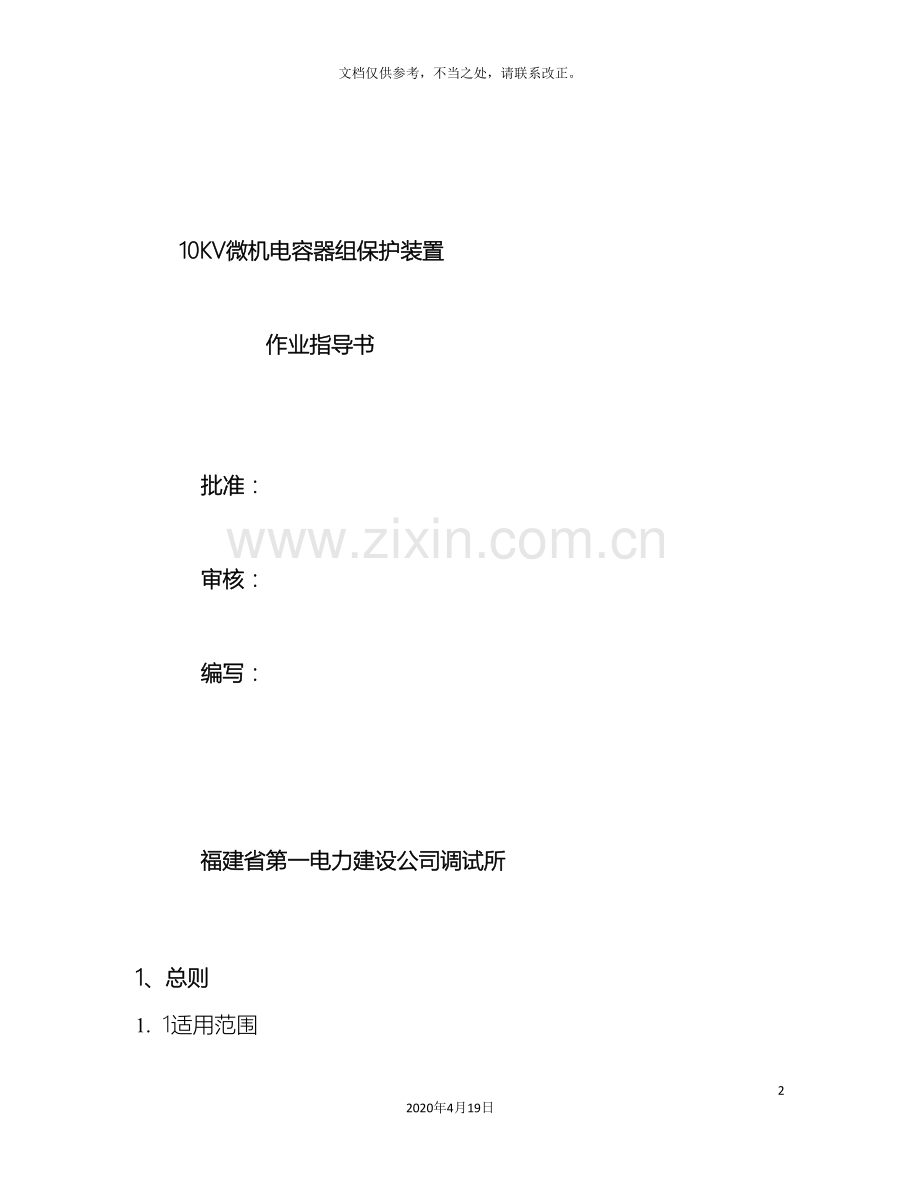

10KV微机电容器组保护装置

作业指导书

批准：

审核：

编写：

福建省第一电力建设公司调试所

1、总则
1. 1适用范围
本作业指导书内容为10KV微机电容器组保护的配置原则、检验内容、检验要求。
本作业指导书适用于本调试所继电保护调试人员检验10KV微机电容器组保护。
1.2通则
1.2.1在检验前，工作负责人必须组织工作人员学习本作业指导书，要求理解和熟悉本作业指导书的内容。
1.2.2有关本作业指导书的说明：
（1）本作业指导书中1n代表微机保护的端子号，整屏试验时，自行对应微机保护屏的端子号。
（2）本作业指导书中所提电流回路的具体要求数值，是按保护装置的额定电流为5A的条件拟定的，如保护装置的额定电流为1A，则使用本规程时需将所列的电流值除以5。
（3）本作业指导书适用于制造厂1992年以后出厂的产品。当回路有改变或与其它保护装置共回路、共继电器等时，应补充相应的检验项目。
（4）本作业指导书是在产品出厂合格的前提下编定的，因而在新安装时如无合格证，试验项目要增加工厂出厂检验的全部项目。其内容不包括在本作业指导书内。
（5）新安装检验工作开始前，首先要详细检查出厂试验记录所填写的项目与内容是否齐全，在证实所填写的内容符合要求之后，才可按本作业指导书顺序进行检验。
1.2.3为了保证检验质量，加快检验进度，执行本作业指导书时应注意如下问题：
（1）所有的检验，都应在该元件或插件处于与实际安装位置相一致的状态下进行。
（2）各检查单位应具备专用的试验台（车）。
1.2.4为获得比较准确的数据，对所有特性试验中的每一点，应重复试验3次，其中每次试验的数值与整定值的误差应满足规定的要求。
1.2.5所有整定的检验，用模拟突然短路的方法，通入95%及105%的整定值进行检查。
1.2.6检验码必须与程序通知单一致。
1.2.7为防止损坏设备，应注意如下问题：
（1） 断开直流电后才允许插、拔插件。
（2） 调试过程中发现有问题要先找原因，不要频繁更换芯片。必须
更换芯片时，要用专用起拔器。应注意世片插入的方向，插入芯片后需经二人检查无误后，方可通电检验或使。
（3）检查中尽量不使用烙铁，如元件损坏等必须进行焊接时，要用内热式带接地线烙铁或烙铁断电后再焊接。替换的元件必须经老化筛选合格。
（4）打印机在通电状态下，不能强行转动走纸旋钮，走纸可经过打印机按键操作或停电后进行。
（5）用具有交流电源的电子仪器（如示波器、频率计算等）测量电路参数时，电子仪器测量端子与电源侧绝缘必须良好，仪器外壳应与保护装置在同一点接地。
（6）插、拔插件必须有措施，防止因人身静电损坏集成电路芯片。
1.2.8每块插件应注意防尘，以免出现接触不良的现象。
1.2.9检查本装置时，除具备本作业指导书外，还应具备下列必要的规程和资料：
（1）《电力系统继电保护规定汇编》和《福建省电网继电保护检验规程》。
（2）与现场安装的微机保护装置实际状况一致的图纸及上一次的试验记录。
1.2.10加入装置的试验电压或电流，如无特殊说明，均指从屏端子排加入。
1.2.11试验时如列特殊说明，所加直流电源均为额定值。
1.2.12 本作业指导书中所用的误差百分值计算式为

本作业指导书中所用的离散值计算式为

本作业指导书中所用的动作误差值为

2、10KV电容器组所配置的保护。
　　（1）防电容器组和断路器之间连接线短路，装设带短时限的电流速断器和过流保护，动作于跳闸；
　　（2）防电容器内部故障及其引出线短路，对每台电容器分别装设专用的熔断器，熔丝的额定电流可为电容器额定电流的1.5－2.0倍；
　　（3）防系统稳态过电压造成电容器损坏，装设过电压保护，动作于跳闸；
　　（4）防电容器组中电容器的内部击穿，装设不平衡电压保护，动作于跳闸；
　　（5）防系统故障后线路断开引起电容器组失去电源，而线路重合闸又使母线带电，使电容器组承受合闸过电压而损坏，装设低电压保护，动作于跳闸；
　　（6）防电容器组的单相接地故障；装设接地保护，动作于报警或跳闸；
　　（7）有的电容器保护还具有电容器自投切功能，母线电压偏高时自动切除电容器组，偏低时自动投入电容器组。
3、检验项目
3.1 新安装检验项目
3.1.1 现场开箱检验
　　（1）检验设备的完好性。
　　（2）核查技术资料及备品备件。
　　（3）检查产品的合格证。
3.1.2 外部及内部检查
　　（1）保护装置的内部检查；（2）保护装置的外部检查。
序号
项 目
检查结果
1
保护盘固定良好，无明显变形及损坏现象，各部件安装端正牢固。

2
电缆的连接与图纸相符，施工工艺良好，压接可靠，导线绝缘无裸露现象。

3
端子排安装位置正确，质量良好，数量与图纸相符。

4
切换开关、按钮、键盘等操作灵活、手感良好。

5
所有单元、連片、端子排、导线接头、电缆及其接头、信号指示等应有明确的标示，标示的字迹清晰无误。

6
各插件插、拔灵活，各插件和插座之间定位良好，插入深度合适这。　

7
各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确有。

8
保护装置的硬件配置上、逆变电源额定工作电压符合现场实际。

9
各部件应清洁良好。

10
核查装置接地线以及CT、PT接地点位置　　。　　

3.1.3 绝缘试验
　　（1）测保护屏内两回路之间及各回路对地绝缘。
　　（2）测定整个中回路的绝缘。使用1000V摇表。
序号
项目
绝缘电阻（MΩ）
1
交流电压回路对地

2
交流电压回路对地

3
直流回路对地

4
跳合闸回路各接点之间

5
所有回路对地

6
交流电压与交流电流回路之间

7
交流电压与直流回路之间

8
交流电流回路与直流回路之间

9
结论

要求
①各回路对地绝缘电阻应大于10 MΩ；②所有回路对地绝缘电阻应大于1 MΩ。
3.1.4 检验逆变电源
（1） 检验电源的自启动性能
逆变电源的自启动性能校验（空载状态下）
序号
项目
检查结果
1
直流电源缓慢升至80%UN
装置自启动正常，保护无异常信号（　）。
2
拉合直流电源
保护装置无异常信号（　）。
结论

（2） 检验输出电压值及其稳定值
3.1.5 铭牌参数检查
序号
项　目
主要技术参数
1
型号

2
直流工作电压

3
额定电流

4
额定电压

5
额定频率

6
出厂序列号

3.1.6 软件版本和程序校验码检查
序号
项目
CRC校验码
程序形成时间
版本号
1
CPU1

2
CPU2

3
MONI

3.1.7 时钟核对及整定值失电保护功能检查
序号
项目
检查结果
1
时钟整定好后，经过断、合逆变电源的方法检验在直流失电一段时间的情况下，走时仍准确，整定值不发生变化。

备注
断、合逆变电源至少有5min时间的间隔。

3.1.8 交流通道检验
　　A、零漂检查
　　允许误差：－0.01IN<I<0.01IN -0.05U<U<0.05U
　　B、模拟量输入的幅值特性检验
　　允许误差：液晶显示值与外部表计值的误差应小于＋5%
　　C、模拟量输入的相位特性
　　允许误差：液晶显示值与外部表计值的误差应不大于＋3°
3.1.9 开关量输入回路检验（有些输入量结合在整组试验中进行）
3.1.10 开关量输出回路检验（与定值检验一同进行）
3.1.11 打印机、键盘检验
3.1.12 如与后台有通讯联系，应检验是否通讯上
3.1.13 CT10%误差特性曲线分析（具体方法见闽电试电气[ ]053号关于印发《电流互感器10%误差特性分析方法的通知》。
3.1.14 定值检验
3.1.15 整组检验
　　A、分别模拟各种故障态，进行开关传动或发报警信号；
　　B、模拟开关防跳试验。
4、注意点：
　　（1）认真检查CT、PT回路，严禁CT开路，PT短路；
　　（2）进行开关传动试验时，开关处应有专人监护，并保持通讯畅通；
　　（3）应核对开口三角PT的接线、极性；
　　（4）整组试验时检查网门电磁锁与断路器之间的闭锁回路，网门处于打开状态，断路器合不上；网门由闭到分，断路器跳闸。
