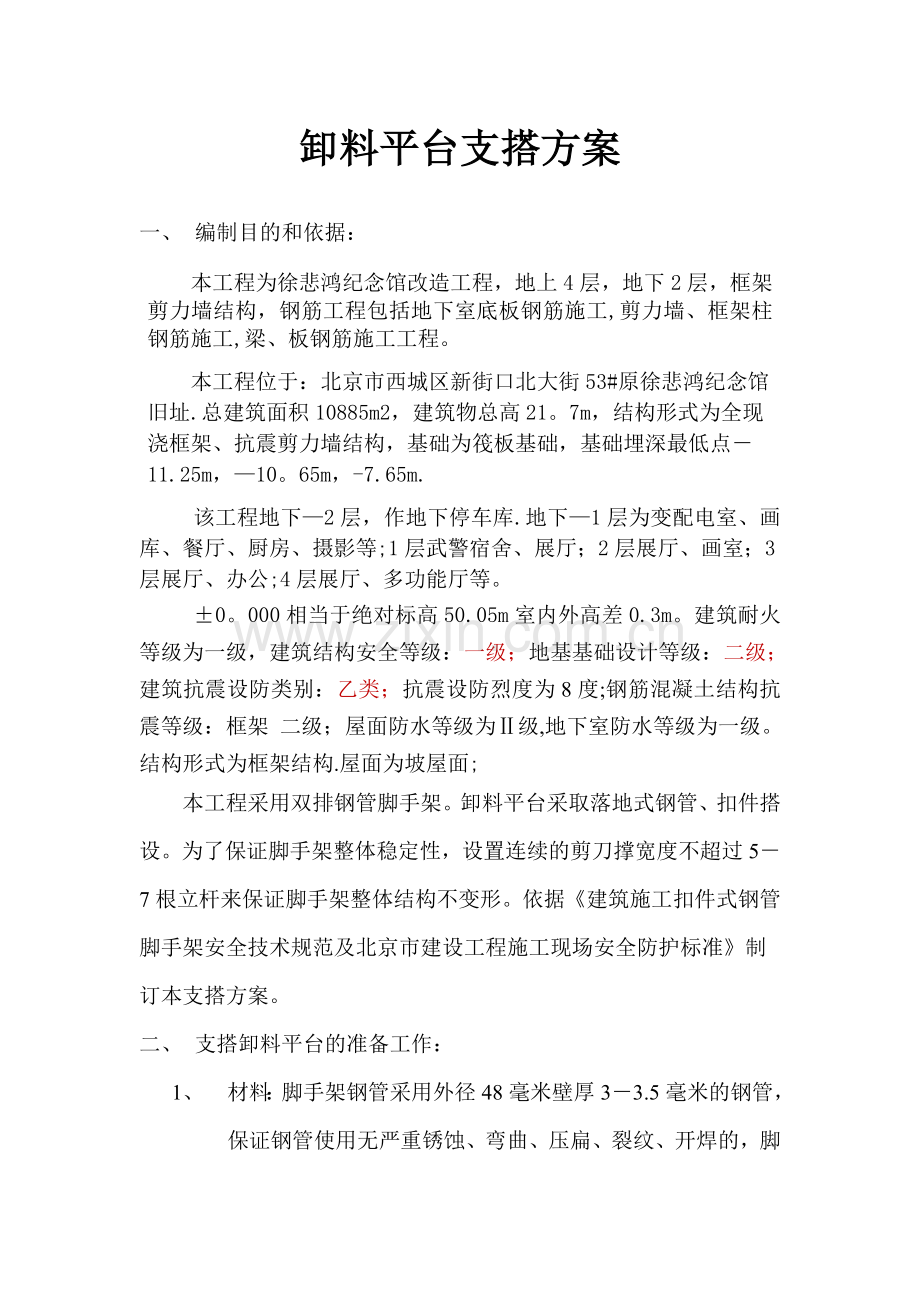

卸料平台支搭方案
一、 编制目的和依据：
本工程为徐悲鸿纪念馆改造工程，地上4层，地下2层，框架剪力墙结构，钢筋工程包括地下室底板钢筋施工,剪力墙、框架柱钢筋施工,梁、板钢筋施工工程。
本工程位于：北京市西城区新街口北大街53#原徐悲鸿纪念馆旧址.总建筑面积10885m2，建筑物总高21。7m，结构形式为全现浇框架、抗震剪力墙结构，基础为筏板基础，基础埋深最低点－11.25m，—10。65m，-7.65m.
该工程地下—2层，作地下停车库.地下—1层为变配电室、画库、餐厅、厨房、摄影等;1层武警宿舍、展厅；2层展厅、画室；3层展厅、办公;4层展厅、多功能厅等。
±0。000相当于绝对标高50.05m室内外高差0.3m。建筑耐火等级为一级，建筑结构安全等级：一级；地基基础设计等级：二级； 建筑抗震设防类别：乙类；抗震设防烈度为8度;钢筋混凝土结构抗震等级：框架 二级；屋面防水等级为Ⅱ级,地下室防水等级为一级。结构形式为框架结构.屋面为坡屋面;
本工程采用双排钢管脚手架。卸料平台采取落地式钢管、扣件搭设。为了保证脚手架整体稳定性，设置连续的剪刀撑宽度不超过5－7根立杆来保证脚手架整体结构不变形。依据《建筑施工扣件式钢管脚手架安全技术规范及北京市建设工程施工现场安全防护标准》制订本支搭方案。
二、 支搭卸料平台的准备工作：

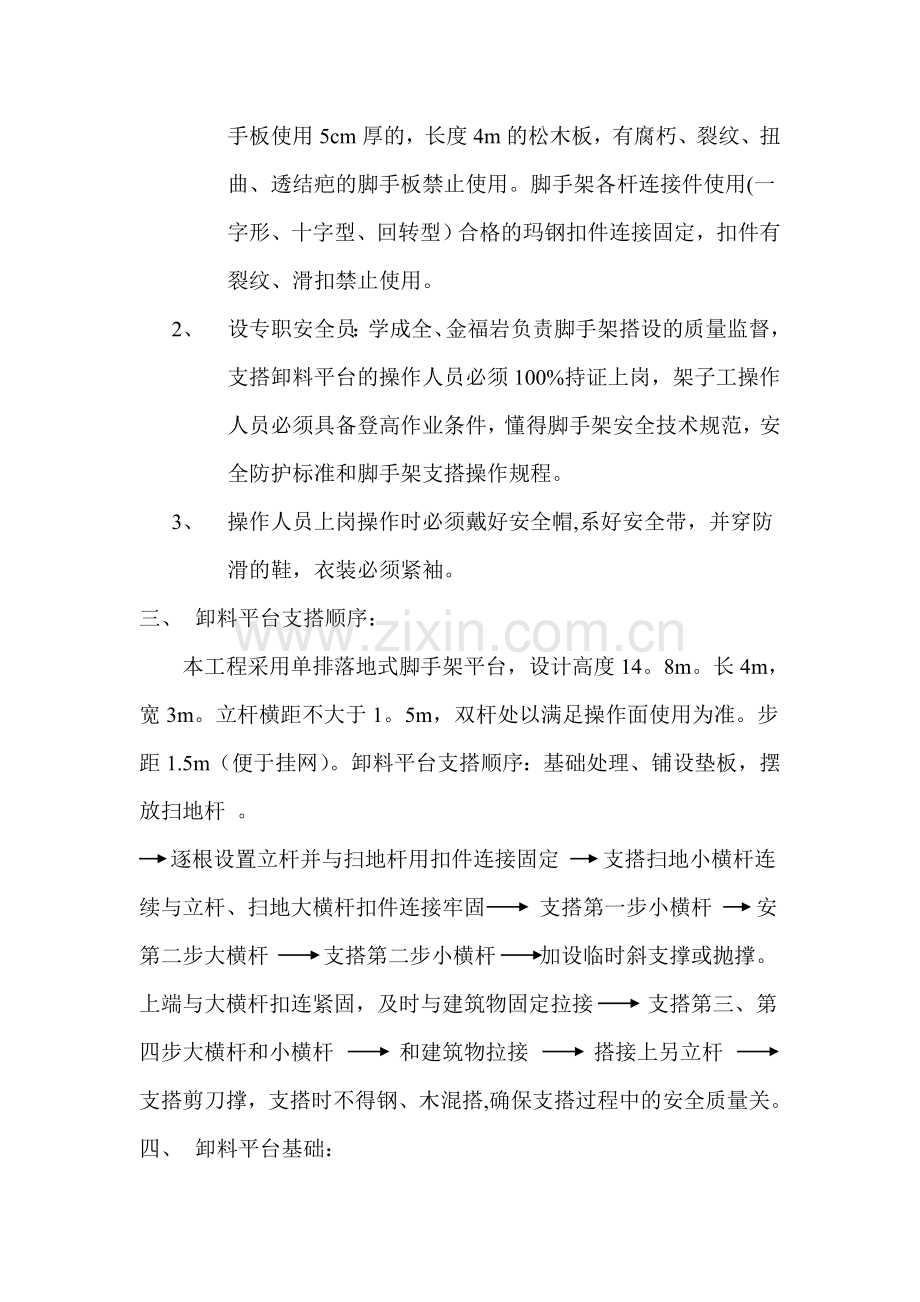

1、 材料：脚手架钢管采用外径48毫米壁厚3－3.5毫米的钢管，保证钢管使用无严重锈蚀、弯曲、压扁、裂纹、开焊的，脚手板使用5cm厚的，长度4m的松木板，有腐朽、裂纹、扭曲、透结疤的脚手板禁止使用。脚手架各杆连接件使用(一字形、十字型、回转型）合格的玛钢扣件连接固定，扣件有裂纹、滑扣禁止使用。
2、 设专职安全员：学成全、金福岩负责脚手架搭设的质量监督，支搭卸料平台的操作人员必须100%持证上岗，架子工操作人员必须具备登高作业条件，懂得脚手架安全技术规范，安全防护标准和脚手架支搭操作规程。
3、 操作人员上岗操作时必须戴好安全帽,系好安全带，并穿防滑的鞋，衣装必须紧袖。
三、 卸料平台支搭顺序：
本工程采用单排落地式脚手架平台，设计高度14。8m。长4m，宽3m。立杆横距不大于1。5m，双杆处以满足操作面使用为准。步距1.5m（便于挂网）。卸料平台支搭顺序：基础处理、铺设垫板，摆放扫地杆 。
逐根设置立杆并与扫地杆用扣件连接固定 支搭扫地小横杆连续与立杆、扫地大横杆扣件连接牢固 支搭第一步小横杆 安第二步大横杆 支搭第二步小横杆 加设临时斜支撑或抛撑。上端与大横杆扣连紧固，及时与建筑物固定拉接 支搭第三、第四步大横杆和小横杆 和建筑物拉接 搭接上另立杆 支搭剪刀撑，支搭时不得钢、木混搭,确保支搭过程中的安全质量关。
四、 卸料平台基础：
卸料平台基础为地下车库顶板，承重符合要求，在基础上沿纵向铺5cm厚脚手板,把立杆立在脚手板上。
五、 连墙件的设置：
卸料平台采用钢管连接与框架柱锁抱，不能与框架柱连接的与预埋件连接，连墙件的位置垂直不大于4米，采用逐层连接固定，纵向水平每层不少于两个。
六、 卸料平台安全防护措施：
1、 卸料平台外侧设置连接十字盖加固，保证整体不变型，搭接部位长度不小于100cm，用不少于3个回转扣件固定，不得用一字型扣件插接,其他部位用回转扣件连接在立杆上.
2、 在卸料平台立杆内侧使用密目网进行上下全封闭,密目网之间连接牢固，并使用专用绑扎绳连接,再与架体固定。
3、 操作面满铺脚手板板下净距超过3米时，板下兜设水平网防掉物坠落.
4、 脚手架搭设时，安全员、栋号负责人、架子工组长共同对脚手架验收，合格后填写脚手架验收记录方可使用。
七、 卸料平台搭设进度：
1、 卸料平台搭设进度要和结构主体进度成正比,以满足木工拆模卸料吊装为宜。
