民办合肥经济技术职业学院

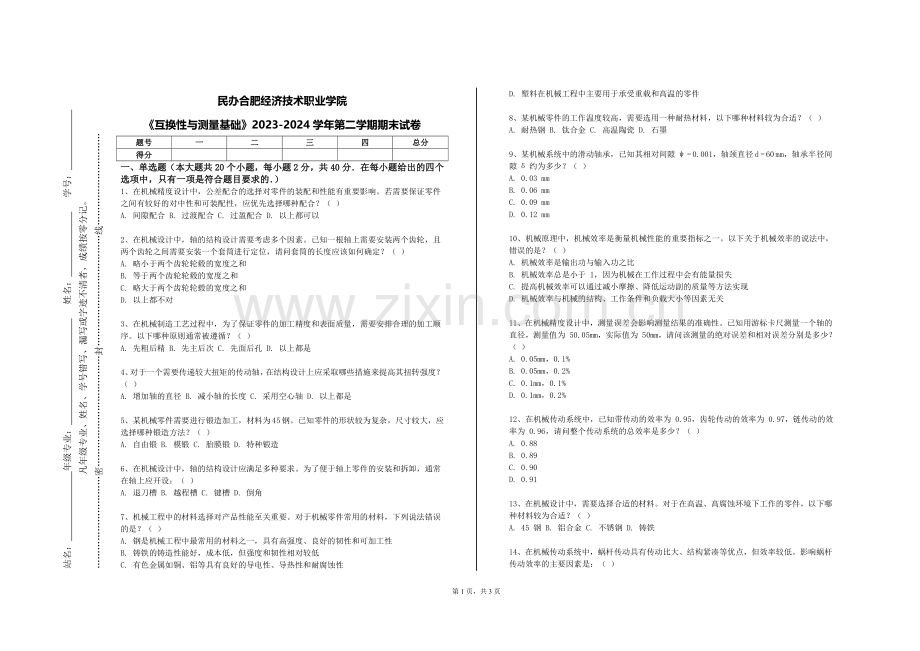

《互换性与测量基础》2023-2024学年第二学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共20个小题，每小题2分，共40分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在机械精度设计中，公差配合的选择对零件的装配和性能有重要影响。若需要保证零件之间有较好的对中性和可装配性，应优先选择哪种配合？（ ）
A. 间隙配合 B. 过渡配合 C. 过盈配合 D. 以上都可以

2、在机械设计中，轴的结构设计需要考虑多个因素。已知一根轴上需要安装两个齿轮，且两个齿轮之间需要安装一个套筒进行定位，请问套筒的长度应该如何确定？（ ）
A. 略小于两个齿轮轮毂的宽度之和
B. 等于两个齿轮轮毂的宽度之和
C. 略大于两个齿轮轮毂的宽度之和
D. 以上都不对

3、在机械制造工艺过程中，为了保证零件的加工精度和表面质量，需要安排合理的加工顺序。以下哪种原则通常被遵循？（ ）
A. 先粗后精 B. 先主后次 C. 先面后孔 D. 以上都是

4、对于一个需要传递较大扭矩的传动轴，在结构设计上应采取哪些措施来提高其扭转强度？（ ）
A. 增加轴的直径 B. 减小轴的长度 C. 采用空心轴 D. 以上都是

5、某机械零件需要进行锻造加工，材料为 45 钢。已知零件的形状较为复杂，尺寸较大，应选择哪种锻造方法？（ ）
A. 自由锻 B. 模锻 C. 胎膜锻 D. 特种锻造

6、在机械设计中，轴的结构设计应满足多种要求。为了便于轴上零件的安装和拆卸，通常在轴上应开设：（ ）
A. 退刀槽 B. 越程槽 C. 键槽 D. 倒角

7、机械工程中的材料选择对产品性能至关重要。对于机械零件常用的材料，下列说法错误的是？（ ）
A. 钢是机械工程中最常用的材料之一，具有高强度、良好的韧性和可加工性
B. 铸铁的铸造性能好，成本低，但强度和韧性相对较低
C. 有色金属如铜、铝等具有良好的导电性、导热性和耐腐蚀性
D. 塑料在机械工程中主要用于承受重载和高温的零件

8、某机械零件的工作温度较高，需要选用一种耐热材料，以下哪种材料较为合适？（ ）
A. 耐热钢 B. 钛合金 C. 高温陶瓷 D. 石墨

9、某机械系统中的滑动轴承，已知其相对间隙ψ = 0.001，轴颈直径 d = 60 mm，轴承半径间隙δ约为多少？（ ）
A. 0.03 mm
B. 0.06 mm
C. 0.09 mm
D. 0.12 mm

10、机械原理中，机械效率是衡量机械性能的重要指标之一。以下关于机械效率的说法中，错误的是？（ ）
A. 机械效率是输出功与输入功之比
B. 机械效率总是小于 1，因为机械在工作过程中会有能量损失
C. 提高机械效率可以通过减小摩擦、降低运动副的质量等方法实现
D. 机械效率与机械的结构、工作条件和负载大小等因素无关

11、在机械精度设计中，测量误差会影响测量结果的准确性。已知用游标卡尺测量一个轴的直径，测量值为 50.05mm，实际值为 50mm，请问该测量的绝对误差和相对误差分别是多少？（ ）
A. 0.05mm，0.1%
B. 0.05mm，0.2%
C. 0.1mm，0.1%
D. 0.1mm，0.2%

12、在机械传动系统中，已知带传动的效率为 0.95，齿轮传动的效率为 0.97，链传动的效率为 0.96，请问整个传动系统的总效率是多少？（ ）
A. 0.88
B. 0.89
C. 0.90
D. 0.91

13、在机械设计中，需要选择合适的材料。对于在高温、高腐蚀环境下工作的零件，以下哪种材料较为合适？（ ）
A. 45 钢 B. 铝合金 C. 不锈钢 D. 铸铁

14、在机械传动系统中，蜗杆传动具有传动比大、结构紧凑等优点，但效率较低。影响蜗杆传动效率的主要因素是：（ ）
A. 蜗杆头数 B. 蜗轮齿数 C. 蜗杆导程角 D. 以上都是

15、在机械制造中，锻造是一种常用的毛坯制造方法。已知一个锻件的毛坯尺寸为直径 100mm，高度 200mm，锻造比为 2，请问锻造前坯料的直径约为多少？（ ）
A. 50mm
B. 63mm
C. 71mm
D. 80mm

16、在金属材料的热处理工艺中，退火和正火的目的有所不同。一般来说，正火的主要作用是：（ ）
A. 降低硬度，改善切削加工性能
B. 消除内应力，稳定尺寸
C. 提高硬度和强度
D. 细化晶粒，改善组织

17、某机械系统中，一对标准直齿圆柱齿轮啮合传动，小齿轮齿数 z1 = 20，大齿轮齿数 z2 = 60，传动比 i 为多少？（ ）
A. 2 B. 3 C. 4 D. 5

18、一个带传动系统，主动轮直径 D1 = 200 mm，从动轮直径 D2 = 800 mm，若主动轮转速 n1 = 1000 r/min，从动轮转速 n2 约为多少？（ ）
A. 250 r/min
B. 300 r/min
C. 350 r/min
D. 400 r/min

19、对于一个机械系统中的蜗轮蜗杆传动，以下哪种蜗杆材料的强度较高？（ ）
A. 45 钢 B. 青铜 C. 铸铝 D. 灰铸铁

20、对于一个平面连杆机构，已知各杆长度分别为 60mm、80mm、100mm、120mm，若以 60mm 的杆为机架，请问该机构属于哪种类型？（ ）
A. 双曲柄机构
B. 曲柄摇杆机构
C. 双摇杆机构
D. 无法确定

二、简答题（本大题共3个小题，共15分)
1、（本题5分）详细说明在机械加工中，如何进行高精度孔的加工，包括镗孔、珩磨、研磨等加工方法的组合应用。

2、（本题5分）在机械传动系统中，带传动的优缺点分别是什么？在实际应用中，如何根据具体工况合理选择带传动？

3、（本题5分）对于机械制造中的工业机器人在机械加工中的应用，说明工业机器人的特点、编程方法和应用场景，并分析工业机器人在提高加工灵活性和自动化程度方面的优势。

三、分析题（本大题共5个小题，共25分)
1、（本题5分）机械制造中的公差与配合是保证零件装配精度的关键。请分析公差与配合的概念、种类以及在机械制造中的重要性。

2、（本题5分）对于一个自动化仓储系统中的堆垛机，分析其结构设计、运动控制和定位精度保障措施，以及如何提高堆垛机的运行速度和存储效率。

3、（本题5分）在汽车发动机的运行过程中，机油消耗过快。请综合分析可能的原因，如活塞环密封不良、气门油封损坏、曲轴箱通风系统故障等，并提出解决机油消耗问题的方法。

4、（本题5分）对于一个复杂的机械系统，如印刷机，分析如何进行系统的动力学建模，考虑各部件之间的耦合关系，求解系统的动态响应，并根据结果进行优化设计。

5、（本题5分）在机械制造中，需要对一个模具进行制造工艺的选择。分析不同制造工艺（如铣削加工、电火花加工、线切割加工）的特点和适用范围，并根据模具的结构和精度要求选择合适的工艺组合。

四、绘图题（本大题共2个小题，共20分)
1、（本题10分）设计并绘制一个自动化装配线的布局图，包括装配工位、输送装置、检测设备等，标注尺寸和工作流程。

2、（本题10分）设计并绘制一个机器人行走机构的装配图，展示其结构和运动方式，标注关键尺寸和精度要求。
