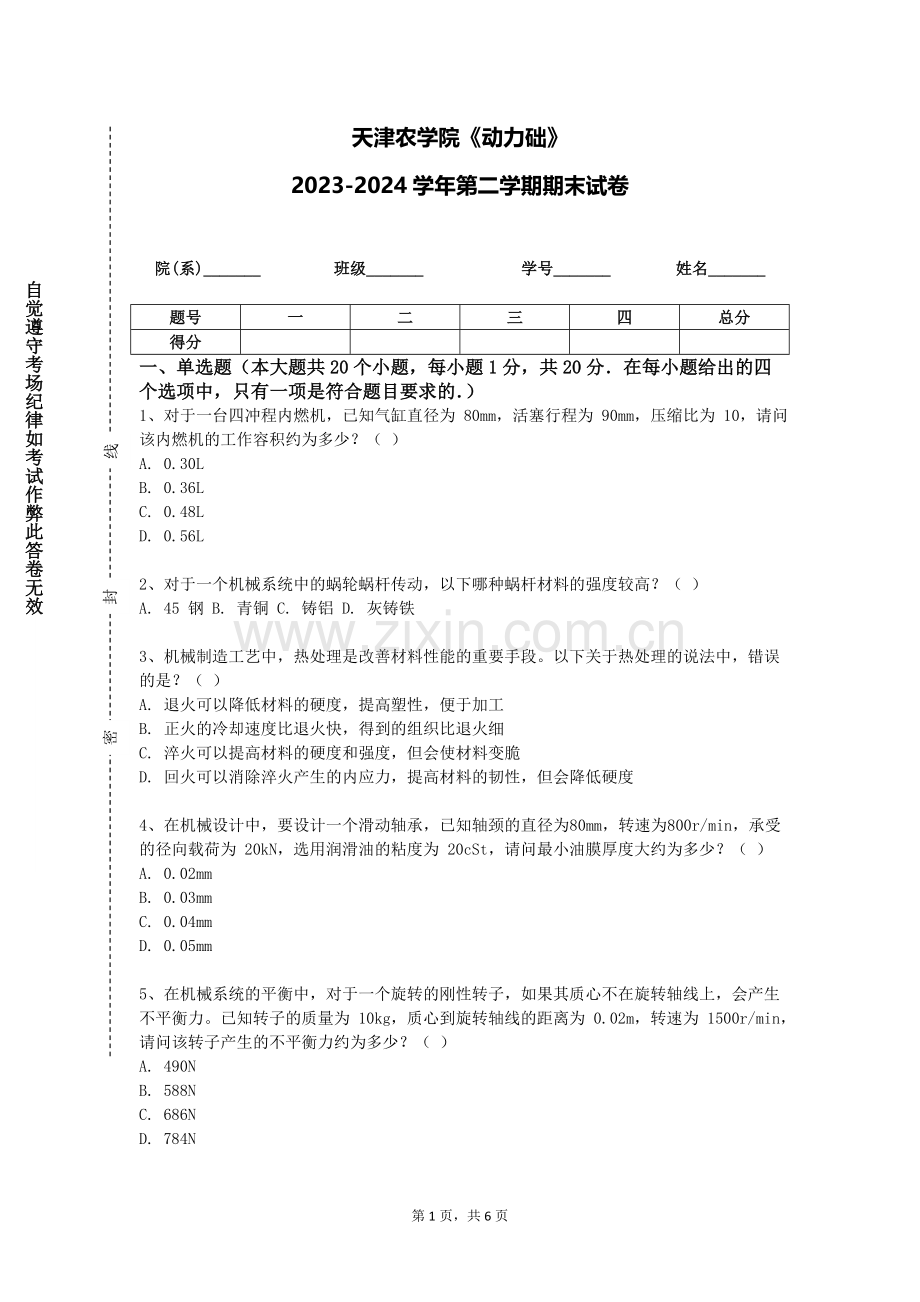

天津农学院《动力础》
2023-2024学年第二学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、对于一台四冲程内燃机，已知气缸直径为 80mm，活塞行程为 90mm，压缩比为 10，请问该内燃机的工作容积约为多少？（ ）
A. 0.30L
B. 0.36L
C. 0.48L
D. 0.56L

2、对于一个机械系统中的蜗轮蜗杆传动，以下哪种蜗杆材料的强度较高？（ ）
A. 45 钢 B. 青铜 C. 铸铝 D. 灰铸铁

3、机械制造工艺中，热处理是改善材料性能的重要手段。以下关于热处理的说法中，错误的是？（ ）
A. 退火可以降低材料的硬度，提高塑性，便于加工
B. 正火的冷却速度比退火快，得到的组织比退火细
C. 淬火可以提高材料的硬度和强度，但会使材料变脆
D. 回火可以消除淬火产生的内应力，提高材料的韧性，但会降低硬度

4、在机械设计中，要设计一个滑动轴承，已知轴颈的直径为 80mm，转速为 800r/min，承受的径向载荷为 20kN，选用润滑油的粘度为 20cSt，请问最小油膜厚度大约为多少？（ ）
A. 0.02mm
B. 0.03mm
C. 0.04mm
D. 0.05mm

5、在机械系统的平衡中，对于一个旋转的刚性转子，如果其质心不在旋转轴线上，会产生不平衡力。已知转子的质量为 10kg，质心到旋转轴线的距离为 0.02m，转速为 1500r/min，请问该转子产生的不平衡力约为多少？（ ）
A. 490N
B. 588N
C. 686N
D. 784N

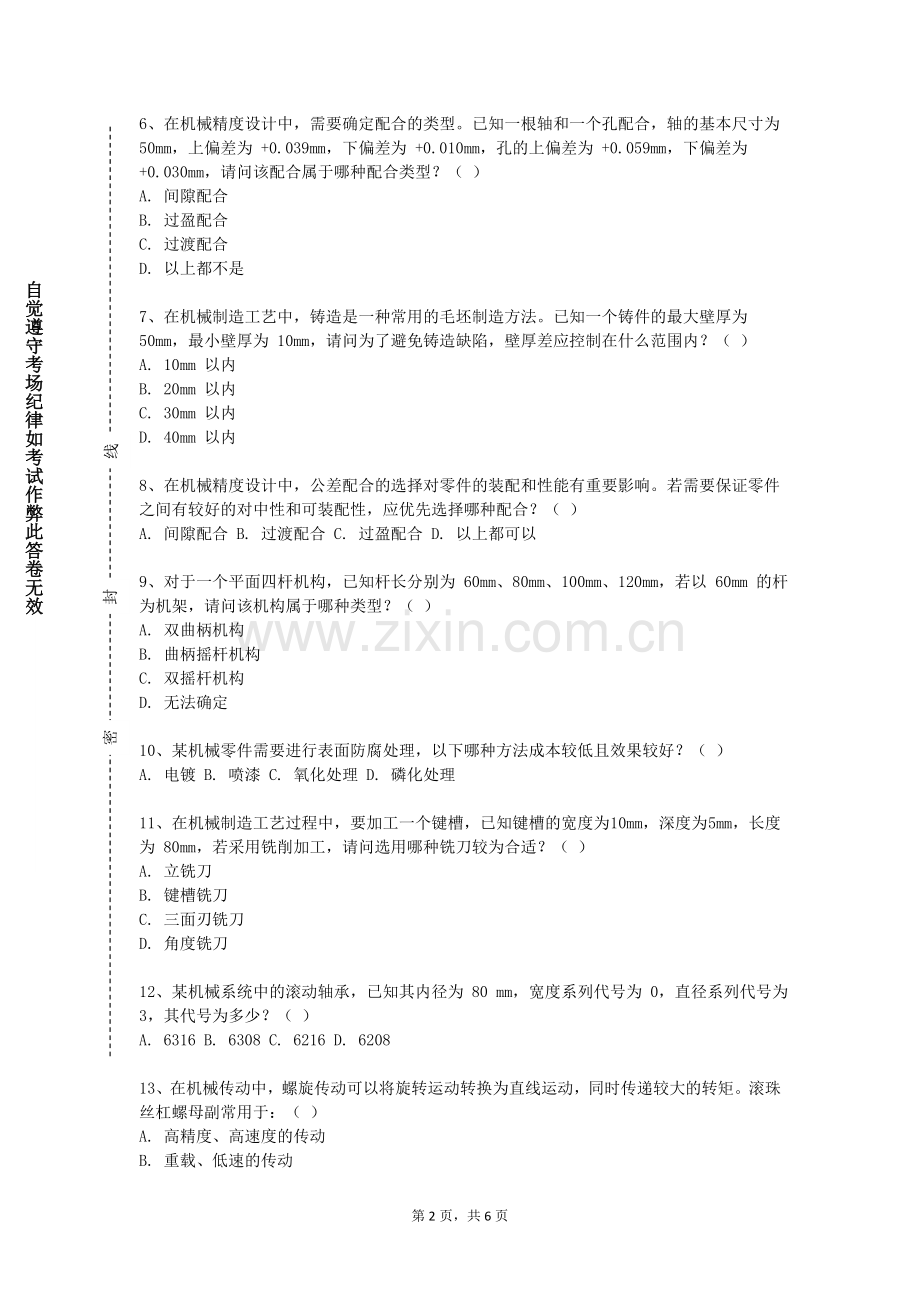

6、在机械精度设计中，需要确定配合的类型。已知一根轴和一个孔配合，轴的基本尺寸为 50mm，上偏差为 +0.039mm，下偏差为 +0.010mm，孔的上偏差为 +0.059mm，下偏差为 +0.030mm，请问该配合属于哪种配合类型？（ ）
A. 间隙配合
B. 过盈配合
C. 过渡配合
D. 以上都不是

7、在机械制造工艺中，铸造是一种常用的毛坯制造方法。已知一个铸件的最大壁厚为 50mm，最小壁厚为 10mm，请问为了避免铸造缺陷，壁厚差应控制在什么范围内？（ ）
A. 10mm 以内
B. 20mm 以内
C. 30mm 以内
D. 40mm 以内

8、在机械精度设计中，公差配合的选择对零件的装配和性能有重要影响。若需要保证零件之间有较好的对中性和可装配性，应优先选择哪种配合？（ ）
A. 间隙配合 B. 过渡配合 C. 过盈配合 D. 以上都可以

9、对于一个平面四杆机构，已知杆长分别为 60mm、80mm、100mm、120mm，若以 60mm 的杆为机架，请问该机构属于哪种类型？（ ）
A. 双曲柄机构
B. 曲柄摇杆机构
C. 双摇杆机构
D. 无法确定

10、某机械零件需要进行表面防腐处理，以下哪种方法成本较低且效果较好？（ ）
A. 电镀 B. 喷漆 C. 氧化处理 D. 磷化处理

11、在机械制造工艺过程中，要加工一个键槽，已知键槽的宽度为 10mm，深度为 5mm，长度为 80mm，若采用铣削加工，请问选用哪种铣刀较为合适？（ ）
A. 立铣刀
B. 键槽铣刀
C. 三面刃铣刀
D. 角度铣刀

12、某机械系统中的滚动轴承，已知其内径为 80 mm，宽度系列代号为 0，直径系列代号为 3，其代号为多少？（ ）
A. 6316 B. 6308 C. 6216 D. 6208

13、在机械传动中，螺旋传动可以将旋转运动转换为直线运动，同时传递较大的转矩。滚珠丝杠螺母副常用于：（ ）
A. 高精度、高速度的传动
B. 重载、低速的传动
C. 长距离、大功率的传动
D. 以上都不是

14、某机械系统采用气压传动，已知气源压力为 0.6 MPa，气缸的有效工作面积为 0.05 m²，其输出推力约为多少？（ ）
A. 200 N B. 300 N C. 400 N D. 500 N

15、在机械加工工艺规程的制定中，确定切削用量时需要考虑多种因素。以下哪个因素对切削速度的选择影响最大？（ ）
A. 刀具材料 B. 工件材料 C. 机床性能 D. 加工精度

16、一个直齿圆锥齿轮，已知大端模数 m = 5 mm，齿数 z = 30，分度圆锥角δ = 30°，其齿顶高 ha 为多少？（ ）
A. 4 mm B. 5 mm C. 6 mm D. 7 mm

17、在机械传动系统中，带传动是一种常见的传动方式。已知主动轮直径为 200mm，转速为 1450r/min，从动轮直径为 800mm，请问从动轮的转速约为多少？（ ）
A. 362.5r/min
B. 580r/min
C. 725r/min
D. 1160r/min

18、在一个闭式齿轮传动系统中，小齿轮采用 40Cr 钢调质处理，大齿轮采用 45 钢正火处理。已知传递的功率为 10kW，小齿轮的转速为 1200r/min，齿轮的精度等级为 7 级，那么齿轮的模数应该选择多少？（ ）
A. 2mm B. 2.5mm C. 3mm D. 3.5mm

19、在机械系统的润滑系统中，以下哪种润滑泵适用于中压、大流量的润滑场合？（ ）
A. 齿轮泵 B. 叶片泵 C. 柱塞泵 D. 螺杆泵

20、在机械制造中，切削加工时会产生切削力。已知车削一个直径为 80mm 的轴，切削深度为 4mm，进给量为 0.2mm/r，切削速度为 120m/min，主切削力系数为 1000，请问主切削力约为多少？（ ）
A. 5000N
B. 6000N
C. 7000N
D. 8000N

二、简答题（本大题共5个小题，共25分)
1、（本题5分）对于一个机械制造中的绿色制造理念，详细说明其内涵、目标和实现途径。绿色制造对机械行业的发展有何意义？

2、（本题5分）详细说明在机械加工中，如何进行复杂箱体类零件的加工工艺制定，包括工序安排、定位基准选择和加工设备选用。

3、（本题5分）阐述在机械加工中的磁研磨技术，分析磁研磨的原理、特点以及在复杂曲面零件加工中的应用。

4、（本题5分）详细论述在机械传动系统中，齿轮齿条传动的特点和应用，以及齿条的参数设计和制造。

5、（本题5分）详细阐述在机械系统的故障预测技术中，如何利用机器学习、数据分析等手段预测系统的潜在故障，提前采取维护措施。

三、分析题（本大题共5个小题，共25分)
1、（本题5分）机械加工中的数控编程是关键环节。分析数控编程的方法和注意事项。

2、（本题5分）机械工程中的噪声控制对于改善工作环境至关重要。请分析机械噪声产生的原因，并讨论噪声控制的方法。

3、（本题5分）某注塑模具的滑块在运动过程中出现卡滞现象。请从滑块的导向机构、配合精度、脱模力等方面分析原因，并提出解决卡滞问题的措施。

4、（本题5分）机械设计中的创新设计对于推动机械行业的发展至关重要。请分析创新设计的方法和途径，并举例说明。

5、（本题5分）在一个机床夹具的设计中，工件的定位不准确，导致加工精度下降。请从定位元件的选择、定位方式的确定、夹具的制造精度等方面分析原因，并提出改进定位精度的方法。

四、绘图题（本大题共3个小题，共30分)
1、（本题10分）按照给定的参数，绘制一个齿轮轴的加工工艺过程图，包括各工序的加工内容和定位基准。

2、（本题10分）根据给定的参数，绘制一个滚珠丝杠的支撑结构装配图，展示其固定端和游动端的安装方式。

3、（本题10分）设计并绘制一个印刷电路板钻孔机的主轴结构装配图。
