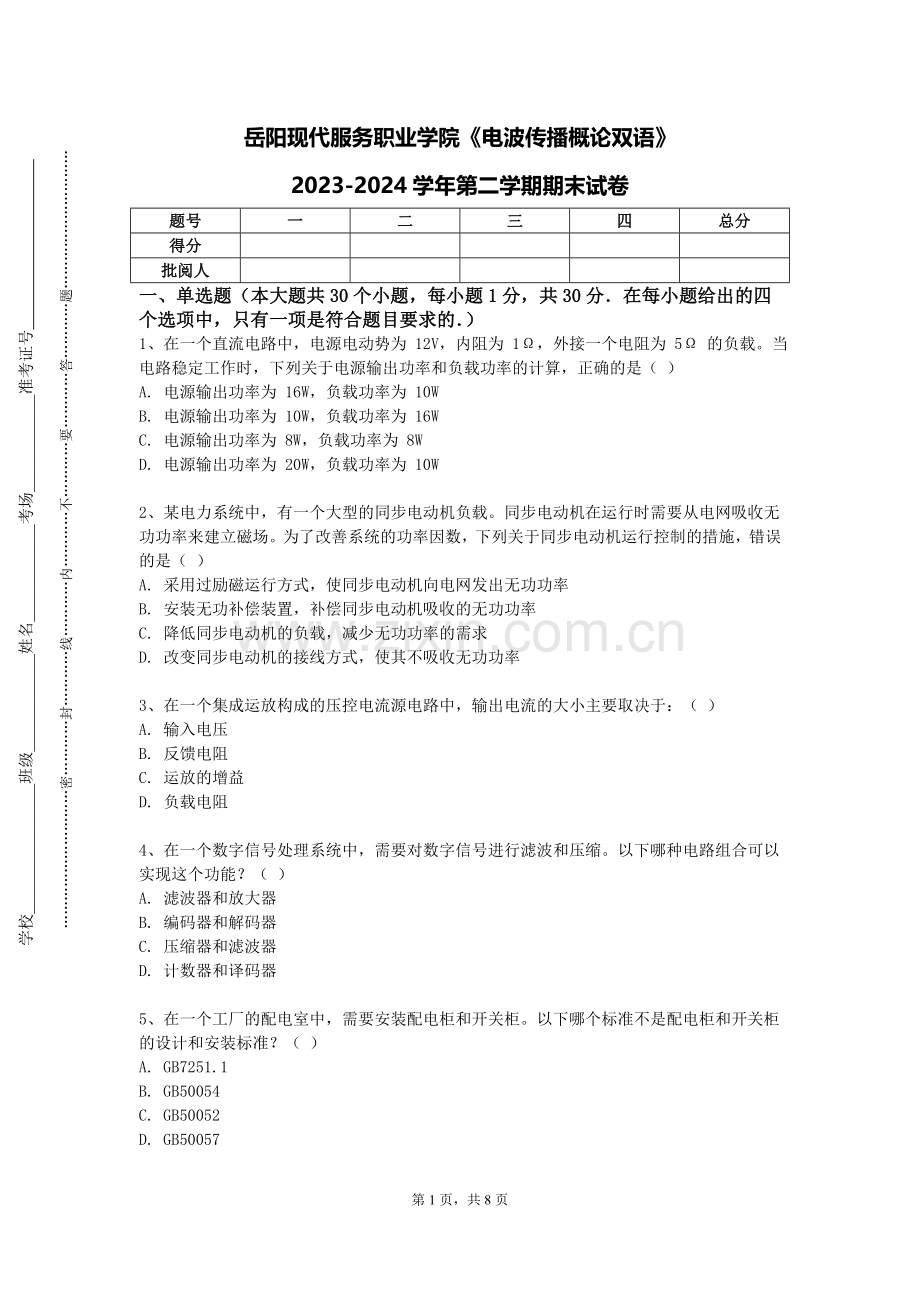

岳阳现代服务职业学院《电波传播概论双语》
2023-2024学年第二学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个直流电路中，电源电动势为 12V，内阻为 1Ω，外接一个电阻为 5Ω 的负载。当电路稳定工作时，下列关于电源输出功率和负载功率的计算，正确的是（ ）
A. 电源输出功率为 16W，负载功率为 10W
B. 电源输出功率为 10W，负载功率为 16W
C. 电源输出功率为 8W，负载功率为 8W
D. 电源输出功率为 20W，负载功率为 10W

2、某电力系统中，有一个大型的同步电动机负载。同步电动机在运行时需要从电网吸收无功功率来建立磁场。为了改善系统的功率因数，下列关于同步电动机运行控制的措施，错误的是（ ）
A. 采用过励磁运行方式，使同步电动机向电网发出无功功率
B. 安装无功补偿装置，补偿同步电动机吸收的无功功率
C. 降低同步电动机的负载，减少无功功率的需求
D. 改变同步电动机的接线方式，使其不吸收无功功率

3、在一个集成运放构成的压控电流源电路中，输出电流的大小主要取决于：（ ）
A. 输入电压
B. 反馈电阻
C. 运放的增益
D. 负载电阻

4、在一个数字信号处理系统中，需要对数字信号进行滤波和压缩。以下哪种电路组合可以实现这个功能？（ ）
A. 滤波器和放大器
B. 编码器和解码器
C. 压缩器和滤波器
D. 计数器和译码器

5、在一个工厂的配电室中，需要安装配电柜和开关柜。以下哪个标准不是配电柜和开关柜的设计和安装标准？（ ）
A. GB7251.1
B. GB50054
C. GB50052
D. GB50057

6、在一个电子设备的控制系统中，需要实现对电机的正反转控制。以下哪种电子元件可以用于电机的正反转控制？（ ）
A. 继电器
B. 接触器
C. 三极管
D. 二极管

7、在某电气控制系统中，采用了光电耦合器进行信号隔离。光电耦合器的输入侧发光二极管损坏，会对信号传输产生什么影响？（ ）
A. 信号无法传输
B. 信号传输不受影响，但有干扰
C. 信号传输变弱
D. 信号传输变强

8、在一个由或门和与门组成的数字电路中，有四个输入信号 A、B、C、D 。已知当 A = 1 ，B = 0 ，C = 1 ，D = 0 时，输出为 1 。现在保持 A 和 C 不变，将 B 改为 1 ，D 改为 1 ，那么新的输出结果最有可能是（ ）
A. 0 B. 1 C. 取决于其他因素 D. 无法判断

9、对于一个集成运放构成的电压比较器，输入电压从-10V变化到10V，参考电压为5V。请问输出电压从低电平跳变到高电平的阈值电压约为多少？（ ）
A. -5V B. 0V C. 5V D. 10V

10、在相对论电动力学中，一个电子以速度 0.8c 运动，已知电子的静止质量为 m0 ，则其动量大小为（c 为光速）：（ ）
A. 1.33m0c
B. 0.6m0c
C. 0.8m0c
D. 1.67m0c

11、在一个电气设备的控制系统中，需要对电机的转速进行反馈控制。常用的转速传感器有光电编码器、霍尔传感器等。光电编码器精度高，但对安装要求严格；霍尔传感器安装方便，但精度相对较低。以下关于转速传感器选择的说法，正确的是（ ）
A. 精度要求高时应选择霍尔传感器
B. 安装空间有限时应选择光电编码器
C. 考虑成本时应优先选择光电编码器
D. 根据具体应用需求综合考虑选择

12、某电气控制系统中，有一个由运算放大器组成的比较器电路。当输入信号超过设定阈值时，输出电平发生翻转。若运算放大器的供电电压不稳定，会对比较结果产生什么影响？（ ）
A. 比较结果提前翻转
B. 比较结果延迟翻转
C. 比较结果不变
D. 比较结果错误

13、在一个由多个数字电路模块组成的系统中，不同模块之间需要进行数据传输。以下哪种通信方式可以实现高速、可靠的数据传输？（ ）
A. 并行通信
B. 串行通信
C. 无线通信
D. 红外线通信

14、在一个共源极场效应管放大电路中，若采用分压式偏置电路，以下关于其优点的描述，错误的是：（ ）
A. 稳定静态工作点效果好
B. 输入电阻较高
C. 适用于各种类型的场效应管
D. 电路结构复杂

15、一个理想运算放大器组成的反相比例放大电路，输入电阻为10kΩ，反馈电阻为100kΩ，输入电压为0.5V，那么其输出电压大约是多少？（ ）
A. -5V B. -10V C. 5V D. 10V

16、在一个电子设备的音频输出电路中，需要提高音频的音质。以下哪个措施可以有效地提高音频音质？（ ）
A. 使用高品质的音频放大器
B. 优化音频信号处理算法
C. 选择合适的扬声器
D. 以上都是

17、在一个音频信号处理电路中，需要对音频信号进行均衡处理。以下哪种电子元件可以用于实现音频均衡？（ ）
A. 电容
B. 电感
C. 电阻
D. 运算放大器

18、某电力用户安装了无功补偿装置，以提高功率因数。无功补偿装置的投入可以降低线路电流，减少线路损耗。下列关于无功补偿装置安装位置和补偿效果的描述，错误的是（ ）
A. 在用户侧安装无功补偿装置，主要降低用户内部的无功损耗
B. 在变电站安装无功补偿装置，主要改善整个系统的功率因数
C. 无功补偿装置安装位置越靠近电源，补偿效果越好
D. 无论安装位置如何，无功补偿装置都能完全消除无功损耗

19、对于一个由理想运放构成的加法运算电路，有三个输入电压分别为2V、3V、4V，对应的输入电阻分别为20kΩ、30kΩ、40kΩ，那么输出电压约为多少？（ ）
A. 9V B. 8V C. 7V D. 6V

20、在一个集成运放构成的滞回比较器中，参考电压 V REF = 3V，反馈电阻 R 2 = 10kΩ，电阻 R 1 = 20kΩ。当输入电压从 0 逐渐增加时，输出电压发生翻转的阈值电压约为多少？（ ）
A. 1V 和 5V
B. 2V 和 4V
C. 3V 和 3V
D. 4V 和 2V

21、考虑一个用于实现加法运算的数字电路，输入为两个 4 位二进制数。当输入分别为 0101 和 1010 时，电路输出为 1111 。若输入变为 1001 和 0110 ，那么电路的输出最有可能是（ ）
A. 1111 B. 1011 C. 1110 D. 1000

22、在一个工厂的自动化生产线中，需要使用 PLC 进行控制。以下哪个编程语言不是 PLC 的常用编程语言？（ ）
A. 梯形图
B. 指令表
C. C 语言
D. 功能块图

23、在一个由触发器和逻辑门组成的时序电路中，若触发器的时钟信号存在抖动，可能会对电路的工作产生什么影响？（ ）
A. 输出不稳定 B. 功能错误 C. 速度下降 D. 以上都有可能

24、在数字电路设计中，需要考虑信号的延迟问题。以下哪种因素会导致信号延迟增加？（ ）
A. 减少逻辑门的数量
B. 降低时钟频率
C. 增加电路的布线长度
D. 使用高速逻辑门

25、在一个复杂的电子电路系统中，有多个不同功能的集成电路芯片。当其中一个芯片出现故障时，可能会影响整个系统的正常运行。以下哪种方法可以较为准确地定位故障芯片？（ ）
A. 逐个更换芯片进行测试
B. 使用示波器观察电路信号
C. 用万用表测量各芯片引脚电压
D. 凭经验判断故障芯片位置

26、在一个由集成运放构成的积分运算电路中，若输入为方波信号，经过一段时间后，输出信号将呈现为：（ ）
A. 三角波
B. 正弦波
C. 锯齿波
D. 矩形波

27、某工厂的电气控制系统中，有一组并联的交流接触器，用于控制多个大功率设备的启停。其中一个接触器频繁吸合和释放，而其他接触器工作正常。可能导致该接触器异常的原因是？（ ）
A. 控制电压不稳定
B. 接触器线圈短路
C. 负载过大
D. 以上都有可能

28、在数字电路设计中，需要考虑功耗问题。以下哪种因素对数字电路的功耗影响最大？（ ）
A. 逻辑门的类型
B. 时钟频率
C. 电路的规模
D. 输入信号的频率

29、在一个电子设备的控制系统中，需要实现对电机的调速控制。以下哪种电子元件可以用于电机的调速控制？（ ）
A. 电位器
B. 编码器
C. 驱动器
D. 传感器

30、在一个数字电子电路中，需要实现计数器的功能。以下哪种计数器可以实现任意进制的计数？（ ）
A. 二进制计数器
B. 十进制计数器
C. 可逆计数器
D. 可编程计数器

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、直流调速系统中，反馈环节的作用包括哪些？
A. 稳定转速
B. 改善动态性能
C. 提高精度
D. 扩大调速范围

2、三相异步电动机降压启动的方法通常有哪些？
A. 定子串电阻降压启动
B. 自耦变压器降压启动
C. 星 - 三角降压启动
D. 延边三角形降压启动

3、对于逻辑门电路，以下哪些是常见的类型？（ ）
A. 与门
B. 或门
C. 非门
D. 与非门

4、在电子系统设计中，以下哪些措施可以提高系统的抗干扰能力？（ ）
A. 合理布线
B. 采用屏蔽技术
C. 增加滤波电容
D. 选择合适的接地方式

5、交流电动机的调速系统中，闭环控制相对于开环控制的优点有哪些？
A. 精度高
B. 动态性能好
C. 抗干扰能力强
D. 调试简单

6、对于一个共射极放大器，以下哪些参数会对其输出信号的失真产生影响？（ ）
A. 静态工作点的设置 B. 输入信号的幅度 C. 负载电阻的大小 D. 晶体管的放大倍数

7、在数字电子技术中，以下哪些工具常用于电路设计和仿真？（ ）
A. Multisim B. Protel C. Quartus D. MATLAB

8、对于数字电路中的时序逻辑电路的状态转换图，以下描述正确的是（ ）
A. 可以清晰地表示电路的状态转换关系
B. 有助于分析电路的功能
C. 可以用于设计电路
D. 是一种图形化的描述方式

9、以下关于计数器的描述，正确的是（ ）
A. 可以实现对脉冲的计数功能
B. 有同步计数器和异步计数器之分
C. 计数的进制可以是二进制、十进制等
D. 可以通过反馈清零或置数实现特定的计数范围

10、对于电子电路中的运算放大器，以下哪些接法可以实现不同的功能？（ ）
A. 反相输入
B. 同相输入
C. 差分输入
D. 电压跟随

三、简答题（本大题共4个小题，共20分)
1、（本题5分）简述电气控制系统中故障诊断与预警系统的构建。

2、（本题5分）阐述多谐振荡器的振荡频率与电路参数的关系。

3、（本题5分）分析比较器在自动控制和测量系统中的应用。

4、（本题5分）阐述电气控制系统中虚拟仪器在电气控制中的应用。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某小区的智能安防系统与电气系统的联动有哪些好处？请分析这些好处，并提出具体的联动方案。

2、（本题10分）一个机场的跑道灯光系统在进行升级改造后，灯光亮度和颜色出现偏差。请分析可能的原因，如灯具选型不当、安装角度错误、电源质量问题、控制系统参数设置错误等，并给出跑道灯光系统的校准和调试方法，确保符合航空安全标准。

3、（本题10分）某工厂的电气设备维护管理的信息化建设有哪些重要性？请分析这些重要性，并提出具体的信息化建设方案。
