WiFi技术原理PPT学习课件.ppt

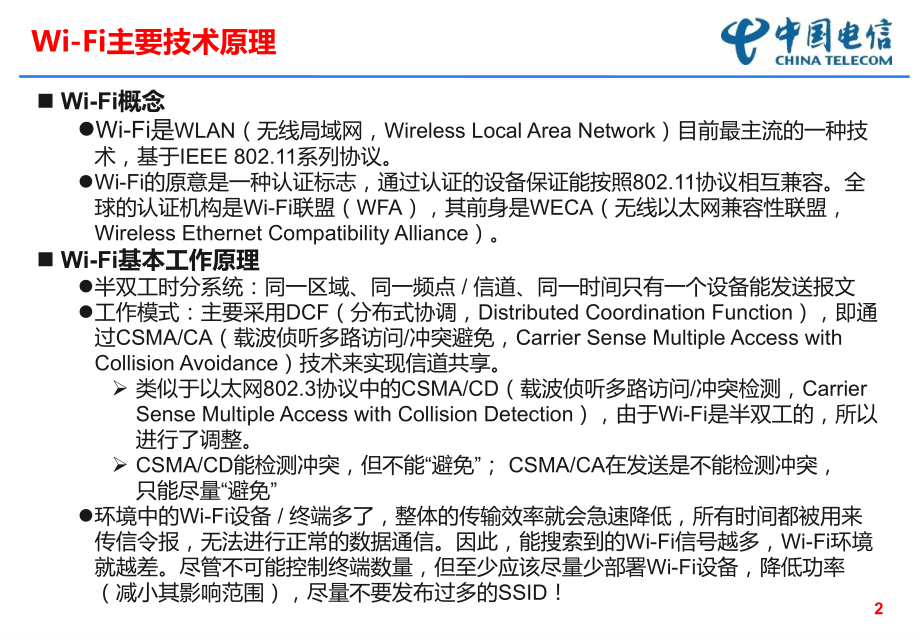

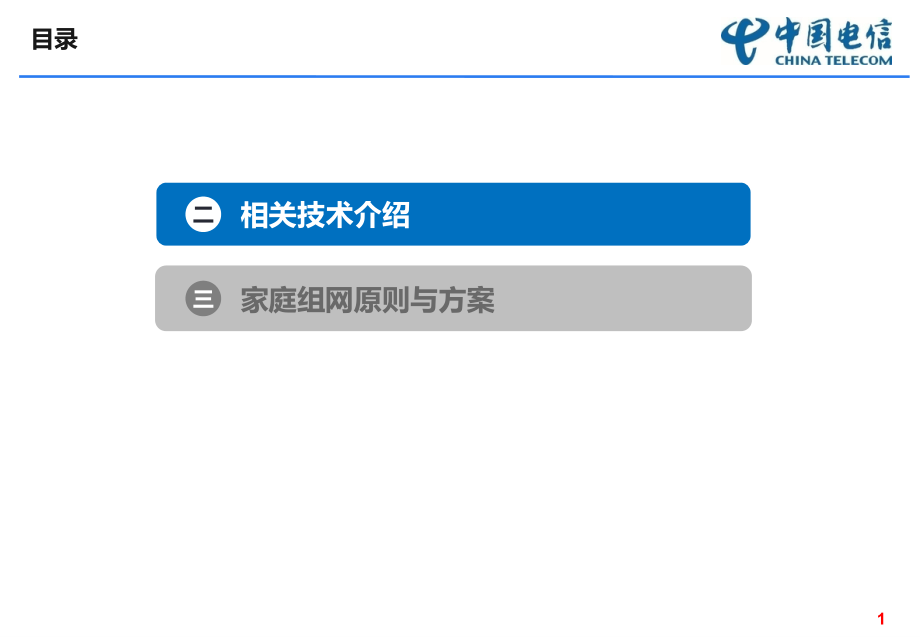

Text:14pt.Times New Roman with 70 percent Wingdings square bullet,Second level,Third level,*,Major(24 Pt.)or Minor(18 Pt.)Times Bold,Title Case,Text:14pt.Times New Roman with 70 percent Wingdings square bullet,Second level,Third level,*,Major(24 Pt.)or Minor(18 Pt.)Times Bold,Title Case,目录,三,家庭组网原则与方案,二,相关技术介绍,Wi-Fi,主要技术原理,Wi-Fi,概念,Wi-Fi,是,WLAN,（无线局域网，,Wireless Local Area Network,）目前最主流的一种技术，基于,IEEE 802.11,系列协议。,Wi-Fi,的原意是一种认证标志，通过认证的设备保证能按照,802.11,协议相互兼容。全球的认证机构是,Wi-Fi,联盟（,WFA,），其前身是,WECA,（无线以太网兼容性联盟，,Wireless Ethernet Compatibility Alliance,）。,Wi-Fi,基本工作原理,半双工时分系统：同一区域、同一频点,/,信道、同一时间只有一个设备能发送报文,工作模式：主要采用,DCF,（分布式协调，,Distributed Coordination Function,），即通过,CSMA/CA,（载波侦听多路访问,/,冲突避免，,Carrier Sense Multiple Access with Collision Avoidance,）技术来实现信道共享。,类似于以太网,802.3,协议中的,CSMA/CD,（载波侦听多路访问,/,冲突检测，,Carrier Sense Multiple Access with Collision Detection,），由于,Wi-Fi,是半双工的，所以进行了调整。,CSMA/CD,能检测冲突，但不能“避免”；,CSMA/CA,在发送是不能检测冲突，只能尽量“避免”,环境中的,Wi-Fi,设备,/,终端多了，整体的传输效率就会急速降低，所有时间都被用来传信令报，无法进行正常的数据通信。因此，能搜索到的,Wi-Fi,信号越多，,Wi-Fi,环境就越差。尽管不可能控制终端数量，但至少应该尽量少部署,Wi-Fi,设备，降低功率（减小其影响范围），尽量不要发布过多的,SSID,！,Wi-Fi,主要技术参数,频段（,1,）,频段：两个主要频段,2.4GHz,，,5GHz,频段,2.4GHz,中国开放了,13,个信道（,2.402,2.483 GHz,），但北美只开放,11,个信道，所以建议只使用,1,11,信道,适用协议：,802.11b/g/n,，其中,802.11n,支持双频工作,2.4GHz,是,ISM,频段（工业,/,科学,/,医学用频段，,Industrial Scientific and Medical Band,）中的一段，各国都开放，因此许多无线技术都采用该频段（主要有：微波炉、蓝牙和,ZigBee,、,Wi-Fi,、车库门控制器、无绳电话、无线鼠标、一些无线家用设备）,2.4GHz,频段上存在许多非,Wi-Fi,的干扰源,子信道划分间隔是,5MHz,，,Wi-Fi,的工作频宽是,22MHz,，所以相邻信道的,Wi-Fi,信号之间有干扰，必须至少间隔,5,个子信道才相互无干扰,Wi-Fi,主要技术参数,频段（,2,）,频段：两个主要频段,2.4GHz,，,5GHz,频段（续,1,）,5GHz,：中国开放了,5.8GHz,和,5.1GHz,两个频段,5.8GHz,（,5.725,5.850GHz,）频段：含,5,个互不干扰的子信道（,149,，,153,，,157,，,161,，,165,），也属于,ISM,频段,5.1GHz,（,5.150,5.350GHz,）频段：含,8,个互不干扰的子信道（,36,，,40,，,44,，,48,，,52,，,56,，,60,，,64,）,适用协议：,802.11a/n/ac,，其中,802.11n,支持双频工作,上图是美国,5GHz,频段的信道划分；中间的频段，中国尚未开放。,Wi-Fi,主要技术参数,频段（,3,）,频段：两个主要频段,2.4GHz,，,5GHz,频段（续,2,）,2.4GHz,和,5GHz,频段,无线信号衰减公式：,Los=32.4+20lg(F)+20lg(R),其中：,Los(dB),是衰减，,F(MHz),是频率，,R(km),是距离,所以：,2.4GHz,的衰减慢，穿墙性能好；,5GHz,的衰减快，穿墙性能差,最早的,802.11a/b,，分别工作在,5GHz,和,2.4GHz,，但考虑到覆盖能力，之后主要在,2.4GHz,频段发展。直到,802.11n,开始追求高速率，才又转向,5GHz,发展。,穿墙性能好，意味着覆盖范围大，但同时也意味着接受干扰源的范围大,其它频段,60GHz,：,802.11ad,（,WiGig,），最高可达,7Gbps,，覆盖距离只有几米，一般用于邻近设备间的超高速传输,470,710MHz,：,802.11af,（,White-Fi,/,超级,Wi-Fi,），使用“在电视频率之间使用频率较低的白色空间”即为电视频道保留的缓冲频段，占用空间带宽与现有的广电频道带宽一致，速率可达,426.7Mbps,（,6/7MHz,）和,568.9Mbps,（,8MHz,）（采用,MIMO+STBC,技术，,4,空间流与,4,广电频道），覆盖距离可达,1.6,公里，缺点是需要广电放开该频段,900MHz,：,802.11ah,（,Wi-Fi HaLow/Sensor-Fi,），使用,900MHz,（非电视空白频段），速率为,100kbps,，覆盖距离为,1,公里，低功耗，用于,WSN,（无线传感器网络，,Wireless Sensor Networks,）和,IoT,（物联网，,Internet of Things,）,Wi-Fi,主要技术参数,速率（,1,）,关联速率和实际吞吐量,以下描述的都是,Wi-Fi,的关联速率,在实际传输时，由于有,Beacon,帧（信标）类的短报文、传输延迟、竞争避让等因素，最大的有效吞吐量只有关联速率的,50%,！,2,、,3,个设备以最大关联速率发送数据时，整个无线网络利用率最高；设备数量再增加，无线网络总体的吞吐量会急速下降！,802.11,：只有,1,、,2Mbps,两种速率,采用,FHSS,（跳频扩频，,Frequency Hopping Spread Spectrum,）和,DSSS,（直接序列扩频，,Direct Sequence Spread Spectrum,）技术，发送频率为,1MSps,，即每秒发送,1M,个,Symbol,（符号）,Symbol,为,11bit,的,Barker,码,采用,BPSK,（二进制相移键控，,Binary Phase Shift Keying,）编码方式，此时每个,Symbol,代表,1bit,，速率为,1Mbps,采用,QPSK,（正交相移键控，,Quadrature Phase Shift Keying,）编码方式，此时，每个,Symbol,代表,2bit,，速率为,2Mbps,802.11b,：共,4,种速率，增加,5.5,、,11Mbps,两种速率，向下兼容,802.11,采用,HR-DSSS,（高速直接序列扩频，,High Rate Direct Sequence Spread Spectrum,），发送频率提高到,1.375MSps,Symbol,为,8bit,的,CCK,（补码键控，,Complementary Code Keying,）码,采用,4,序列时，加上四种相位调制，每个,Symbol,代表,4bit,，速率为,5.5Mbps,采用,64,序列时，加上四种相位调制，每个,Symbol,代表,8bit,，速率为,11Mbps,Wi-Fi,主要技术参数,速率（,2,）,802.11a/g,：支持,6,、,9,、,12,、,18,、,24,、,36,、,48,、,54Mbps,八种速率；,802.11g,向下兼容,802.11b,，共,12,种速率。,采用,OFDM,（正交频分复用，,Orthogonal Frequency Division Multiplexing,）技术,总频宽,20MHz,划分成,64,个子载波,前,6,个、后,5,个作为保护,中间,1,个,DC,不工作,实际工作有,52,个子载波，其中,4,个用作导频（,PS,，,Pilot Signal,），,48,个传数据,工作周期为,4s,120MHz=0.05s,0.0564=3.2s,3.2+0.8=4s,，其中,0.8s,为循环前缀（,CP,，,Cyclic Prefix,），用于保护，称为,GI,（保护间隔，,Guard Interval,）,Wi-Fi,主要技术参数,速率（,3,）,调制方式（,Modulation,）,编码效率（,Coding rate,）,数据速率（,Rate,）,BPSK,1/2,6Mbps,BPSK,3/4,9Mbps,QPSK,/4-QAM,1/2,12Mbps,QPSK,/4-QAM,3/4,18Mbps,16-QAM,1/2,24Mbps,16-QAM,3/4,36Mbps,64-QAM,2/3,48Mbps,64-QAM,3/4,54Mbps,Wi-Fi,主要技术参数,速率（,4,）,802.11n,引入了更多的无线参数,双频工作，在,2.4GHz,和,5GHz,采用相同的参数,用,MCS,（调制和编码策略，,Modulation and Coding Scheme,）值标识一组参数集,引入信道绑定技术，频宽可从,20MHz,扩展到,40MHz,（详见后）,子载波数：,20MHz,有,52,个子载波，,40MHz,有,108,个子载波,编码效率：最高支持,5/6,引入,MIMO,技术，可用多空间流（,spatial streams,）同时传输数据（详见后）,引入短保护间隔（,Short GI,），从标准的,0.8s,缩短为,0.4s,，工作周期为,3.6s,无线传输存在多径效应，即通过不同途径的传输时延不同,为防止前后两个,Symbol,间产生干扰，需要通过,GI,进行保护,多径效应明显时不建议使用,Short GI,由设备和终端协商，不用设定,计算示例（以,450Mbps,为例）：（,6bit 5/6 1083.6s,）,3=450Mbps,MCS Index,Spatial streams,Modulation type,Coding rate,GI=800ns,GI=400ns,20MHz,40MHz,20MHz,40MHz,0,1,BPSK,1/2,6.5,13.5,7.2,15.0,1,1,QPSK,1/2,13.0,27.0,14.4,30.0,2,1,QPSK,3/4,19.5,40.5,21.7,45.0,3,1,16-QAM,1/2,26.0,54.0,28.9,60.0,4,1,16-QAM,3/4,39.0,81.0,43.3,90.0,5,1,64-QAM,2/3,52.0,108.0,57.8,120.0,6,1,64-QAM,3/4,58.5,121.5,65.0,135.0,7,1,64-QAM,5/6,65.0,135.0,72.2,150.0,8,2,BPSK,1/2,13.0,27.0,14.4,30.0,9,2,QPSK,1/2,26.0,54.0,28.9,60.0,10,2,QPSK,3/4,39.0,81.0,43.3,90.0,11,2,16-QAM,1/2,52.0,108.0,57.8,120.0,12,2,16-QAM,3/4,78.0,162.0,86.7,180.0,13,2,64-QAM,2/3,104.0,216.0,115.6,240.0,14,2,64-QAM,3/4,117.0,243.0,130.0,270.0,15,2,64-QAM,5/6,130.0,270.0,144.4,300.0,16,3,BPSK,1/2,19.5,40.5,21.7,45.0,17,3,QPSK,1/2,39.0,81.0,43.3,90.0,18,3,QPSK,3/4,58.5,121.5,65.0,135.0,19,3,16-QAM,1/2,78.0,162.0,86.7,180.0,20,3,16-QAM,3/4,117.0,243.0,130.0,270.0,21,3,64-QAM,2/3,156.0,324.0,173.3,360.0,22,3,64-QAM,3/4,175.5,364.5,195.0,405.0,23,3,64-QAM,5/6,195.0,405.0,216.7,450.0,24,4,BPSK,1/2,26.0,54.0,28.8,60.0,25,4,QPSK,1/2,52.0,108.0,57.6,120.0,26,4,QPSK,3/4,78.0,162.0,86.8,180.0,27,4,16-QAM,1/2,104.0,216.0,115.6,240.0,28,4,16-QAM,3/4,156.0,324.0,173.2,360.0,29,4,64-QAM,2/3,208.0,432.0,231.2,480.0,30,4,64-QAM,3/4,234.0,486.0,260.0,540.0,31,4,64-QAM,5/6,260.0,540.0,288.8,600.0,32,1,BPSK,1/2,N/A,6.5,N/A,7.2,802.11n,关联速率表,Wi-Fi,主要技术参数,速率（,5,）,802.11ac,进一步扩展,调制方式：增加,256-QAM,信道绑定：频宽为,20MHz,、,40MHz,、,80MHz,、,80+80MHz,（非连续信道绑定）、,160MHz,（详见后）,子载波数：,20MHz,有,52,个，,40MHz,有,108,个，,80MHz,有,234,个，,160MHz,和,80+80MHz,都有,468=2342,个,MIMO,：空间流数量可达,8,条（详见后）,计算示例（以,1.3Gbps,为例）：（,8bit 5/62343.6s,）,3=1300Mbps,小结,关联速率由设备与终端自动协商得到，与支持能力和无线环境确定,评价指标主要是支持的频段，以及各频段支持的空间流数量,可在设备侧配置的与速率相关的参数：频宽,主要提速手段：增加频宽和空间流数量,调制方式目前最高能达到,1024-QAM,（,10bit,），编码效率最高能达到,5/6,，提升空间已经很小（,802.11ac,的,MCS9,和,802.11n,相对,MCS7,仅提升,1/3,）,MCS index,Modulation type,Coding rate,GI=800ns,GI=400ns,20MHz,40MHz,80MHz,160MHz,20MHz,40MHz,80MHz,160MHz,1 Spatial Stream,Data Rate,（,Mbps,）,0,BPSK,1/2,6.5,13.5,29.3,58.5,7.2,15.0,32.5,65.0,1,QPSK,1/2,13.0,27.0,58.5,117.0,14.4,30.0,65.0,130.0,2,QPSK,3/4,19.5,40.5,87.8,175.5,21.7,45.0,97.5,195.0,3,16-QAM,1/2,26.0,54.0,117.0,234.0,28.9,60.0,130.0,260.0,4,16-QAM,3/4,39.0,81.0,175.5,351.0,43.3,90.0,195.0,390.0,5,64-QAM,2/3,52.0,108.0,234.0,468.0,57.8,120.0,260.0,520.0,6,64-QAM,3/4,58.5,121.5,263.3,526.5,65.0,135.0,292.5,585.0,7,64-QAM,5/6,65.0,135.0,292.5,585.0,72.2,150.0,325.0,650.0,8,256-QAM,3/4,78.0,162.0,351.0,702.0,86.7,180.0,390.0,780.0,9,256-QAM,5/6,N/A,180.0,390.0,780.0,N/A,200.0,433.3,866.7,2 Spatial Stream,Data Rate,（,Mbps,）,0,BPSK,1/2,13.0,27.0,58.5,117.0,14.4,30.0,65.0,130.0,1,QPSK,1/2,26.0,54.0,117.0,234.0,28.9,60.0,130.0,260.0,2,QPSK,3/4,39.0,81.0,175.5,351.0,43.3,90.0,195.0,390.0,3,16-QAM,1/2,52.0,108.0,234.0,468.0,57.8,120.0,260.0,520.0,4,16-QAM,3/4,78.0,162.0,351.0,702.0,86.7,180.0,390.0,780.0,5,64-QAM,2/3,104.0,216.0,468.0,936.0,115.6,240.0,520.0,1040.0,6,64-QAM,3/4,117.0,243.0,526.5,1053.0,130.0,270.0,585.0,1170.0,7,64-QAM,5/6,130.0,270.0,585.0,1170.0,144.4,300.0,650.0,1300.0,8,256-QAM,3/4,156.0,324.0,702.0,1404.0,173.3,360.0,780.0,1560.0,9,256-QAM,5/6,N/A,360.0,780.0,1560.0,N/A,400.0,866.7,1733.3,3 Spatial Stream,Data Rate,（,Mbps,）,0,BPSK,1/2,19.5,40.5,87.8,175.5,21.7,45.0,97.5,195.0,1,QPSK,1/2,39.0,81.0,175.5,351.0,43.4,90.0,195.0,390.0,2,QPSK,3/4,58.5,121.5,263.3,526.5,65.0,135.0,292.5,585.0,3,16-QAM,1/2,78.0,162.0,351.0,702.0,86.7,180.0,390.0,780.0,4,16-QAM,3/4,117.0,243.0,526.5,1053.0,130.0,270.0,585.0,1170.0,5,64-QAM,2/3,156.0,324.0,702.0,1404.0,173.3,360.0,780.0,1560.0,6,64-QAM,3/4,175.5,364.5,N/A,1579.5,195.0,405.0,N/A,1755.0,7,64-QAM,5/6,195.0,405.0,877.5,1755.0,216.7,450.0,975.0,1950.0,8,256-QAM,3/4,234.0,486.0,1053.0,2106.0,260.0,540.0,1170.0,2340.0,9,256-QAM,5/6,260.0,540.0,1170.0,N/A,288.9,600.0,1300.0,N/A,4 Spatial Stream,Data Rate,（,Mbps,）,0,BPSK,1/2,26.0,54.0,117.0,234.0,28.9,60.0,130.0,260.0,1,QPSK,1/2,52.0,108.0,234.0,468.0,57.8,120.0,260.0,520.0,2,QPSK,3/4,78.0,162.0,351.0,702.0,86.7,180.0,390.0,780.0,3,16-QAM,1/2,104.0,216.0,468.0,936.0,115.6,240.0,520.0,1040.0,4,16-QAM,3/4,156.0,324.0,702.0,1404.0,173.3,360.0,780.0,1560.0,5,64-QAM,2/3,208.0,432.0,936.0,1872.0,231.1,480.0,1040.0,2080.0,6,64-QAM,3/4,234.0,486.0,1053.0,2106.0,260.0,540.0,1170.0,2340.0,7,64-QAM,5/6,260.0,540.0,1170.0,2340.0,288.9,600.0,1300.0,2600.0,8,256-QAM,3/4,312.0,648.0,1404.0,2808.0,346.7,720.0,1560.0,3120.0,9,256-QAM,5/6,N/A,720.0,1560.0,3120.0,N/A,800.0,1733.3,3466.7,802.11ac,关联速率表（到,4,条空间流）,Wi-Fi,主要技术参数,频宽,信道绑定（,Channel Bonding,）,802.11n,开始引入，指成倍提升频宽，在实际操作中即同时占用相邻信道,802.11n,支持,20MHz,和,40MHz,两种频宽,2.4GHz,只有,3,个（互不干扰的）信道，只支持,40MHz,（有时写成,HT40,，,High Throughput,），所以,802.11n,最高只支持,40MHz,实际操作中，,2.4GHz,频段的干扰已经十分严重，强烈建议设置只启用,20MHz,，不启用信道绑定功能,5.8GHz,有,5,个信道，支持,2,个,40MHz,；,5.1GHz,有,8,个信道，支持,4,个,40MHz,40MHz,分主信道和副信道，显示为,1+5,，,11-7,，,149+153,802.11ac,支持更高的,80MHz,和,160MHz,频宽,5.8GHz,有,5,个信道，支持,1,个,80MHz,，不支持,160MHz,新开放的,5.1GHz,有,8,个信道，支持,1,个,160MHz,或,2,个,80MHz,同样区分主、副,40MHz,信道,有些,5GHz,不能提供连续的,160MHz,，所以有,80+80MHz,（非连续信道绑定）模式，但实际使用比,160MHz,复杂得多，效率也低,Wi-Fi,主要技术参数,空间流数量,MIMO,（多入多出，,Multiple-Input Multiple-Output,）,MIMO,采用空间复用技术，将数据分割成多个平行的数据子流并同过多副天线同步传输；为了避免被切割的信号不一致，在接收端也采用多个天线同时接收，根据时间差的因素将分开的各信号重新组合，还原出原本的数据。传输效率与数据子流（空间流）数量成正比。,与天线分集技术不同：天线分集技术是通过多副天线传输相同数据，在接收端接收后加以组合，通过分集增益抗信道衰落。,802.11n,协议最多支持,4,条空间流；,802.11ac,协议最多支持,8,条空间流,实际上，为了避免不同空间流之间的相互干扰，设备复杂度与空间流的数量成级数增长,市场上的,802.11n,设备最多支持,3,条空间流，,802.11ac wave2,的设备有支持,4,条空间流的,市场上的大部分终端只支持,1,条空间流，高端的笔记本内置无线网卡能支持,2,条空间流，只有,MAC,设备和高端外置无线网卡支持,3,条空间流,802.11ac wave2,最大的特点是支持,MU-MIMO,（多用户多入多出，,Multi-User Multiple-Input Multiple-Output,），能进一步提高无线网络的利用率,相对的，普通的,MIMO,也被称为,SU-MIMO,（单用户多入多出，,Single-User Multiple-Input Multiple-Output,）,Wi-Fi,是时分系统，终端支持的空间流数量较少，会降低无线网络的利用率！,若能同时与多个用户通信，就充分利用设备的多空间流，提高无线网络的利用率！,Wi-Fi,主要技术参数,MU-MIMO,MU-MIMO,（多用户多入多出，,Multi-User Multiple-Input Multiple-Output,）,MU-MIMO,的技术实现描述：,上行,MU-MIMO,：不同终端使用相同的时频资源进行上行发送。,终端侧基本不需要做改动,设备侧需要识别各终端并加以区隔，避免干扰,下行,MU-MIMO,：设备使用相同的时频资源向不同终端进行下行发送。,终端侧通过消除,/,零陷（,Zero Forcing,）算法，分离不同发送给不同终端的数据流,也可以通过在设备侧采用波束赋形（,BF,，,Beam forming,）的方法，提前分离不同用户的数据流，从而简化设备侧的操作,目前只有高通推出了支持,MU-MIMO,的,802.11ac wave2,芯片,必须支持,MU-TxBF,802.11n,中定义了几种,BF,的方式，分显式（终端侧需要向设备侧反馈信息）和隐式两大类；但不强制要求支持,BF,，基本相互间基本无互通性,802.11ac,定义了一个闭环的显式,TxBF,方法，并在此基础上支持,MU-TxBF,，即在终端侧反馈信息的基础上，设备侧就有可能将发送信号集中指向终端，进一步也能同时把不同的发送信号分别集中指向不同终端,目前只实现了下行,MU-MIMO,，实测无线网络传输效率提高了约,50%,！,Wi-Fi,的其它知识,Wi-Fi,“,穿墙,”,Wi-Fi,“穿墙”的基本原理,无线电波呈现“波粒二象性”：低频时（如手机信号）更多体现波动性，能绕过障碍物；高频时（如,Wi-Fi,信号）更多体现粒子性，通过反射绕过障碍物。,选择,AP,摆放位置的依据：未必越近越好，最主要的是有好的,Wi-Fi,通道！,Wi-Fi,“穿墙”能力,右表是,2.4GHz,信号对一些介质的插入损耗（,Penetration loss,）特征值,从上到下分别是：玻璃、薄木板、厚木板、门、混凝土墙,第二列是样本编号（即这些介质其实是有自身参数的，比如：厚度）,后两列分别是,VP,（垂直极化波，,vertical polarization,）和,HP,（水平极化波，,horizontal polarization,）的插入损耗。,其它严重影响,Wi-Fi,信号的介质：金属（含钢筋的承重墙）、水（含水,70%,的人体）,发射功率与接收灵敏度,国家,规定，室内,AP,的发射功率为,100mW,（,20dBm,），室外,AP,的发射功率为,500mW,（,27dBm,）,接收灵敏度：每个无线设备都有一个接收灵敏度,S,，只能接收到信号强度高于,S,的信号,具体参见,Mohammed,Y.E.,A.S.Abdallah,and Y.A.Liu.Characterization of indoor penetration loss at ISM band.Environmental Electromagnetics,2003.CEEM 2003.Proceedings.Asia-Pacific Conference on.IEEE,2003,终端侧的发射功率与接收灵敏度一般无法调整；要扩大,AP,设备的覆盖范围，必须同时增加设备的发射功率并提高其接收灵敏度,高增益天线不是把,WiFi,信号增强了，而是把它定向集中发射,/,接收,Wi-Fi,的其它知识,AP/AC,和,SSID,“胖”,/,“瘦”,AP,最早的,AP,都是能独立工作的，但相互之间无法协调（比如：工作信道等）。,有厂商将其管理功能上移至一个管理设备，,AP,仅负责无线接入和二层数据处理功能。,一般把这种功能简化、不能独立工作的,AP,称为“瘦,AP”,或“集中控制型,AP”,，把管理“瘦,AP”,的设备称为,AC,（,AP Controller,，,AP,控制器）。,对应的，把功能齐备、能独立工作的,AP,称为“胖,AP”,。,AC,瘦,AP,的组网架构，适用于,AP,较多的场景。,AC,能统一管控、配置各个瘦,AP,，瘦,AP,可以做到即插即用（相关参数都可以从,AC,处获取）。其缺点是，,AC,基本只能管理同厂商的瘦,AP,，且组网成本较高。,市场上的家用无线路由器都是“胖,AP,”。,SSID,（服务集标识，,Service Set Identifier,）,将一个无线局域网分为不同的子网络，各子网络可以提供不同的业务,不宜发布过多的,SSID,，维护每个,SSID,都需要一定指令，会占用无线资源,多,AP,情况下，不同,AP,可发布相同的,SSID,，也可发布不同的,SSID,。两种方式的主要区别在于,Wi-Fi,终端在,AP,间漫游时的切换。,相同,SSID,时的切换相对较快，但用户一般分不清终端关联到了哪个,AP,不同,SSID,时基本不能自动切换，需要手工切换，但用户能完全知道由哪个,AP,提供业务,在用户无特殊要求时，优选配置相同,SSID,。,Wi-Fi,的其它知识,工作模式,工作模式：桥接,/,路由,考虑到今后业务的发展，建议优选桥接模式。,桥接模式,路由模式,AP,管理地址,手工配置，与上级设备,DHCP,地址段不同,通过,DHCP,从上级设备获取,Wi-Fi,终端,地址,通过,DHCP,从上级设备获取（桥接,AP,对于,Wi-Fi,终端透明）,由,AP,通过,DHCP,分配，地址段与上级设备,DHCP,地址段不同,多,AP,情况,多,AP,管理地址段不同,多,AP,的,DHCP,地址段不同,优点,多,AP,接入时，同属一个网段，局域网应用不受限制,终端在,AP,间漫游后地址不变,即插即用,AP,的管理地址不易遗忘,缺点,如果通过桥模式直接接入家庭网关，接入设备数有限制,需要预先规划,AP,的管理地址，并记录保存,AP,的,DHCP,地址段可能和上联设备有冲突（有的,AP,支持上联冲突检测，但多,AP,接入还是有冲突可能）,多,AP,接入时，局域网应用受到限制,终端在,AP,间漫游后需重新获取地址，地址会变化,Wi-Fi,主流产品,设备类：,AP/,无线路由器,目前主流产品是,802.11n/ac wave1,双频设备，已有支持,802.11ac wave2,的设备问世,高档产品无线侧支持,3,空间流，有线侧支持千兆，如：网件（,NETGARE,）的,R6250,以上，普联（,TP-LINK,）的,TL-WDR7500,以上，苹果（,APPLE,）的,AirPort Extreme,等,中档产品无线侧支持,2,空间流，有线侧支持百兆，如：华三（,H3C,）的,MAGIC B1,（本次推荐产品），华为的荣耀路由（,WS831,），网件的,R6100,，普联的,TL-WDR5600,，极科极客的极路由,3,（,HC5861,），苹果的,AirPort Express,等,除了上联为以太网外，还有其它上联方式的,AP,：,PLC,（电力线通信，,Power Line Communication,）,Wi-Fi,上联，即,Wi-Fi,中继（,Repeater,），有些,AP,也能配置成,Wi-Fi,中继模式,终端类：,智能手机：,绝大部分支持,1,空间流，如：小米，三星（,SAMSUNG,）的,Galaxy S4,，苹果的,iPhone 6,；,有些支持,2,条空间流，如：三星的,Galaxy S5,，苹果的,iPhone 6s,PAD,：,大部分支持,1,空间流；苹果的,iPad,支持,3,空间流,网卡,笔记本内置网卡：大部分支持,1,空间流；,Intel,的,7260,、,7265,、,8260,等支持,2,空间流,台式机内置网卡（,PCI,接口）：华硕（,ASUS,）的,PCE-AC66/PCE-AC68,支持,3,空间流,外置网卡（,USB,接口）：网件的,A6200,，友讯（,D-Link,）的,DWA-182,，华硕的,USB-AC55,，普联的,TL-WDN6200,，,EDUP,的,EP-AC1610,支持,2,空间流；友讯的,DWA-192,支持,3,空间流（以上都是,USB3.0,接口）,家庭组网和安装原则,光缆入户,尽可能将光缆布放入户，且应尽量利用已有的入户暗管,入户后的光缆应敷设至家庭线缆汇聚点，并在线缆汇聚点安装家庭网关设备,如用户住宅内无线缆汇聚点，应在适当位置，并在征得用户同意的情况下创建线缆汇聚点,室内组网,应充分利用住宅内现有的家庭信息箱,对住宅内已有家庭布线不合理的情况应进行适当调整：按星型结构汇聚至线缆汇聚点,网络设备上联方式的选择原则：,优先使用网线！,若无网线资源也不愿敷设明线的话，可以考虑以下方式，但要注意其场景、性能和价格：,有同轴电缆资源的可以采用,EOC,设备（即有线电视接头处）,若仅为了解决,Wi-Fi,覆盖的可以考虑直接用,Wi-Fi,中继,有市电电源的可以采用,PLC,设备,设备安装,尽量用,FTTH,接入终端设备的多端口满足家庭网络的业务需求,如需端口扩展，应优先采用多端口千兆交换机，也可利用多端口,AP,的交换功能,如,PON,上行的网关设备不安装在家庭信息箱内或固定在墙上，应采用光纤面板插座并通过光跳纤连接终端设备，避免因终端经常移动损坏光缆接头。,设备电源,网络设备安装处应尽可能具备,220,伏市电电源插座或引入市电电源。,若某些网络设备无法就近接入市电电源，则可利用,PoE,为其供电,用于,PoE,供电的线缆（网线）应为五类及以上标准的对称电缆，其性能应符合,中国电信上海公司基于,FTTH,的反向,PoE,产品技术规范,V2.0,中的线缆技术要求,家庭组网方案,总体架构,方案设计,宜在装修的家庭内部弱电网络规划设计阶段进行设计，网络布线方法参见,基于光纤入户的家庭装修布线指导手册,对于已完成装修及家庭内部弱电网络部署的家庭，只能在已有信息点的基础上进行调整或增加，应尽可能达到用户预期效果,包括有线组网和无线（,Wi-Fi,）组网，需要从经济、性能、美观等多方面去平衡,总体架构,采用星形架构：各类信息点的线缆应单独敷设至线缆汇聚点,家庭信息箱：,在外部引入光缆和家庭线缆汇聚点处应安装新型的家庭信息箱（参见,家庭信息箱产品技术规范,）,如果是多层房型，各层还可以安装分信息箱，汇聚本层线缆以及垂直走向的线缆,家庭信息箱箱体不宜过小，结构尺寸应不小于：外形尺寸,330mm,（高）,480mm,（宽）,135mm,（深）；底盒尺寸,300mm,（高）,450mm,（宽）,120mm,（深）,家庭信息箱内需安装能同时为多台设备供电的,220,伏电源插座，引入家庭信息箱内的电源应具有交流输出漏电短路保护功能，并确保有可靠的接地,家庭信息箱需具备一定的自然通风散热功能,汇聚设备（家庭网关、千兆交换机、,AC,设备）均部署在家庭信息箱或线缆汇聚点,其中，千兆交换机还可以部署在分信息箱,家庭组网方案,Wi-Fi,设备部署方案,Wi-Fi,设备部署方案,AP,布放策略,用户的,Wi-Fi,需求主要有两大类：以,Wi-Fi,覆盖为主；以,Wi-Fi,性能为主,以,Wi-Fi,覆盖为主的区域，可以按单,AP,覆盖单层,100,平方米的范围来估计,AP,数量。布放策略是：,各层,AP,分别部署；各层,AP,位置尽量上下错开,单层单,AP,时放中间，双,AP,时放两头，三,AP,时一直线，四,AP,时放四角,尽量不要有与,AP,隔二堵墙的区域。,如果以,Wi-Fi,性能为主，必须在主要上网区域内部署双频,AP,才能保证性能,要求与,AP,间最好不要有障碍物。,AP,尽量布放在中央开阔处,需要根据实际情况，包括：信息点的位
