内墙玻化微珠技术交底1.doc

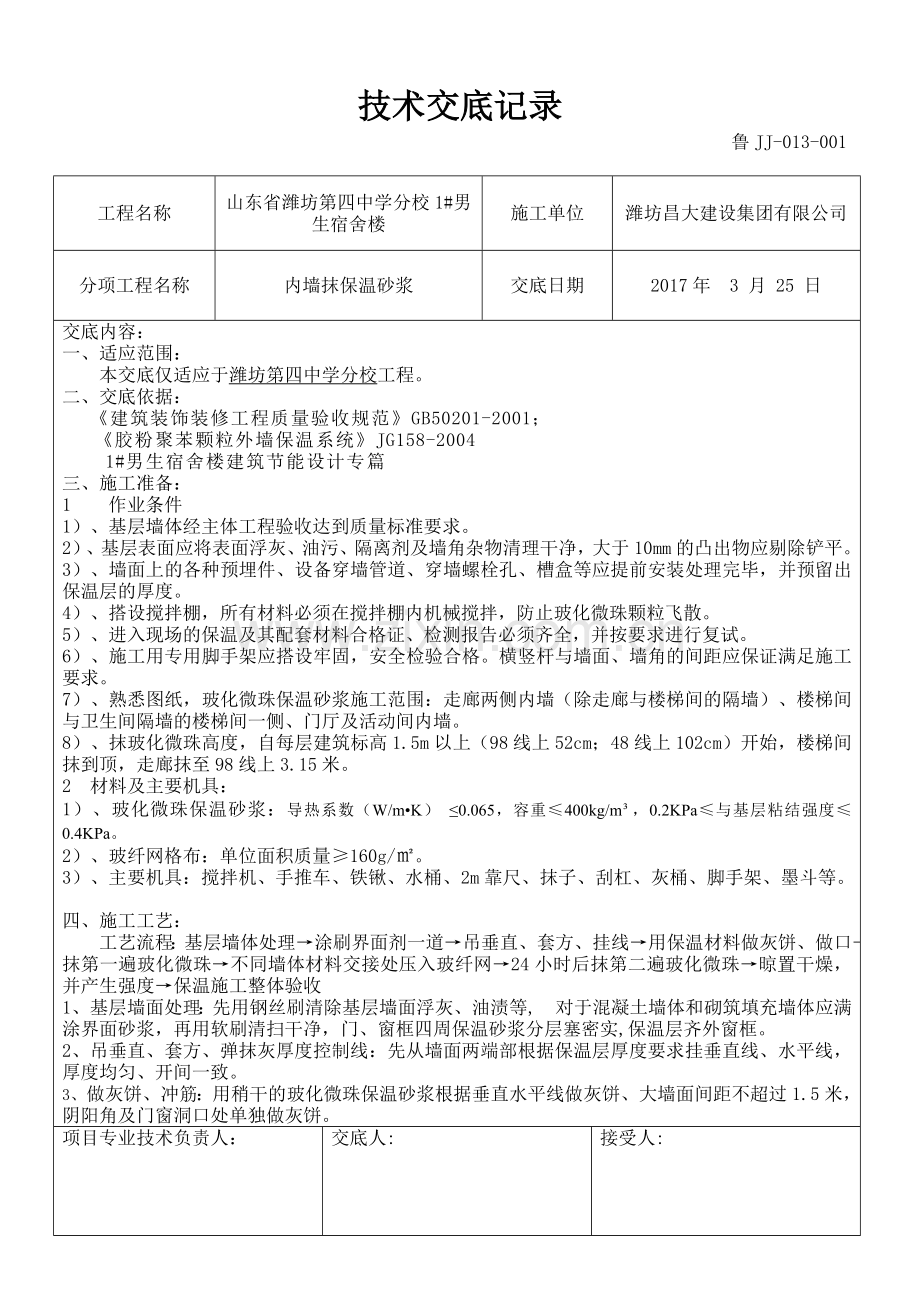

技术交底记录
鲁JJ-013-001
工程名称
山东省潍坊第四中学分校1#男生宿舍楼
施工单位
潍坊昌大建设集团有限公司
分项工程名称
内墙抹保温砂浆
交底日期
2017年 3 月 25 日
交底内容：
一、适应范围：
本交底仅适应于潍坊第四中学分校工程。
二、交底依据：
《建筑装饰装修工程质量验收规范》GB50201-2001；
《胶粉聚苯颗粒外墙保温系统》JG158-2004
1#男生宿舍楼建筑节能设计专篇
三、施工准备：
1  作业条件
1） 、基层墙体经主体工程验收达到质量标准要求。
2） 、基层表面应将表面浮灰、油污、隔离剂及墙角杂物清理干净，大于10mm的凸出物应剔除铲平。
3） 、墙面上的各种预埋件、设备穿墙管道、穿墙螺栓孔、槽盒等应提前安装处理完毕，并预留出保温层的厚度。
4） 、搭设搅拌棚，所有材料必须在搅拌棚内机械搅拌，防止玻化微珠颗粒飞散。
5） 、进入现场的保温及其配套材料合格证、检测报告必须齐全，并按要求进行复试。
6）、施工用专用脚手架应搭设牢固，安全检验合格。横竖杆与墙面、墙角的间距应保证满足施工要求。
7）、熟悉图纸，玻化微珠保温砂浆施工范围：走廊两侧内墙（除走廊与楼梯间的隔墙）、楼梯间与卫生间隔墙的楼梯间一侧、门厅及活动间内墙。
8）、抹玻化微珠高度，自每层建筑标高1.5m以上（98线上52cm；48线上102cm）开始，楼梯间抹到顶，走廊抹至98线上3.15米。
2 材料及主要机具：
1）、玻化微珠保温砂浆：导热系数（W/m•K） ≤0.065，容重≤400kg/m³，0.2KPa≤与基层粘结强度≤0.4KPa。
2）、玻纤网格布：单位面积质量≥160g/㎡。
3）、主要机具：搅拌机、手推车、铁锹、水桶、2m靠尺、抹子、刮杠、灰桶、脚手架、墨斗等。
四、 施工工艺：
工艺流程：基层墙体处理→涂刷界面剂一道→吊垂直、套方、挂线→用保温材料做灰饼、做口→抹第一遍玻化微珠→不同墙体材料交接处压入玻纤网→24小时后抹第二遍玻化微珠→晾置干燥，并产生强度→保温施工整体验收
1、 基层墙面处理：先用钢丝刷清除基层墙面浮灰、油渍等, 对于混凝土墙体和砌筑填充墙体应满涂界面砂浆，再用软刷清扫干净，门、窗框四周保温砂浆分层塞密实,保温层齐外窗框。
2、 吊垂直、套方、弹抹灰厚度控制线：先从墙面两端部根据保温层厚度要求挂垂直线、水平线，厚度均匀、开间一致。
3、 做灰饼、冲筋：用稍干的玻化微珠保温砂浆根据垂直水平线做灰饼、大墙面间距不超过1.5米，阴阳角及门窗洞口处单独做灰饼。
项目专业技术负责人：

交底人:
接受人:

山东省建设工程质量监督总站监制

技术交底记录
鲁JJ-013-001
工程名称
山东省潍坊第四中学分校1#男生宿舍楼
施工单位
潍坊昌大建设集团有限公司
分项工程名称
内墙抹保温砂浆
交底日期
2017年 3月 25 日
交底内容：
4、抹玻化微珠保温砂浆：玻化微珠保温砂浆应分遍成活。用配好的玻化微珠保温抹灰砂浆压抹,第一遍抹灰厚度为9mm,使砂浆均匀密实覆盖墙面。玻化微珠保温砂浆抹上墙与墙粘住后，不宜反复赶压。待上一遍抹灰硬化后即可进行第二遍抹灰。最后一遍抹灰厚度应达到灰饼厚度，用大杠搓平。门窗、洞口垂直度、平整度达到规范规定要求后，再在表面进行找平压实。不同墙体材料交接处在两遍保温砂浆中间压入玻纤网，两侧铺设宽度不小于100mm。
五、质量、工期要求：
1、保温面层成活后，应光滑、洁净，接茬平整，无明显抹纹。
2、完成面平整、垂直，开间尺寸一致，不大出现大小头。
3、阴阳角顺直、垂直、不得有开裂、空鼓。
4、洞口部位玻纤网翻包，洞口边垂直方正。

门窗洞口玻纤网翻包加强示意
六、注意事项：
1、操作地点环境及基层最低温度不低于5度，风力不大于6级。
2、保温砂浆必须由专业厂家严格按照专业配方配制好的袋装材料，施工时按照要求加水搅拌，不需添加任何外加剂，配制好的砂浆要即时用完。
项目专业技术负责人：

交底人:
接受人:

山东省建设工程质量监督总站监制

技术交底记录
鲁JJ-013-001
工程名称
山东省潍坊第四中学分校1#男生宿舍楼
施工单位
潍坊昌大建设集团有限公司
分项工程名称
内墙抹灰工程
交底日期
2017年 2 月 25 日
交底内容：
3、采用机械搅拌方法（不得强制性搅拌）确保搅拌时间，拌合料中不得有团块。
4、玻化微珠保温砂浆配制：按厂家提供配比要求进行配制。顺序先将水倒入砂浆搅拌机内，然后倒入一定比例玻化微珠搅拌5min后，可按施工稠度适当调整加水量，搅拌均匀后倒出。应随搅随用，在2h内用完。
5、产品运到工地注意防水、防潮，贮存期为3个月。
6、走廊、楼梯间墙裙高度为1500mm，抹玻化微珠底部距墙裙20mm，即结构板面以上1.59米，待墙裙镶贴完成后，采用相同材料找补抹平。
七、验收标准
1、主控项目：
1)材料的规格和各项技术指标，保温砂浆的配置原料的质量，必须符合有关标准和正常使用要求。
2）保温层与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂。
2、一般项目
1） 保温砂浆应平整严密，符合施工要求。
2） 墙体容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特殊部位，其保温应采取防止开裂和破损的加强措施。
3） 网格布不能有空鼓、皱褶、翘曲、外露等现象。
3、允许偏差及检验方法
项目
允许偏差(mm)
检验方法
立面垂直
3
用2m垂直检测尺检查
表面平整
3
用2m靠尺和塞尺检查
阴阳角方正
3
用直角检测尺检查
房间开间
3
米尺测量
保温层厚度
不允许有负偏差
用钢针插入和尺量检查
八、成品保护
1、玻化微珠保温砂浆在凝结前应防止快干、水冲、撞击、振动和防晒。
2、各抹灰层硬化前禁止水冲浸泡、撞击、和挤压。
3、吊运物品或拆脚手架时不得撞击墙面。
4、其他工种作业时不得污染墙面。
5、禁止从窗口进出，防止踩踏窗口，对碰撞坏的墙体应及时进行修补。
九、安全生产与现场文明施工
1、施工人员必须佩戴安全帽、安全带施工。
2、高空作业时，应检查脚手架是否牢固，特别是大风雨后作业，现场出现安全隐患处必须停工整顿，严禁违章作业。
项目专业技术负责人：

交底人:
接受人:

山东省建设工程质量监督总站监制
技术交底记录
鲁JJ-013-001
工程名称
山东省潍坊第四中学分校1#男生宿舍楼
施工单位
潍坊昌大建设集团有限公司
分项工程名称
内墙抹灰工程
交底日期
2017年 2 月 25 日
交底内容：
3、对脚手架不牢固之处和跷头板等及时处理，要铺有足够的宽度，以保证施工时的安全。
4、在架子上工作，工具和材料要放置稳当，不准随便乱扔。
5、上料时，提升机防护门关闭，人员不得利用物料提升机上下，遇六级以上大风时应暂停作业。
6、门窗框、管道、槽盒上残存砂浆，应及时清理干净。
7、保温材料集中搅拌，防风防尘，防止污染现场。
8、保温浆料施工时要注意清理落地灰，落地灰在3小时内重新搅拌即可使用。
9、工完料净场地清，施工完毕作业面清扫干净，垃圾集中运输至项目部指定地点集中堆放。

项目专业技术负责人：

交底人:
接受人:

山东省建设工程质量监督总站监制
