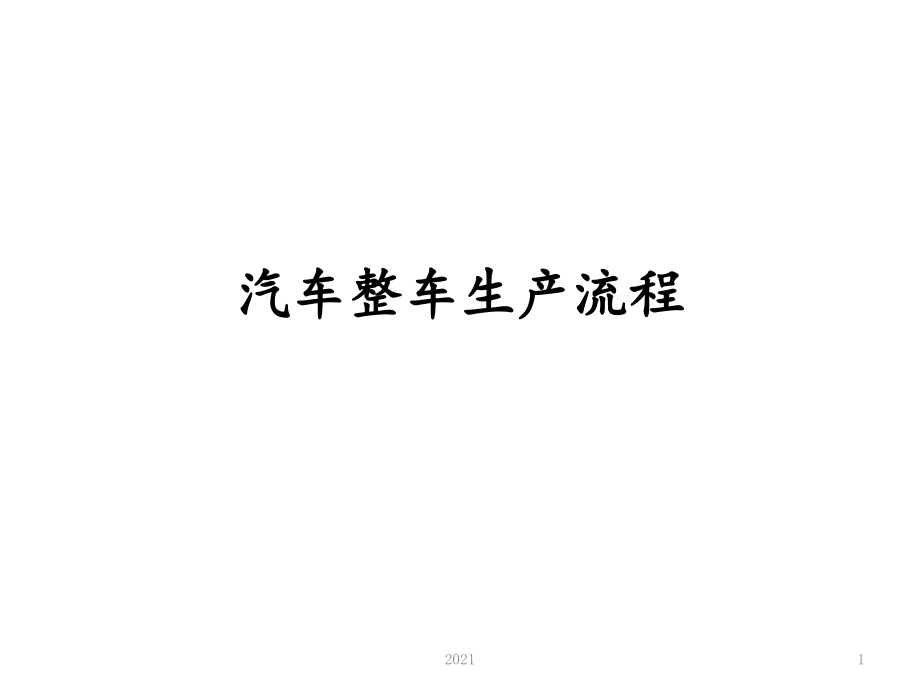

,2021,*,汽车整车生产流程,1,2021,第一道：冲压工艺,目标：生产出各种车身冲压零部件,下面是整齐码放的一卷卷的汽车专用钢板，厚度在,1.0mm,至,1.2mm,不等。这一卷卷的钢板，接下来就将会发生神奇的变化。,2,2021,首先要把整卷钢板裁剪成大小不等的几块后，分类整理，以便有各自不同的用处。,3,2021,大小不等的钢材，要经过一道切边工序。然后分配到各个冲压机上，进行下一步工序。,4,2021,平整的钢材经过冲压机重新塑造，被压制成车身上的各种冲压部件。,5,2021,压制好的前翼子板，整齐放在成品区待用。,6,2021,压制成型的车辆侧车身,7,2021,至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。接下来他们就被送到了焊接车间，进入了下一道工序。,8,2021,第二道：焊接工艺,目标：将各种车身冲压部件焊接成完成的车身,在焊接车间，各种各样的车身零部件在这里结合到了一起，完成这项工作的是另一项关键工艺,焊接。,9,2021,10,2021,每一道焊接完成后，工人师傅都要仔细检查焊接情况。,11,2021,哈弗的车身焊接还大量运用了工业机器人，这大大提高了效率并降低了失误的风险。,12,2021,车身焊接完成后，还要再进一步检查焊接情况。,13,2021,在确认了焊接没有问题之后，白车身就将被送入涂装车间进行下一道工序。,14,2021,第三道：涂装工艺,目标：防止车身锈蚀，使车身具有靓丽外表,组装完成的车身，被吊装到喷漆车间，先进行电泳防锈处理。,15,2021,16,2021,电泳防锈处理完毕后，工人们还要清理车身表面，发现是否有缺陷，为下一步即将到来的喷漆做准备。,17,2021,由于油漆含有大量有毒物质，而且人工喷漆效率低、浪费油漆，因此哈弗喷漆工艺已经由机器人来完成了。,18,2021,19,2021,至此车身涂装工艺就结束了，喷涂完毕的车身将被送到总装车间进行最后一道工序,。,20,2021,第四道：总装工艺,目的：将车身、底盘和内饰等各个部分组装到一起，形成一台完整的车,21,2021,22,2021,本来运到总装车间的应该是包含发动机变速箱在内的底盘总成。但是我们有必要了解一下底盘总成是怎么组装的，因此先从哈弗的大梁开始。,在哈弗的大梁上需要安装转向系统和其他不易安装的部件。,23,2021,这个工序是给车辆安装悬架连杆等部件。,24,2021,安装后备胎支架,25,2021,安装后驱动桥壳体,26,2021,后桥安装好后，再在其上安装螺旋弹簧。注意，不少同类越野车用的是钢板弹簧。,27,2021,接下来是安装前双叉臂悬挂,28,2021,接下来就是安装油箱，哈弗的油箱容积高达,80,多升,29,2021,注意，此时的底盘是反置的，必须将其翻转,180,后才能进行下一步工作。因此这道工序是给底盘上安装临时起吊钩。,30,2021,用吊索固定住底盘,31,2021,起吊然后翻转,32,2021,正面放置好后再进行下一步工序,33,2021,安装从底盘上通过的各种气液管路,34,2021,然后再安装前减震器和刹车盘,35,2021,安装后减震和刹车盘,36,2021,再下来，发动机和变速箱是作为一个动力总成来整体安装的。安装传动前后传动轴和排气管,37,2021,安装好轮胎的底盘，就可以降到地面上了，接下来就是等待车壳的吊装。,38,2021,39,2021,底盘段暂时告一段落，国内生产的越野车，基本上都是非承载式车身。也就是说，车身不承载全车的受力，因此这些越野车都带有底盘。有了坚固的底盘，才可以更好的进行越野活动。,而在底盘段组装的同时，车身和内饰件也在紧锣密鼓地组装当中,从喷漆车间中，利用传送链条，将喷好漆的车壳吊装到总装车间的内饰工段，进行内饰的安装。,40,2021,41,2021,安装门内密封条等内饰件,42,2021,安装后门锁扣等以及,B,、,C,柱的内装饰。,43,2021,安装发动机舱隔音防火墙,44,2021,安装整车控制电路，在底板上预埋线束，安装仪表台总成等,45,2021,安装全车底板隔音、门板和安全带等,46,2021,将内饰流水线上安装好的车身，吊装到底盘工段，然后进行组合，进行下一道的工序。,47,2021,在地沟中把车辆的底盘和车身结合牢固,48,2021,接下来安装仪表台上的一些电控设备、手刹和,6,碟,CD,等,49,2021,安装后排座椅,50,2021,51,2021,安装方向盘和其他内饰件,52,2021,安装前门内芯板等,53,2021,安装前排扶手箱,54,2021,安装前排座椅，这个步骤要放到后面，这样才有利于前排工作时空间的利用,55,2021,这样一来，内饰部分基本上就完工了。现在的哈弗已经是一台完整的车了，但它并不能现在就走上运输的板车，还有一些工序等着它。,56,2021,第五道：检测,目标：发现生产装配过程中潜在的质量问题，尽最大可能拒绝不合格产品出厂,哈弗已经基本上是一台完整的车了，但是工人师傅们还要保证它不能带病出厂。因此要打开发动机仓，把里面的部件检查一遍,57,2021,58,2021,然后加注防冻液、助力油、玻璃水和润滑油等必需液体,59,2021,对车身侧面进行预热，这是要干什么呢？,60,2021,原来是为了在预热部位安装侧面防擦条,61,2021,虽然喷涂过程中，漆面质量已经经过检查，但是出厂前还要检查一次，察看漆面是否在总装过程中有损坏。,62,2021,接下来为了检验装配过程中不出现问题，还要进行四轮定位检测。而尾气排放检测则是为了符合国家相关环保法规。,63,2021,经过检测合格的车辆，还要被开到淋浴房，进行密封性能测试。在这里，喷头喷出的水量比平时下暴雨的雨量还要大数倍。以此才能检验车辆的密封性能如何。,64,2021,经过测试合格的车，才能进行下一道工序。而不合格的车则直接返回生产线进行重装,。,65,2021,测试合格的车辆还要在厂内的各种试车道上模拟各种路况进行检测，保证车辆出厂的质量。,66,2021,试车完成后，还要开上地沟做最后的检测，看是否在试车时出现问题。,67,2021,最后通过了所有检测的车，被整齐摆放在停车场,68,2021,结 束！,谢谢观赏！,69,2021,
