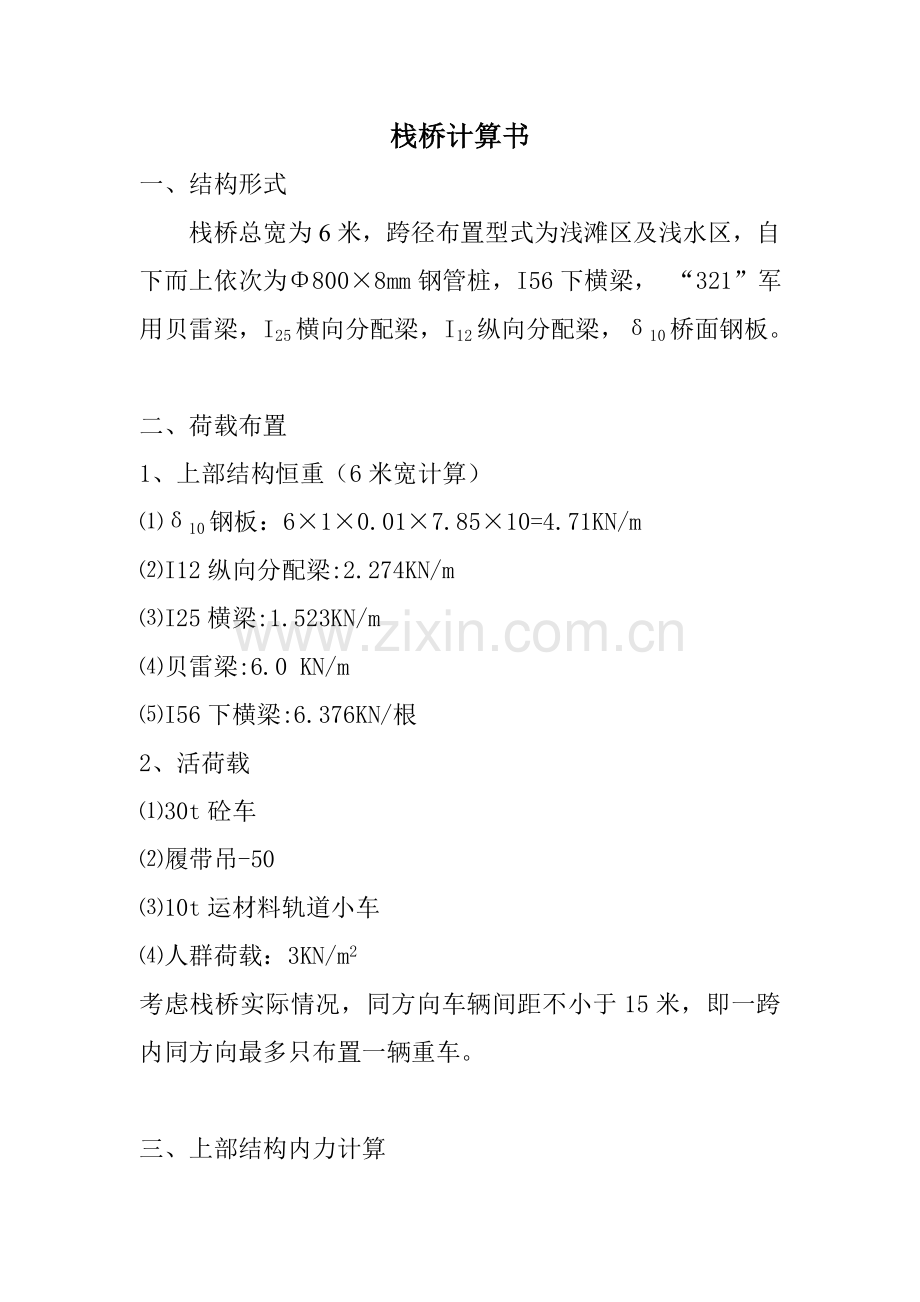

栈桥计算书
一、结构形式
栈桥总宽为6米，跨径布置型式为浅滩区及浅水区，自下而上依次为Φ800×8mm钢管桩，I56下横梁， “321”军用贝雷梁，I25横向分配梁，I12纵向分配梁，δ10桥面钢板。

二、荷载布置
1、上部结构恒重（6米宽计算）
⑴δ10钢板：6×1×0.01×7.85×10=4.71KN/m
⑵I12纵向分配梁:2.274KN/m
⑶I25横梁:1.523KN/m
⑷贝雷梁:6.0 KN/m
⑸I56下横梁:6.376KN/根
2、活荷载
⑴30t砼车
⑵履带吊-50
⑶10t运材料轨道小车
⑷人群荷载：3KN/m2
考虑栈桥实际情况，同方向车辆间距不小于15米，即一跨内同方向最多只布置一辆重车。

三、上部结构内力计算

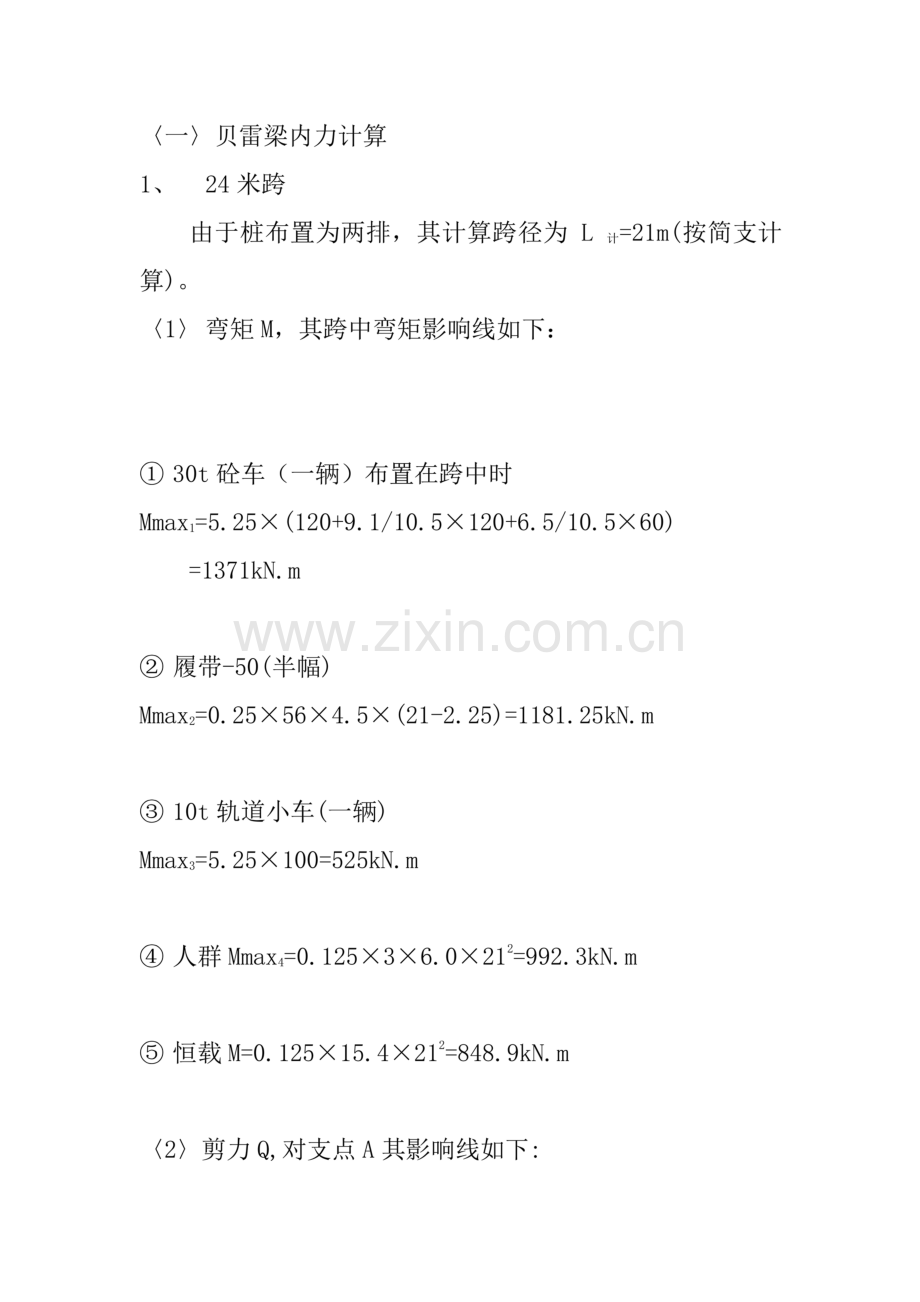

2、履带-50
Mmax2=0.7×120×(1.70-0.35)/4=28.35kN.m
Qmax2=0.7×120×(1.70-0.35)/1.7=66.7kN

3、恒载 M=1KN.m
Q=2KN

σ=1.3M/W=1.3×29.35×103/401.4×10-6
=95.0MPa<[σ]

<三>I12纵向分配梁内力
计算简图如右
1、30t砼车Mmax1=30×（1.5-0.1）/4=10.5KN.m
Qmax1=28KN
2、履带-50 Mmax2=9KN.m
Qmax2=24KN.m
Wx=77.4cm3
σ=1.3*10.5/W=176.4MPa<[σ]

<四>桥面钢板
取1米宽板条,按单向板计算,当荷载为30t砼车时为最不利。
跨中弯矩 MOP=0.125×100×(0.4-0.074)2=1.33kPa
有效分布宽度a=0.4m
最大弯矩为M=MOP/a=1.33/0.4=3.3kPa
W=bh2/6=1×0.012/6=1.67×10‐5m3
σ=M/W=3.3×103/1.67×10-5=198MPa

5、I56下横梁
其计算简图如右
Pmax=359.2kN
Mmax=0.25×359.2×(3.7-0.45)=291.85 kN.m
σ=M/W=291.85/(2342×10‐6)=124.6MPa< [σ]

四、钢管桩承载力计算
单桩最大需承力P=300+90+50+45=485kN
按单桩承载力500kN计算
1、漫滩区考虑冲刷3米,在SZK61附近为最不利位置。
据P=0.5(UΣαiτiLi+αAσR)
有 500=0.5π×0.8[5.6×20+7.7×35+( L1-19.44)
×20]
L1=20.3m
取L1=21m

2、浅水区,考虑冲刷5米,在SZK70附近为最不利位置，有 500=0.5π×0.8[1.7×25+6.3×35+3.1×25+( L2-21)
×20]
L2=23.9m
取L2=25m

3、深水桩顶标高为+7.84m,考虑冲刷7米,在SZK72附近时最不利,有
500=0.5π×0.8[7.1×25+1.9×35+2×25+( L3-25.21) ×22]
L3=29.93m
取L3=30m
当大潮时,栈桥已形成,上部已形成刚构,其抵抗横向力较大,在强涌潮作用下不会失稳。考虑到施工中不可避免的少量堆载,主要构件按简支计算,实际为连续,将其差值作为安全储备。
