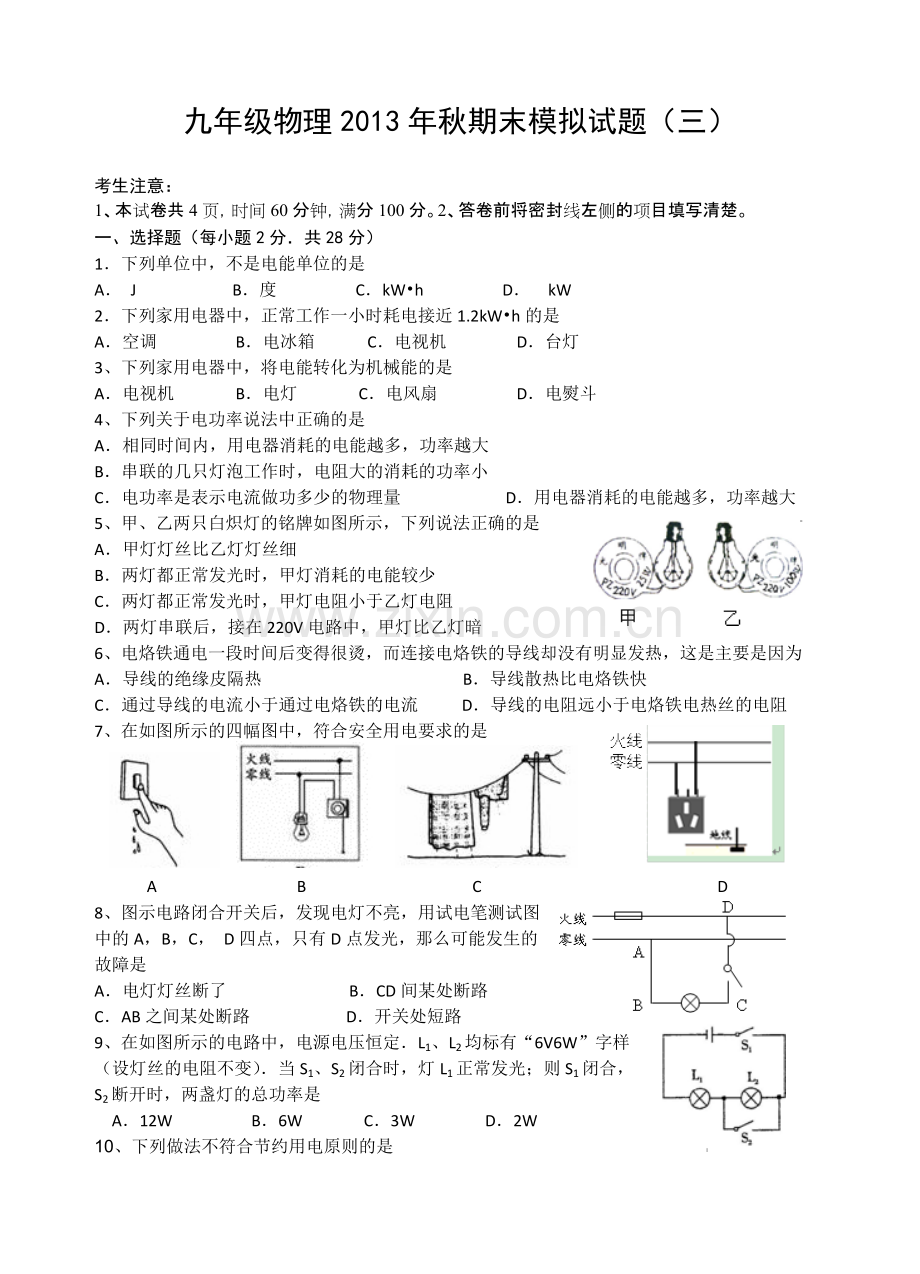

2012新人教版九年级物理2013年秋期末模拟试题(三)(13章内能至19章家庭电路)-共8页.pdf_第1页
第1页 / 共10页

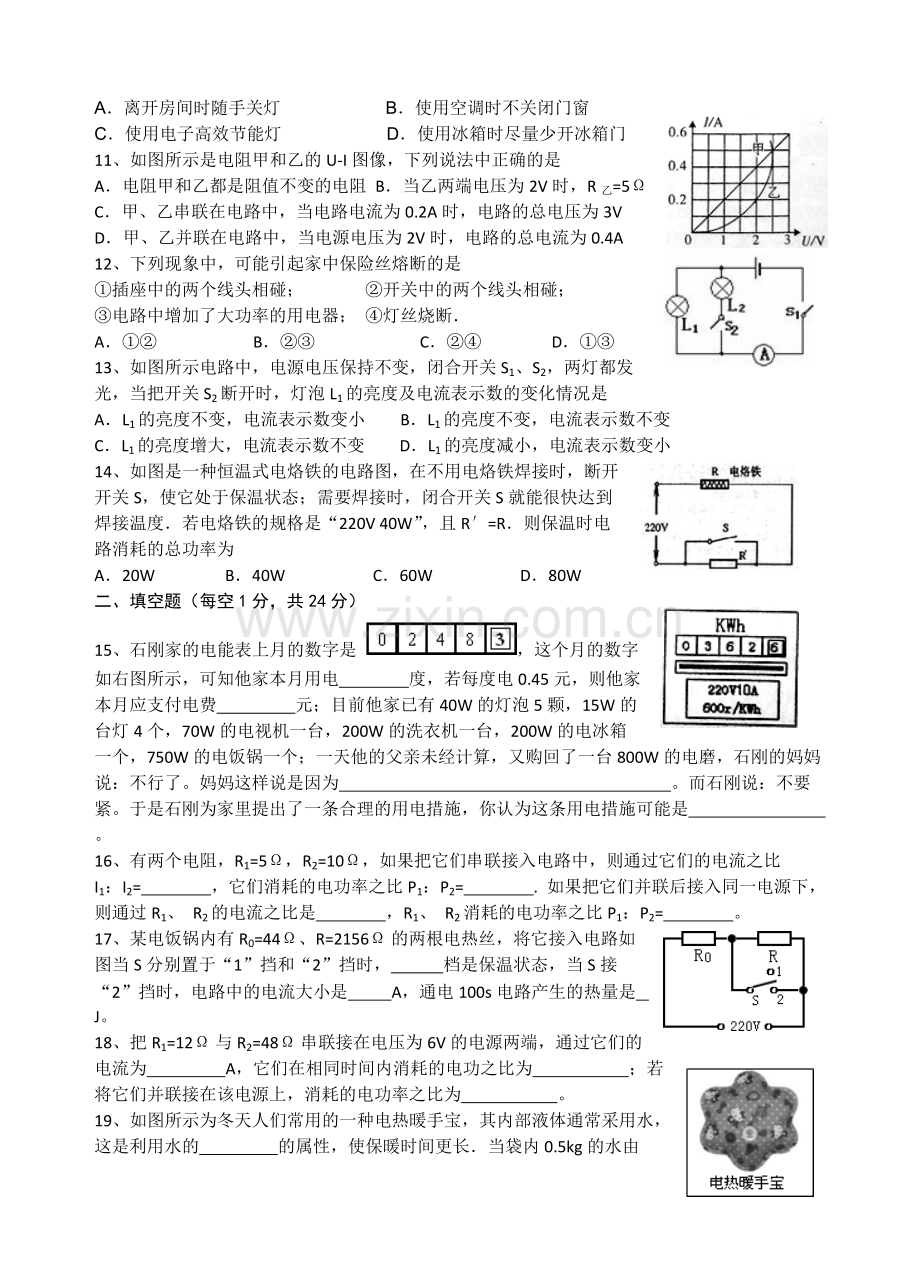

2012新人教版九年级物理2013年秋期末模拟试题(三)(13章内能至19章家庭电路)-共8页.pdf_第2页
第2页 / 共10页
2012新人教版九年级物理2013年秋期末模拟试题(三)(13章内能至19章家庭电路)-共8页.pdf_第3页
第3页 / 共10页
2012新人教版九年级物理2013年秋期末模拟试题(三)(13章内能至19章家庭电路)-共8页.pdf_第4页
第4页 / 共10页
2012新人教版九年级物理2013年秋期末模拟试题(三)(13章内能至19章家庭电路)-共8页.pdf_第5页
第5页 / 共10页
点击查看更多>>
资源描述

1、九年级物理 2013 年秋期末模拟试题(三)考生注意:1、本试卷共 4 页,时间 60 分钟,满分 100 分。2、答卷前将密封线左侧的项目填写清楚。一、选择题(每小题 2 分共 28 分)1下列单位中,不是电能单位的是A J B度 CkWh D kW 2下列家用电器中,正常工作一小时耗电接近 1.2kWh 的是A空调 B电冰箱 C电视机 D台灯3、下列家用电器中,将电能转化为机械能的是A电视机 B电灯 C电风扇 D电熨斗 4、下列关于电功率说法中正确的是A相同时间内,用电器消耗的电能越多,功率越大B串联的几只灯泡工作时,电阻大的消耗的功率小C电功率是表示电流做功多少的物理量 D用电器消耗的电

2、能越多,功率越大5、甲、乙两只白炽灯的铭牌如图所示,下列说法正确的是A甲灯灯丝比乙灯灯丝细 B两灯都正常发光时,甲灯消耗的电能较少 C两灯都正常发光时,甲灯电阻小于乙灯电阻 D两灯串联后,接在 220V 电路中,甲灯比乙灯暗6、电烙铁通电一段时间后变得很烫,而连接电烙铁的导线却没有明显发热,这是主要是因为A导线的绝缘皮隔热 B导线散热比电烙铁快 C通过导线的电流小于通过电烙铁的电流 D导线的电阻远小于电烙铁电热丝的电阻7、在如图所示的四幅图中,符合安全用电要求的是 A B C D8、图示电路闭合开关后,发现电灯不亮,用试电笔测试图中的 A,B,C,D 四点,只有 D 点发光,那么可能发生的故障

3、是A电灯灯丝断了 BCD 间某处断路 CAB 之间某处断路 D开关处短路9、在如图所示的电路中,电源电压恒定L1、L2均标有“6V6W”字样(设灯丝的电阻不变)当 S1、S2闭合时,灯 L1正常发光;则 S1闭合,S2断开时,两盏灯的总功率是A12W B6W C3W D2W 10、下列做法不符合节约用电原则的是A离开房间时随手关灯 B使用空调时不关闭门窗 C使用电子高效节能灯 D使用冰箱时尽量少开冰箱门11、如图所示是电阻甲和乙的 U-I 图像,下列说法中正确的是A电阻甲和乙都是阻值不变的电阻 B当乙两端电压为 2V 时,R乙=5 C甲、乙串联在电路中,当电路电流为 0.2A 时,电路的总电压

4、为 3V D甲、乙并联在电路中,当电源电压为 2V 时,电路的总电流为 0.4A12、下列现象中,可能引起家中保险丝熔断的是插座中的两个线头相碰;开关中的两个线头相碰;电路中增加了大功率的用电器;灯丝烧断A B C D13、如图所示电路中,电源电压保持不变,闭合开关 S1、S2,两灯都发光,当把开关 S2断开时,灯泡 L1的亮度及电流表示数的变化情况是AL1的亮度不变,电流表示数变小 BL1的亮度不变,电流表示数不变 CL1的亮度增大,电流表示数不变 DL1的亮度减小,电流表示数变小14、如图是一种恒温式电烙铁的电路图,在不用电烙铁焊接时,断开开关 S,使它处于保温状态;需要焊接时,闭合开关

5、S 就能很快达到焊接温度若电烙铁的规格是“220V 40W”,且 R=R则保温时电路消耗的总功率为A20W B40W C60W D80W 二、填空题(每空 1 分,共 24 分)15、石刚家的电能表上月的数字是,这个月的数字如右图所示,可知他家本月用电 度,若每度电 0.45 元,则他家本月应支付电费 元;目前他家已有 40W 的灯泡 5 颗,15W 的台灯 4 个,70W 的电视机一台,200W 的洗衣机一台,200W 的电冰箱一个,750W 的电饭锅一个;一天他的父亲未经计算,又购回了一台 800W 的电磨,石刚的妈妈说:不行了。妈妈这样说是因为 。而石刚说:不要紧。于是石刚为家里提出了一

6、条合理的用电措施,你认为这条用电措施可能是 。16、有两个电阻,R1=5,R2=10,如果把它们串联接入电路中,则通过它们的电流之比I1:I2=,它们消耗的电功率之比 P1:P2=.如果把它们并联后接入同一电源下,则通过 R1、R2的电流之比是 ,R1、R2消耗的电功率之比 P1:P2=。17、某电饭锅内有 R0=44、R=2156 的两根电热丝,将它接入电路如图当 S 分别置于“1”挡和“2”挡时,档是保温状态,当 S 接“2”挡时,电路中的电流大小是 A,通电 100s 电路产生的热量是 J。18、把 R1=12 与 R2=48 串联接在电压为 6V 的电源两端,通过它们的电流为 A,它们

7、在相同时间内消耗的电功之比为 ;若将它们并联接在该电源上,消耗的电功率之比为 。19、如图所示为冬天人们常用的一种电热暖手宝,其内部液体通常采用水,这是利用水的 的属性,使保暖时间更长当袋内 0.5kg 的水由0加热至 80,需要吸收的热量为 J,该电热暖手宝正常工作时功率为 600W,不计热量损失,产生这些热量需要的时间为 秒为了使用时更加安全,它的内部采用了双重温控保护开关,两个温控开关是 (选填“串联”或“并联”)起来使用的。c水=4.2103J/(kg)。20、使用测电表来判别正常照明电路的火线零线时,手必须接触 ,当笔尖接触导线时,若氖管发光,则该导线是 线;若氖管不发光,则该导线是

8、 线。21、我国照明电路的电压为 V;教室内各日光灯之间的连接方式是 联(选填“串”或“并”);小明家有一个标有“5W”字样的电蚊香加热器,正常工作 1h 消耗的电能为 J。三、实验探究题(24 题 3 分,其余每空 2 分,共 25 分)22、用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。(1)实验中通过观察 来比较电流产生的热量的多少。(2)为了便于比较两种不同电阻丝通过电流后产生热量的多少,甲、乙两瓶中要装入 同种液体(3)为了达到实验目的,选用的两电阻丝的阻值不能 (4)实验结论:。(5)该实验装置还可以研究通电时间一定时导体产生的热量与 的关系。23、小强想测定小灯

9、泡正常发光时的电阻和电功率,所用器材有电压为 6V 的电源,额定电压为 2.5V 的小灯泡,以及符合实验要求的滑动变阻器、电表、开关和导线图 A 是小强没有连接完的实物电路。(1)请你用笔画线代替导线,帮小强将实物电路连接完整。(2)小强连接好电路闭合开关,移动滑动变阻器滑片 P,发现电压表无示数,电流表有示数,则故障的原因可能是 (写出一种即可)。(3)小强排除故障后闭合开关,移动滑动变阻器滑片 P 到某处,电压表的示数为 2.2V,要测量小灯泡的额定功率,应将滑片 P 向 端滑动(选填“左”或“右”)。(4)小强通过移动滑片 P,分别记下了多组对应电压表和电流表的读数,并绘制成了图 B 所

10、示的 U-I 图像根据 U-I 图像提供的信息,可计算出小灯泡的额定功率是 W,小灯泡正常发光时的电阻是 。(5)小强做完上述实验后又进一步思考,只用一块电表和一个已知阻值的定值电阻 R0,能否测出小灯泡的额定功率他设计了如图所示的几个电路图请帮他判断其中能测出小灯泡的额定功率的是哪一个()A B C D 24、如图所示,请将下列元件连接成符合安全用电要求的家庭电路。四、计算题(共 23 分)25、如图甲所示电路,电源电压为 6V 不变,滑动变阻器的滑片 P 从 a 端移动到 b 端,定值电阻 R1两端的电压随滑动变阻器 R2阻值变化的图像如图乙所示。问:(1)当 R2为 10 时,电压表的示

11、数是多少?(2)当电压表示数为 2V 时,R1的阻值是多少?(3)滑动变阻器的滑片 P 在 b 端时,电阻 R1的功率是多少?26、如图所示,电源电压恒定,R1=18,滑动变阻器 R2的最大阻值是 24,小灯泡 L 上标有“6V、3W”字样,电流表的量程为 03A。(1)当开关 S2闭合,S1、S3断开,滑动变阻器的滑片 P 滑至中点时,灯泡 L 恰好正常发光,则电源电压 U 为多大?(2)当开关 S1闭合,S2、S3断开时,通电 5 分钟,电流通过灯泡L 所做的功是多少?(3)当开关 S1、S2、S3都闭合时调节滑动变阻器的滑片 P,在电流不超过电流表量程的情况下,电路中用电器总功率的最大值

12、和最小值分别是多少?27、某电热毯只有一个挡位,使用不方便。小明想用一电阻丝作发热体与其串联,将它改造成有两个挡位的电热毯。已知原电热毯的额定电压为 220V,为了测定它的额定功率,小明把它与一个标有“220V 25W”灯泡串联在家庭电路中(如图 10 所示),电压表的示数为176V。(电源电压恒为 220V,不考虑温度对电阻阻值的影响)求:(1)原电热毯的额定功率多大?(2)为了使改造后的电热毯(如图 11 所示)在低温挡位时的总发热功率为原电热毯额定功率的五分之三,小明需一个阻值多大的电阻丝?(保留一位小数)(3)改造后的电热毯,在低温挡位时工作 10min,R0消耗多少电能?九年级物理

13、2013 年秋期末模拟试题(三)答题卷姓名:班级:组号:第 组题号一二三四总分得分一、单项选择题(每题只有一个选项符合题意,每题 3 分,共 42 分)二、填空题(每空 1 分,共 24 分)15.16.17.18.19.20.21.三、实验与探究题(24 题 3 分,其余每空 2 分,共 25 分)22.(1)(2)(3)(4)(5)23.(1)如右图(2)(3)(4)(5)()24.四、计算题(共 23 分)25、题号1234567891011121314答案26、27期末模拟试题三参考答案及详解一、选择题1、解:在国际单位制电能的单位是焦耳,符号:J;日常生活中常用的电能单位是 kWh,

14、即平时我们所说的度;千瓦是功率的单位,不是电能的单位;2、解:P=W/t=1.2KWh/1h=1.2kw,四个选项中额定功率接近1.2kw 的用电器是空调机3、解:电流做功的过程,实际上就是个能量转化的过程,从电能转化成其它形式的能电视机是把电能转化为声能和光能,所以 A 不符合题意电灯是把电能转化为光能和内能,所以 B 不符合题意电风扇是把电能转化为机械能,所以 C 符合题意电熨斗是把电能转化为内能,所以 D 不符合题意4、解:A.由 P=W/t 可知 A 正确。B.串联电路中电流处处相等,P=UI=I2R,B 选项错误。C.电功率是表示电流做功快慢的物理量;D由 P=W/t 可知,该选项未

15、指明时间是否相等。5、A、甲灯泡的灯丝电阻为:R甲=U甲2/P甲=(220V)2/25W=1936;乙灯的电阻为:R乙=U乙2/P乙=(220V)2/100W=484灯丝的长度和材料都是相同的,甲的阻值大于乙的阻值,所以甲灯灯丝比乙灯灯丝细所以 A 说法正确B、两灯都正常发光时,甲灯的功率小于乙灯的功率,根据 W=Pt,由于不知时间,所以无法比较两灯所用电能的大小所以 B 说法错误C、由 A 知,两灯都正常发光时,甲灯的电阻大于乙灯的电阻所以 C 说法错误D、若两灯串联,则通过的电流相等,根据公式:P=I2R,甲的电阻大,所以甲的实际功率比乙的实际功率大,甲灯比乙灯亮所以 D 说法错误6、解:

16、电烙铁在使用时,电烙铁和铜导线串联,I电烙铁=I导线,通电时间 t 相同,Q=I2Rt,R电烙铁R导线,电流产生的热量:Q电烙铁Q导线,从而出现通电一段时间后电烙铁变得很烫、而连接电烙铁的铜导线却不怎么热的现象;由以上分析可知,选项A、B、C 错,D 正确7、解:A.不能用湿手接触用电器和开关;B.开关安装在火线上能确保断开时灯泡不带电;C.在输电线和用电器表面晒衣物会出现触电事故;D.三孔插座必须接地。8、解:A、电灯灯丝断了,C 点应使试电笔亮,故 A 错误B、CD间某处断路,A、B、C 三点试电笔不亮,D 点试电笔亮,故 B 正确C、AB 之间某处断路,C 点应使试电笔亮,故 C 错误D

17、、开关处短路,A、B、C、D 四点试电笔都亮,故 D 错误9、解:灯泡电阻为 R=U2/P=(6V)2/6W=6,当 S1闭合,S2断开时,两灯泡串联,两盏灯的总功率是 P 总=U2/2R=(6V)2/(26)=3W10、解:A、离开房间时随手关灯,可以节约电能,不符合题意;B、使用空调时不关闭门窗,这样空调的效果不好,浪费电能,符合题意;C、使用电子高效节能灯,可以节约电能,不符合题意;D、使用冰箱时尽量少开冰箱门,这样可以节约电能,不符合题意。11、解:A、由图象可知,甲对应的电流与电压成正比,根据欧姆定律可知甲电阻的阻值不变,乙电阻的阻值变化,故 A 不正确;B、由图象可知,当乙两端电压

18、为 2V 时,通过的电流为 0.2A,根据欧姆定律可得 R乙=U乙/I乙=2V/0.2A=10,故 B 不正确;C、甲、乙串联在电路中时,通过两电阻的电流相等,当电路电流为0.2A 时,由图象可知,U甲=1V,U乙=2V,根据串联电路的总电压等于各分电压之和可知,电源的电压 U=U甲+U乙=1V+2V=3V,故C 正确;D、甲、乙并联在电路中时,两电阻两端的电压相等,当电源电压为 2V 时,由图象可知,I甲=0.4A,I乙=0.2A,根据并联电路中干路电流等于各支路电流之和可知,干路电流 I=I甲+I乙=0.4A+0.2A=0.6A,故 D 不正确12、解:当发生短路或总功率过大时,都可能导致

19、家中保险丝熔断13、解:两开关均闭合时,两灯并联电源两端,电压均为电源电压,断开 S2后,只有 L1接入电路,L1两端电压仍为电源电压故亮度不变电流表由测两灯泡的电流之和变成只测 L1中的电流,故电流减小14、解:当 S 闭合时,R被短路,电烙铁功率为额定功率;由功率公式 P=U2/R 可求得R 的阻值 R=U2/P=(220V)2/40W=1210;当 S 断开时,两电阻串联,总电阻 R总=R+R=21210=2420;则电路消耗的总功率P总=U2/R总=(220V)2/2420=20W。二、填空题(每空 1 分,共 24 分)15、114.3 51.435 石刚家加上电磨所有用电器的总功率

20、大于电能表最大负荷 让所有用电器不同时工作 解:小明家本月用电362.6kwh-248.3kwh=114.3kwh=114.3 度,小明家这个月的电费是 0.45 元/度114.3 度=51.435 元电能表的额定电压U=220V,允许通过的最大电流 I=10A;因此电能表的最大负荷为:P=UI=220V10A=2200W;石刚家加上电磨所有用电器的总功率为 40W5+15W4+70W+200W+200W+750W+800W=2280W2200W,因此加上电磨后他家的用电器的总功率超过了电能表的负荷,它们不能同时工作,所以石刚家所有用电器不能同时工作16、1:1 1:2 2:1 2:1 解:串

21、联电路的电流处处相等,则两电阻串联时,通过它们的电流之比 I1:I2=1:1;两电阻串联时,电阻消耗的功率之比 P1:P2=(I2R1):(I2R2)=R1:R2=5:10=1:2。当 R1、R2并联时各支路两端的电压相等,I1:I2=(U/R1):(U/R2)=R2:R1=10:5=2:1;P1:P2=(U2 R1):(U2 R2)=R2:R1=10:5=2:117、”1”5 1.1105J 解:(1)电源电压为 220V 不变,当 S接“1”挡时,电路中 R 与 R0串联,此时电阻为两个电阻的和;当 S 接“2”挡时,电路中只有 R0,此时电阻小于串联时电阻,所以根据 P=U2 R 可知:

22、“1”挡是保温状态(2)当 S 接“2”挡时,电路中只有 R0,电流为:I=U/R0=220V/44=5A;W=UIt=220V5A100s=1.1105J18、1:1 1:4 4:1 解:R=R1+R2=12+48=60,串联电路电流:I=U/R=6V/60=0.1A串联电路中电流处处相等,所以 I1:I2=1:1,W1:W2=I2R1t/I2R2t=R1/R2=12/48=1:4 (3)并联电路各支路两端的电压相等,所以,P1:P2=(U2 R1):(U2 R2 )=R2:R1=48:12=4:1。19、比热容大 1.68105 280 串联 解:(1)因为水的比热容较大,相同质量的水和其

23、它物质比较,降低相同的温度,水放出的热量多,所以电热暖手宝内部液体通常采用水;(2)水吸收的热量:Q吸=cmt=4.2103J/(kg)0.5kg(80-0)=1.68105J;(3)电热暖手宝的功率:P=600W,由题知,Q吸=W=Pt,需要加热时间:t=W/P=1.68105J/600W=280s;(4)电热暖手宝采用双重温控保护开关,相互影响,故两个开关应该是串联。20、笔尾金属体 火 零解:使用测电表辨别火线零线时,手必须接触笔尾金属体,当笔尖接触检测导线时,氖管发光,则该导线是火线氖管不发光,则该导线是零线。21、220 并 1.8104 解:我国照明电路的电压是 220V日光灯的额

24、定电压是 220V,为了让日光灯正常工作,并且互不影响,日光灯要并联在照明电路中电蚊香的额定功率 P=5W,通电时间 t=1h=3600s,W=Pt=5W3600s=1.8104J。三、实验探究题(24 题 3 分,其余每空 2 分,共 25 分)22、(1)两支温度计示数变化 (2)质量相等、初温相同 (3)相同 (4)在电流、通电时间一定时,电阻越大,产生的热量越多(注意要控制变量)(5)电流23、(1)将电压表“3”接线柱与灯泡右侧接线柱连接在一起。(2)电压表断路或灯泡短路(3)电压表测灯泡电压,要测灯泡的额定功率,使灯泡两端电压为 2.5V,使电压表的示数由 2.2V增大到 2.5V

25、,要使灯泡电压增大,需要电流增大,总电阻减小,滑动变阻器电阻减小,滑片向右端移动(4)由 U-I 图象知 U额=2.5V 时,I额=0.2A,小灯泡的额定功率 P额=U额I额=2.5V0.2A=0.5W;P=UI=U2/R,灯泡电阻R=U2/P=(2.5V)2/0.5W=12.5 (4)解:A、S2闭合 S3断开时,电流表把灯泡短路,灯泡不发光;S2断开 S3闭合时,电流表把电阻短路;两个都闭合或断开时,电流表均无示数测不出灯泡的额定电流,故不符合题意;B、S2闭合 S3断开,电压表测电灯两端的电压,其上端为正接线柱、下端为负接线柱;S3闭合 S2断开,电压表测定值电阻 R 两端的电压,其上端

26、为负接线柱,下端为正接线柱;电压表的两次接线方法相反,在不改变电路连接方式的情况下,无法进行测量,故不合题意;C、开关处于 1 的位置,电压表测量的是灯泡和电阻串联后的两端电压 U;开关处于 2 的位置,电压表测量的是灯泡的两端电压 U0,则小灯泡的电流为 I=(UU0)/R,小灯泡的额定功率表达式是 P=U0I=U0(UU0)/R,故符合题意;D、开关处于 1 的位置,电流表把灯泡和电阻短路,电流表测量滑动电阻的电流;开关处于 2 的位置,电流表把小灯泡短路,测量的是通过电阻的电流测不出灯泡的额定电流,该不符合题意24、解:(1)三孔插座的连接:上孔接地线,当金属外壳的用电器插入插座时,使金

27、属外壳接地,防止金属外壳漏电发生触电事故左孔接零线,右孔接火线(2)灯泡的连接方法:火线首先接入开关,再入灯泡顶端的金属点,零线直接接入螺旋套开关既能控制灯泡,又能在灯泡损坏时,断开开关,切断了火线,安全的更换灯泡四、计算题(共 23 分)25、解:(1)由图乙可知:当 R2为 10 时,电压表的示数是3V;(2)由(1)可知:当 R210 时,U13V 因为 R1与 R2串联,所以 U2UU16V3V3V I1I2U2/R23V/(10)0.3A;R1U1/I13V/(0.3A)10(3)滑片 P 在 b 端时,由图乙可知:U1/1VP1/0.1W。121(1)210解法二:滑片 P 在 b

28、 端时,R2/50;R/R1R2/105060;I1/I2/0.1A,P1/I1/2 R1(0.1A)2100.1W。66026、解:(1)由灯泡的铭牌可知:U额=6V,P额=3W,已知P=U2/R灯泡的电阻为 RL=U额2/P额=(6V)2/3W=12;当开关 S1、S3断开、S2闭合、滑动变阻器的滑片 P 滑到中点时,滑动变阻器与灯泡串联;因灯泡正常发光,所以灯泡两端的电压为 UL=6V,电路中的电流为 I=IL=P额/U额=3W/6V=0.5A,电源的电压为 U=I R2+UL=0.5A 24+6V=12V;1 21 2(2)当开关 S2、S3断开,S1闭合时,R1和灯泡串联,此时电路中

29、的电流为 I=0.4A,1+1218+12灯泡 5min 消耗的电能为 W=(I)2RLt=(0.4A)212560s=576J;(3)当开关 S1、S2、S3都闭合时,R1和滑动变阻器 R2并联,由题意可知干路的最大电流 I最大=3A,所以电路消耗的总功率的最大值为 P最大=UI最大=12V3A=36W;滑动变阻器接入电路的电阻最大时,干路的电流最小为:I最小=+=+=A,1212 1812 2476所以电路消耗的总功率的最小值为 P最小=UI最小=12V A=14W7627、解:(1)P=U2/R 灯泡电阻 RLU2/PL(220V)2/25W 1936,R0两端的电压 U0=U-UL=220V-176V=44V,由于 R0与灯泡L串联,I0=IL 即=00所以 R0 RL1936484044176原电热毯的额定功率 P额U额2/R0 100W(220)2484(2)改造后的电热毯在低温档时,R0与 RX串联,总发热功率 P=P额=100W=60W3535电路的总电阻 RU2/P(220V)2/60W 806.7,电阻丝的阻值 RX=R-R0=806.7-484=322.7(3)改造后的电热毯在低温档时,R0消耗的电能W0P0tI2R0t()2R0 t()24841060s2.16105JP60W 220V
