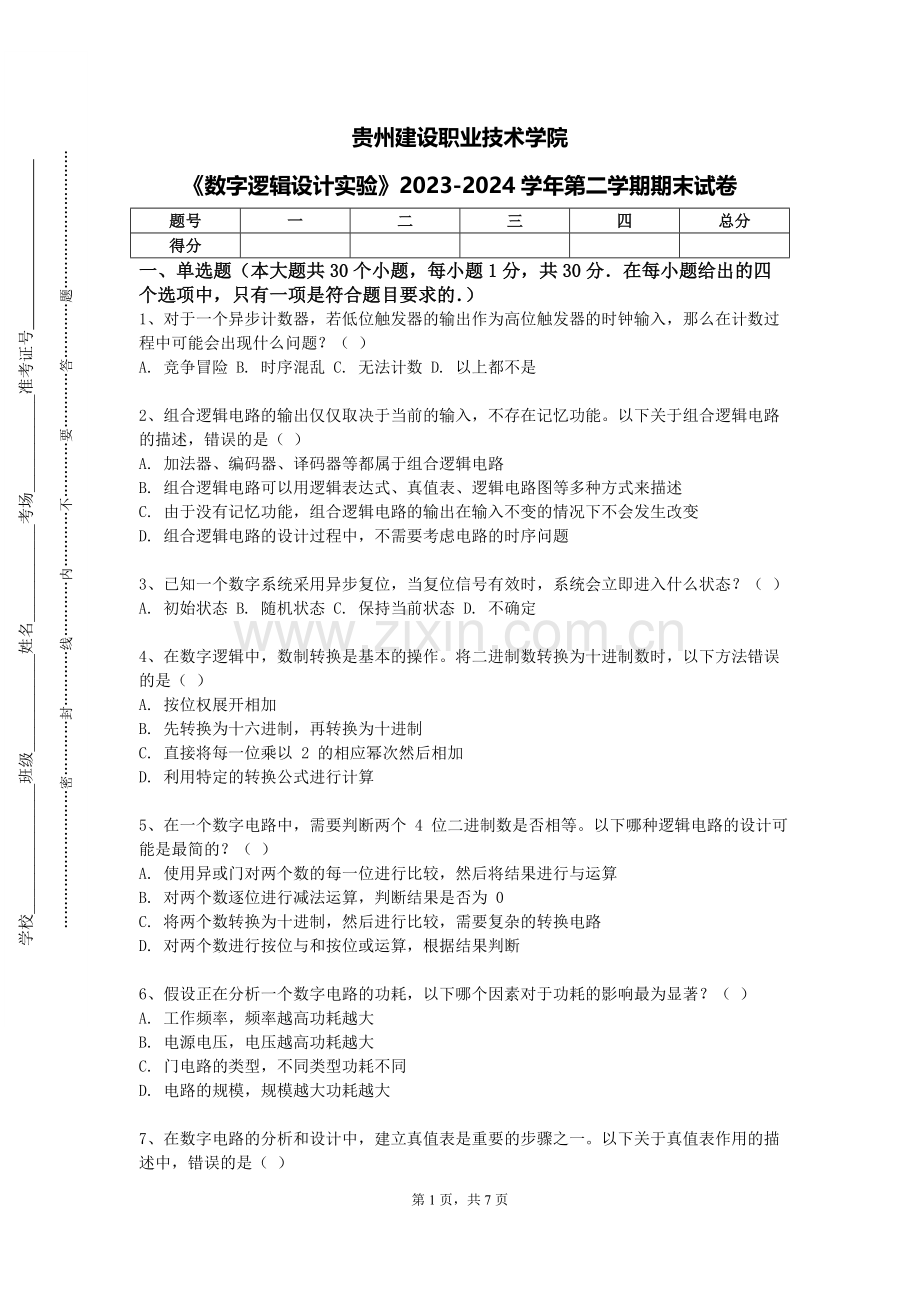

贵州建设职业技术学院《数字逻辑设计实验》2023-2024学年第二学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

贵州建设职业技术学院
《数字逻辑设计实验》2023-2024学年第二学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、对于一个异步计数器，若低位触发器的输出作为高位触发器的时钟输入，那么在计数过程中可能会出现什么问题？（ ）
A. 竞争冒险 B. 时序混乱 C. 无法计数 D. 以上都不是

2、组合逻辑电路的输出仅仅取决于当前的输入，不存在记忆功能。以下关于组合逻辑电路的描述，错误的是（ ）
A. 加法器、编码器、译码器等都属于组合逻辑电路
B. 组合逻辑电路可以用逻辑表达式、真值表、逻辑电路图等多种方式来描述
C. 由于没有记忆功能，组合逻辑电路的输出在输入不变的情况下不会发生改变
D. 组合逻辑电路的设计过程中，不需要考虑电路的时序问题

3、已知一个数字系统采用异步复位，当复位信号有效时，系统会立即进入什么状态？（ ）
A. 初始状态 B. 随机状态 C. 保持当前状态 D. 不确定

4、在数字逻辑中，数制转换是基本的操作。将二进制数转换为十进制数时，以下方法错误的是（ ）
A. 按位权展开相加
B. 先转换为十六进制，再转换为十进制
C. 直接将每一位乘以 2 的相应幂次然后相加
D. 利用特定的转换公式进行计算

5、在一个数字电路中，需要判断两个 4 位二进制数是否相等。以下哪种逻辑电路的设计可能是最简的？（ ）
A. 使用异或门对两个数的每一位进行比较，然后将结果进行与运算
B. 对两个数逐位进行减法运算，判断结果是否为 0
C. 将两个数转换为十进制，然后进行比较，需要复杂的转换电路
D. 对两个数进行按位与和按位或运算，根据结果判断

6、假设正在分析一个数字电路的功耗，以下哪个因素对于功耗的影响最为显著？（ ）
A. 工作频率，频率越高功耗越大
B. 电源电压，电压越高功耗越大
C. 门电路的类型，不同类型功耗不同
D. 电路的规模，规模越大功耗越大

7、在数字电路的分析和设计中，建立真值表是重要的步骤之一。以下关于真值表作用的描述中，错误的是（ ）
A. 可以直观地反映输入和输出之间的逻辑关系
B. 有助于化简逻辑函数
C. 是设计数字电路的唯一依据
D. 可以验证逻辑电路的功能是否正确

8、在数字电路中，加法器是实现加法运算的重要部件。以下关于加法器的描述中，错误的是（ ）
A. 半加器不考虑低位的进位
B. 全加器考虑低位的进位
C. 可以通过多个半加器组成全加器
D. 加法器的运算速度与位数无关

9、在数字逻辑的同步时序电路中，时钟信号起到同步作用。假设一个同步时序电路的时钟频率过高，可能会导致以下哪种问题（ ）
A. 电路性能提高
B. 功耗降低
C. 时序混乱
D. 以上都不是问题

10、在一个复杂的数字系统中，可能会包含多个时钟域。不同时钟域之间的信号传输需要进行特殊的处理，以避免出现亚稳态。亚稳态是指信号在不稳定的状态停留一段时间。以下关于亚稳态的描述，错误的是：（ ）
A. 可以通过增加同步器来减少亚稳态的影响
B. 亚稳态可能导致系统的错误输出
C. 亚稳态的持续时间是固定的
D. 亚稳态在高速数字系统中更容易出现

11、计数器是一种常见的时序逻辑电路，用于对脉冲进行计数。以下关于计数器的叙述中，错误的是（ ）
A. 同步计数器的所有触发器同时翻转，速度较快
B. 异步计数器的触发器翻转不同步，可能存在延迟
C. 可以通过级联多个计数器来增加计数范围
D. 计数器的计数容量只取决于触发器的数量

12、数字逻辑中的编码器可以分为多种类型，如二进制编码器、十进制编码器等。一个十进制 - 二进制编码器，当输入为十进制数 7 时，输出的二进制编码是什么？（ ）
A.0111
B.1110
C.不确定
D.根据编码器的类型判断

13、在数字逻辑中，已知一个 JK 触发器的 J = 1，K = 0，在时钟脉冲的上升沿到来时，触发器的输出状态会如何变化？（ ）
A. 置 1 B. 置 0 C. 保持不变 D. 翻转

14、在数字逻辑电路中，触发器的状态转换取决于输入信号和时钟脉冲。JK 触发器是一种功能较为强大的触发器。对于一个 JK 触发器，当 J = 1，K = 0，在时钟脉冲的作用下，其输出状态将：（ ）
A. 置 0
B. 置 1
C. 保持不变
D. 翻转

15、考虑一个数字电路中的比较器，用于比较两个二进制数的大小。如果要比较两个 8 位的二进制数，以下哪种比较器的设计方案可能是最直接有效的？（ ）
A. 使用多个 1 位比较器级联
B. 构建一个专用的 8 位比较器电路
C. 通过逻辑运算实现比较功能
D. 利用计数器判断两个数的大小

16、考虑一个数字系统，需要对一个 8 位二进制数进行加法运算。为了实现这个功能，可以使用多种加法器结构，如半加器、全加器等。如果要设计一个快速的 8 位并行加法器，以下哪种方法是最有效的？（ ）
A. 依次使用 8 个半加器串联
B. 依次使用 8 个全加器串联
C. 使用多个全加器并行连接，构成超前进位加法器
D. 先使用半加器，再使用全加器，混合串联

17、对于一个同步时序逻辑电路，其输出不仅取决于当前输入，还取决于：（ ）
A. 上一时刻的输入 B. 上一时刻的输出 C. 内部状态 D. 时钟脉冲频率

18、对于一个JK触发器，当J=1，K=0，在时钟脉冲上升沿作用下，其输出状态将：（ ）
A. 置0 B. 置1 C. 翻转 D. 保持

19、在数字逻辑的组合逻辑电路分析中，假设给定一个复杂的组合逻辑电路的真值表。以下哪种方法可以帮助快速确定其逻辑表达式（ ）
A. 观察法
B. 卡诺图法
C. 试错法
D. 以上方法都不可靠

20、在数字逻辑中，若要实现一个能检测输入的 6 位二进制数中是否有连续的 3 个 1 的电路，最少需要使用几个移位寄存器？（ ）
A. 1 B. 2 C. 3 D. 4

21、在数字系统中，时钟信号的质量对系统的性能至关重要。以下关于时钟信号的描述，不正确的是（ ）
A. 时钟信号的频率决定了系统的工作速度
B. 时钟信号的占空比会影响数字电路的功耗和性能
C. 时钟信号的抖动和偏移会导致数字电路的误操作
D. 时钟信号可以由任何一个逻辑门的输出提供，不需要专门的时钟源

22、对于一个采用正逻辑的数字系统，高电平表示逻辑 1，低电平表示逻辑 0。当输入信号为 0110 时，经过一个非门后的输出信号是？（ ）
A. 1001 B. 1100 C. 0011 D. 1010

23、在数字逻辑电路的故障诊断中，假设一个电路的输出与预期不符。以下哪种方法可能是首先应该采取的排查故障的步骤（ ）
A. 更换所有的元器件
B. 检查输入信号是否正确
C. 重新设计整个电路
D. 随意修改电路连接

24、在数字逻辑中，编码器和译码器有着不同的功能。假设我们正在使用编码器和译码器。以下关于编码器和译码器的描述，哪一项是不正确的？（ ）
A. 编码器将多个输入信号编码为较少位的输出信号
B. 译码器将输入的二进制代码转换为对应的输出信号
C. 优先编码器在多个输入同时有效时，只对优先级高的输入进行编码
D. 编码器和译码器的输入和输出位数是固定不变的，不能根据需求进行调整

25、在数字逻辑电路中，信号的传输会存在延迟，这会对电路的性能产生影响。以下关于信号传输延迟的描述，不正确的是（ ）
A. 信号传输延迟包括门延迟和布线延迟
B. 门延迟是由于逻辑门的内部结构导致的，通常是固定的
C. 布线延迟与电路的布局和连线长度有关，可以通过优化布线来减小
D. 信号传输延迟对数字电路的影响可以忽略不计，不需要在设计中考虑

26、在组合逻辑电路中，若输入信号 A 从 0 变为 1，同时输入信号 B 从 1 变为 0，而输出信号在这个过程中没有发生变化，可能的原因是？（ ）
A. 存在竞争冒险 B. 电路设计错误 C. 输出与输入无关 D. 以上都有可能

27、考虑一个由与非门组成的基本RS触发器，当R=0，S=1时，触发器的输出状态为：（ ）
A. 置0 B. 置1 C. 保持不变 D. 不确定

28、考虑一个同步时序逻辑电路，若其输出不仅取决于当前的输入，还取决于电路的内部状态，那么该电路属于：（ ）
A. Moore 型电路
B. Mealy 型电路
C. 无法确定
D. 以上都不是

29、在数字图像处理中，数字逻辑可以用于图像的增强、压缩等操作。以下关于数字图像处理中数字逻辑的描述，错误的是（ ）
A. 可以使用数字逻辑电路对图像的像素值进行运算，实现图像增强
B. 图像压缩算法可以通过数字逻辑电路来实现，提高压缩效率
C. 数字逻辑在数字图像处理中的应用效果不如传统的图像处理方法
D. 数字逻辑的高速处理能力有助于实时处理图像数据

30、计数器是一种常见的时序逻辑电路，用于对脉冲进行计数。有同步计数器和异步计数器之分。同步计数器的所有触发器共用同一个时钟信号，而异步计数器的触发器则不是。对于一个 4 位异步二进制加法计数器，从初始状态 0000 开始计数，经过 8 个时钟脉冲后，计数器的状态为：（ ）
A. 1000
B. 0111
C. 1001
D. 1100

二、分析题（本大题共5个小题，共25分)
1、（本题5分）给定一个 4 位的移位寄存器，初始值为 1011。分别进行左移和右移操作，每次移动一位，并输入新的位值 0。详细分析移位过程中的数据变化，画出时序图，解释移位寄存器在数据存储和传输中的作用。

2、（本题5分）给定一个由多个逻辑门组成的复杂数字电路，输入信号为 A、B、C、D，输出信号为 Y。通过逻辑表达式化简和卡诺图的方法，简化该电路的逻辑表达式，并画出简化后的逻辑电路图。分析简化过程对电路性能和成本的影响。

3、（本题5分）设计一个数字逻辑电路，实现一个 3 位的乘法器，能够将两个 3 位二进制数相乘。详细描述乘法运算的步骤和逻辑实现，通过真值表和逻辑表达式进行验证，并画出逻辑电路图。思考该乘法器在计算机运算和数字信号处理中的性能和资源需求。

4、（本题5分）给定一个包含组合逻辑和时序逻辑的数字系统，分析其在不同输入条件下的输出响应。绘制时序图，解释信号的传播延迟、建立时间和保持时间等概念对系统性能的影响，探讨如何优化系统以提高工作速度。

5、（本题5分）设计一个数字电路，能够实现一个 16 位的并行加法器/减法器，通过一个控制信号切换运算模式。详细分析加法器和减法器的共用逻辑和差异部分，说明如何通过控制信号实现模式切换和正确的运算结果输出。

三、简答题（本大题共5个小题，共25分)
1、（本题5分）解释在数字系统中什么是时钟抖动和时钟偏斜，它们对电路性能的影响。

2、（本题5分）在数字系统中，解释如何利用数字逻辑实现数字信号的加密和解密的硬件优化，分析优化方法和性能提升。

3、（本题5分）详细阐述在加法器的低功耗设计挑战中，如何平衡性能和功耗的要求。

4、（本题5分）阐述数字逻辑中计数器的可编程控制和动态修改计数参数的方法，举例说明在自动化控制中的应用。

5、（本题5分）阐述数字逻辑中计数器的计数范围扩展和多位计数的实现方式，举例说明在大规模计数应用中的方法。

四、设计题（本大题共2个小题，共20分)
1、（本题10分）利用译码器和数据选择器设计一个能够实现两个两位二进制数相加的电路，给出详细的设计过程和逻辑图。

2、（本题10分）设计一个编码器，将 4194304 个输入信号编码为 22 位二进制输出信号。
