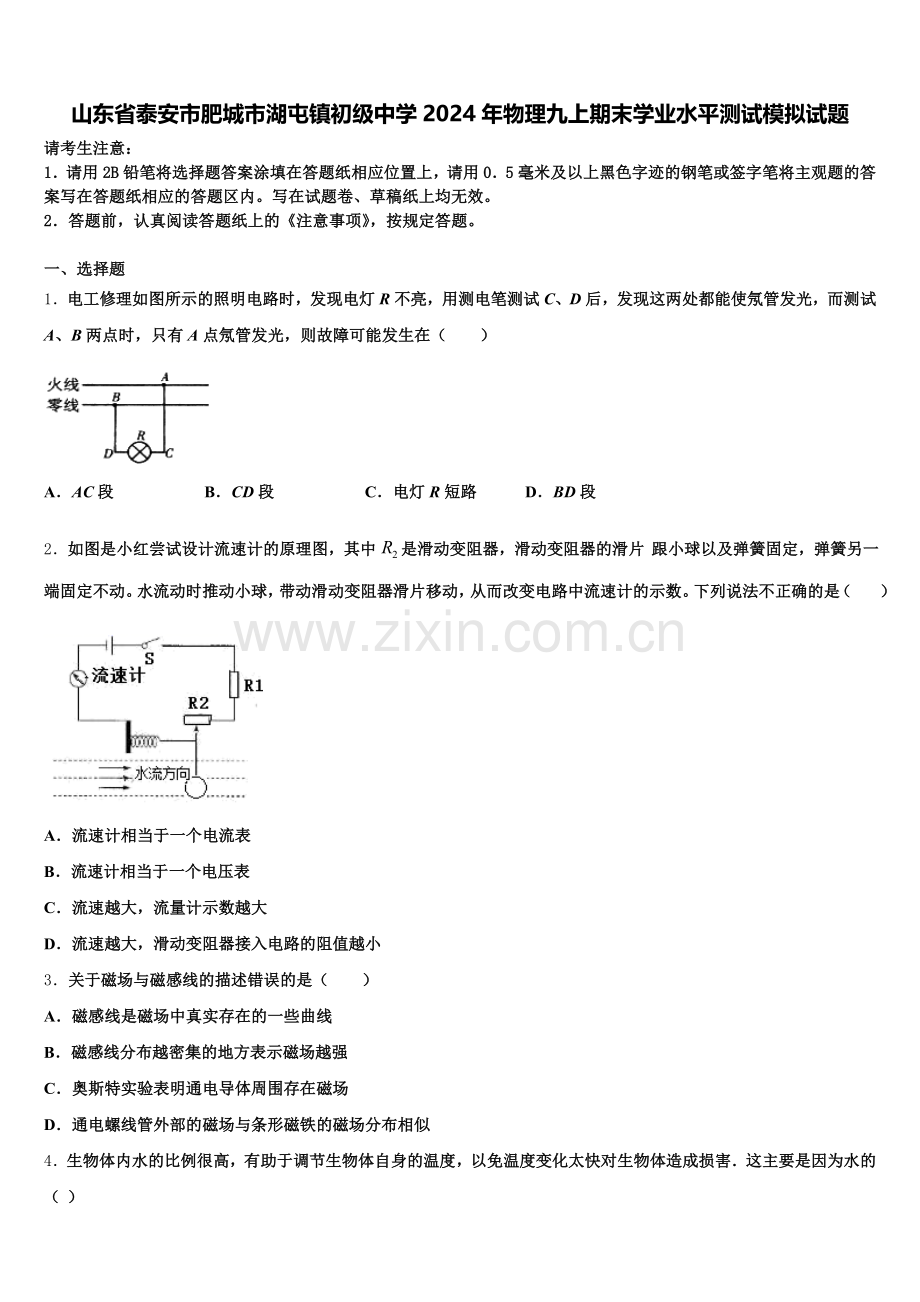

山东省泰安市肥城市湖屯镇初级中学2024年物理九上期末学业水平测试模拟试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、选择题
1．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（　　）

A．AC段 B．CD段 C．电灯R短路 D．BD段
2．如图是小红尝试设计流速计的原理图，其中是滑动变阻器，滑动变阻器的滑片 跟小球以及弹簧固定，弹簧另一端固定不动。水流动时推动小球，带动滑动变阻器滑片移动，从而改变电路中流速计的示数。下列说法不正确的是（ ）

A．流速计相当于一个电流表
B．流速计相当于一个电压表
C．流速越大，流量计示数越大
D．流速越大，滑动变阻器接入电路的阻值越小
3．关于磁场与磁感线的描述错误的是（　　）
A．磁感线是磁场中真实存在的一些曲线
B．磁感线分布越密集的地方表示磁场越强
C．奥斯特实验表明通电导体周围存在磁场
D．通电螺线管外部的磁场与条形磁铁的磁场分布相似

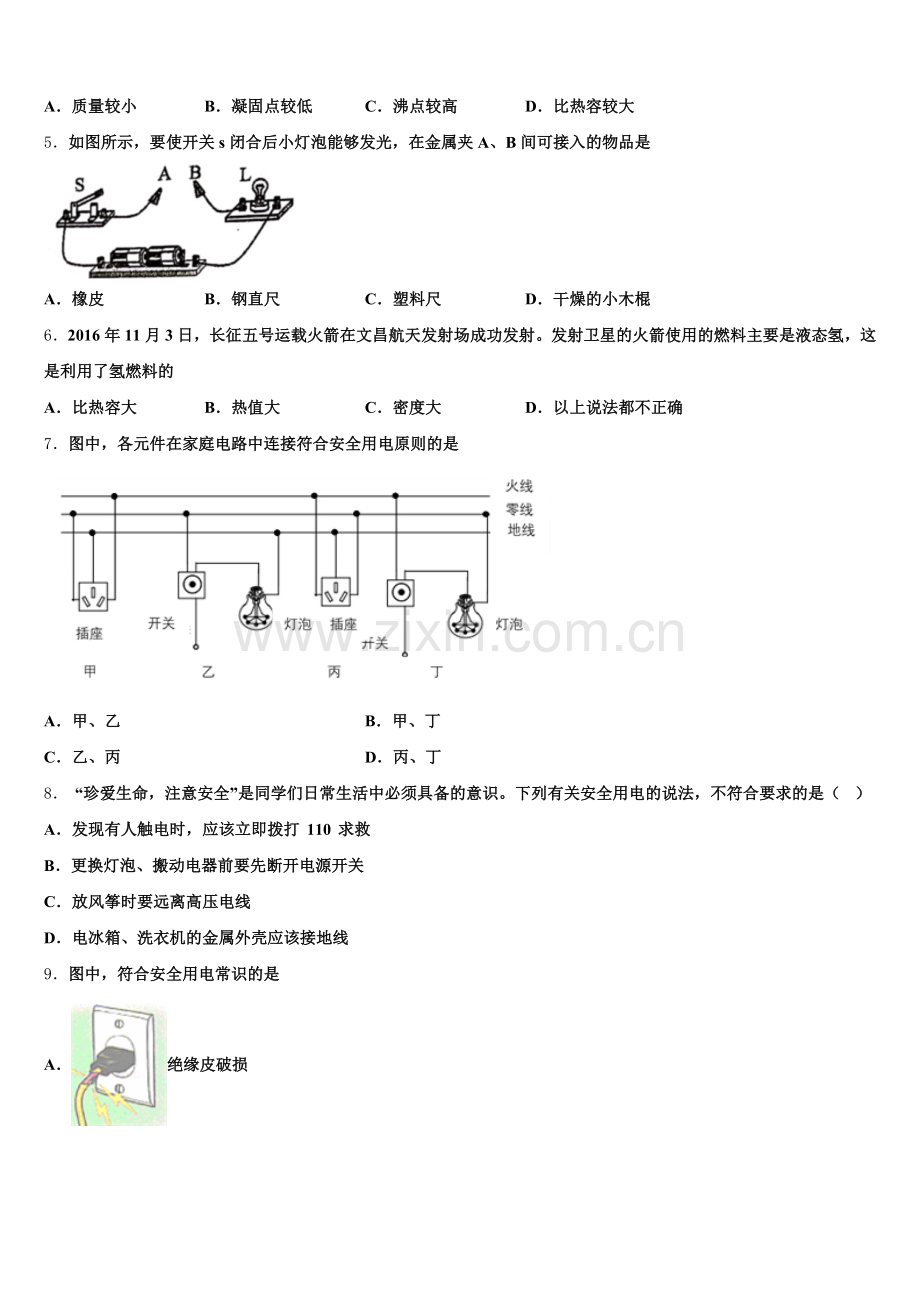

4．生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害．这主要是因为水的（ ）
A．质量较小 B．凝固点较低 C．沸点较高 D．比热容较大
5．如图所示，要使开关s闭合后小灯泡能够发光，在金属夹A、B间可接入的物品是

A．橡皮 B．钢直尺 C．塑料尺 D．干燥的小木棍
6．2016年11月3日，长征五号运载火箭在文昌航天发射场成功发射。发射卫星的火箭使用的燃料主要是液态氢，这是利用了氢燃料的
A．比热容大 B．热值大 C．密度大 D．以上说法都不正确
7．图中，各元件在家庭电路中连接符合安全用电原则的是

A．甲、乙 B．甲、丁
C．乙、丙 D．丙、丁
8． “珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，不符合要求的是（ ）
A．发现有人触电时，应该立即拨打 110 求救
B．更换灯泡、搬动电器前要先断开电源开关
C．放风筝时要远离高压电线
D．电冰箱、洗衣机的金属外壳应该接地线
9．图中，符合安全用电常识的是
A．绝缘皮破损
B．用绝缘棒挑起电线
C．电线上晾衣服
D．电视天线与电线接触
10．在图所示的电路中，电流表A1的示数是0.4 A，电流表A2的示数是0.6 A，那么，电流表A的示数应该是

A．1 A B．0.6 A C．0.4 A D．0.2 A
11．标有"2V1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0—0.6A”，电压表的量程为“0—3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是

A．0.25A—0.5A 1V—2V
B．0.25A”0.6A 1V—2V
C．0.3A”0.5A lV—1.5V
D．0.25A”0.5A 1.5V-2V
12．下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是（ ）

A．①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能
B．①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能
C．①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能．
D．①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能
二、填空题
13．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2_______联；如果将开关S1、S2闭合，S3断开，则灯L1、L2______联。如果将开关S1、S2、S3都闭合，电路处于_______状态。

14．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．

15．小明家的电路中有如图所示的电表，它是测量________的仪表。上次查看电能表示数，本次查看时电能表读数如图所示，在这段时间内消耗的电能为________kw·h。

16．电烙铁与连接它的导线是串联，通过它们的__________相同，而电格铁的电阻比导线的大，所以相同时间内，电烙铁产生的热量比导线____________(选填“多”或“少”)，所以电烙铁温度很高，而导线却不热。
三、实验题
17．（8分）在研究电流产生的热量与哪些因素有关的实验中：

(1)如图所示，两个密闭的透明容器中装有相等质量的空气，两个容器中的电阻丝、（）串联接到电源两端。电阻丝和串联的原因是保证____相同，实验中是通过观察U型管中液面高度的变化反映_______。
(2)通过对比观察，_____（选填“甲”或“乙”）容器中导体的电阻产生的热量较多，由此可知，在电流和通电时间相同时，电阻越_____，导体产生的热量越多。
18．（8分）在做“观察水沸腾”的实验时，甲、乙、丙三组同学分别从A、B两套器材中任选一套来完成实验。（实验室已准备多套A、B装置）

(1)小明同学在安装实验器材时，提出了以下两种安装顺序，你认为______方案更合理?
A．温度计、烧杯、酒精灯 B．酒精灯、烧杯、温度计
(2)甲、乙两组同学用同样多且初温相同的温水进行实验，加热所用的酒精灯也相同，结果甲组同学从开始加热到水沸腾用时较短，则甲组选择的是________（选填“A” 或“B”）套装置。
(3)乙、丙两组同学选用相同的实验装置进行了实验，并根据实验记录的数据绘制了如图C所示的a、b两条曲线（a表示乙组的，b表示丙组的），由图像可知，他们两组测得的水的沸点__________（填“相同”或“不同”）。图 _______（选填“D”或“E”）所示的情形表示水正在沸腾。他们两组从开始加热到水沸腾所用的时间不同的原因可能是_______（写一个即可）。
(4)小明有一支温度计刻度均匀但标度不准确。它在标准大气压下冰水混合物中的读数是-4℃，在标准大气压下沸水中的读数是86℃，当该温度计显示的气温为23℃时，实际的气温是____℃。
19．（8分）如图甲是小东探究“不同物质吸热规律”的实验装置：
（1）两个相同的烧杯中装有___________相同且初温相同的水和煤油，用相同的酒精灯对它们加热．

（2）根据实验数据，小东作出了水和煤油的温度随加热时间变化的图象（见图乙）．由图乙可知，杯中的水和煤油，升高相同的温度时，吸收的热量___________（填“相同”或“不相同”），计算出煤油的比热容是___________J/（kg·℃）．[c水=4.2×103J/（kg·℃）]
四、作图题
20．（8分）如图甲所示是生活中常用的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通．
（____）

21．（8分）投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮．

五、计算题
22．（10分）可燃冰是一种新型能源，它是水和天然气在高压低温情况下形成的类冰状结晶物质，主要成分是甲烷，其开采是世界难题，据中央电视台2017年5月18日报道，我国可燃冰已试采成功，技术处于世界领先，用燃气锅炉烧水时，把质量为500kg，初温为20℃的水加热到100℃，共燃烧了12m3天然气，已知水的比热容c水=4.2×103J/（kg•℃），天然气的热值q=4.2×107J/m3，可燃冰的热值为同体积天然气的160倍，求：
(1)水吸收的热量；
(2)燃气锅炉烧水时的效率；
(3)若换用可燃冰，应使用多少m3可燃冰．
23．（12分）如图所示电路，已知电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω．求：

（1）S1、S2都闭合时电流表的示数；
（2）S1、S2都断开时电路的总功率。
（3）只闭合S1，电路工作10s产生的热量。
参考答案

一、选择题
1、D
【详解】A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；
BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；
D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；
故选D。
2、B
【详解】AB．由题图可知流速计串联在电路中，因此相当于电流表，故A项正确；A项不符合题意；故B项错误；B项符合题意；
CD．由于水流流速越大的地方压强越小，所以当水流速越大时，小球越向左运动，滑动变阻器的电阻越小，根据欧姆定律知电路的电流越大，流速计示数越大，故CD正确，CD项不符合题意。
3、A
【详解】A．磁感线是描述磁场分布和强弱的假想曲线，不是真实存在的，故A错误；
B．磁感线分布的疏密程度表示磁场的强弱，磁感线分布越密集的地方表示磁场越强，故B正确；
C．奥斯特实验表明通电导体周围存在磁场，揭示了电和磁之间的联系，故C正确；
D．通电螺线管外部的磁场与条形磁铁的磁场分布相似，故D正确．
故选A．
4、D
【详解】因为水的比热容较大，外界温度变化较快时，放出相同的热量，体温变化小，不会对人体造成伤害，D符合题意．
5、B
【解析】试题分析：容易导电的物体是导体；不容易导电的物体是绝缘体，根据导体和绝缘体的定义进行判断，AB之间接入导体，小灯泡发光，接入绝缘体小灯泡不发光．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．题中四个选项中，只有钢直尺是导体，所以要使开关S闭合后小灯泡能够发光，在金属夹A、B间应接入钢直尺．故选B．
考点：导体
6、B
【解析】发射火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，故B正确。
故选：B。
7、B
【详解】三孔插座中，上孔接地、左孔接零线、右孔接火线，故甲接法正确，丙接法错误；
开关控制灯泡时，火线首先接开关，再接灯泡，零线直接接灯泡，故乙接法错误，丁接法正确，故选B。
8、A
【详解】A．发现有人触电时，应该先断开电源或用绝缘体挑开导线并通知医务人员，不是立即拨打 110 求救，选项A符合题意；
B．更换灯泡、搬动电器前要先断开电源开关，避免发生触电事故，B项不合题意；
C．放风筝时要远离高压电线，避免高压电线通过风筝线给人体造成触电事故，C项不合题意；
D．电冰箱、洗衣机的金属外壳应该接地线，避免用电器漏电人体接触金属外壳时造成触电事故，D项不合题意。
9、B
【解析】试题分析：（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；
（2）人体触电的途径有直接触电或间接触电．
解：A、绝缘皮破损后，会使导线外露，会发生触电事故．不合题意．
B、有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源．符合题意．
C、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故．不合题意．
D、电视天线与电线接触，容易发生触电．不合题意．
故选B．
10、A
【详解】由图知,两灯泡并联,电流表A1测通过L1的电流,电流表A2测通过L2的电流，电流表A测干路中的电流；已知电流表A1的示数为0.4A,电流表A2的示数为0.6A, 由并联电路的电流特点可得干路电流I=0.4A0.6A=1A,
11、A
【详解】由灯泡铭牌可得，灯泡两端电压不得超过2V，即电压表最大不得超过2V；
由功率公式P=UI得：灯泡的额定电流I===0.5A，故电路中电流最大不得超过0.5A；
由功率公式可得：灯泡的电阻R===4Ω；当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得：最小电流I最小===0.25A，此时灯泡两端的电压也为最小值，其值为：U1=I最小R=0.25A×4Ω=1V；故电流表范围为0.25A～0.5A；电压表范围为1V～2V；故选A．
12、C
【详解】汽油机的四个冲程分别是吸气冲程，压缩冲程，做功冲程和排气冲程，所以①压缩冲程，把机械能转化为内能，也就是压缩对气体做功使其内能增大温度升高 ③是做功冲程，把内能转化为机械能．对照答案C对．

二、填空题
13、串 并 短路
【详解】[1]由图可知，仅将开关S3闭合，S1、S2断开，根据串联电路的特点知，灯L1、L2串联。
[2]由图可知，将开关S1、S2闭合，S3断开，根据并联电路的特点知，灯L1、L2并联。
[3]由图可知，将开关S1、S2、S3都闭合，电流从电源正极出发，通过S1、S2、S3回到电源负极，造成电源短路，故电路处于短路状态。
14、2 零线断路
【详解】保险丝接在火线上，开关应接在灯与火线之间．因此开关应接在2处．当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路．
15、电能 90.3kW·h
【详解】[1]如图，电表表盘上的单位为kW·h，是电能的单位，则它是测量电能的仪表。
[2]上次电能表读数为8543.2kW·h，本次电能表读数为8633.5kW·h，则这段时间消耗电能为
W=8633.5kW·h-8543.2kW·h=90.3kW·h
16、电流 多
【详解】[1]电暖气与连接它的导线是串联的，由于在串联电路中，各处的电流是相同的，所以，通过它们的电流相同。
[2]工作时，由于通过电暖气和导线的电流相等，而电暖气的电阻比导线大，根据Q=I2 Rt知道，相同时间内电暖气产生的热量比导线多，所以，电暖气的温度很高而导线不热。

三、实验题
17、电流 电阻丝线产生的热量的多少 乙 大
【分析】本题考查实验“探究电流产生的热量与哪些因素有关”，关键是对控制变量法和转化法的理解与应用。
【详解】(1)[1]电阻丝和串联，保证通过和的电流相同和通电时间相同。
[2]电流通过导体产生的热量，加热盒中的空气受热而膨胀，使U型管中的液体液面上升，左右两边产生的热量不同时，U型管中的液体液面出现高度差，从而反映电流通过导体产生的热量的不同。
(2)[3][4]通电一段时间，两个电阻的电流和通电时间相同，因为，右侧U形管中两液面的高度差较大，说明乙容器中导体的电阻产生的热量较多，这表明，在电流和通电时间相同时，电阻越大，电流产生的热量越多。
18、B B 相同 D 水质量不同（火力大小不同） 30
【详解】(1)[1]酒精灯要使用外焰加热，所以合理顺序应先放好酒精灯，由其外焰高度确定铁圈及石棉网的高度；温度计测量液体温度时，玻璃泡要浸没在液体中，不能接触容器底和壁，所以接着应放置烧杯，最后安装温度计，即顺序为酒精灯、烧杯、温度计。
(2)[2]观察图A和B可以看出，B中烧杯上加了盖子，这样在加热时，杯内的气压会增大，水的沸点会升高，有可能超过100℃，在其他条件相同时从开始加热到水沸腾用时会更长，故甲组同学选择的是B套装置。
(3)[3][4][5]由图C可知，乙、丙两组测得的水的沸点同为100℃；图D中气泡在上升过程中体积逐渐增大，所以是沸腾时的现象；从开始加热到水沸腾所用的时间不同，可能是因为水质量不同、火力大小不同等。
(4)[6]由题可知，温度计上每小格表示的实际温度为

则当该温度计显示的气温为23℃时，实际的气温为

19、质量 不相同 2.1×103
【分析】（1）要探究“不同物质吸热规律”，需要控制物体的质量和热源相同，所以实验时还要使物体的初温相同，比较温度的变化；
（2）由图乙知，升高相同的温度，水用的时间是煤油的2倍，即水吸收的热量是煤油的2倍，根据在质量、升温相同的情况下，比热容与Q成正比，求出煤油的比热容．
【详解】（1）要探究“不同物质吸热规律”，需要控制物质的质量和热源相同，所以要使水和煤油质量和初温相同，用相同的酒精灯对它们加热；
（2）由图乙知，升高相同的温度，水用的时间是煤油的2倍，即水吸收的热量是煤油的2倍，
根据可知，在质量、升温相同的情况下，比热容与Q成正比，
故煤油的比热容：
此题通过探究物质的比热容实验和影响物体吸热多少的因素实验考查了学生对控制变量法的应用和根据数据得出结论的能力．

四、作图题
20、
【详解】根据实际情况可知，插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；三孔插座是左零线、右火线，上接地，连线如图所示．

21、
【解析】解：由题知，先断开开关S1，灯泡熄灭，说明S1与灯泡串联控制灯泡，风扇继续转动，说明灯泡和风扇并联；只闭合开关S1，灯泡不亮．可知S1在灯所在支路上，S2在干路上同时控制灯泡和风扇，所以连接电路如下：

点睛：先分析题意，得出灯、电风扇的连接方式，以及两个开关的位置，据此连接电路，注意开关要接在火线和用电器之间．

五、计算题
22、 (1)1.68×108J；(2)33.3%；(3)0.075m3
【详解】(1)水吸收的热量：
Q吸=cm△t=4.2×103J/（kg•℃）×500kg×（100℃-20℃）=1.68×108J；
(2)天然气完全燃烧放出的热量：
Q放=Vq天然气=12m3×4.2×107J/m3=5.04×108J；
燃气锅炉烧水时的效率：

(3)可燃冰的热值为同体积天然气的160倍，则可燃冰的热值：
q可燃冰=160q天然气=160×4.2×107J/m3=6.72×109J/m3，
若换用可燃冰燃烧放出相同的热量，应使用可燃冰的体积：
V可燃冰
答：(1)水吸收的热量为1.68×108J；
(2)燃气锅炉烧水时的效率为33.3%；
(3)若换用可燃冰，应使用0.075m3可燃冰．
23、（1）3A；（2）7.2W；（3）120J。
【详解】(1)由图知道，当S1、S2都闭合时，R2与R3并联，电流表测干路电流；电流表的示数是：
；
(2)当S1、S2都断开时，R1与R2串联，电路中的电流是：
；
由P=UI知道，电路的总功率是：
P＝UI＝6V×1.2A＝7.2W；
(3)当只闭合S1时，电路为R2的基本电路，电路工作10s产生的热量是：
。
答：(1) S1、S2都闭合时电流表的示数为3A；
(2)S1、S2都断开时电路的总功率为7.2W；
(3)只闭合S1，电路工作10s产生的热量为120J。
