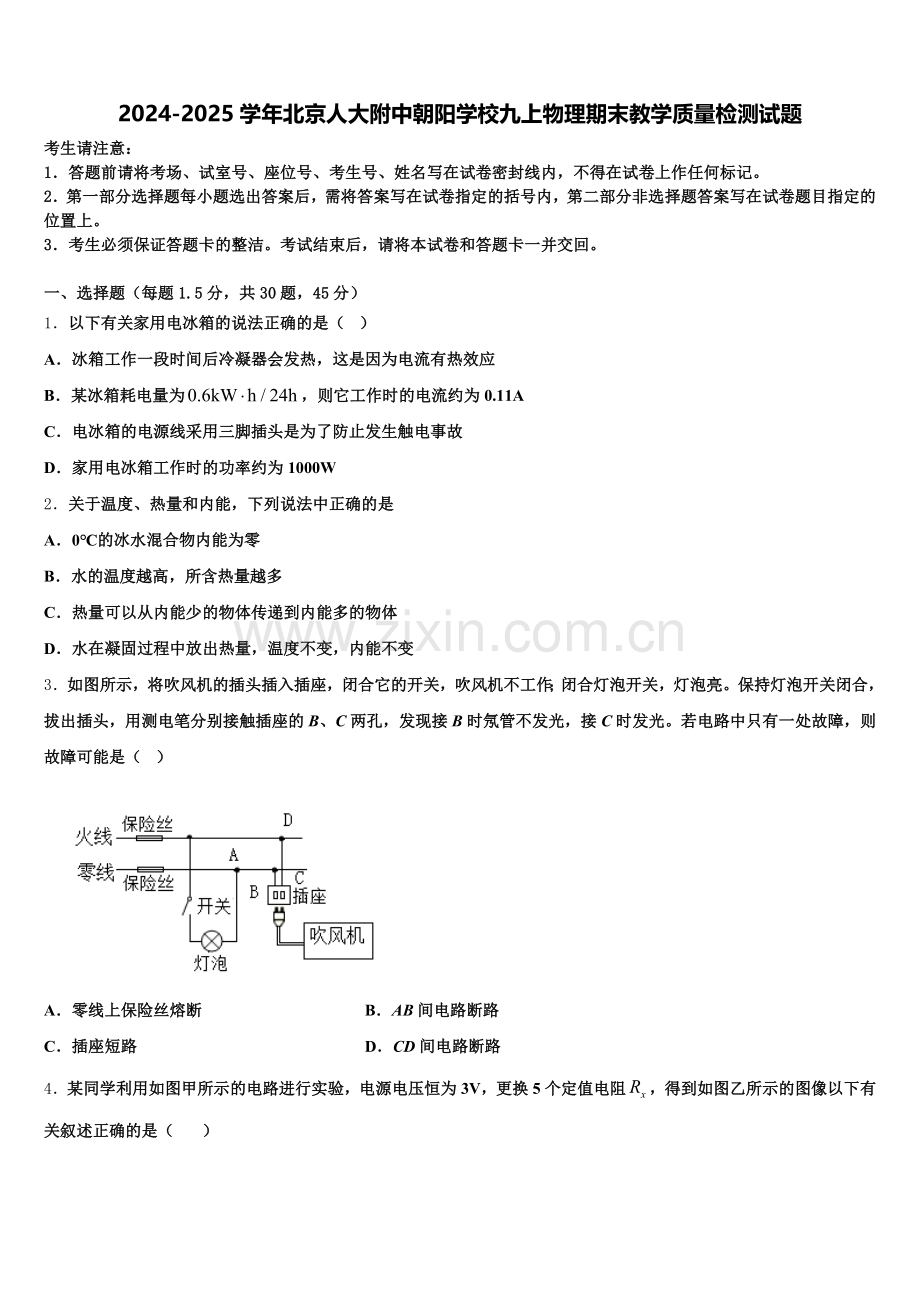

2024-2025学年北京人大附中朝阳学校九上物理期末教学质量检测试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、选择题（每题1.5分，共30题，45分）
1．以下有关家用电冰箱的说法正确的是（ ）
A．冰箱工作一段时间后冷凝器会发热，这是因为电流有热效应
B．某冰箱耗电量为，则它工作时的电流约为0.11A
C．电冰箱的电源线采用三脚插头是为了防止发生触电事故
D．家用电冰箱工作时的功率约为1000W
2．关于温度、热量和内能，下列说法中正确的是
A．0℃的冰水混合物内能为零
B．水的温度越高，所含热量越多
C．热量可以从内能少的物体传递到内能多的物体
D．水在凝固过程中放出热量，温度不变，内能不变
3．如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（ ）

A．零线上保险丝熔断 B．AB间电路断路
C．插座短路 D．CD间电路断路

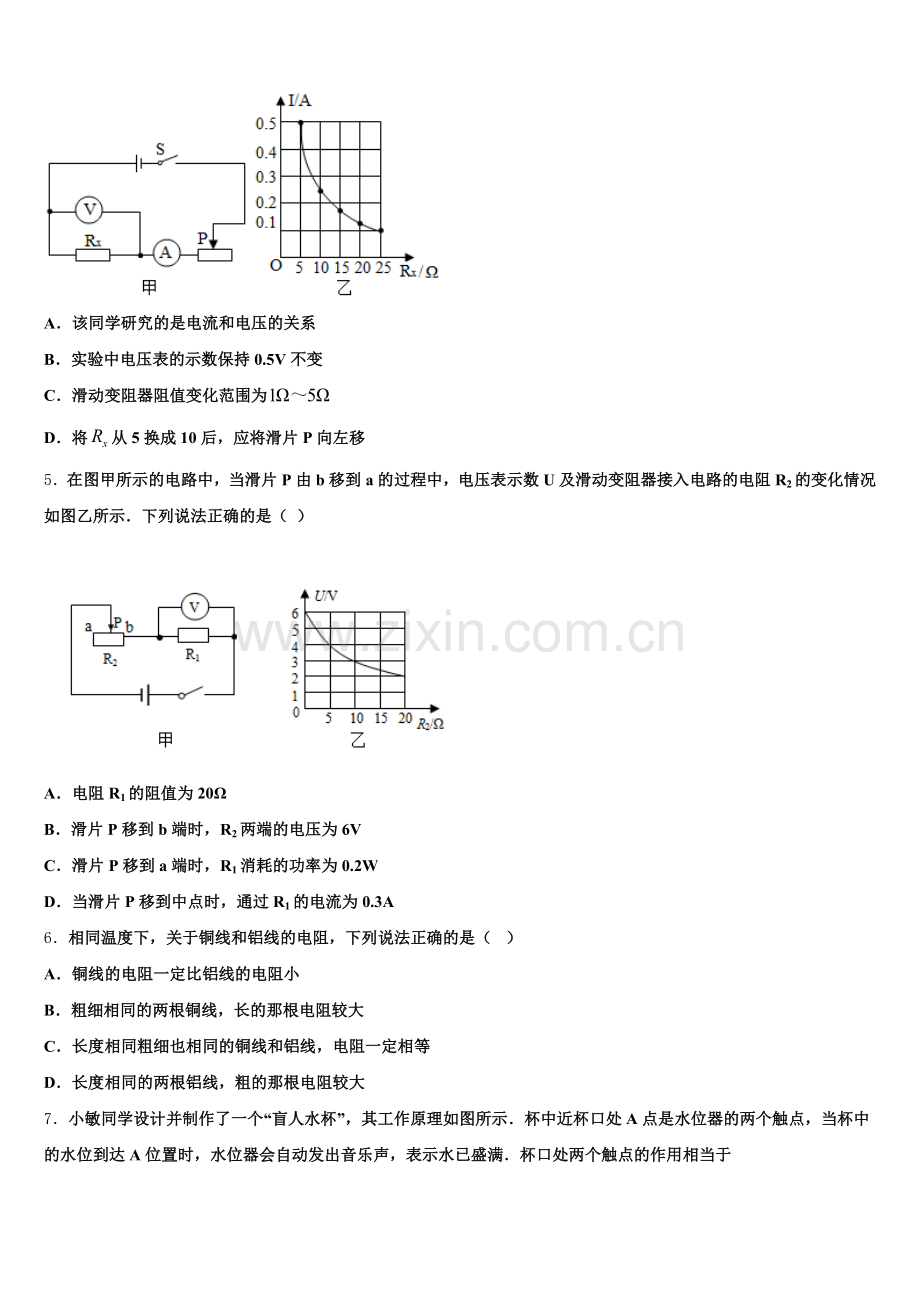

4．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻，得到如图乙所示的图像以下有关叙述正确的是（ ）

A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．滑动变阻器阻值变化范围为
D．将从5换成10后，应将滑片P向左移
5．在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（ ）

A．电阻R1的阻值为20Ω
B．滑片P移到b端时，R2两端的电压为6V
C．滑片P移到a端时，R1消耗的功率为0.2W
D．当滑片P移到中点时，通过R1的电流为0.3A
6．相同温度下，关于铜线和铝线的电阻，下列说法正确的是（ ）
A．铜线的电阻一定比铝线的电阻小
B．粗细相同的两根铜线，长的那根电阻较大
C．长度相同粗细也相同的铜线和铝线，电阻一定相等
D．长度相同的两根铝线，粗的那根电阻较大
7．小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示．杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满．杯口处两个触点的作用相当于

A．导线 B．用电器 C．开关 D．电源
8．水污染已经是人们所密切关注的问题之一，我们应该严格控制水污染。下面关于水资源危机的分析不合理的是
A．人类对水资源的过量使用
B．人类不科学地用水导致的水污染
C．太阳照射导致水的大量蒸发
D．能被人类直接使用的淡水资源很少
9．已知铝的比热容比铜的比热容大，相同质量的铝和铜，吸收了相同的热量，下列说法中正确的是（　　）
A．铝上升的温度较高 B．铜上升的温度较高
C．铝和铜上升的温度相同 D．铝和铜的比热容不同，无法比较上升的温度
10．电功的国际单位是
A．伏特（V） B．安培（A） C．瓦特（W） D．焦耳（J）
11．有四位同学分别将线圈、小灯泡、微型直流电动机、电阻与一节干电池串联，制成通断路检测器，用它检查导线内部是导通还是断开，如图所示。使用时将P、Q接在待测导线两端，你认为不能直接反映检测结果的是
A．
B．
C．
D．
12．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（　　）
A．节约电能 B．确保用电器能工作
C．延长用电器使用寿命 D．避免触电事故
13．关于欧姆定律变形公式R＝，以下说法中正确的是
A．导体的电阻与这段导体两端的电压成正比
B．导体的电阻与这段导体的电流成反比
C．电压一定时，导体中的电流越大，导体的电阻越大
D．利用这个公式可以计算电阻，但是电阻和电压、电流无关
14．如图所示，电源电压保持不变。只闭合开关S1，灯泡L正常发光，再闭合开关S2，则

A．电流表示数变大，灯变亮
B．电流表示数变小，灯变暗
C．小灯泡的额定功率变大
D．电路中的总功率变大
15．在下图所示的四位科学家中，以其名字命名电阻单位的是（　　）
A．安培 B．欧姆 C．焦耳 D．法拉第
16．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路的总开关应安装在熔断器的后面，控制用电器的开关要接在火线和用电器之问
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可
17． “新材料”是相对于传统材料而言的，新材料的使用对推动社会进步正在发挥着越来越大的作用，下列关于“新材料”描述不正确的是
A．“超导材料”属于新材料
B．“超导材料”可以应用于电饭锅并使其效率提高
C．“半导体材料”的导电性会受温度、光照、杂质等外界因素的影响
D．“半导体材料”广泛应用于手机、电视机、电脑的元件及芯片
18．如图的四幅图中，符合安全用电原则的是（　　）
A．在高压线下钓鱼
B．使用验电笔时，手可以接触前端金属部分
C．洗衣机使用三孔插座
D．同一个插线板可以同时使用几个大功率用电器
19．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )

A．a和b B．c和d
C．e和f D．g和h
20．从能量转换的角度看，四冲程内燃机在一个工作循环中，机械能转化为内能过程的是（　　）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
21．如图所示的电路中，闭合电键S后，当滑动变阻器的滑片P由右向左动时，各表的示数变化是（ ）

A．V表的示数变大，A1表的示数不变，A2表的示数变小
B．V表的示数不变，A1表的示数变大，A2表的示数变大
C．V表的示数变大，A1表的示数变大，A2表的示数变大
D．V表的示数不变，A1表的示数不变，A2表的示数变小
22．有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是（ ）
A．R甲=R乙=R丙 B．R甲>R乙>R丙
C．R甲>R丙>R乙 D．无法确定
23．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的关系如图像所示，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的 （　 ）

A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
24．如图是一种安装在潜水器上的深度计的工作电路图，其中显示器由电流表改装而成，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻，随着潜水器的下潜，下列判断正确的是

A．压力传感器的电阻增大
B．通过显示器的电流减小
C．压力传感器的电压减小
D．R0两端的电压减小
25．下列关于汽油机和柴油机的主要区别，说法正确的是（ ）
A．构造上，汽油机气缸项部有喷油嘴，柴油机气缸项部有火花塞
B．吸气冲程中，柴油机吸入汽缸的是柴油和空气的混合物，汽油机吸入汽缸的是空气
C．在压缩冲程末，柴油机的点火方式是点燃式，汽油机的点火方式是压燃式
D．在做功冲程中，柴油机的燃气温度和压强比汽油机里的高
26．下列各图及其对应的说法中，错误的是

A．图甲所示的汽油机的冲程中，汽缸内混合物的内能增加，温度升高
B．图乙中当容器内的油面上升时，油量表的示数变大
C．图丙的动圈式话筒的工作原理是通电导体在磁场中受力的作用
D．图丁试电笔使用时手指要接触试电笔尾部的金属体
27．关于安全用电知识，下列说法正确的是
A．家里空气开关跳闸，一定是因为用电器总功率过大
B．发现有人触电，应立即用手将人拉开
C．家用电器的金属外壳一定要接地
D．只要不接触低压、高压带电体，人就不会触电
28．下列符合安全用电要求的是（　　）
A．可以在低压导线上晾晒衣服
B．发生电火灾时，要迅速给着火的物体泼冷水
C．为了使用方便，将三脚插头改成两脚插头使用
D．煤气泄漏后不要点灯，防止开关闭合时产生电火花引起火灾
29．当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（　　）
A．白炽灯仍能发光且更省电
B．电动机仍能转动且效率更高
C．电饭锅仍能煮饭且效率更高
D．电熨斗仍能熨烫衣服且更省电
30．如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数．若断开开关S2，则

A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
二、填空题（每空1分，共10题，20分）
31．利用导电性能比金属差，比非金属强的_____材料可制成二极管和三极管等电子元件；科学家发现某些物质在温度非常低时电阻变成了_____，这就是超导现象；在发电、传输和贮存电力方面，使用超导材料可以减少_____ 损失。
32．家庭电路中，控制各灯具的开关应接在______（选填“火线”“零线”或“地线”）上，如图所示为小文家使用的电能表，他将铭牌模糊不清的电烤箱单独接在家庭电路中正常工作，电能表表盘刚好转了120转，不考虑电路中能量损失，则该电烤箱正常工作时的电功率为______。

33．如图所示为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当逆时针旋转触片d时，灯泡变暗，则应将接线柱___（选填：“a、b”、“b、c”或“a、c”）。

34．若5秒内通过某导体横截面的电荷量为3库，则通过导体的电流为_____安，导体两端的电压为6伏，则导体的电阻为_____欧；如果将该导体再并联一个同样阻值大小的导体，则电路的总电阻将_____（选填“变大”、“变小”或“不变”）．
35．某合金材料制成长1m，横截面积1mm2的电阻丝，测得其阻值为10Ω，若将该合金丝对折，其电阻为_____Ω。
36．如图所示，用力将活塞迅速下压，会看到筒内棉花燃烧起来，说明筒内空气的内能增加，其内能是通过_____方式改变的；如果筒内没有放棉花，则活塞下压时筒内空气的内能将_____（选填“会”或“不会”）增加。

37．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在___方框中．安装完毕后，闭合开关，电灯不亮，电路中其他用电器都停止工作．用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障可能为_____（选填“火线”或“零线”）断了．

38．如图所示的电路中，电源电压保持不变，闭合开关S．当滑动变阻器的滑片P向左移动时，电流表的示数将________，电压表的示数将________．(选填“变大”、“变小”或“不变”)

39．小强家只让某水电壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为______kW•h，电功率为______kW．

40．某小灯泡额定电压是4.8V，正常发光时的电流为0.2A，此时小灯泡的电阻为_____Ω．如果电源电压是6V，为使小灯泡正常发光，可以在电路中_____联一个阻值为_____Ω的保护电阻。
三、实验题（每空1分，共2题，15分）
41．测量小石块的密度．实验室器材有：托盘天平、量筒、细线、装有适量水的烧杯和待测小石块．请按以下实验步骤完成实验：

（1）调节天平平衡．将天平放在水平桌面上，把游码放在标尺左端的零刻度线处，发现指针在分度盘的位置如图甲所示，应将右边平衡螺母向________调节（选填“左”或“右”）．
（2）用调节好的天平称小石块质量．三次测量结果记录在下表中．
序号
1
2
1
小石块质量m/g
52.8
52.4
52.4
（1）在量筒中装入60mL的水，把小石块放入量筒内，量筒中的水面如图乙所示，则小石块的体积是________cm1．
（4）小石块的密度是________g/cm1（小数点后保留两位数字）．
（5）实际上，小石块要吸水，本实验测得的小石块的密度________（选填“大于”或“小于”或“等于”）小石块的真实密度．
42．某同学用如图甲电路测定小灯泡的电功率，电源电压为6V，小灯泡标有“2.5V”字样（灯丝电阻约为10Ω）。

(1)有两种规格的滑动变阻器可选用：A．“50Ω 2A” 、 B．“10Ω 1A”。本实验应选用滑动变阻器_______（填序号）。
(2)正确连接好电路，闭合开关后发现小灯泡比正常工作时亮，他想到自己在闭合开关前遗漏了一个步骤，遗漏的步骤是_______。
(3)改正错误后，闭合开关小灯泡不亮，电流表和电压表指针都有较小的偏转，则小灯泡不亮的原因是_______。
A．小灯泡烧坏 B．小灯泡短路 C．小灯泡的实际功率太小
(4)排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是_______V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_______端移动（选填“左”或“右”）。
(5)调节滑动变阻器，当小灯泡正常发光时，电流表的示数为0.24A，小灯泡的额定功率是_______W。
四、计算题（每题10分，共2题，20分）
43．如图是建筑工人用滑轮组提升建筑材料的场景，在10s的时间内，工人师傅用竖直向上的拉力将建筑材料匀速提升了1m，已知拉力F为400N，建筑材料的重力G为900N，求这个过程中：

（1）绳子自由端移动的距离；
（2）此滑轮组的机械效率；
（3）拉力F的功率；
44．目前我国研究与开发混合动力汽车具有节能低排放等优点，成为汽车领域的重点．某新型混合动力汽车启动时，内燃机不工作，蓄电池向车轮输送能量，当需要高速行驶或蓄电池电能过低时，内燃机启动既可以向车轮输送能量，又可以给蓄电池充电，车速与所受阻力的关系如图所示．在某次测试中由内燃机提供能量汽车以50km/h的速度匀速行驶了0.5h，同时蓄电池的电能增加了5.4×107J，求：

（1）汽车牵引力做的功；
（2）若所用燃料的热值为4.5×107J/kg，测试过程中消耗8kg燃料（假设燃料完全燃烧）则放出的总热量是多少；
（3）内燃机工作时转化成电能的效率．
参考答案

一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．冰箱工作一段时间后冷凝器会发热，这是因为从压缩机出来的是气态氟利昂，在冷凝器中遇冷液化成液态，而液化时要放出热量，会把热量从冰箱里排到冰箱外，这不是因为电流有热效应，A错误；
B．由题意可知，冰箱耗电量为，但是实际工作时该冰箱的电功率不会是

正常工作时功率约为120W，它工作时的电流约为

B错误；
C．电冰箱的电源线采用三脚插头，这样可以让金属外壳与大地相连，可以防止发生触电事故，C正确；
D．家用电冰箱工作时的功率约是120W，D错误。
2、C
【详解】A．一切物体都具有内能。故A错误；
B．热量是热传递过程当中传递的内能的多少，因此热量为过程量，只能说吸收或放出热量，不能说具有热量或含有热量等。故B错误；
C．热传递的条件是有温度差，热量从高温物体传给低温物体。低温物体内能不一定少，高温物体内能不一定多，所以热量可以从内能少的物体传递到内能多的物体。故C正确；
D．水在凝固过程中放出热量，而热量的实质是内能，所以内能减小。故D错误。
3、B
【详解】A．若零线上保险丝熔断，闭合灯泡开关，灯泡不会亮，故A不符合题意；
B．闭合灯泡开关，灯泡亮，说明A点左侧的零线没故障，保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接C时发光，说明火线与C点之间是通的，无故障，接B时氖管不发光，说明AB间的电路发生了断路，故B符合题意；
C．若插座短路，灯不会亮，因电路中电流过大，空气开关会“跳闸”，故C不符合题意；
D．若CD间电路断路，用测电笔接触插座的C孔时，氖管不发光，故D不符合题意。
故选B。
4、C
【详解】A．研究电流和电压的关系时，要控制电阻不变，由图乙知，电阻是变化的，故A项错误；
B．由题意和图像可知该同学研究的是电流和电阻的关系，实验中要控制两端的电压不变（即电压表示数不变），由图乙知，电流与电阻之积（即两端的电压）：
，
即电压表示数保持2.5V不变，故B项错误；
C．由图乙知，电流最大为0.5A时，对应的电阻为，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：

由图乙知，电流最小为0.1A时，对应的电阻为，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：

所以，滑动变阻器阻值变化范围为，故C项正确；
D．根据串联分压原理可知，将定值电阻由改接成的电阻，电阻增大，其分得的电压增大（大于2.5V），探究电流与电阻关系的实验中应控制电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压使电压表的示数减小为2.5V，根据分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，故D项错误．
5、D
【详解】B．当滑片P移到b端时，电路为R1的简单电路，电压表的示数为电源的电压，此时滑动变阻器接入电路中的电阻为0，两端的电压为0，故B不正确；
由图象可知，电压表的示数为6V即电源的电压U=6V；
A．滑片P移到a端时，R1与滑动变阻器的最大阻值串联，由图象可知，滑动变阻器R2的最大阻值为20Ω，电压表的示数U1=2V，
∵串联电路中总电压等于各分电压之和，
∴滑动变阻器两端的电压：
U2=U﹣U1=6V﹣2V=4V，
∵串联电路中各处的电流相等，
∴=，
即
=，
解得：
R1=10Ω，
故A不正确；
C． R1消耗的功率：
P1===0.4W，
故C不正确；
D．由图象可知，当滑片P移到中点即R2′=10Ω时，U1′=3V，
通过R1的电流：
I1===0.3A，
故D正确；
故选D。
6、B
【详解】A．导体电阻与导体的材料、长度与横截面积有关，只知道导体的材料，不知道导体的长度和横截面积关系，无法确定铜线与铝线电阻的大小，故A错误；
B．在材料、横截面积相同的情况下，导体越长，导体电阻越大，所以，粗细相同的两根铜线，长的那根电阻较大，故B正确；
C．长度相同、粗细也相同的铜线和铝线，由于材料不同，则电阻不相等，故C错误；
D．在材料、长度相同的情况下，导体越粗，横截面积越大，电阻越小，所以，长度相同的两根铜线，粗的那根电阻较小，故D错误。
故选B。
7、C
【详解】由题意知：当杯中的水位到达A位置时，电路接通，水位器会发出音乐声，这说明杯口处两个触点的作用相当于开关．故选C．
8、C
【解析】尽管地球上的总水量很大，但是淡水资源却很不充足，其中可用的淡水量就更少，还不到总水量的1%，且分布又很不均匀，人类对水资源的过量使用，水被污染都是造成水资源的危机的原因，而水的蒸发是自然现象，不是造成水资源污染的原因。
故选：C。
9、B
【详解】根据可知，相同质量的铝和铜，吸收了相同的热量，即和相同，铝的比热容比铜的比热容大，那么铝上升的温度较低，铜上升的温度较高。
故选B。
10、D
【详解】在国际单位制中伏特（V）为电压的单位；安培（A）为电流的单位；瓦特（W）为功率的单位；焦耳（J）为电功的单位，故选D．
11、D
【详解】A．根据奥斯特实验可知，当线圈有电流经过时，在线圈周围会存在磁场，小磁针发生偏转，故A正确，不符合题意；
B．只要有电流经过，小灯泡就会发光，故B正确，不符合题意；
C．电路中有电流经过时，电动机就会转动，故C正确，不符合题意；
D．不论电路是通路还是断路，从表面上看电阻没有变化，故D错误，符合题意。
12、D
【详解】三孔插座的一孔接地，当三脚插头插入时，把用电器的金属外壳跟大地连接起来，即使金属壳带电，也可以从接地导线流走，避免人体触电，而不接地线，用电器也能工作，与是否节能和使用寿命没有关系，只是为了安全，故D正确，ABC错误。
故选D。
13、D
【详解】电阻是导体本身的一种属性，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关，且导体中没有电流时电阻不为零，由R＝可知，导体的电阻等于导体两端电压与通过电流的比值．故ABC错误、D正确．
故选D．
14、D
【解析】只闭合S1时，只有L接入电路，S2闭合时R与L并联，总电阻减小，则干路电流增大，电流表示数变大。并联后电源电压不变，即L上的电压保持不变，由P＝可得功率不变，亮度不变。故A、B、C均错误；
由功率公式P＝UI可得，总电压不变，而总电流变大，故总功率变大。故D正确。
故选：D。
15、B
【详解】A．以安培的名字命名了电流的单位，不符合题意；
B．以欧姆的名字命名了电阻的单位，符合题意；
C．以焦耳的名字命名了功的单位，不符合题意；
D．以法拉第命名了电容的单位，不符合题意．
16、B
【详解】A、总开关的作用是便于在检修电路和更换电路元件时切断电路，总开关应安装在熔断器的前面，控制用电器的开关要接在火线和控制用电器之间，故A错误；
B、家用电器的金属外壳必须接地，防止金属外壳漏电时发生触电事故，故B正确；
C、使用测电笔辨别火线时，一定要用手接触笔尾金属体（接触笔尾金属体是不会触电的），否则容易造成误判，认为带电体不带电是十分危险的，故C错误；
D、空气开关“跳闸”，可能是发生了短路，也可能是用电器总功率过大，找到原因后再闭合开关，故D错误．
故选B．
17、B
【解析】试题分析：A“超导材料”属于新材料，当温度很低的情况下，某些导体的电阻为零，称为超导，可以应用在电路的传输中，减少电能的损耗，A正确；B“超导材料”“不”可以应用于电饭锅上，电饭锅是利用电流热效应工作的用电器，需要电阻较大的，而不是超导，B错．C“半导体材料”的导电性会受温度、光照、杂质等外界因素的影响很大，正确；D“半导体材料”广泛应用于手机、电视机、电脑的元件及芯片，正确．错误的选B．
【考点定位】新材料
18、C
【解析】A、在高压线下钓鱼，易使鱼具与高压线触碰，比较危险，不符合安全用电原则；
B、使用验电笔时，手不可以接触前端金属部分，但要接触笔尾的金属部分，不符合安全用电原则；
C、洗衣机有金属外壳，使用三孔插座可使金属外壳接地，可防止因漏电而触电，符合安全用电原则；
D、家里同时使用几个大功率用电器会导致干路中电流过大，产生电热过多，易造成火灾，不符合安全用电原则。
故选：C。
19、D
【详解】用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作．
A．导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作，故不符合题意；
B．导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故不符合题意；
C．导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故不符合题意；
D．导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故符合题意．
20、B
【详解】四冲程内燃机在一个工作循环中，将机械能转化为内能是压缩冲程。
故选B。
21、D
【详解】AC．由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表A1测R2支路的电流，电流表A2测干路电流。因电源的电压不变，所以，滑片移动时电压表V的示数不变，故AC不符合题意；
B．因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R2支路的电流不变，即电流表A1的示数不变，故B不符合题意；
D．当滑动变阻器的滑片P由右向左移动时，变阻器接入电路中的电阻变大，由 可知，通过R1支路的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故D符合题意。
22、B
【详解】甲、乙、丙三根铜导线，材料相同，甲和乙粗细相同，但甲比乙长一些，则甲的电阻大于乙的电阻；乙和丙长度相同，但乙比丙细一些，则乙的电阻大于丙的电阻，可知甲的电阻最大，丙的电阻最小。
故选B。
23、B
【详解】酒精气体浓度越大，酒精气体传感器R2的电阻越小，电路电流越大，根据公式U=IR可知R1两端的电压越大，电压表示数越大。
故选B。
24、C
【详解】A．由电路图可知，两电阻串联，电流表显示器串联在电路中，由p=ρgh可知，在潜水器下潜过程中，压力传感器受到的压强增大，由F=pS可知，压力传感器受到的压力增大，则其电阻减小，故A错误；
B．压力传感器的电阻减小，由电阻的串联可知电路的总电阻减小，由I=可知，电路中的电流增大，即通过显示器的电流增大，故B错误；
CD．由U=IR可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，传感器两端的电压减小，故C正确，D错误。
25、D
【详解】AC．汽油机点火方式是点燃式，顶部有火花塞，柴油机点火方式是压燃式，顶部有喷油嘴，故A错误；
B．吸气冲程中，汽油机吸入的是汽油和空气混合物，柴油机吸入的是空气，故B错误；
D．点火方式是压燃式需要更高的温度达到柴油的燃点，所以在做功冲程中，柴油机的燃气温度和压强比汽油机里的高，故D正确。
故选D。
26、C
【详解】A．甲图是汽油机的压缩冲程，在这个冲程，压缩汽缸内混合物，对混合物做功，内能增加，温度升高，故A正确，不符合题意；
B．图乙油面上升，滑片下移，电阻变小，电源电压不变，电流变小大，即油量表的示数变大，故B正确，不符合题意；
C．图丙的动圈式话筒的工作原理是电磁感应，故C错误，符合题意；
D．图丁试电笔使用时手指要接触试电笔尾部的金属体，不能接触笔尖金属体，故D正确，不符合题意。
27、C
【解析】A. 当电路发生短路或用电器的总功率过大时，空气开关会发生跳闸现象，故A错误。
B. 发现有人触电要立即切断电源或用干燥的木棍将电线挑开，使触电人脱离电源，故B错误；
C. 带金属壳的用电器之所以接地是为了在发生漏电时能让电流流入大地，而不是进入人体，也就是说为了人的使用安全，故C正确。
D. 安全用电的原则是不接触低压，不靠近高压带电体故D错误；
故选：C.
28、D
【详解】A．不可以在电线上晾晒衣服，因为容易发生触电事故，A错；
B．发生电火灾时，要迅速切断电源，B错；
C．不能图方便，将三脚插头改成两脚插头使用容易发生触电事故，C错；
D．煤气泄漏后不要点灯，防止开关闭合时产生电火花引起火灾，D对。
故选D。
29、B
【详解】如果没有电阻，白炽灯将不能发光，电饭锅与电熨斗都是利用电阻丝发热来工作的，如果没有电阻它们将都不能工作，故ACD错；电阻越小，是动机工作时产生的热量越小，转化成的机械能越多，效率越高，故D正确．
30、C
【详解】由图可知，当两个开关都闭合时，电阻R1被短路了，电路中只有R2，电压表测的是电阻R2两端电压，即电源电压U（因为电路中只有电阻R2，所以电阻R2两端电压就是电源电压），电流表的示数为：I=；
若断开开关S2，则电阻R1与R2是串联，此时电压表与电阻R2并联，测的是R2两端的电压U2，电流表的示数为：
I′=，
根据串联电路电压规律可知，U2＜U，所以电压表的示数变小了；
因为串联时的总电阻大于各串联电阻，根据欧姆定律可知，在电源电压一定时，电流与电阻成反比，所以I′＜I，即电流表的示数变小了，故选 C。

二、填空题（每空1分，共10题，20分）
31、半导体；零；电能（能量、热能）。
【解析】利用导电性能比金属差，比非金属强的半导体材料可制成二极管和三极管等电子元件：科学家发现某些物质在温度非常低时电阻变成了零，这就是超导现象；在发电、传输和贮存电力方面，使用超导材料可以减少电能损失。
32、火线 400
【分析】(1)家庭电路中用电器和用电器之间是并联的，开关和开关控制的用电器之间是串联的，开关必须接在火线和用电器之间；
(2)求出表盘转了120次所表示消耗的电能，再利用求电烤箱的电功率；
【详解】[1]从安全用电的角度分析，开关和开关控制的用电器之间是串联的，开关必须接在火线和用电器之间，因此控制各灯具的开关应接在火线上；
[2] “3600r/kW·h”表示每消耗1kW·h的电能，电能表的转盘转3600次；由题可知电能表表盘转了120次，则电烤箱消耗的电能：

电烤箱工作时间，则用电器的电功率：

33、b、c
【详解】逆时针旋转触片d时，灯泡变暗，原因是电流变小，电源电压不变，根据R=可知电路中电阻变大，则应连接接线柱b、c与灯泡串联后接入电路。
34、0.6 10 变小
【详解】[1]通过导体的电流

[2]两端电压为6V，则电阻

[3]如果再并联一个同样阻值的导体，根据并联电路电阻规律可知，总电阻将变小
35、2.5
【解析】该合金丝对折后长度变为原来的，横截面积变为原来的2倍，根据横截面积相同的同种导体，其电阻大小跟导体长度成正比，长度相同的同种导体，其电阻大小跟导体横截面积成反比，故该合金丝对折后的电阻为10=2.5Ω.
36、做功 会
【详解】[1][2]迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，这是通过做功的方法增大空气内能的；当温度达到棉花的燃点时，棉花就会燃烧，如果筒内没有放棉花，当活塞下压时，同样是压缩气体做功，筒内空气的内能将增加。
37、2 零线
【解析】为了安全用电，开关应断火线，所以方框1应接灯泡，方框2应接开关.
灯不亮，可能是电路断路或短路，当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，保险丝没有烧断，则不会是短路，只能是断路，由于火线上有电，说明火线没有断路，只能是零线断路.
点睛：本题考查了用测电笔检测电路的故障和电灯与开关的接法．在正常情况下，测电笔测火线应亮，测零线应不亮.
38、变大 变小
【详解】由电路图可知，R1和滑动变阻器串联，电压表测滑动变阻器的电压，当滑动变阻器的滑片P向左移动时，接入电路的电阻变小，总电阻变小，∵I＝，∴电路中的电流变大，即电流表的示数变大；∵U1＝IR1，R1是定值，所以R1两端的电压变大，∵电源的电压不变,∴滑动变阻器两端的电压U2＝U−U1，∴滑动变阻器两端的电压减小，即电压表V的示数将变小。
39、0.05 1.5
【解析】电能表转盘转动150转消耗电能：
；
，
电水壶的功率：
．
40、24 串 6
【解析】由题可知,小灯泡正常发光时的电流IL=0.2A,小灯泡两端电压：UL=U额=4.8V，
小灯泡的电阻：RL===24Ω；
因为串联电路起分压作用，并且电源电压6V大于灯泡的额定电压，因此需串联一个电阻；
电阻两端的电压：UR=U−UL=6V−4.8V=1.2V，
小灯泡正常发光，串联电路中电流处处相等，
通过电阻的电流：IR=IL=0.2A，
则电阻R的值：R===6Ω.

三、实验题（每空1分，共2题，15分）
41、右 20 2.61 大于
【解析】（1）将天平放在水平桌面上，把游码放在标尺左端的零刻度线处，指针指在分度盘的左侧，说明天平左侧偏重，不论哪侧的平衡螺母，都应向右调节．
（1）由乙图可看出，小石块放入量筒后水和小石块的总体积为80mL，量筒中原来水的体积为60mL，则小石块的体积为V=80mL-60mL=20mL=20 cm1．
（4）将步骤（2）中测得的小石块质量取平均值，则小石块的质量为m==52.51g．则小石块的密度为ρ===2.61g/cm1．
（5）实际上，小石块要吸水，将石块放入量筒后，石块会吸收一部分水，导致水和石块的总体积小于偏小，则计算出的石块体积偏小，根据ρ=，最终会导致测得的小石块的密度偏大．
42、A 将变阻器的阻值调到最大 C 1.1 左 0.6
【详解】(1)[1]电源电压为6V，小灯泡额定电压为2.5V，灯丝电阻约为10Ω，根据欧姆定律，灯的额定电流约为

当灯正常发光，根据串联电路的规律及欧姆定律，变阻器的电阻为

故选变阻器A。
(2)[2]闭合开关前，滑动变阻器应调到电阻最大处。
(3)[3]闭合开关，电流表和电压表指针都有较小的偏转，说明电路为通路，小灯泡不亮，说明电路中电流过小，灯的实际功率太小，故选C。
(4)[4]图中电压表选用小量程，分度值为0.1V，其读数是1.1V。
[5]灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压。
(5)[6]灯泡功率为

四、计算题（每题10分，共2题，20分）
43、（1）3m；（2）75%；（3）120W
【详解】试题分析：（1）由建筑材料匀速提升h物=1m，由动滑轮上承载绳数n=3
有绳子自由端移动的距离；
（2）有用功，
总功，
因此；
（3）由功率，有拉力F的功率．
答：（1）绳子自由端移动的距离3m；
（2）此滑轮组的机械效率75%；
（3）拉力F的功率120W；
44、（1）1×108J；（2）3.6×108J；（3）15%．
【解析】（1）由v=得汽车行驶的路程：s=vt=50km/h×0.5h=25km=2.5×104m，由图象可知，汽车速度为50km/h时，所受阻力为4000N，由于汽车匀速行驶，汽车的牵引力：F=f=4000N，牵引力做功：W=Fs=4000N×2.5×104m=1×108J；
（2）燃料完全燃烧放出的热量：Q放=mq=8kg×4.5×107J/kg=3.6×108J；
（3）由题知，蓄电池增加的电能W电=5.4×107J，内燃机工作时转化成电能的效率：．
