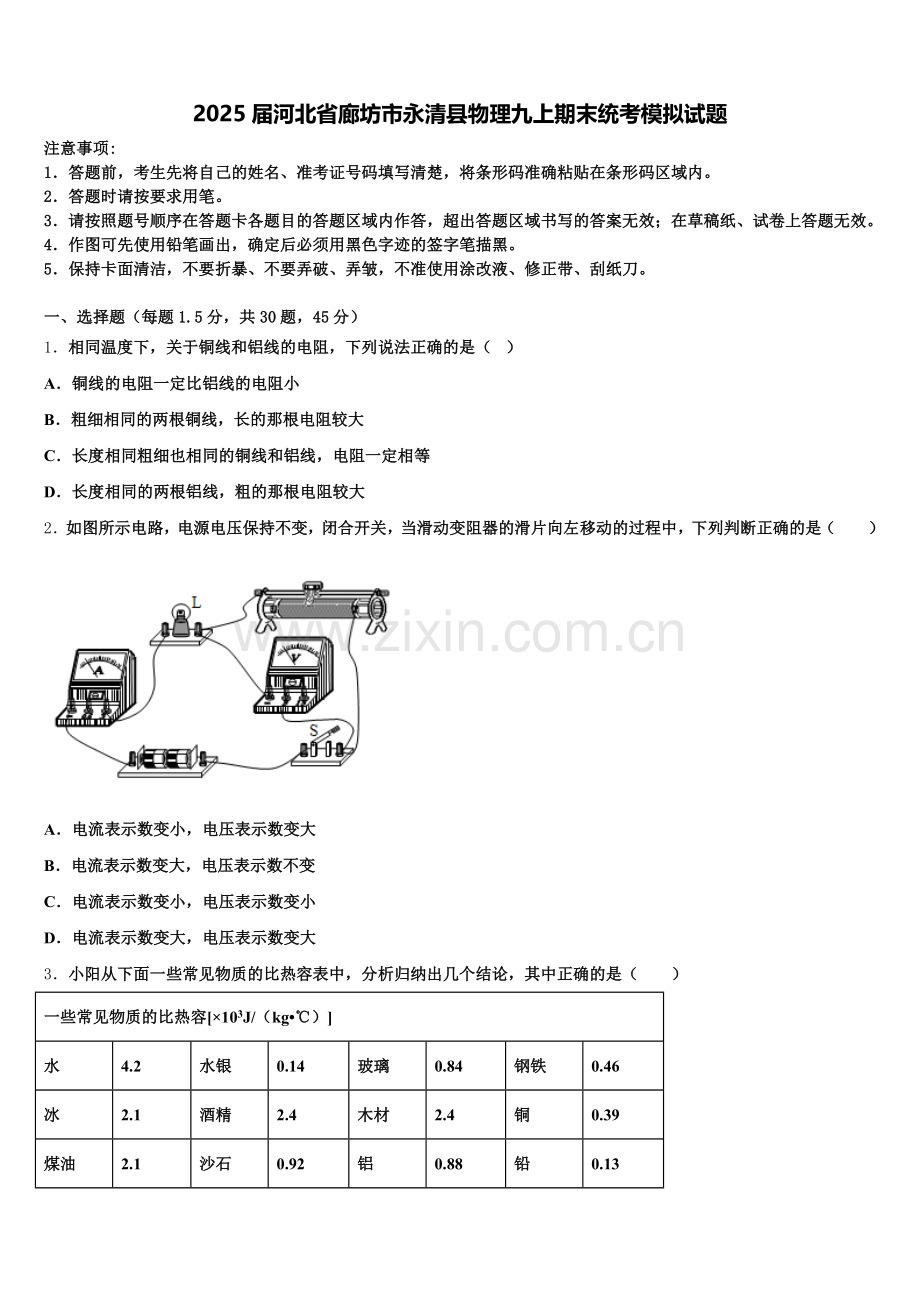

2025届河北省廊坊市永清县物理九上期末统考模拟试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题（每题1.5分，共30题，45分）
1．相同温度下，关于铜线和铝线的电阻，下列说法正确的是（ ）
A．铜线的电阻一定比铝线的电阻小
B．粗细相同的两根铜线，长的那根电阻较大
C．长度相同粗细也相同的铜线和铝线，电阻一定相等
D．长度相同的两根铝线，粗的那根电阻较大
2．如图所示电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向左移动的过程中，下列判断正确的是（　　）

A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数不变
C．电流表示数变小，电压表示数变小
D．电流表示数变大，电压表示数变大
3．小阳从下面一些常见物质的比热容表中，分析归纳出几个结论，其中正确的是（　　）
一些常见物质的比热容[×103J/（kg•℃）]
水
4.2
水银
0.14
玻璃
0.84
钢铁
0.46
冰
2.1
酒精
2.4
木材
2.4
铜
0.39
煤油
2.1
沙石
0.92
铝
0.88
铅
0.13
蓖麻油
1.8
干泥土
0.84

A．同种物质不同状态比热容相同
B．不同物质的比热容一定不同
C．2kg酒精的比热容比1kg水的比热容大
D．质量相等的铜和铝，吸收相同的热量，铜升高的温度较多
4．小明正确连接如图所示的电路，闭合开关S，发现灯L1不发光，灯L2发光。由此判定电路可能是

A．灯L1短路 B．灯L2 短路
C．灯L1断路 D．灯L2 断路
5．如图所示，闭合开关S，调节滑动变阻器滑片使电压表示数从6V升高到10V时，电流表示数变化了0.1A，则该定值电阻的电功率变化了

A．0.4W
B．4.0W
C．3.4W
D．1.6W
6．排球运动员训练时，把排球竖直向上垫起，在排球上升到最高点时
A．排球的动能为零，排球的重力势能最大
B．排球的动能为零，排球的重力势能最小
C．排球的动能最大，排球的重力势能最大
D．排球的动能最大，排球的重力势能最小
7．图为螺丝刀式试电笔构造示意图，下列说法正确的是

A．用试电笔时手可以接触上述示意图中螺丝刀的电导体
B．用试电笔时不要用手接触试电笔顶端的金属螺帽
C．试电笔可用来测试物体是带正电还是带负电
D．试电笔也可用来检查电气设备是否漏电
8．如图是甲、乙两导体的电流与电压的关系图像，由此可以判断

A．R甲＝R乙
B．R甲＜R乙
C．R甲＞R乙
D．无法比较
9．小天用电热水壶将1千克20 ℃的水加热至70 ℃，在这个过程中，下列分析正确的是[c水＝4.2×103 J/(kg·℃)]（ ）
A．水吸收的热量为2.1×105 J
B．电热水壶消耗的电能全部转化为水的内能
C．水的温度升高，它的内能减小
D．水的温度升高，它的比热容变大
10．如图所示的电路中，电阻阻值R1＜R1．闭合开关S后，电阻R1、R1两端的电压分别为U1、U1，通过两个电阻的电流分别为I1、I1．下列判断中正确的是（ ）

A．I1=I1 B．I1＞I1 C．U1=U1 D．U1＞U1
11．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是

A．电压表示数不变，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电阻R1的电功率变大
12．一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是（ ）
A．一定是并联 B．一定是串联
C．两灯泡规格一定相同 D．无法确定
13．若不考虑水的蒸发，一块0℃的冰全部熔化成0℃的水，则熔化前0℃的冰和熔化后0℃的水所具有的内能（　　）
A．一样大 B．0℃的冰大 C．0℃的水大 D．无法比较
14．当煤价上涨时，有些不法商贩将煤矿石破碎后掺在优质煤中高价出售，客户为了不上当，最恰当的方法是检测下列哪个物理量
A．质量 B．温度 C．比热容 D．热值
15．如图是最早的蒸汽汽车模型，工作原理是通过燃料燃烧产生水蒸气，高温水蒸气推动汽车前进。其工作原理中有关能量转化的叙述正确的是（　　）

A．内能→化学能→机械能
B．机械能→内能→化学能
C．化学能→内能→机械能
D．内能→机械能→化学能
16．如图所示，对于图片中所描述的物理过程，下列分析中正确的是（　　）
A．厚玻璃内的空气被压缩时，空气的内能减少
B．瓶子内的空气推动塞子跳起时，空气的内能增大
C．试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D．汽缸内的气体推动活塞向下运动时，气体的内能增大
17．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，则下列说法正确的是（　　）

A．升高相同的温度，甲液体吸收的热量多
B．甲液体的吸热能力比乙液体的吸热能力强
C．甲液体的比热容与乙液体的比热容之比为5：8
D．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
18．小明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）

A．通过导体中的电流与其两端的电压成正比
B．导体甲的电阻大于导体乙的电阻
C．将导体甲接到电压为3V的电源上时通过的电流为0.6A
D．将甲、乙两导体并联接入2V电源上时，总电流为0.6A
19．如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a端的过程中，下列说法正确的是（　　）

A．电压表和电流表的示数都变大
B．电压表和电流表的示数都变小
C．电压表的示数变大，电流表的示数变小
D．电压表的示数变小，电流表的示数变大
20．根据你的生活经验判断，下列数据中最接近生活实际的是（　　）
A．手机电池的电压约为36V
B．教室里一只灯管中的电流约为1A
C．液晶电视机的电功率约为100 W
D．家里电饭锅工作1小时耗电约为5kW·h
21．如果一个开关能同时控制三盏灯的亮与灭，则这三盏灯（ ）
A．一定串联 B．一定并联
C．并联或串联都可能 D．无法判断
22．灯L1规格为“6V　3W”，灯L2规格为“3V　3W”，忽略灯丝电阻变化，则下列说法正确的是
A．L1与L2灯丝电阻之比为2：1
B．两灯并联，当一个灯正常发光时，通过另一个灯的电流为0.25 A
C．两灯并联在3 V电压下，灯L1与L2消耗的实际功率之比为4：1
D．两灯串联，当电路中电流为0.5 A时，灯L1两端电压为3 V
23．实验室有一个蓄电池，“+、﹣”极的字样已经看不清，几名同学想通过实验来判电池的正负极，下面有关他们的方案及几种说法不正确的是（ ）

A．甲方案不可行
B．乙方案中，开关闭合后电压表一定会被烧坏
C．丙方案可行，闭合开关后电流表指针正常偏转，则电池与开关相连一侧是负极
D．丁方案可行，闭合开关后若发光二极管发光，则电池与开关相连一侧是正极
24．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，将滑片P从a端缓慢移到b端，记录多组电流表示数I和对应电压表示数U的数据，画出此过程的完整I-U图像如图乙所示，则下列结论正确的是（ ）

A．电源电压为4V B．R2的电功率一直在变大
C．电路的最大功率为3. 6 W D．图乙中C点是滑片位于中点时的状态
25．如图所示的电路中，闭合S，当开关 S1从断开到闭合的过程中，下列说法中正确的是（ ）

A．电流表A1示数变大 B．电流表A示数变大
C．L1的亮度变亮 D．电路的总电阻变大
26．小明在湖边树荫下乘凉，想到了所学的物理知识．其中合理的是
A．树下的圆形光斑，是光沿直线传播形成的
B．看到池水“变”浅，是光的反射引起的
C．水中出现树的倒影，水中的“树”比岸上的树小
D．阳光中的紫外线可以灭菌，也可以用来遥控
27．如图所示，电源两端电压保持不变，闭合开关S后，两盏灯均发光，过了一会一盏灯突然熄灭，两表示数都变大，则该电路出现的故障可能是（　　）

A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
28．功率相同的甲、乙两辆汽车，在相等时间内沿平直路面匀速通过的距离之比是2:1，则下列正确的是（ ）
A．甲、乙两车速度度之比为1:2
B．甲、乙两车牵引力做功之比为1:2
C．甲.乙两车牵引力之比为1:2
D．甲、乙两车克服阻力做功之比为2:1
29．如图所示，电源电压保持不变，L1上标有“2V ?W”，L2上标有“6V ?W”。闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为5V，L1此时的实际功率是额定功率的1/4；当开关S接2时，P在中点，电压表示数为2V。若将L1和L2串联后接在该电源上时，电路中电流为0.5A，下面说法中正确的是：（设灯丝电阻不随温度改变）（ ）

A．电源电压为10V
B．L1的额定功率为2W
C．L2的额定功率3W
D．滑动变阻器的最大阻值20Ω
30．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电．图中与充电鞋垫的工作原理相同的是( )

A． B． C． D．
二、填空题（每空1分，共10题，20分）
31．泡温泉时感觉身体会发热，这是通过_____的方式改变了身体的内能．烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的__________较大的缘故．
32．如图所示，电能表的示数为____________

33．如图是测定小灯泡电功率的实验电路．闭合开关S,使滑片P向左不断移动,则电流表的示数____(选填“增大”“不变”或“减小”),小灯泡消耗的电功率____(选填“增大”“不变”或“减小”)．

34．上海世博会太阳能光伏发电项目已经并网成功，预计年发电量可达为5×106千瓦时，这一项目是通过高科技将太阳能转化为________能．某学校共有250盏标有“220V 40W”字样的日光灯，若它们同时正常工作，则通过其中一盏灯的电流为_________安，上述发电量可供这些日光灯正常工作________小时．
35．汽油机的一个工作循环经历______、________、_______、_______四个冲程，其中机械能转化为内能的是_____________冲程，燃气推动活塞做功的冲程叫做______________冲程。
36．如图所示，闭合开关S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数_____；电压表的示数_____。（均选填“变大”、“不变”或“变小”）

37．在科技制作中，某同学设计了如图甲所示的喷泉控制电路，可变电源EF两端提供的电压随时间的周期性变化关系如图乙所示。R为5Ω的定值电阻，A为一特殊电子元件，其两端的电压恒为电源电压的1/3。当R的电功率满足PR≥5W时，水泵启动喷水。则t=9s时电阻R的电功率为____W；该电路持续工作3min，喷水时间共为____s。

38．如图甲是家庭电路常见的三孔插座，在电路正常时试电笔接触_____（选填图中的序号）孔氖管会发光。请用笔画线代替导线，把图乙中的灯泡和控制灯泡的开关正确接入家庭电路中。
（____）

39．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是________Ω，电阻R2的I﹣U图象是丙图中的________．（填“a”或“b”）

40．如图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试两孔插座的两孔时，氖管都发光，则故障可能是______(选填“零线”或“火线”)断路。

三、实验题（每空1分，共2题，15分）
41．小明同学用下列器材探究“电流与电压和电阻的关系”：电压15V保持不变的电源，规格是“50Ω 1A”的滑动变阻器，阻值为10Ω、20Ω、30Ω、50Ω的电阻各一个，满足测量需求的电流表，电压表各一个。
（1）图甲是他连接的电路，请改动一根导线，使电路连接正确，在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；__________________

（2）电路连接正确后，小明先探究“电阻R0一定，电流与电压的关系”，他将10Ω的电阻作为R0接入电路，闭合开关，通过调节滑动变阻器滑片P，测出电阻两端在不同电压时的电流值，记录如表1所示。第3次实验时电流表的读数如图乙所示，则此时流经电阻的电流为_________A。分析数据，可以得出结论：在电阻一定时，流经导体的电流和导体两端的电压成_________；

表1
实验次序
1
2
3
4
U/V
3.0
4.0
5.0
6.0
I/A
0.30
0.41

0.62
表2
实验次序
1
2
3
4
R/Ω
10
20
30
40
I/A
0.60
0.30
0.20
0.12
（3）小明再探究“电压U0一定，电流与电阻的关系”：
①他将10Ω的电阻接入电路，闭合开关，调节滑片P到适当位置，读出电流表示数记入表中；断开开关S，小明用20Ω的电阻替换10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接入电路阻值_________(增大/减小)，他这样操作的目的是_________。
②表2是小明的实验数据，老师指出有一组数据不符合实际，你认为这是实验次序_________的数据。若不更换实验器材，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R的数据，完成实验，所保持不变的电压U0的取值范围应满足_________。
42．小明探究“电流与电阻关系”，实验器材：两节干电池，标有"15Ω 1A”字样的滑动变阻器，阻值分别为5Ω、10Ω、20Ω的定值电阻。
(1)小明连接了如图甲所示的电路，其中有一条导线连接有误，请在连接错误的导线上打“×”并画出正确连线，
（__________________）

(2)排除故障后，小明将5Ω定值电阻连入电路，将滑动变阻器的滑片移动到_______(A/Ｂ)端，再闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙，示数为____A；
(3)接下来断开开关，取下5Ω的定值电阻，分别把它换成10Ω、20Ω的定值电阻，闭合开关，调节滑动变阻器，直至电压表示数为_____V，分别读取相应的电流表示数，记录在表中
实验次数
1
2
3
电阻R/
5
10
20
电流I/A

0.2
0.1
(4)由数据可知:当导体两端的电压一定时，通过导体的电流与导体的电阻成______；
(5)小明想用一个电流表和一个定值电阻R０测未知电阻Rx的阻值，于是他设计了如图丙所示的电路图，并进行如下实验操作：

①闭合S、S1，记下此时电流表的示数为I；
②闭合S、断开S1，记下此时电流表的示数为I1；
③求未知电阻Rx的表达式为：Rx=_______ (用R0/I/I1表示)。
四、计算题（每题10分，共2题，20分）
43．如图所示为某电饭煲的简化电路，S为一个单刀双掷开关。当S与位置“1”接通时，电饭煲处于蒸煮状态，此时电饭煲的功率为1100W。当S与位置“2”接通时，电饭煲处于保温状态，此时电饭煲的功率为88W。已知电源电压恒为220V。

（1）求电热丝R1的阻值；
（2）求电热丝R2的阻值。
44．如图所示，电源两端电压为3V并保持不变，电阻R1的阻值为10Ω。当开关S闭合时，电压表示数为2V。求：

（1）电阻R2的阻值；
（2）电阻R2消耗的电功率P2；
（3）电路消耗的总功率P；
参考答案

一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A．导体电阻与导体的材料、长度与横截面积有关，只知道导体的材料，不知道导体的长度和横截面积关系，无法确定铜线与铝线电阻的大小，故A错误；
B．在材料、横截面积相同的情况下，导体越长，导体电阻越大，所以，粗细相同的两根铜线，长的那根电阻较大，故B正确；
C．长度相同、粗细也相同的铜线和铝线，由于材料不同，则电阻不相等，故C错误；
D．在材料、长度相同的情况下，导体越粗，横截面积越大，电阻越小，所以，长度相同的两根铜线，粗的那根电阻较小，故D错误。
故选B。
2、A
【详解】由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压；滑片向左移动时，滑动变阻器接入电路的阻值变大，滑动变阻器分压变大，电压表示数变大；滑动变阻器接入电路阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路中电流变小，电流表示数变小；故A符合题意，B、C、D不符合题意。
故选A。
3、D
【详解】A．分析表中数据可知，水和冰是水的两种状态，比热容并不相同，故A错误；
B．在表中，冰和煤油的比热容相同，干泥土和玻璃的比热容相同，故B错误；
C．在表中酒精的比热容小于水的比热容，比热容与质量无关，所以2kg酒精的比热容比1kg水的比热容小，故C错误；
D．根据Q=cm△t分析可知，质量相同，吸收相同的热量，比热容小的升高的温度高，因为铜的比热容小于铝的比热容，所以铜升高的温度较多，故D正确。
故选D。
4、A
【详解】由题图可知该电路是串联电路，灯不亮而 发光这说明与和电源连接的电路为通路，且灯没有发生短路，灯短路，故选A。
5、D
【解析】试题分析：调节滑动变阻器滑片使电压表示数从6V升高到10V，电流表示数变化了0.1A；
R=ΔU/ΔI=4V/0.1A=40Ω;P1=U12/R;P2=U22/R;ΔP=P2-P1=(U22-U12)/R=(100V2-36V2)/40Ω=1.6W.
考点：欧姆定律、电功率
6、A
【分析】动能大小与物体的质量、速度有关；重力势能与物体的质量、高度有关；在排球竖直升的过程中，排球的动能转化为重力势能。
【详解】排球竖直向上垫起，在竖直上升过程中，排球质量不变，速度越来越慢，动能在逐渐减小，在排球上升到最高点时，此时速度为零，所以动能为零；排球在竖直上升过程中，高度越来越高，说明重力势能逐渐增大，在最高点时，此时重力势能最大，故选A。
7、D
【详解】A．用试电笔时手不可以接触上述示意图中螺丝刀的电导体，如果螺丝刀的电导体接触火线，会发生触电事故，故A错误；
B．用试电笔时，必须用手接触到笔顶端的金属螺帽，故B错误；
C．试验电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电，故C错误；
D．试电笔通常也用来检查电气设备的外壳是否带电，故D正确。
8、C
【解析】根据图像，可知甲乙两个电阻是定值电阻，并且甲电阻大于乙电阻．
9、A
【解析】根据题意知道，水吸收的热量是：Q吸=cm（t-t0）=4.2×103 J/（kg•℃）×1kg×（70℃-20℃）=2.1×105 J，故A正确；电热水壶消耗的电能会转化为水的内能、水壶的内能，部分热量散失到空气中，故B错误；水的温度升高，它的内能增加，故C错误；比热容是物质的一种特性，其大小仅与物质的种类和所处的状态有关，而与物体的质量和温度无关，故D错误，故选A。
点睛：本题考查的是热量的计算、内能与温度的关系及对比热容的理解，属于基础题目。
10、A
【解析】如图电路，闭合开关S后，电阻R1、R1串联在电路中．
根据串联电路电流处处相等的特点可知，通过两电阻的电流相等，故A正确，B错误；
根据串联电路的分压特点，即：，可见串联电路中电压与电阻成正比，因为R1＜R1，所以 U1<U1，故CD错误；
故选A．
点睛：考查了串联电路的电流、电压特点，牢记串联电路的分压规律，即电压与电阻成正比，电阻越大，分得电压越多，是电路的基本特点，要能熟练应用．
11、D
【详解】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时， 滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由 知，电路中的电流变大，即电流表的示数变大； 根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC错误、D正确．
12、D
【详解】两灯泡都在工作，灯泡两端的电压相等，根据并联电路中各支路电压相等可知：两灯可能并联；由于串联电路中电流处处相等，两只相同的灯泡串联，灯泡两端的电压也相等；所以两灯也可能串联，故D正确。
故选D。
13、C
【分析】物体吸热内能一定增加；晶体熔化的条件：达到熔点，持续吸热；物体内能增加，温度不一定升高；比如：晶体在熔化过程，温度不变，但内能增加。
【详解】冰块在熔化的过程中，吸热，内能增加，所以0℃的水具有较大的内能，则C正确；
故选C。
14、D
【详解】热值是燃料的一种特性，是指1kg某种燃料完全燃烧放出的热量；
热值越大的燃料在完全燃烧相同质量的燃料时放出的热量越多，掺假后煤的热值降低，所以可以用热值来区分．而从比热容、质量、温度无法区分，故D正确．
15、C
【详解】分析蒸汽汽车工作原理，可知该过程通过燃烧把燃料的化学能转化为水蒸气的内能，水蒸气推动汽车前进过程是把水蒸气的内能转化为机械能，故ABD错误，C正确。
故选C。
16、C
【分析】（1）根据温度与内能的关系和做功可以改变物体的内能角度分析解答问题．
（2）做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小．
【详解】甲图中厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，故A错误；乙图中瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小，故B错误；丙图中试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，故C正确；丁图中汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，气缸内气体的内能减少，故D错误；应选C．
本题考查的是做功改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小．
17、C
【解析】A．由图可以看出升高相同的温度乙需要加热的时间更长所以乙液体吸收的热量更多，故A错误；
BD．两个加热器相同，加热时间相等时，两种液体吸收的热量相等，由图示可以看出，甲的温度升高的快，乙液体温度升高慢；利用热量的计算公式Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得快，它的比热容小；所以，甲的比热容小，吸热能力弱故BD错；
C．由图可以看出加热9分钟时甲液体的温度变化是80°C乙的是50°C 根据：
c甲mt甲=c乙mt乙
可得
=
故C正确；
故选C。
18、B
【解析】A．由图象可知，通过甲乙两电阻的电流与各自两端的电压为正比例函数，即通过导体甲乙的电流与两端的电压成正比，故A正确；
B．当U甲＝U乙＝2V时，I甲＝0.4A，I乙＝0.2A，根据欧姆定律可得：
R甲＝U/I甲＝2V/0.4A＝5Ω，同理R乙＝10Ω，
所以导体甲的电阻小于导体乙的电阻，故B错误；
C．将导体甲接到电压为3V的电源上时，由图知通过甲的电流为0.6A，故C正确；
D．将甲、乙两导体并联接入2V电源上时，由并联电路电压的规律，每个导体的电压为2V，由图知通过的电流分别为：I甲＝0.4A，I乙＝0.2A，由并联电路电流的规律，
总电流为：I＝I甲+I乙＝0.4A+0.2A＝0.6A，故D正确；
故选B．
19、A
【详解】定值电阻R1与滑动变阻器R2串联，电流表测量的是整个电路中的电流，电压表测量的是定值电阻两端的电压；滑动变阻器的滑片P由b端移到a端的过程中，滑动变阻器接入电路的阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，
∴由欧姆定律

可知，电路中的电流变大，即电流表的示数变小；定值电阻R1的阻值不变，而电路中的电流变大，由公式U=IR可知，定值电阻R1两端的电压变大，即电压表的示数变大．故选A
20、C
【详解】A．手机电池的电压约为3.7V左右，故A不符合题意；
B．教室里的灯管中的电流约为0.2A，故B不符合题意；
C．液晶电视机的电功率约为100W左右，故C符合题意；
D．家里电饭锅的功率约1000W，工作半小时耗电能约
W=Pt=1kW×0.5h=0.5kW•h
故D不符合题意。
故选C。
21、C
【详解】在串联电路中，开关控制整个电路；在并联电路中，若干路上的开关可以控制整个电路，所以，一个开关能同时控制三盏灯的亮与灭，三盏灯的连接方式既可能是并联，也可能是串联，故选C。
22、B
【分析】（1）已知两灯泡的额定电压和额定功率，根据P=UI求出两灯泡的额定电流，根据欧姆定律求出两灯泡的电阻，求出两者的电阻之比；
（2）两灯泡并联时，能正常发光的灯泡为额定电压较小的，根据并联电路的电压特点和欧姆定律求出通过另一个灯泡的电流；
（3）两灯并联在3V电压下它们两端的电压相等，根据得到在电压相等时，功率与电阻成反比，求出两灯泡的实际功率之比；
（4）两灯泡串联，当电路中电流为0.5A时，比较电路中的电流和L1的额定电流，然后确定灯L1两端电压．
【详解】（1）灯L1规格为“6V　3W”，表示这个灯的额定电压为6V，额定功率为3W；灯L2规格为“3V　3W”，表示这个灯的额定电压为3V，额定功率为3W；
由P=UI可得，两灯泡的额定电流分别为：，，由欧姆定律可得，两灯泡的电阻分别为： ，，则L1与L2灯丝电阻之比R1：R2=12Ω：3Ω=4：1，故A错误；
（2）并联电路中各支路两端的电压相等，L2的额定电压小，能正常发光的灯泡为L2，不能正常发光的为灯泡L1，且电源的电压U=U2=3V，此时通过灯泡L1的电流：，故B正确；
（3）因并联电路中各支路两端的电压相等，两灯并联在3V电压下时，它们两端的电压相等，根据得到在电压相等时，功率与电阻成反比，则两灯泡的实际功率之比：，故C错误；
（4）两灯泡串联，当电路中电流为0.5A时，电路中的电流和L1的额定电流相等，则灯L1两端电压为6V，故D错误．
故选B．
23、B
【详解】A．只要有电流通过灯泡就会发光，甲方案中只有灯泡，不能检验出电源的正负极。A项正确；故A项不符合题意；
B．电压表可以直接接在电源两极，所以乙方案中不会烧毁电压表。B项错误；故B项符合题意；
C．丙方案中闭合开关后电流表指针正常偏转，则电源的正负极分别接到电流表的正负接线柱，所以电池与开关相连一侧是负极。C项正确；故C项不符合题意；
D．根据二极管的单向导电性，丁方案中闭合开关后若发光二极管发光，则电池与开关相连一侧是正极。D项正确；故D项不符合题意。
24、C
【解析】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
A．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1=0.6A，由可得，电源的电压：
，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值：
；
因串联电路中总电压等于各分电压之和，所以电源的电压：
，
因为电源的电压不变，所以：
，
解得：R1=10Ω，
所以电源的电压：
，
故A错误；
C．所以电路的最大功率：
，
故C正确；
B．由串联电路和欧姆定律电路中电流为：，由可得R2电功率：
，
因为R2＞R1，所以当R2=R1=10Ω时P2有最大值，故R2电功率先变大后变小，故B错误；
D．当滑片位于中点时，变阻器接入阻值为，此时电路中电流：
，
由图像知，C点时电路中电流为0.4A，所以C点不是滑片位于中点时的状态，故D错误。
25、B
【详解】当闭合S、S1断开时，等效电路图如图1所示；

当闭合S、开关S1闭合时，等效电路图如图2所示。

A．由于电源电压不变，由并联电路中独立工作、互不影响的特点知道，开关S1从断开到闭合的过程中，通过灯泡L1的电流不变，即A1的示数不变，故A错误；
C．由于灯泡L1的电流不变，则L1的亮度不变，故C错误；
B．由并联电路中干路电流等于各支路电流之和知道，开关S1从断开到闭合的过程中，电流表A的示数变大，即A的示数比A1大，故B正确；
D．由欧姆定律知道，在电源电压不变的条件下，开关S1从断开到闭合的过程中，总电流变大，则总电阻变小，故D错误。
26、A
【详解】A．浓密的树荫下出现很多圆形的光斑，这是由于光的直线传播引起的．故A合理；
B．池水看起来比实际浅，这是由于光的折射引起的．故B错误；
C．水中出现树的倒影，是平面镜成像现象，水中的“树”是岸上的树的虚像，两者大小相等．故C错误；
D．紫外线具有杀菌作用，遥控器利用的是红外线．故D错误．
27、B
【详解】由于两灯串联，闭合开关S后，两盏灯均发光，过了一会一盏灯突然熄灭，说明电路出现短路；两表示数都变大，由于电压表测L1的电压并且示数变大，说明灯L1没有出现短路，那么灯L2短路。
故选B。
28、C
【详解】A．由v=可知，在相等时间t内，两汽车的速度之比等于路程之比，所以速度之比为2:1，故A错误；
BD．甲、乙两车克服阻力做功即为牵引力做功，两汽车的功率相同，由W=Pt可知，在相等时间t内，两汽车做功相等，做功之比为1:1，故BD错误；
C．由W=Fs得，两车的牵引力之比：
= ==1:2，
故C正确。
故选C。
29、B
【详解】设滑动变阻器的最大阻值为R，当开关S接“1”，滑片P在最左端时，滑动变阻器与灯泡L1串联，由于L1此时的实际功率是额定功率的，根据功率的计算公式P1=说明此时灯泡L1两端的电压是额定电压的，所以此时灯泡L1两端的电压
U1=2V×=1V
因此电源电压
U=5V+1V=6V
当开关S接“1”，滑片P在最左端时，电压表示数为5V，则有
×R=5V…①
当开关S接2时，P在中点，电压表示数为2V，则有
×=2V…②
若将L1和L2串联后接在该电源上时，电路中电流为0.5A，则有
R1+R2==12Ω…③
由①式得R1=R，由②式得R2=R，将它们代入③式得R=10Ω，因此
R1=R=×10Ω=2Ω，R2=R=10Ω
L1的额定功率
P1===2W
L2的额定功率
P2== =3.6W
综合以上结果如下：电源电压6V，滑动变阻器的最大阻值10Ω，L1的额定功率2W，L2的额定功率3.6W。
故选B。
30、A
【解析】充电鞋垫是利用电磁感应现象制成的，磁性转子高速旋转，使线圈切割磁感线，线圈中就会产生感应电流，给鞋面上的充电电池充电．
A．闭合电路的部分导体做切割磁感线运动，电路中产生感应电流，电流表指针发生偏转，与充电鞋垫原理相同，故A正确．
B．图中是电流的磁效应，通电导线周围存在着磁场，是电生磁现象，故B不符合题意．
C．通电导体在磁场中受到力的作用而运动，是电动机的原理，故C不符合题意．
D．实验探究的是影响电磁铁磁性强弱的因素，在电流一定时，线圈匝数越多，电磁铁磁性越强．与充电鞋垫制成原理无关，故D不符合题意．
答案为A．
点睛：首先根据题意明确充电鞋垫的制成原理是解决此题的关键．

二、填空题（每空1分，共10题，20分）
31、热传递 比热容
【解析】泡温泉时感觉身体会发热，是身体吸收了热量，所以这是通过热传递的方式改变了身体的内能．
烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的比热容较大，吸收相等的热量时，温度升高的低．
点睛：水的比热容较大，注意了解其在生产、生活中的应用，如作为热机的冷却物质，作为北方冬季的取暖物质，解释海陆性质的不同等．
32、2018.4kW·h
【分析】电能表是测量电路在一段时间内消耗电能的仪表，上面有五个数字窗口，最后一位是小数位，单位是kW•h，据此读数．
【详解】由图可知，电能表的示数为20184，最后一位是小数，单位是kW•h，故电能表的读数为2018.4kW•h．
33、增大 增大
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电量足的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI可知灯泡实际功率的变化．
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电量足的电流，
当滑片P向左不断移动时，接入电路中的电阻减小，电路中的总电阻减小，
由I=可知，电路中的电流增大，即电流表的示数增大；
由U=IR可知，灯泡两端的电压增大，
由P=UI可知，灯泡的实际功率增大．
故答案为增大；增大．
34、电 0.18 5×105
【详解】[1]因太阳能光伏电项目就是采用通过光电转换装置把太阳能直接转化为电能；
[2]因日光灯是“220V 40W”，所以通过一盏灯的：
=0.18A；
[3]年发电量可达为5×106千瓦时即为5×109Wh，而共有250盏40W的日光灯，所以可供这些日光灯正常工作的时间为：
5×109Wh÷250÷40W=5×105h．
35、吸气冲程 压缩冲程 做功冲程 排气冲程 压缩 做功
【详解】[1][2][3][4]汽油机的一个工作循环由四个冲程组成，分别是吸气冲程、压缩冲程、做功冲程、排气冲程。
[5]内燃机的四个冲程中有两个冲程发生能量转化，其中压缩冲程中是将机械能转化为内能。
[6]燃气推动活塞做功的冲程是燃气对外做功的过程，将内能转化为机械能，叫做做功冲程。
36、不变 变大
【详解】[1]由图可知，电阻R1与R2串联，电流表测电路电流，电压表测量的是与电阻R1与R2左边部分的电压；当滑片P向右移动时，电路的总电阻不变，根据欧姆定律可知，电路中的电流不变，即电流表示数不变；
[2]与电压表并联的电阻R1与R2左边部分的电阻变大，根据可知，电压表示数变大。
37、20 90
【详解】[1]由电路图可知，定值电阻R与电子元件A串联。由图乙可知，t=9s时,UEF=15V，因电子元件A两端的电压恒为电源电压的，所以，此时R两端的电压：
UR=(1−)UEF=×15V=10V，
此时电阻R的电功率：
PR= =20W；
[2]当R的电功率满足PR⩾5W时，R两端的电压：
U′R⩾= =5V，
此时电源的电压：
U′EF⩾U′R=×5V=7.5V，
由图乙可知，0∼3s内UEFAB均匀增加，大于7.5V电压的时间为1.5s，由对称性可知，3s∼6s内UEF大于7.5V电压的时间也为1.5s，所以，该电路持续工作3min，喷水时间共为：
×1.5s=90s
38、3
