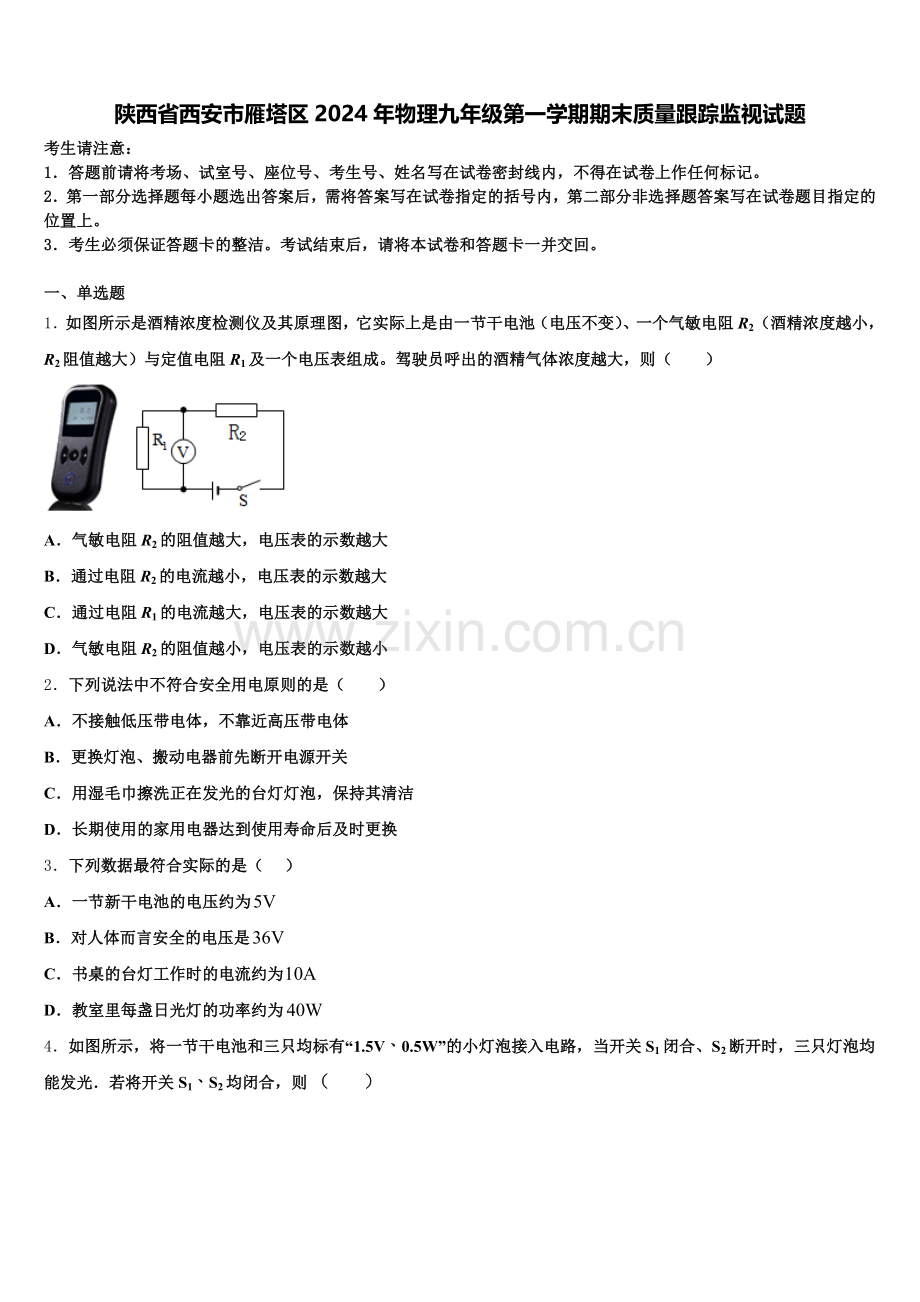

陕西省西安市雁塔区2024年物理九年级第一学期期末质量跟踪监视试题含解析.doc

陕西省西安市雁塔区2024年物理九年级第一学期期末质量跟踪监视试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题
1．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（酒精浓度越小，R2阻值越大）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（　　）

A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电压表的示数越大
D．气敏电阻R2的阻值越小，电压表的示数越小
2．下列说法中不符合安全用电原则的是（ ）
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡、搬动电器前先断开电源开关
C．用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁
D．长期使用的家用电器达到使用寿命后及时更换
3．下列数据最符合实际的是（ ）
A．一节新干电池的电压约为
B．对人体而言安全的电压是
C．书桌的台灯工作时的电流约为
D．教室里每盏日光灯的功率约为

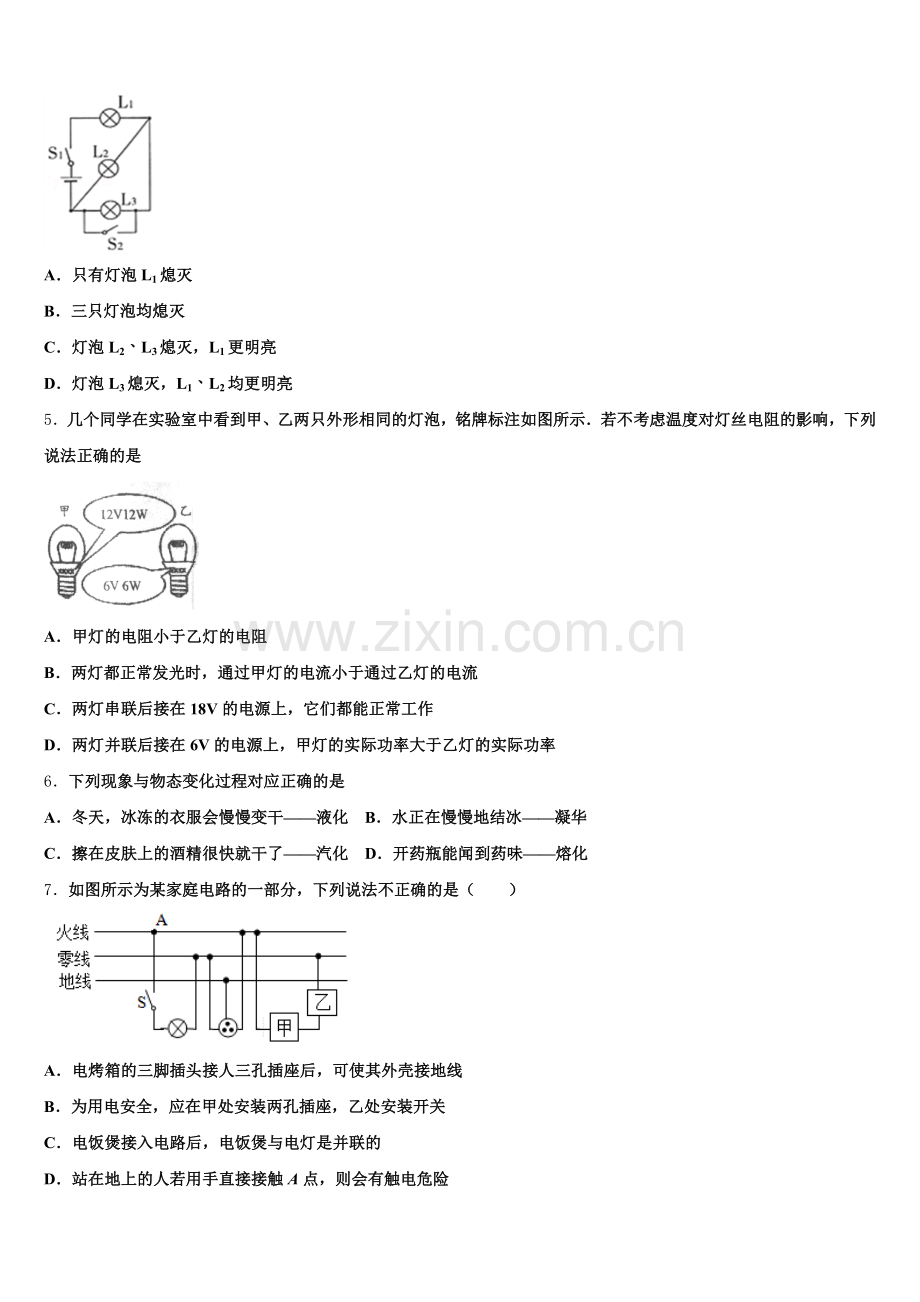

4．如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则 （　　）

A．只有灯泡L1熄灭
B．三只灯泡均熄灭
C．灯泡L2、L3熄灭，L1更明亮
D．灯泡L3熄灭，L1、L2均更明亮
5．几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图所示．若不考虑温度对灯丝电阻的影响，下列说法正确的是

A．甲灯的电阻小于乙灯的电阻
B．两灯都正常发光时，通过甲灯的电流小于通过乙灯的电流
C．两灯串联后接在18V的电源上，它们都能正常工作
D．两灯并联后接在6V的电源上，甲灯的实际功率大于乙灯的实际功率
6．下列现象与物态变化过程对应正确的是
A．冬天，冰冻的衣服会慢慢变干——液化 B．水正在慢慢地结冰——凝华
C．擦在皮肤上的酒精很快就干了——汽化 D．开药瓶能闻到药味——熔化
7．如图所示为某家庭电路的一部分，下列说法不正确的是（　　）

A．电烤箱的三脚插头接人三孔插座后，可使其外壳接地线
B．为用电安全，应在甲处安装两孔插座，乙处安装开关
C．电饭煲接入电路后，电饭煲与电灯是并联的
D．站在地上的人若用手直接接触A点，则会有触电危险
8．跳远运动的几个阶段如图所示，则运动员

A．助跑过程中机械能不变 B．经过最高点时动能为零
C．经过最高点时重力势能最小 D．起跳后升空的过程中，动能转化为重力势能
二、多选题
9．下列说法中正确的是（ ）
A．组成物质的分子之间，引力和斥力同时存在
B．组成物质的大量分子无规则运动的剧烈程度与温度有关
C．不同的燃料完全燃烧，放出相同热量时，所用燃料越少，这种燃料的热值越大
D．核电站是利用核能发电的，核能属于可再生能源
10．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是

A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
三、填空题
11．华为公司推出首款5G折叠屏 Matex手机，给手机充电是把______能转化为______; 此时手机相当于_____（选填电源/用电器）
12．国家“西气东输”重点工程完工后，将向东部沿海地区送来清洁能源天然气，已知天然气的热值为8.4×107J/m3，则每输送100m3的天然气就相当于输送了________J的能量。这些能量若能完全被水吸收，则可以使_____kg的水从20℃升高到100℃。[c水=4.2×103J/（kg·℃）]
13．如图所示的四个磁现象实验中，反映发电机工作原理的是_____图。（选填“甲”、“乙”、“丙”或“丁”）

14．随着生活水平的提高，汽车已经进入百姓家庭，它给我们的生活提供了便利，促进了社会的发展。汽车应用了许多物理知识，请你解答：
(1)汽油机是汽车的“心脏”。一台四冲程汽油机工作时曲轴转速是1800r／min，此汽油机每秒钟完成_____个做功冲程，其中_____ 冲程将机械能转化为内能；
(2)当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率将______(升高／不变／降低)；
15．2018年11月19日，长征三号乙运载火箭在西昌卫星发射中心成功将第42、43颗北斗导航卫星送入地球轨道。点火后燃气向后高速喷出，运载火箭腾空而起，燃气的__________能转化为火箭的__________能；
16．2018年1月12日7时18分，我国在西昌卫星发射中心用长征三号乙运载火箭，以“一箭双星”方式成功发射第二十六、二十七颗北斗导航卫星。运载火箭在升空过程中，地面控制中心与运载火箭之间传输信息的载体是____________；其头部表面温度将会急剧升高，则该物质内部分子做无规则热运动将变得______（选填“剧烈”或“缓慢”）。
四、作图、实验探究题
17．L1与L2两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流，请将图中所缺导线补上，并在方框内画出对应的电路图（通过小灯泡的电流均未超过0.6A）。
（______）

18．某家庭用的壁灯上有两盏白炽灯，用一个开关控制它们的通断。请在图中画出该电路的连接。
（_____）

19．（10分）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）。

(1)如图甲是小明测定灯泡额定功率的实物图（不完整）；
①为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用_____（填符号）。
A．“10Ω0.5A”的滑动变阻器 B．“50Ω0.5A”的滑动变阻器
②请用笔画线代替导线将实物电路图连接完整，要求：滑片向左移时灯泡变暗，连线不得交叉；
（________）
(2)小明在连接好电路的最后一根导线时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，上述现象反映他在操作中存在的不规范之处是_____，出现上述故障的原因可能是_____。
(3)排除故障后，小明发现他很幸运，电压表并没有因此而损坏。小明便开始进行测量，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是_____V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。
(4)根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示），分析图象可知：①小灯泡的额定功率为_____W；②小灯泡灯丝电阻是变化的，主要是受_____变化的影响；
(5)完成上述实验后，小明进行了反思，如果刚才电表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，小明打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率。方案一、二是小明设计的两种不同方案的电路图。则以下判断正确的是_____。
A．两种方案都能 B．两种方案都不能
C．方案一能，方案二不能 D．方案一不能，方案二能
五、计算题
20．（6分）如图甲是小明家的养生壶。它有高温，中温、低温三个档位，如图乙是它工作电路图，图表是其部分参数，其中R1，R2为发热电阻，R2＝88Ω．求
额定电压
220V
低温的功率
275W
容量
3L
防烧干功能
有

（1）发热电阻R1的阻值是多少？
（2）该养生壶中温档时的电功率是多少？
（3）小明某次便汤时，在额定电压下用高温档加热3kg水，使其温度从20℃上升到100℃求烧开一壶水需要多长时间？[不计热量损失，c水＝4.2×103J/（kg•℃）
21．（6分）如图1所示的电路中，电源电压恒定不变，R2=30Ω，R3=10Ω，通过R1的电流与它两端电压变化关系如图所示，求：
（1）R1的阻值大小；
（2）当Sl闭合，S2、S3断开时，电流表的示数为0.15A，电源电压的大小；
（3）当S1、S2、S3均闭合时，电流表的示数大小．

参考答案

一、单选题
1、C
【详解】由电路图可知，R1与R2串联在电路中，电压表测R1两端电压，因酒精浓度越大，气敏电阻R2的阻值越小，所以，驾驶员呼出的酒精气体浓度越大时，R2的阻值越小，电路中的总电阻越小，由可知，电路中的电流越大，即通过R1、R2的电流越大， 由U=IR可知，电阻R1两端的电压越大，即电压表的示数越大。故符合题意的只有C。
故选C。
2、C
【解析】A.不接触低压带电体，不靠近高压带电体，故A不符合题意； B.更换灯泡、搬动电器前应断开电源开关，故B不符合题意； C.不弄湿用电器，不损坏绝缘层，以防发生触电事故，故C符合题意； D.保险装置、插座、导线、家用电器等达到使用寿命应及时更换，故D不符合题意．故选C.
3、D
【详解】A．一节新干电池的电压约为1.5V，故A不符合题意；
B．人体安全电压是不高于36V，故B不符合题意；
C．书桌的台灯工作时的电流约为0.2A，故C不符合题意；
D．日光灯的功率约为40W，故D符合题意。
故选D。
4、C
【解析】试题分析：一节干电池的电压为1.5V，三个灯泡的规格均为“1.5V、0.5W”，则每个灯泡的额定电压等于电源电压；由图可知，当开关S1闭合、S2断开时，L2、L3并联后再与L1串联，此时三只灯泡均能发光；由串联电路的电压特点可知，每个小灯泡的电压均小于1.5V；若将开关S1、S2均闭合，则灯泡L2、L3被短路，此时电路中只有灯泡L1，L1两端电压增大为1.5V，L1的实际功率增大，所以L1更明亮，故C正确，ABD错误；故应选C．
【考点定位】电路的三种状态
5、C
【详解】A. 由P=UI=可得，两灯泡的电阻分别为：
R甲===12Ω,R乙===6Ω，
则R甲>R乙，故A错误；
B. 两灯都正常发光时，由P=UI可得，通过两灯泡的电流分别为：
I甲===1A,I乙===1A，
则I甲=I乙，故B错误；
C. 由两灯泡的额定电流相等可知，两灯泡串联时可以同时正常发光，
此时电源的电压U=U甲+U乙=12V+6V=18V，故C正确；
D. 两灯并联后接在6V的电源上时,它们两端的电压均为6V,由P=UI=可知，甲灯的电阻大，其实际功率小，故D错误．
故选C．
6、C
【解析】A选项，冬天室外冰冻的衣服慢慢变干了，水直接从固态的冰变成气态的水蒸气跑到空中，属于升华现象，故A错误．
B选项，“水结冰”，物质从液态变成固态是凝固，故B错误．
C选项，由生活经验可知，用酒精擦皮肤后有一种清凉的感觉，这是因为酒精发生了蒸发现象，并从皮肤上吸收热量，从而使皮肤温度降低的缘故，蒸发是汽化的一种，故C正确．
D选项，由于一切物质的分子都在不停地做无规则运动，开药瓶的时候会闻到了药味，没有发生物态变化，故D错误．
故本题答案为C．
7、B
【分析】根据家庭电路的各设备安装顺序、开关、电灯、插座的正确安装方法等知识逐个分析判断即可解决。
【详解】A. 电烤箱接入三孔插座能使电烤箱金属外壳接地，防止由于烤箱的外壳带电而使得人发生触电事故，故A正确，不符合题意；
B. 在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故B错误，符合题意；
C. 由于并联电路中的各个用电器是互不影响的，所以电饭煲接入电路后与电灯是并联的，故C正确，不符合题意；
D. 站在地上的人接触A点（火线）是会触电的，故D正确，不符合题意。
故选B。
8、D
【详解】A．运动员加速助跑过程中，重力势能不变，动能增大，所以机械能增大，故A错误；
B．运动员经过最高点时，速度不为零，所以动能不为零，故B错误；
C．运动员经过最高点时，高度最大，所以重力势能最大，故C错误；
D．运动员起跳后升空的过程中，质量不变，速度变小，高度变大，动能减小，重力势能增大，所以动能转化为重力势能，故D正确．

二、多选题
9、ABC
【详解】A．组成物质的分子之间，物质的分子之间有相互的引力和斥力，引力和斥力同时存在，故A正确；
B．组成物质的大量分子无规则运动的剧烈程度与温度有关，温度越高分子运动越剧烈，故B正确；
C．不同的燃料完全燃烧，放出相同热量时，所用燃料质量越少，热值越大，故C正确；
D．核能是不可再生能源，短期不能得到补充，故D错误。
故选ABC
10、ABC
【详解】由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。电路可能会存在以下几种情况：
(1)若电路正常时：
因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1=0.9V；则灯泡L2两端的电压为：
U2=U-U1=4.5V-0.9V=3.6V；
(2)若L1短路，V1偏转的角度为零，图中没有这种情况；
(3)若L2短路，则L2的电压为零，V1和V2测L1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端的电压可能是4.5V、0；或0.9V、0；
(4)若L1断路，V1和V2测电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V，但电路中无电流，不符合题意；
(5)若L2断路，V1不能和电源相连，故示数为零；V2测电源电压，若是大量程，即是4.5V，若是小量程，即是0.9V，但电路中无电流，不符合题意；
故选ABC

三、填空题
11、电 化学 用电器
【详解】[1][2]给手机充电时，消耗电能，转化为化学能储存在电池内；
[3]此时手机消耗电能所以相当于用电器。
12、8.4×109 2.5×104
【解析】根据得，每输送100m3的天然气就相当于输送的能量为：
；
这些能量若能完全被水吸收，则，根据得，加热水的质量为：
。
13、丁
【分析】发电机原理是电磁感应现象，即闭合电路中一部分导体在磁场中做切割磁感线运动，即发电机的原理图中没电源，有电源的实验装置图不是发电机原理图。
【详解】甲图给带有铁芯的线圈通电，它能吸住铁片及重物，该实验是利用了电流的磁效应，则甲不符合题意；
乙图有电流通过在小磁针上方的直导线中时，小磁针发生偏转，即该现象说明了通电导线周围存在着磁场，则乙不符合题意；
丙图闭合开关，铜棒a中有电流通过时，它就会运动起来，即说明通电导线在磁场中受力的作用，即是电动机的制作原理，则丙不符合题意；
丁图闭合开关，使导体AB沿箭头所示方向左右摆动，电流表指针发生偏转，此时由于导体AB的左右摆动而产生了感应电流，故该现象是电磁感应现象，发电机就是根据该原理制成的，则丁选项符合题意。
14、15 压缩 降低
【解析】(1)已知四冲程汽油机曲轴转速是1800r/min，所以此汽油机每秒钟转30圈，可完成15个工作循环，60个冲程，对外做15次功；
在压缩冲程中活塞向上运动，压缩燃料混合物对其做功，所以将机械能转化为内能；
(2)汽油在发动机内燃烧不充分时消耗燃料质量增加,根据η=×100%知，当有用功一定时，机械效率降低。
15、内机械
【解析】火箭升空时的能量转化：燃料的化学能先转化为内能，然后通过内燃机把燃气内能转化为火箭的机械能。
16、电磁波 剧烈
【详解】[1]电磁波可以传递信息，在空中传播距离远、速度快，而且可以在真空中传播，所以，地面控制中心与运载火箭之间传输信息的载体是电磁波。
[2]分子的热运动快慢与温度有关，温度越高，分子动能越大，分子做无规则热运动越剧烈。

四、作图、实验探究题
17、
【详解】电路并联，A1在L1所在支路，A2在L2所在支路，且都选小量程即可，开关控制整个电路，位于干路，作图如下

18、
【详解】两盏白炽灯是并联的，两盏白炽灯有一个开关控制，因此开关接在干路上。从安全角度考虑，开关与火线相连，如下图所示：

19、B 连接电路时未断开开关 灯泡断路 2.2 B 0.5 温度 D
【分析】本题考查测量小灯额定功率的实验，根据功率，欧姆定律等规律分析求解。
【详解】(1)①[1]由题可知，小灯泡正常发光时的电流约为

此时滑动变阻器接入的电阻约为

所以需用 “50Ω0.5A”的滑动变阻器。
故选B。
②[2]有题意可知，滑片向左移时灯泡变暗，即滑片向左移时，滑动变阻器的电阻变大，所以应接滑动变阻B接线柱，电路中的最大电流小于0.6A，所以电流表接0.6A接线柱，连接电路如下图所示：

(2)[3]连接好电路的最后一根导线时，发现电压表指针立刻偏到最大刻度处，说明连接电路时没有断开开关，所以不规范之处是连接电路时没有断开开关。
[4]有题意可知，电压表有示数，而电流表没有示数，灯泡不亮，说明与电压表并联的电路断路，所以故障可能是灯泡断路。
(3)[5][6]由图可知电压表的量程为0~3V，分度值为0.1V，所以电压表的示数为2.2V。此时电压低于小灯泡的额定电压，所以滑动变阻器阻值应向小调，即滑动变阻器的滑片向B端移动。
(4)[7]有图像可知小灯泡在额定电压2.5V时，通过小灯泡的电流为0.2A，所以小灯泡的额定功率为0.5W。
[8]小灯泡的电阻是变化的，主要是温度对电阻的影响。
(5)[9]由图可知，方案一中，灯泡的电阻与定值电阻阻值不同，当开关接a和接b时灯泡的电阻与定值电阻两端的电压不同，所以不能当开关接a时测量的电流与定值电阻所求得的电压等效为灯泡的电压，所以不能得知小灯泡是否正常发光，方案一不可行。
方案二中，先让开关S接a，移动滑动变阻器的滑片使小灯泡电压达到额定电压，灯泡正常发光，然后让开关S接b，测量此时灯泡和定值电阻的总电压，可得定值电阻的电压，进一步通过欧姆定律可知通过小灯泡的电流，计算出小灯泡的额定功率。所以方案二可行。
故选D。

五、计算题
20、（1）88Ω（2）550W（3）916s
【解析】(1)当开关S1断开，S2接B时，R1和R2 串联接入电路，处于低温档
R=，=R=17688=88。
（2）当开关S1闭合，接A时，R1和R2并联接入电路，处于高温档，Q吸=cm(t)=
4.2J/(kg)3kg(10020)=1.008J,由题意：W=Q吸，P高温=P1+P2=+=+=1100W，t===916s.
21、（1）20Ω （2）6V （3）0.5A
【详解】(1)从图2可以看到，当时，，由欧姆定律的变换式可得

(2)当Sl闭合，S2、S3断开时，只有R2和R3串联接在电路中，电源电压的大小是

(3)当S1、S2、S3均闭合时，只有电阻R1和R2并联接在电路中，没有电流流过R3，从图2可以看到，当R1的电压是6V时，流过它的电流大小是0.3A，那么流过R2的电流是

电流表的示数大小是

答：(1) R1的阻值大小是；(2)当Sl闭合，S2、S3断开时，电流表的示数为0.15A，电源电压的大小是；(3)当S1、S2、S3均闭合时，电流表的示数大小是。
