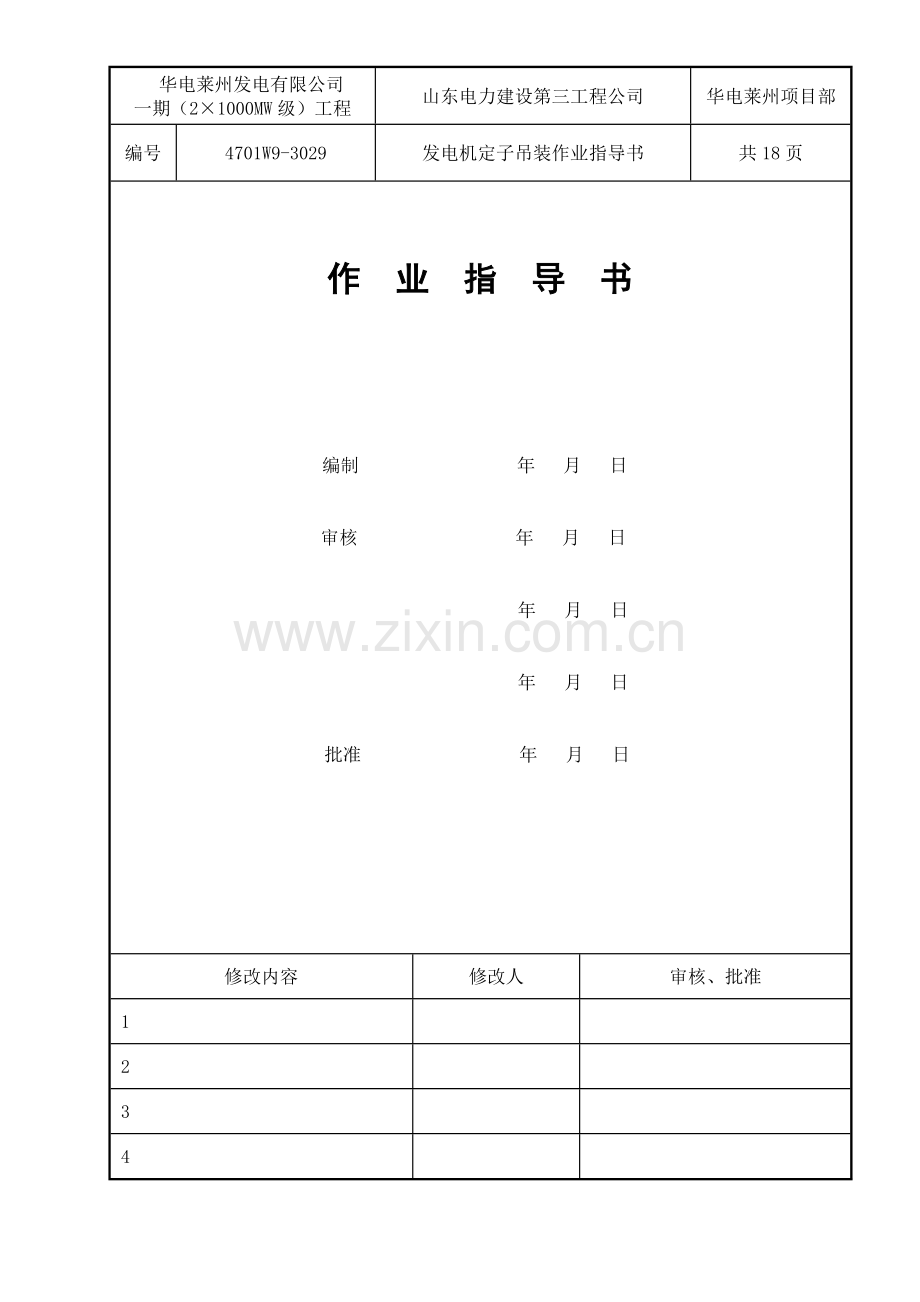

发电机定子吊装作业指导书.doc

华电莱州发电有限公司
一期（2×1000MW级）工程
山东电力建设第三工程公司
华电莱州项目部
编号
4701W9-3029
发电机定子吊装作业指导书
共18页

作 业 指 导 书

编制 年 月 日

审核 年 月 日

年 月 日

年 月 日

批准 年 月 日

修改内容
修改人
审核、批准
1

2

3

4

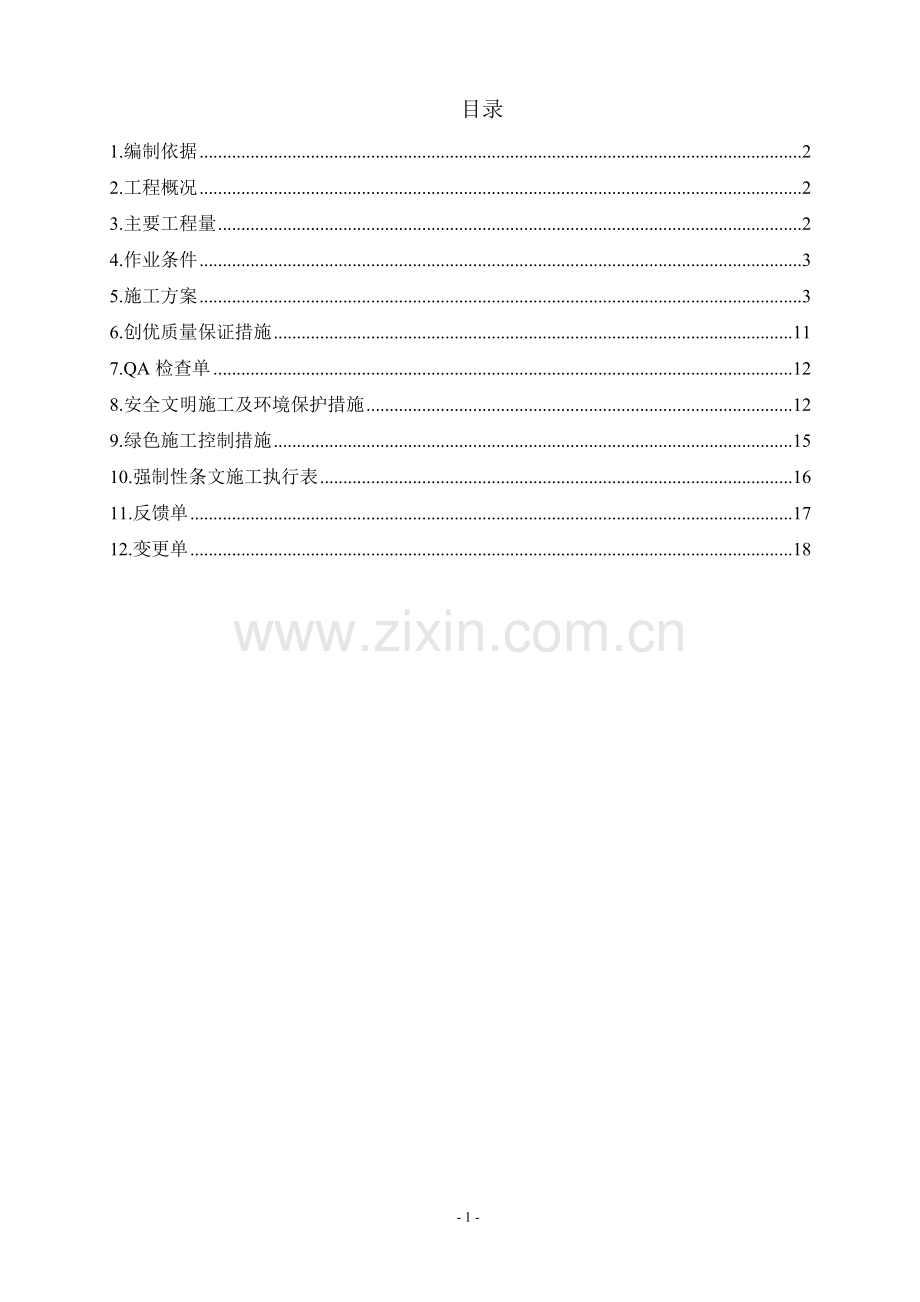

目录
1.编制依据 2
2.工程概况 2
3.主要工程量 2
4.作业条件 3
5.施工方案 3
6.创优质量保证措施 11
7.QA检查单 12
8.安全文明施工及环境保护措施 12
9.绿色施工控制措施 15
10.强制性条文施工执行表 16
11.反馈单 17
12.变更单 18

1、编制依据：
1.1 东方电机厂提供的设备图纸、说明书等技术文件；
1.2 《电力建设施工及验收技术规范》（汽轮机机组篇）DL5011-92；
1.3 《电力建设施工质量验收及评价规程》（汽轮发电机组）DL/T5210.3-2009 ；
1.4 《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1-2002；
1.5 《国家电网公司基建安全管理规定》；
1.6 《工程建设标准强制性条文》（电力工程部分）（2006版）；
1.7 《绿色施工导则》建质[2007]223号；
1.8 《绿色施工管理规程》DB11/513-2008；
1.9 华电莱州发电有限公司一期工程A标段施工组织设计；
1.10 行车技术资料
2、工程概述：
本工程为华电莱州电厂一期2×1000MW机组工程1#机发电机定子吊装工程。
发电机定子的净重为409000kg，吊装时总重约为440吨（含外加吊装专用工具及其附件后总重量），超过了两台130吨行车的最大允许抬吊能力，为提高工作效率，降低施工造价，确保发电机定子安全起吊就位，因此必须对130吨行车进行适应性技术改造，改造完成后进行吊装，在17m运转层进行定子调向，调完方向后直接就位。
3、主要工程量：
3.1 提升装置安装
序号
名称
数量
备注
1
千斤顶梁
4根

2
液压提升装置
2套

3
钢索
4副

4
液压泵站
1个

5
抬吊梁
1根

6
起吊钢丝绳
2副

3.2 发电机定子：
发电机定子重量
409t
发电机定子外形尺寸
11800×5200×4700
4、作业条件：
主要设备
交货条件
定子已经运抵现场
出线罩在定子吊装前到达现场
预备安装
条件
发电机台板校正就位，经验收认可，具备吊装条件。
运转层上沿定子安装中心线的临时栏杆等拆除，无影响定子移动的障碍物。
电工、起重工等特殊工种持有效证件上岗。
工期
吊装工具组合及定子吊装就位6天。
人力
起重指挥1人，起重工5人，安装工6人，操作工4人。
机械
130t行车2台，电焊机1台。
工器具
火焊工具1套 ,2t手拉葫芦2个，1t手拉葫芦2个。
材料
E43焊条15kg, 25#工字钢38米，16#槽钢32米，δ10钢板若干。
5、施工方案：
行车改造采用将原有的小跑车移到行车主梁的一端，在两行车主梁发电机中心位置两侧500mm处增设2套200吨液压提升装置，通过提升装置吊装就位发电机。发电机定子主厂房行车主梁以245吨的要求进行设计和制造的,两台行车承载490吨。发电机定子约为440吨（含外加吊装专用工具及其附件后总重量），满足行车大梁额定承载负荷。
130t行车的主要结构性能参数如下：
整 机 工 作 级 别
A3
跨 度
30.5m
主
钩
额 定 起 重 量
130t
额 定 起 升 速 度
0.15~1.98 m/min
起 升 高 度
30m
副
钩
额 定 起 重 量
32 t
额 定 起 升 速 度
0.65~8.0m/min
起 升 高 度
32m
小 车 运 行 速 度
1.8~18m/min
大 车 运 行 速 度
3.2~32m/min
最 大 轮 压
495kN(吊额定载荷到极限位置）
500kN(距A排轨道中心线13.75米处抬吊490t定子和吊具时)
总 装 机 功 率
153kW
大 车 轨 道
QU120
整 机 自 重
~113t
电 源
三相三线,50Hz,380V

具体方案布置见下图：

- 4 -

5.1 施工工序流程图

施工准备

附加提升系统设置

抬吊系统设置及抬吊过程控制

定子调方向

出线罩安装及定子就位

行车恢复

施工准备工序卡 编号： 001
1.概述：对发电机定子进行清理，并准备好吊装索具等。
2.操作方法：
序号及步骤名称
主要作业方法和操作要求
工艺质量要求
1.辅助机械布置
在低压缸南侧布置两台10吨卷扬机，辅助拆除定子转向临时平台。
支腿牢固可靠，放置基础下陷。
作业场地清理
1.1拆除发电机基础周围的围栏。
由专业人员拆除，并通知安监部门
1.2清理定子吊装范围内所有可能阻碍定子吊装路线的所有物品。

1.3在吊装范围周围拉设安全警戒绳，与吊装无关人员禁止入内。
联系安监部门实施
2.施工准备
2.1设备到场后直接将定子运至主厂房（将车倒进厂房），励端在北侧，并与汽轮发电机的中心线对准就位中心线，其停放位置必须与两台行车的抬吊位置相对应。
卸车后将起吊的设备预先卸到起吊的位置，位置的偏差控制在±20mm。发电机定子的就位方向必须提前验证准确
2.2将提升系统检查维护到正常状态

- 16 -

抬吊系统设置及过程控制工序卡 编号： 003
1.概述：
2.操作方法：
序号及步骤名称
主要作业方法和操作要求
工艺质量要求
1.抬吊系统的设置
1.1抬吊梁的设置：按设计要求在汽机房的底层将起吊梁与提升系统可靠联接。
1.2 根据发电机定子的起吊宽度确定活动铰座的实际工作宽度，通过千斤绳将铰座与定子的吊盘可靠连接。

2.抬吊过程控制
整个起吊过程设一名总指挥和两名监护人员。
总指挥与监护人员必须是有实践经验和临场应变能力。
指挥信号采用手势加旗语或质量可靠的对讲机。
指挥信号统一、规范、标准。
一切准备到位，并对行车电气和机械方面进行全面检查后，由总指挥发出起升信号，将发电机定子起升离地约100mm时停止起升，然后指挥降落以观察附加提升系统的刹车是否可靠，若不可靠则由专业检修人员进行调整，直至刹车可靠为止；
再次发出起升信号，将发电机定子起升离地约100mm停止起升，再带载起升到离地500mm停止，观察其带载启动能力,同时测量行车梁的挠度值（不得超过跨距的五百分之一）。
刹车的调整人员必须是专业检修人员；
刹车松紧程度、刹车间隙和行程都必须保证在适度范围内；
调整时必须与总指挥进行可靠的信号联络；
带载启动能力应满足要求；
行车梁的挠度值在计算范围之内。
4定子吊装
待整个起升系统运行可靠后，再发出连续起升信号将定子吊至高于障碍物高度时停止，再指挥两台行车同时连续向定子就位方向行走。将定子放在临时调头用的平台上，同时要注意低压缸不影响调头。
卷扬机起升、行车行走过程中应保持同步，行走缓慢、平稳。
定子调头及出线罩安装工序卡 编号： 004
1.概述：
2.操作方法：用卷烟机牵引使定子滑移
序号及步骤名称
主要作业方法和操作要求
工艺质量要求
1.定子转向
将两台10吨卷扬机分别牢固固定在4轴A、B排柱上，采用两套40吨滑轮组顺式穿绕6×37—170kg/mm2φ19.5mm、长度200 m钢丝绳走8股，与定子可靠连接，指挥卷扬机起升钢丝绳预受力，检查各导向滑轮安装是否正确，确认无误后有总指挥发出连续起升信号将定子旋转90°。
1、滑轮组在使用前要进行外观检查，无严重腐蚀、裂纹等情况，表面磨损量在规定范围内；
2、滑轮组的轴销应可靠锁紧；
3、钢丝绳的内、外在质量预先进行严格检查，并符合钢丝绳的使用标准；
4、 丝绳固定端的夹头数量为三个，钢丝绳夹头的使用符合规范要求。
5、 调头后定子延就位中心线偏差控制在±20mm以内
2.将定子重新吊起拆除临时包装箱及转向用临时平台
1、 将定子重新吊起，确认无误后指挥行车向固定端行走，将临时包装箱放在2至3轴汽机平台上，拆除螺栓，定子与包装箱分离；
2、 用两台10吨卷扬机单股将H型钢梁及500吨履带吊路基板托至定子基础两侧。
1、螺栓拆除不得损坏定子台板；
2、拆除的临时平台放置位置不得影响定子就位。
出线罩安装
将定子重新吊起，确认无误后指挥行车向扩建端行走至出线罩正上方，通过4个2吨葫芦调整定子将出线罩螺栓与定子牢固固定。
定子与出线罩不得直接接触防止定子压在出线罩上，应留2mm间隙，通过千斤顶将出线罩顶起拧紧螺栓。
出线罩焊接
出线罩安装完毕后指挥提升系统将定子吊起，行车向扩建端行走至定子就位基础正上方，指挥定子下降，距离台板1米时停止下降，用6个支墩将定子做临时支撑，支撑完毕后提升系统下降30％负荷开始焊接，焊角高度大于10mm。
1、 两台行车运行同步，防止定子摆动；
2、 支墩放置平稳防止倾覆。
定子就位
出线罩焊接完毕验收合格后，提升系统起升，将临时支墩拆除，指挥定子下降，当定子临近就位位置500mm左右时停止下降，根据定子的就位位置指挥单台行车行走将定子停放到就位位置，缓慢下降将定子正式就位。
定子缓慢下降防止损伤地脚螺栓。

行车恢复工序卡 编号： 005
1.概述：
2.操作方法：
序号及步骤名称
主要作业方法和操作要求
工艺质量要求
1.行车复原
需要由抬吊系统吊装的设备全部吊装就位后，按照与安装时相反的方向将系统拆除并恢复原样。
拆除过程中必须保证行车的内外在质量不受损伤。行车的外观检查符合原设计要求。焊接部位经打磨后进行防腐处理。
2.吊装工具恢复
将吊装工具吊下后，进行检查，处理，恢复至完好状态。
满足下次吊装的使用要求。

6、创优质量保证措施
6.1质量目标：
确保吊装一次性成功；施工过程中杜绝重大事故，争创国优金奖。
6.2质量保证措施：
定子吊装前，对系统进行检查，形成确认卡。
序号
名称
检查内容
状态
检查人签字
1
行车主梁
有无焊口开裂、永久变形现象。挠度是否在应许范围以内。

2
行车行走机构
行走轮有无椭圆、变形，轴承转动是否灵活。减速箱内润滑油满足要求。连接轴销是否可靠。

3
车行走道轨
A、B排道轨是否平行有无卡轨现象，道轨接头处对接是否良好。道轨与砼梁良好接触。大车行走过程中不得有爬坡现象。

4
附加提升系统钢结构
有无焊口开裂、永久变形现象。定位尺寸符合设计要求。连接螺栓是否拧紧。

5
附加提升系统定位
取物装置中心线是否与发电机定子就位中心线重合，正副偏差控制在20mm以内

6
连接轴销
各部位轴销是否锁紧，横销插装牢固可靠。

7
提升钢索
锈蚀物是否清理干净，串装是否正确，有无断丝及电焊烧过现象。

8
液压提升系统
有无漏油、渗油、泻压现象，上下卡爪开启关闭是否灵活可靠。电器部分无故障。

9
电源
行车电源滑线行与滑块接触良好确保行走过程中无断电现象。起吊过程中不得开启其它大负荷电器设备，保证电源负荷满足定子吊装要求。

10
取物装置
马鞍定位准确，钢丝绳捆绑牢固不得韧性接触。

7、QA检查单
检 查 项 目 描 述
检查者
检查结果
日期签名
F
E
A
O

1提升装置检查：
×
×
×

卡爪防滑纹清洗，无裂纹；
×

钢索表面无油污和锈迹；
×

上下锚头固定可靠；
×

液压泵站操作按钮灵活、可靠；
×
×

有必要的电气易损元件备用。
×
×

2 各附加钢结构件的检查：
×
×
×

安装前对各钢结构件进行检查，杆件无永久性变形、焊缝开裂等现象。
×
×
×

安装后，对整个系统进行检查和验收。各固定部位固定可靠。
×
×

3.钢丝绳和索具检查：按规范对钢丝绳的性能进行确认，无扭曲、变形、电击伤、腐蚀、超载使用等现象，安全系数满足要求。
×
×

4.行车检查：
×
×
×

查阅行车移交的有关资料，对行车及行车梁的验收情况进行确认。
×
×

对行车进行消缺，消除在日常工作中暴露出的问题。
×

检查大车刹车的同步性，调整至最佳状态。
×

5．试起吊。按要求试起吊，对发现的问题处理后再正式起吊。
×
×
×

F：工作负责人；E：单项工程师；A：专业工程师；O：业主代表
8、安全文明施工措施：
8.1安全措施
8.1安全文明施工措施
8.1.1 所有施工人员必须参与交底、培训并形成记录；施工人员必须了解本次施工的详细步骤，了解施工过程的危险点及预防措施；
8.1.2 施工前对起重机械进行安全检查，确保起吊作业安全, 吊装时必须派专人监护行车，吊装前必须先检查钢丝绳的载荷能力、刹车等；
8.1.3 施工现场安全防护措施齐全，拉设警戒绳，避免与施工无关人员进入施工区域，重物下不得有人；
8.1.4 特殊作业人员必须持证上岗；施工全过程杜绝违章情况的出现；
8.1.5 监护人员必须尽到监护职责，作业人员（包括起重指挥等）站位安全、合理，信号传递准确、清晰。
8.1.6所有联接销轴的锁销必须严格按设计要求进行安装。
8.1.7 定子起吊吊点选择准确，起重索具拴挂合适。吊运时必须拴好溜绳，随时调整方向；
8.1.8 起吊索具（钢丝绳、手拉葫芦、卡环、卡头等）应选择检验合格品使用；严禁使用达到报废条件或未经检验的工器具进行作业；
8.1.9现场物体分类存放，放置地点不影响其它专业或工序施工并摆放整齐，作到“工完、料尽、场地清”；
8.1.10 脚手架必须由专业架工搭设，经验收合格后方可使用；用脚手板搭设的坚实步道宽度不得低于60cm，在行车主梁及临时承载梁上拉设安全水平绳。
8.1.11高处作业人员必须使用合格的安全带，并挂在上方牢固可靠处，不得嘻戏打闹，严禁酒后上岗，行车运行时不得随意行走。
8.1.12总指挥与监护人员必须是有实践经验和临场应变能力的人员承担，指挥信号采用手势加旗语或质量可靠的对讲机，整个起吊过程必须保证信号畅通。
8.1.13对任何人发出的危险信号必须停止作业进行仔细认真的检查，确认无误后方可继续操作。
8.1.14在起吊过程中，设专人对提升装置进行电气和机务监护，明确指定电气、机务的具体监护人员及具体监护地点，必要时做好记录.
8.2环保措施
8.2.1施工过程中所产生的废料要分类堆放，放在指定地点。
8.2.2垃圾池内，有毒、有害废弃物必须放到指定的垃圾箱或垃圾桶内。
8.2.3氧气、乙炔瓶及氧气、乙炔皮线在使用前要进行仔细检查，确保无泄露现象，防止污染大气。
8.2.4在施工过程中应尽量防止噪音污染，对所用工器具进行认真检查维护。

8.3施工安全风险控制计划

编码： 编制日期：2011年07月16日 版本：A 共 1 页第1页
工程项目：华电莱州发电有限公司一期工程 施工项目：发电机定子吊装
序号
危险点
描 述
拟采取安全技术措施
风险等级
控制
责任单位/人确认
方法
时机
班组
部门
工地
责任人
签字
1
起吊工器具选择、使用不当造成人身、设备伤害
必须按照要求选择起吊用工器具，起吊过程中加强监护，谨防钢丝绳拧劲、脱落、受力不均现象
J
S
T
√
√

王立新
刘宝军
2
要求使用的辅助机械性能良好。
使用前检查，确保出力正常，离合、制动可靠。
G
A
T
√

王立新
刘宝军
3
工器具未正确使用
按照标准使用方法使用,绳索拴挂等按照作业指导书要求进行，保证施工安全
X
S
T
√

孙逢盛
刘宝军
4
监护不到位导致人员、设备损伤
监护人员到位，分工明确，恪守职责；
J
S
T
√
√

温翔群
刘宝军
5
机械超负荷起吊
负荷计算正确，工况选择正确，作业时监护到位，起重、操作密切配合，防止误操作
G
S
T
√
√

王立新
刘宝军
注：1. 风险等级：J极度，G高度，X显著，Y一般，S稍有。
2. 控制方法：W见证，H停工待检，S连续监护，A提醒。
3. 控制时机：P作业前，D每天一次，W每周一次，T每次作业前。

9、绿色施工控制措施：
9.1施工场地垃圾及时清理，不得长时间存放；
9.2焊条头应及时回收，焊接设备集中布置且统一布线；
9.3施工过程中残余的带油废弃物，要放置在专用的容器内；
9.4施工场所应保持整洁，做到“工完、料尽、场地清” ；
9.5尽量避免或减少施工过程中的光污染。夜间室外照明灯加设灯罩，透光方向集中在施工范围，电焊作业采取遮挡措施，避免电焊弧光外泄，禁止长明灯；
9.6开箱后的包装物应及时清理；
9.7夜间加班噪声严格控制不得超过国家标准《建筑施工场界噪声限值》（GB12523-90）的规定；
9.8下班前检查所用的电源应切断，如：焊机、照明等；
9.9当出现火情，应立即关紧氢气、氧气、乙炔等易爆钢瓶，立刻切断电源；

10、强制性条文施工执行表
发电机定子吊装强制性条文执行表
工程项目名称
华电莱州发电有限公司一期（2×1000MW级）工程
单位工程名称
汽轮发电机本体安装
分部工程名称
发电机本体安装
工程编号

验收时间
年 月 日
序号
检验项目
执行情况
相关资料
1

设备在安装前，必须按本规范的规定对设备进行检查。如发现有损坏或质量缺陷，应及时通知有关单位共同检查。对于设备制造缺陷，应联系制造厂研究处理。由于制造质量问题致使安装质量达不到本篇规范的规定时，应由施工单位、制造单位、建设或使用单位共同协商，另行确定安装质量标准后施工，设备检查和缺陷处理应有记录和签证。
2

发电机定子的起吊就位工作应符合下列要求：
（1）定子起吊就位前，必须有经过批准的技术方案和安全措施。
（2）如起重机械超负荷起吊或采用辅助起吊设施时，必须认真核算，并对起吊设施各部件进行周密的检查，作必要的强度和性能试验，所得结果均能满足起吊要求之后方可起吊，还应对与起吊有关的建筑结构进行试验，必要时应进行加固。

检查结果

施工单位：（章）

项目技术负责人：

年 月 日
监理单位：（章）

监理工程师：

年 月 日

11、反馈单
工程名称
华电莱州发电有限公司
一期（2×1000MW级）工程
单位工程
汽轮发电机本体安装
项目名称
发电机定子吊装
执行手册编号
/
工程量
/
实际开、竣工时间
/
负荷点数统计
/
质量验收等级
/
施工中存在的主要问题及解决方案
工序卡改进的建议或新技术的应用

单项工程师签名

专业工程师签名

12、变更单
作业指导书名称、编号
发电机定子吊装
变更名称

变更原因

变更内容：

变更人/时间

审核人/时间

批准人/时间
