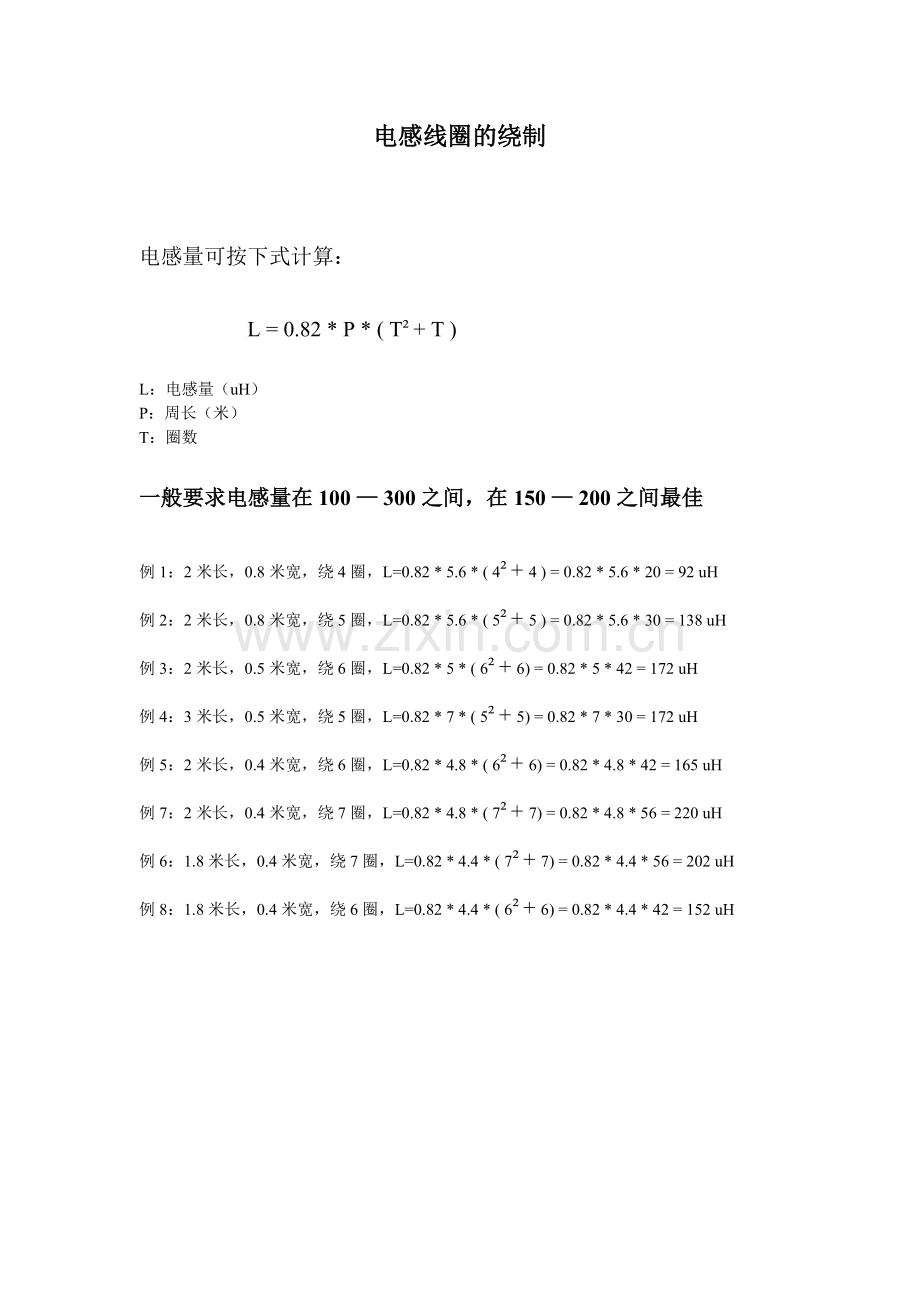

电感线圈的绕制

电感量可按下式计算：

L = 0.82 * P * ( T²+ T )

L：电感量（uH）
P：周长（米）
T：圈数

一般要求电感量在100 — 300之间，在150 — 200之间最佳

例1：2米长，0.8米宽，绕4圈，L=0.82 * 5.6 * ( 4²+ 4 ) = 0.82 * 5.6 * 20 = 92 uH
例2：2米长，0.8米宽，绕5圈，L=0.82 * 5.6 * ( 5²+ 5 ) = 0.82 * 5.6 * 30 = 138 uH
例3：2米长，0.5米宽，绕6圈，L=0.82 * 5 * ( 6²+ 6) = 0.82 * 5 * 42 = 172 uH
例4：3米长，0.5米宽，绕5圈，L=0.82 * 7 * ( 5²+ 5) = 0.82 * 7 * 30 = 172 uH
例5：2米长，0.4米宽，绕6圈，L=0.82 * 4.8 * ( 6²+ 6) = 0.82 * 4.8 * 42 = 165 uH
例7：2米长，0.4米宽，绕7圈，L=0.82 * 4.8 * ( 7²+ 7) = 0.82 * 4.8 * 56 = 220 uH
例6：1.8米长，0.4米宽，绕7圈，L=0.82 * 4.4 * ( 7²+ 7) = 0.82 * 4.4 * 56 = 202 uH
例8：1.8米长，0.4米宽，绕6圈，L=0.82 * 4.4 * ( 6²+ 6) = 0.82 * 4.4 * 42 = 152 uH
