发那科0I-C系列数控系统
（有关数据传输）
1.发那科系统：（Oi系列）
1.1存储卡的操作
Ø        需要准备的存储卡配件：
n        CF卡：卡不能在电脑里进行格式化；容量一般在1G之内使用。
n        PCMCIA卡适配件：CF卡转PCMCIA插槽（系统侧使用）。
n        CF卡读卡器：CF卡转USB接口（电脑侧使用）。
Ø        参数设置：
n        20号参数：设为4
n        138号参数：第七位DNM设为1
n        通道转换：按功能键SYSTEM显示系统画面，依次按软键PMC，►，MONIT，ONLINE显示在线监视设定画面。使用光标键修改第二项为RS-232C = USE（光标反黑为选定）
Ø        一般要求：使用卡进行机床数据的备份和恢复时，因使用绝对值编码器，首先应对各轴进行回零操作，防止参考零点的丢失。
Ø        利用卡进行加工程序的输入和输出
n        1.把卡上的程序输入到系统里：
u      按下机床操作面板上的EDIT（编辑）软键。
u      按下功能键（PROG）。
u      按下右边的软键(►).
u      按下软键（卡），显示卡的存储情况。
u      按下软键（操作）
u      按下软键（F读取）。
u      输入文件号，并按下软键（F设定）。
u      输入程序号，并按下软键（O设定）。
u      按软键（执行）即可。
n
n
n        2.把系统上的程序输出到卡里：
u      按下机床操作面板上的EDIT（编辑）软键。
u      按下功能键（PROG）。
u      按下右边的软键(►).
u      按下软键（卡），显示卡的存储情况。
u      按下软键（操作）。
u      按下软键（输出）。
u      按下软键（执行）即可。
Ø        利用卡进行DNC加工：
n        选择DNC加工方式。
n        按下功能键（PROG）。
n        按下右边的软键(►)，找到软键（DNC-CD）并选择。
n        输入要执行DNC加工的文件号。
n        按下软键（DNC-ST）。
n        按下循环启动即可。

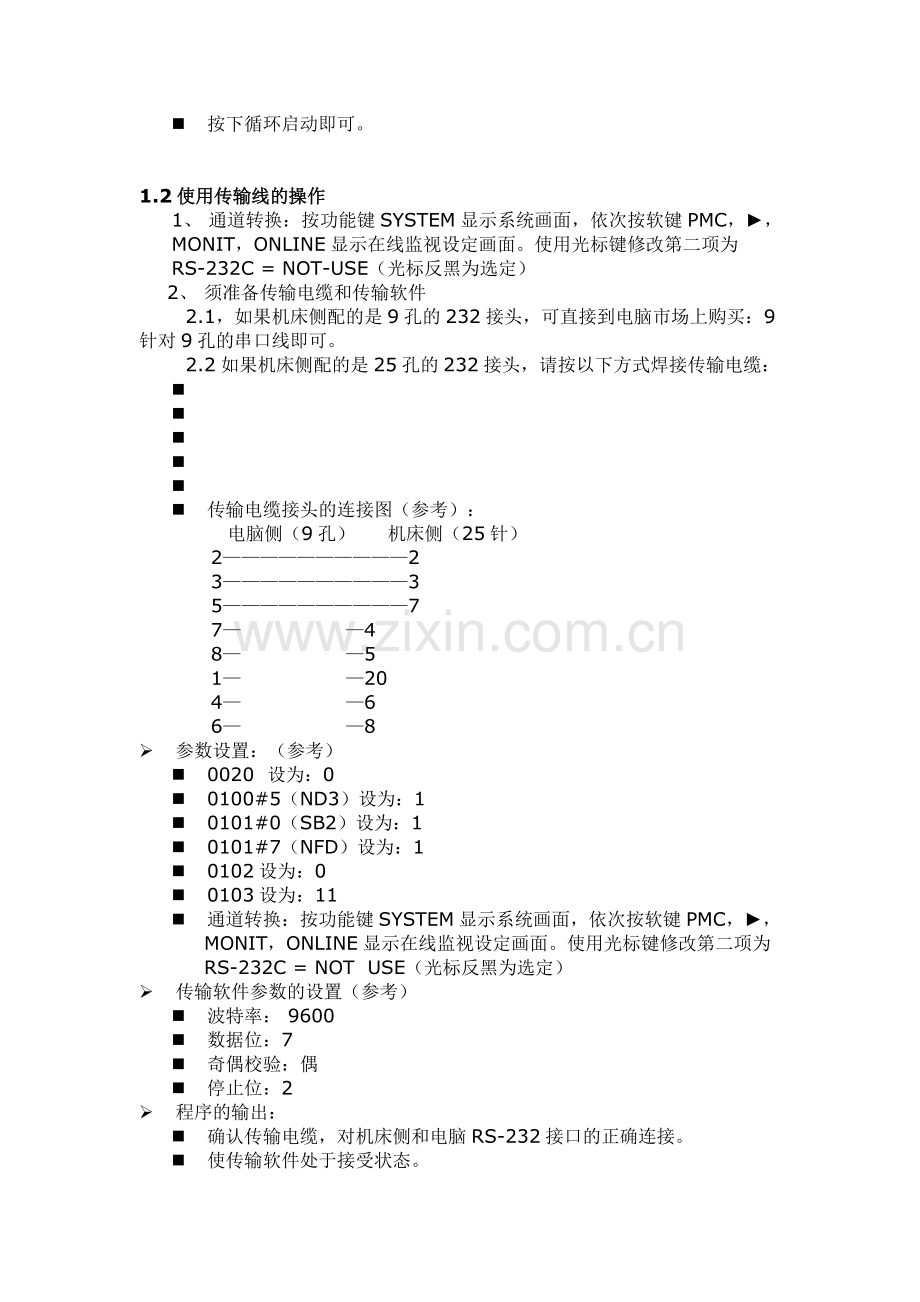

1.2使用传输线的操作
1、 通道转换：按功能键SYSTEM显示系统画面，依次按软键PMC，►，MONIT，ONLINE显示在线监视设定画面。使用光标键修改第二项为RS-232C = NOT-USE（光标反黑为选定）
2、 须准备传输电缆和传输软件
2.1，如果机床侧配的是9孔的232接头，可直接到电脑市场上购买：9针对9孔的串口线即可。
2.2如果机床侧配的是25孔的232接头，请按以下方式焊接传输电缆：
n
n
n
n
n
n        传输电缆接头的连接图（参考）：
电脑侧（9孔）     机床侧（25针）
           2——————————2
           3——————————3
           5——————————7
           7—                —4
           8—                —5
           1—                —20
           4—                —6
           6—                —8
Ø        参数设置：（参考）
n        0020  设为：0
n        0100#5（ND3）设为：1
n        0101#0（SB2）设为：1
n        0101#7（NFD）设为：1
n        0102设为：0
n        0103设为：11
n        通道转换：按功能键SYSTEM显示系统画面，依次按软键PMC，►，MONIT，ONLINE显示在线监视设定画面。使用光标键修改第二项为RS-232C = NOT  USE（光标反黑为选定）
Ø        传输软件参数的设置（参考）
n        波特率： 9600
n        数据位：7
n        奇偶校验：偶
n        停止位：2
Ø        程序的输出：
n        确认传输电缆，对机床侧和电脑RS-232接口的正确连接。
n        使传输软件处于接受状态。
n        系统处于EDIT（编辑）状态。
n        按下功能键（PROG）。
n        按下软键（操作）。
n        按下最右边的软键（►）。根据情况操作下面的某一项
n        输出当前加工程序时，直接按软键（传出）和（执行）即可。
n        输出存储器里的某一个加工程序时：输入地址O和程序号，如：O0079，然后按软键（传出）和（执行）即可。
n        输出存储器里的所有加工程序（除被锁定的程序外）：输入O-9999，然后按软键（传出）和（执行）即可。
Ø        程序的输入：
n        确认传输电缆，对机床侧和电脑RS-232接口的正确连接。
n        系统处于EDIT（编辑）状态。
n        按下功能键（PROG）。
n        按下软键（操作）。
n        按下最右边的软键（►）。
n        按软键（读入）和（执行）。
n        然后通过传输软件发送加工程序即可。
Ø        DNC加工：
n        确认传输电缆，对机床侧和电脑RS-232接口的正确连接。
n        系统处于DNC状态。
n        然后通过传输软件发送加工程序。
n        按下循环启动即可。
