3Dmax常用材质调节PPT学习课件.ppt

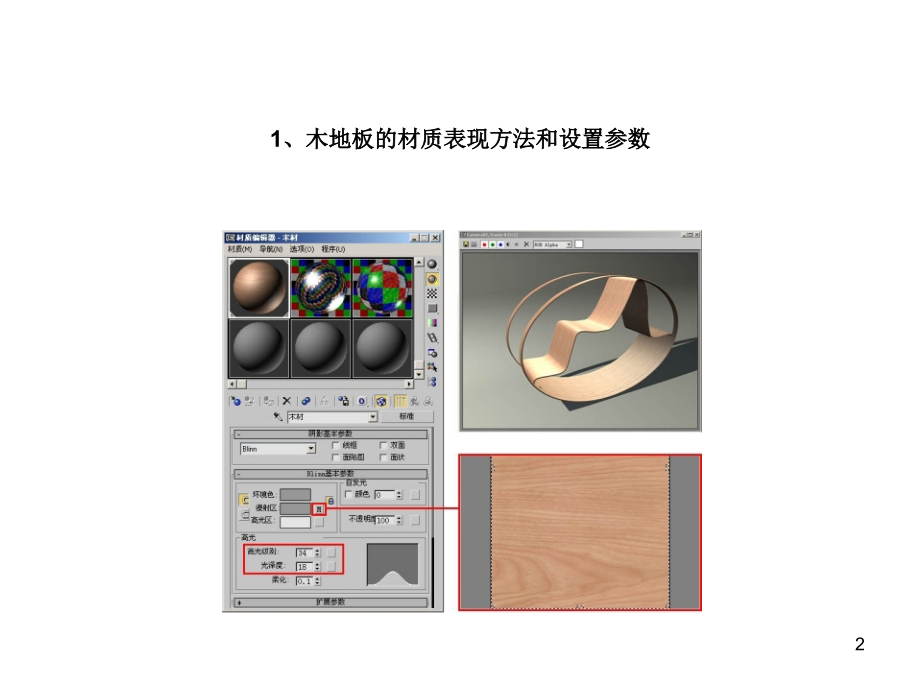

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,常用,3DsMAX,材质表现方法和参数设置,1,1,、木地板的材质表现方法和设置参数,2,木纹材质,使用凹凸通道贴图，使木纹有凹凸感，肌理更明显凹凸通道强度通常为,30%,。,材质球高光强度（,specular level:,）一般为为,2840%,之间。亚光油漆面的光泽度可以低点，高光强度可以高点。,木纹的纹路调整可在贴图下的,UVW,坐标中的,W,中调整。,自发光的调整为,5%,可以因灯光的强弱来调整这个数值。光强则强光弱则弱。,木纹的纹理的大小可在使用物体中用,UVWmap,来调整纹理面积的大小，以材质的实际面积大小来定坐标大小，可适当的夸张。,3,4,5,6,2,、皮革的材质表现方法和设置参数,7,8,实例,9,3,、栏杆的材质表现方法和设置参数,10,11,4,、大理石材质表现方法和设置参数,12,5,、墙砖的材质表现方法和设置参数,13,14,6,、金属材质表现方法和设置参数,15,钢材金属材质的调整方法：,1,金属材质的特性：,A,金属材质是反光度很高的材质，受光线的影响最大的材质之一。同时它的镜面效果也是很强的，高精度抛光的金属和镜子的效果是相差无几。我们在做这种材质的时候就要用到光线追踪。,B,金属材质的高光部分是很精彩的部分，有很多的环境色都容入在高光中，有很好的反射，镜面的效果。在暗部又很暗，几乎没有光线的影响成黑色的，金属是种反差效果很大的物质。,C,金属在颜色上的体现只在过渡色时受灯光的影响很大。,16,金属材质在,3D,中的调整方法：,A,金属材质要选用金属的材质球（,Multi-layer,）再调整高光强度和高光面积的大小。高光强度一般是很强的，通常我们调整在,108355,之间,B,金属调整镜面，一般在,5080,之间。看灯光对材质的影响，我们在调整镜面效果的强度。,C,做金属物体的效果时，我们还要注意造型上的细部调整，我们在做金属时要把物体的反光槽做出来，有了反光槽金属的光泽就富有了变化。,17,实例,18,19,玻璃材质,玻璃材质是一种透明的实体，在,3D,中表现有多种表现手法。通常调整材质球的不透明度和材质球的颜色。玻璃分为蓝玻，绿玻，白玻（清玻）和茶色玻璃等。每种玻璃都有它不同的透明度和反光度，厚度的不同也影响了玻璃的透明度和反光度。,20,自然光、灯光也对玻璃的透明度和反光度有影响。玻璃的背景对玻璃的反光影响的强度很大，一个深色的背景可以使玻璃看上象一面镜子，在做图时就要注意。,玻璃是有厚度的，玻璃的边由于折射的原理是不很通明，所以玻璃的边缘比玻璃本身色深，我们在,3D,中可以用面贴图来体现。,21,玻璃材质在,3D,中的体现方法：,A,玻璃材质透明度一般在,80110,之间。,B,光泽度一般为,4070,之间。,C,玻璃材质有一定的反光度，要加入光线追踪。,8%10%,在通道,Reftection,中加入光线追踪的效果。,D,玻璃的效果要通过灯光的影响才能达到理想的效果。,22,7,、玻璃材质表现方法和设置参数,23,玻璃,2,明暗类型：,Phong,高光级别：,111,光泽度：,56,不透明度：,42,反射通道：光线跟踪；贴图值：,58,折射通道：复制反射通道贴图。,24,实例,25,26,27,28,29,防滑地板,明暗器类型：金属,漫反射贴图,高光级别：,39,光泽度：,59,反射贴图：反射值：,51,30,金属框架,明暗器类型：各向异性,勾选“自发光”,漫反射级别：,100,高光级别：,135,光泽度：,56,各向异性：,29,反射通道：反射值：,80,，金属纹理贴图,31,玻璃柜,多维,/,子对象贴图,ID1,：标准贴图，,Blinn,、双面,漫反射颜色：,207,，,226,，,212,自发光：,20,不透明度：,40,高光级别：,115,光泽度：,48,32,不锈钢,漫反射颜色：,107,，,107,，,107,高光级别：,40,33,灯,高光级别：,64,光泽度：,10,自发光：白色,34,PVC,材料,漫反射颜色：,253,，,253,，,253,高光级别：,79,35,地面,36,布纹,37,38,39,地面砖墙面砖瓷砖大理石等石材的调整方法：,A,地面砖墙砖在家装中是有灰缝的。做图时要把灰缝表现出来就要用到凹凸贴图。在,Adobe Photoshop,中，我们把会缝的效果用黑线做出来，再在,3D,中我们用凹凸贴图通道赋予材质。,B,砖有它自身的大小，怎样才能比较精确的表现砖的大小是常遇到的问题，可以用,UVWmap,中,BOX,来做这种效果，我们缩放,BOX,的大小就可以得到想要砖的大小了。这种做法优点就是砖的大小可以任意调整，缺点就是地砖花色纹路不自然，对于浅色纹路不明显的砖使用表现时是常用的。,40,文化石材质的处理：,A,文化石是一种很不规则的材质，有人造、天然的分类。常用为人造文化石它有这色泽鲜明，形状多样，质量轻，容易安装等特点，文化石凹凸的质感很强，是一种古老又现代的装饰材料，人们使用不下,200300,年，现代家砖中也常常使用这种材质。在,3D,中我们主要是对文化石的凹凸效果要把握好，要在,Adobe Photoshop,中把文化石的纹理做成黑白的纹理贴图。再调入,3D,中使用。,B,鹅卵石也是一样有着文化石凹凸特点的一种石材，但鹅卵石的光泽高，它的反光比较强，这在作图时要区别于文化石。,41,布纹基本材质,高光：,35-40,之间,光泽度：,45,自发光,40,凹凸通道复制漫反射图,42,
