室外管线综合设计
一、 定义：指的是确定道路横断面范围内各种管线的布设位置及与道路平面布置和竖向高程相协调的工作。
二、 概要：根据现行设计文件编制深度规定，规划设计阶段应由规划文件编制单位提供规划区域室外管线综合规划图，供相关部门（规划部门）审批。方案、初设、施工图阶段相关主管部门无要求，但公司内部规定应将管线综合图纳入设计文件。
三、 公司内部设计进度要求：
1.1 方案阶段的设计进度要求
序号
工作内容
时间
备注
1
拍建筑图纸
2个工作日
⑴拍地上建筑物——住宅、商业、其他公建的底层平面图（含底层大堂、底层阳台、落地凸窗、无障碍通道、室外台阶、自行车坡道）
⑵拍地下建筑物——地库的平面图（机动车坡道、人员出入口、新风井、排风井、下沉庭院）
2
建筑总平面方案图、房型平面图提资
1个工作日
召开公司内部管线综合协调会，涉及专业：设总、建筑、给排水、电气。

3
雨水、污水平面总体方案返资
2个工作日
由给排水及电气专业根据总平面及房型平面确定，手画即可，包括相应设备及用房如：燃气调压箱、箱变位置及个数、…
给水、燃气平面总体方案返资
电气、弱电平面总体方案返资

4
各类总体管线布置输入电脑，并进行相应调整
2个工作日

断面设计
手绘管线布置典型断面，个别管线平面布置紧张处或地下车库顶板降板处，增加断面。
5
根据管线布置方案调整各设备用房的位置及面积
1个工作日
协调住宅卫生间或地库的设备用房位置
6
方案出图

管线综合出彩图（1：1000）
2.1 初步设计阶段的设计进度要求
序号
工作内容
时间
备注
1
建筑总平面图、房型平面图及室外管线布置方案图提资
1工作日
召开公司内部管线综合协调会，涉及专业：设总、建筑、给排水、电气。若方案阶段召开过此会，初设无重大修改则可不开，室外管线布置图以方案阶段图纸为准。
2
设备专业总体管线返资（平面）
3个工作日
由给排水及电气专业根据总平面布置及房型平面确定，核对相应设备用房（包括燃气调压箱、箱变等箱体）的位置、数量、面积。
3

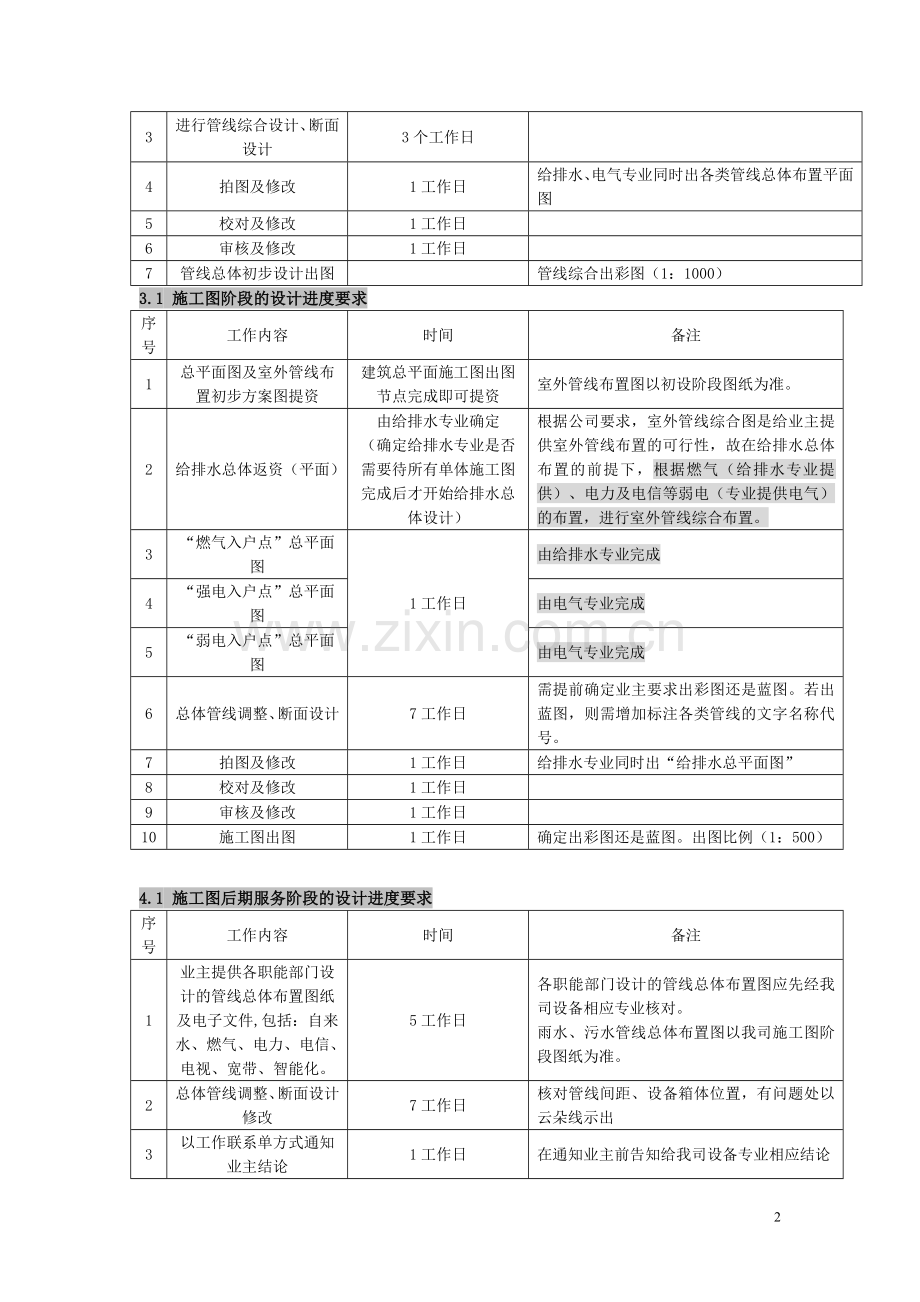

进行管线综合设计、断面设计
3个工作日

4
拍图及修改
1工作日
给排水、电气专业同时出各类管线总体布置平面图
5
校对及修改
1工作日

6
审核及修改
1工作日

7
管线总体初步设计出图

管线综合出彩图（1：1000）
3.1 施工图阶段的设计进度要求
序号
工作内容
时间
备注
1
总平面图及室外管线布置初步方案图提资
建筑总平面施工图出图节点完成即可提资
室外管线布置图以初设阶段图纸为准。
2
给排水总体返资（平面）
由给排水专业确定
（确定给排水专业是否需要待所有单体施工图完成后才开始给排水总体设计）
根据公司要求，室外管线综合图是给业主提供室外管线布置的可行性，故在给排水总体布置的前提下，根据燃气（给排水专业提供）、电力及电信等弱电（专业提供电气）的布置，进行室外管线综合布置。
3
“燃气入户点”总平面图
1工作日
由给排水专业完成
4
“强电入户点”总平面图
由电气专业完成
5
“弱电入户点”总平面图
由电气专业完成
6
总体管线调整、断面设计
7工作日
需提前确定业主要求出彩图还是蓝图。若出蓝图，则需增加标注各类管线的文字名称代号。
7
拍图及修改
1工作日
给排水专业同时出“给排水总平面图”
8
校对及修改
1工作日

9
审核及修改
1工作日

10
施工图出图
1工作日
确定出彩图还是蓝图。出图比例（1：500）

4.1 施工图后期服务阶段的设计进度要求
序号
工作内容
时间
备注
1
业主提供各职能部门设计的管线总体布置图纸及电子文件,包括：自来水、燃气、电力、电信、电视、宽带、智能化。
5工作日
各职能部门设计的管线总体布置图应先经我司设备相应专业核对。
雨水、污水管线总体布置图以我司施工图阶段图纸为准。
2
总体管线调整、断面设计修改
7工作日
核对管线间距、设备箱体位置，有问题处以云朵线示出
3
以工作联系单方式通知业主结论
1工作日
在通知业主前告知给我司设备专业相应结论
