水电装饰材料电路系统配置图.ppt

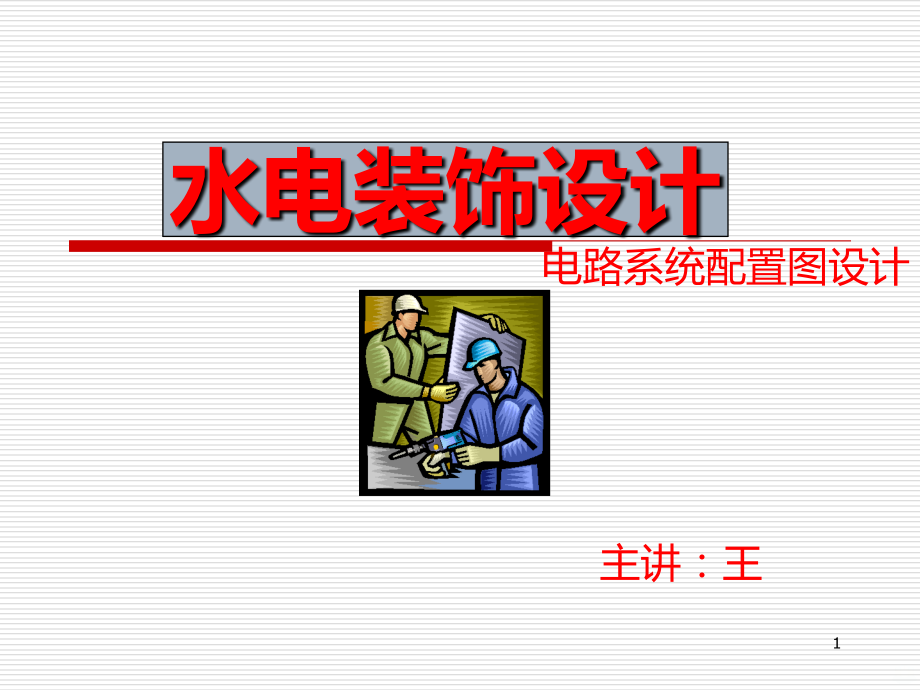

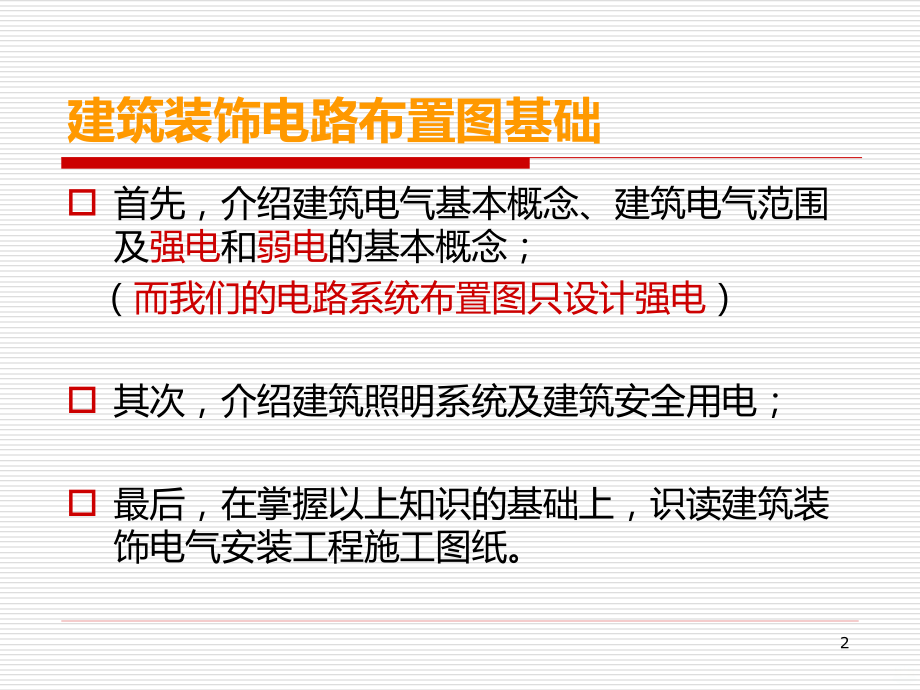

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,水电装饰设计,主讲：王,电路系统配置图设计,1,建筑装饰电路布置图基础,首先，介绍建筑电气基本概念、建筑电气范围及,强电,和,弱电,的基本概念；,（,而我们的电路系统布置图只设计强电,）,其次，介绍建筑照明系统及建筑安全用电；,最后，在掌握以上知识的基础上，识读建筑装饰电气安装工程施工图纸。,2,3,强电和弱电基本概念（熟悉）,强电工程,工程把电能引入建筑物，进行电能再分配并通过用电设备将电能转换成机械能、热能和光能等。,弱电工程,工程是实现建筑物内部以及内部和外部间的信息交换、信息传递及信息控制等。,4,强电工程和弱电工程涉及范围（了解）,强电,动力工程,照明工程,变配电工程,防雷接地工程,及其他用电力工程,弱电,通信与,计算机网络,CATV,电视与卫星电视,闭路电视和监控系统,安全防范系统,电话通信系统,火灾自动报警系统,公共广播系统,5,电 气 材 料,电工常用的强电导线有橡套电缆和塑料绝缘导线。,在装饰工程中，室内线路一般采用塑料绝缘的铜芯,导线，具有导电性能好，绝缘强度高等特点。,BVV-500,(2*4+1*1.5),电线铜芯,聚氯乙烯,绝缘,聚氯乙烯,护套 耐压,500,伏,2,芯,4,平方,mm,加,1,芯,1.5,平方,mm,6,塑料绝缘线,常用导线类型,单股导线,护套线,软线,多股导线,7,常用导线规格,6,用做柜式空调和一些大功率电器导线,4,用于厨房卫生间和小功率空调导线,2.5,作为照明干线和普通插座线,1.5,专用于照明控制,BVV-500,(2*4+1*1.5),电线铜芯,聚氯乙烯,绝缘,聚氯乙烯,护套 耐压,500,伏,2,芯,4,平方,mm,加,1,芯,1.5,平方,mm,8,多股导线,10,一般住宅的进户线,16mm,用在别墅房的进户线,9,配线管材,黄腊管,PVC,线管,10,照明开关,11,空气开关,单极空气开关,双极空气开关,三级空气开关,漏电保护开关,12,照明配电箱,13,插座,14,底盒,底盒按安装方式的不同分明装底盒和暗装底盒常用规格：,86,型,118,型,146,型,15,绝缘胶带,16,2025/7/21 周一,17,1,、欧姆定律：,I=U/R U,：电压，,V,；,R,：电阻，,；,I,：电流，,A,；,例：,电流*电压,=,功率,这个公式对吗？,4.2A,等于多少,W,？,公式是对的，但是你要知道,4.2A,等于多少瓦还要有电压啊，如果题目有告诉你是家庭电路的话那你就带,220v,追问：,220V,的电压,4.2,的电流 是多大的功率啊？回答：你带入算啊，,924w,18,电气识图,19,20,电气识图,21,配电图,C45N-20A/1P/BVV-500(2*4+1*1.5)WC/CEC,释意：,C45N-20A/1P,空气自动开关 额定电流,20,安 单极,BVV-500(2*4+1*1.5),电线铜芯聚氯乙烯绝缘聚氯乙烯护套 耐压,500,伏,2,芯,4,平方,mm,加,1,芯,1.5,平方,mm,WC/CEC,CE,代表沿天棚面或顶棚面敷设，后面加,E,代表明，后面加,C,代表暗。,WC,：暗敷设在墙内,举例：,22,常用导线型号,BBLX,，,BBX,：棉纱编制橡皮绝缘铝芯、铜芯电线。,BLV,，,BV,：塑料绝缘铝芯、铜芯电线。,XLV,，,XV,：橡皮绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。,BLVV,，,BVV,：塑料绝缘塑料护套铝芯、铜芯电线。,BLXF,，,BXF,，,BLXY,，,BXY,：橡皮绝缘、氯丁橡胶护套或聚氯乙烯护套铝芯、铜芯电线。,VLV,，,VV,：聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆，又称全塑电缆。,YJLV,，,YJV,：交联聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。,23,例证：,24,（,水韵书香对面的蓉和老菜馆,）配电系统设计图,25,26,设计步骤：,27,照明配电系统一般由进户线、总配电箱、干线、分配电箱、支线和用电设备（灯具、插座等）组成。,照明配电系统的组成及形式,28,这是一种最简单的照明控制线路，其平面图上的多线表示如下页图,(a),所示。图,(b),为一只开关控制多盏灯。,（,1,）一只开关控制一盏灯或多盏灯。,开关必须接在相线上，零线不进开关，直接接灯座。,一只开关控制多盏灯时，几盏灯均应并联接线，而不是串联接线。,29,图,(c),，控制开关装在相线上，控制灯的亮灭，而插座不受开关控制。线路中间不能有接头，接头要在接线端子处。,（,2,）一只开关控制一盏灯并与插座相连,（,3,）一组双控开关控制一盏灯,图,(d),是用,2,只双控开关控制一盏灯的线路。从图中看出双控开关比普通开关多了一个接点，开关上要接,3,根线，所以也有人称双控开关为三线开关，通常用于楼梯、走廊等处。,30,31,谢 谢！,32,2025/7/21 周一,33,
