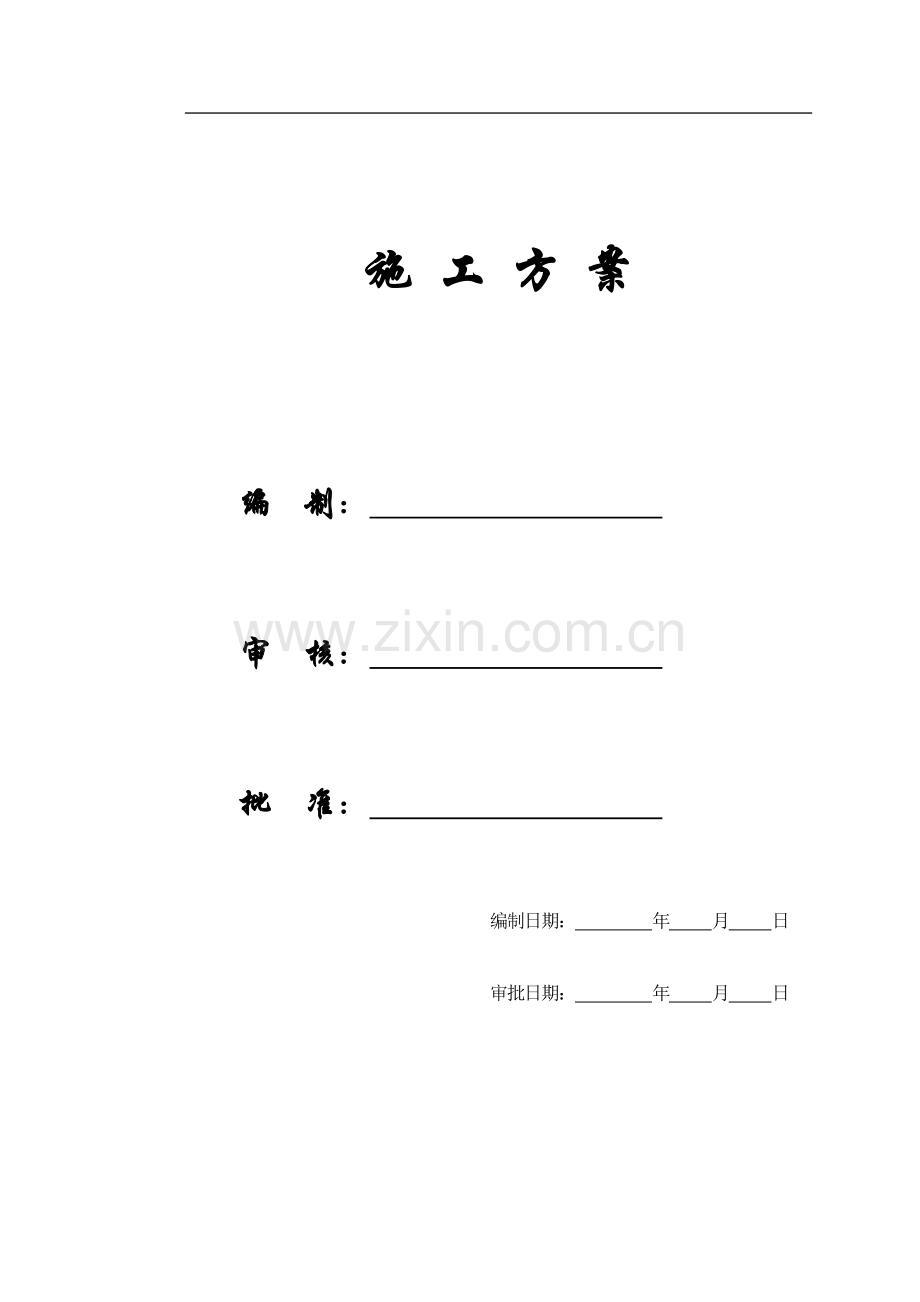

施 工 方 案

编 制：

审 核：

批 准：

编制日期： 年 月 日

审批日期： 年 月 日

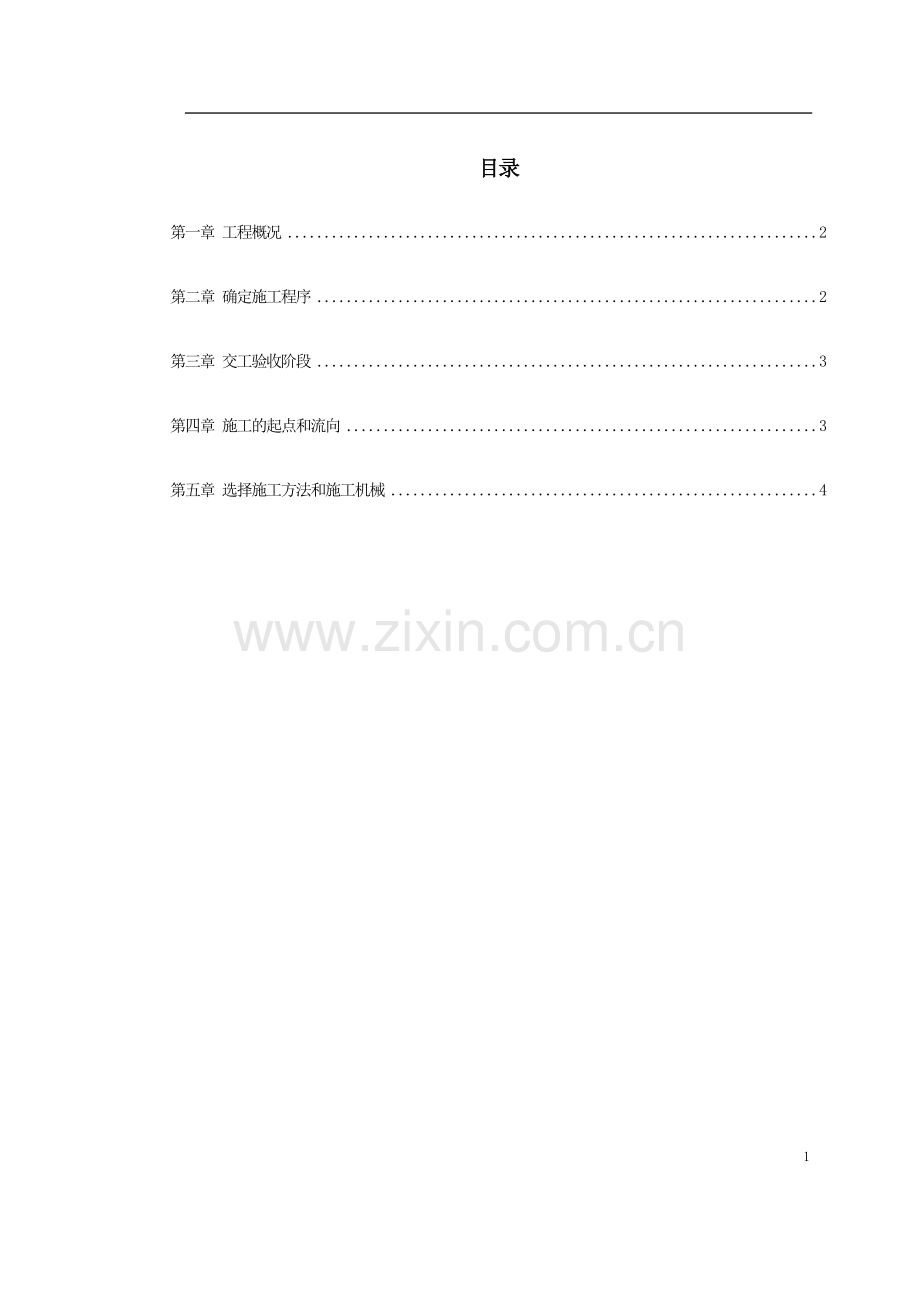

目录
第一章 工程概况 2
第二章 确定施工程序 2
第三章 交工验收阶段 3
第四章 施工的起点和流向 3
第五章 选择施工方法和施工机械 4

第一章 工程概况
5#职工宿舍楼为原有旧楼，下水出口在楼南侧，由于多年使用现下水出口经常堵塞，无法正常使用，现决定将下水出口改为北侧出口。改造项目有：
将原有旧方砖路拆除，由院墙一直到5#职工宿舍楼北侧外墙皮，总长为78.9m。
室内卫生间、厨房的下水地埋水平干管,拆除弯头改向北出口，下水管用PVC塑料下水管接至污水井，砌新污水井8座，重型井盖，按91SB图集施工。
东西干管用φ200水泥管通基90度进原有化粪池。
拆除原有旧方砖路。重新做新的方砖路面，宽度由院墙一直到5#职工宿舍楼北侧外墙皮，原路面连同基础彻底拆除，旧料垃圾外运。总长78.9m。按图集路6施工，灰土垫层改为150厚C20商品混凝土垫层

第二章 确定施工程序
接受任务阶段：签定施工合同，明确拟施工程内容，明确双方应承担的技术经济责任，承包形式为包工包料。
开工准备阶段：施工执照已办理，施工图纸已会审，施工预算已编制。
单位施工中遵循的程序：
地下后地上，首先完成管道、管线、下水井、土方工程，然后开始地上工程，对于地下工程按先深后浅的程序进行。
B、先下水后马路，在所有下水工程全部完成后，再进行地面道路工程的施工。

第三章 交工验收阶段
下水工程和道路工程完成后，施工单位内部预验收，严格检查工程质量，整理各项技术资料。然后经建设单位、施工单位、监理单位检查验收合格后，双方办理验收手续及有关事宜。

第四章 施工的起点和流向
（一）下水管线
A、先用白灰撒出下水管道的开挖线，按线开挖，按规定做放坡，保正安全。
B、拆除旧马路后，用挖沟机挖出管线和污水井的土方，用水平仪控制好坡度和沟底标高。
按91SB4、7页做法，先做100厚C10垫层，按1%坡度找坡并振捣密实。然后支模板，在支好的模板上架设好水泥下水管，最后打C20通基砼，并抹带接口，加钢丝网。
回填土要在管顶以下用手夯夯实，超过管顶40cm方可用电夯
砖砌下水井按P19页，先打好井底垫层150mm，然后用粘土砖砌成圆形砖井。内径1000mm，上面收口，卧重型井盖。
（二）砼预制块路面按路6施工：
路基夯实、压实系数>0.93
150厚C20混凝土垫层。
30厚1：3干硬性水泥砂浆粘结层，上撒素水泥。
495*495*100预制C25砼方砖，干石灰粗砂扫缝。

第五章 选择施工方法和施工机械
主要施工方法：
1、下水工程：
A土方工程用机械开挖
B砼工程用反转出料搅拌机，机械振捣。
C下水泥管用大绳、滑杆往下放
D夯实用蛙式打夯机，分层夯实。
E砖砌下水井用240砖砌筑，下水槽形状准确流畅不积杂物。
砼方砖路面铺设工程
A用挖土机挖好基础面。
B用蛙式夯夯实，
C铺150厚C20混凝土垫层。
D卧浆铺方砖用方砖夹子施工，用木夯找平夯实。
主要施工机械
挖土机1台
蛙式夯机2台
平板振捣器2台
振动捧3台

5
