施工组织方案

编 制：

审 核：

批 准：

编制日期： 年 月 日

审批日期： 年 月 日

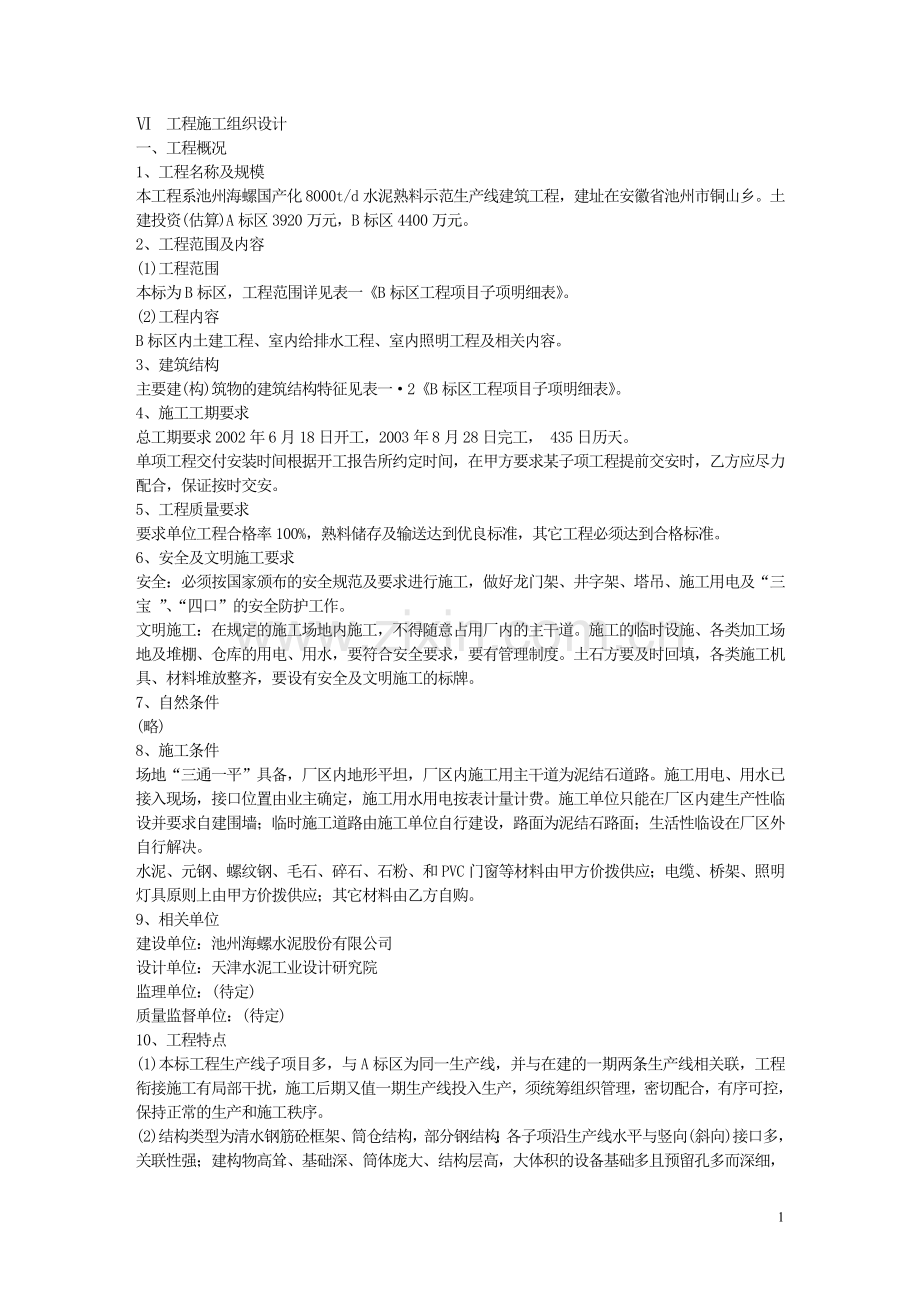

Ⅵ 工程施工组织设计
一、工程概况
1、工程名称及规模
本工程系池州海螺国产化8000t/d水泥熟料示范生产线建筑工程，建址在安徽省池州市铜山乡。土建投资(估算)A标区3920万元，B标区4400万元。
2、工程范围及内容
(1)工程范围
本标为B标区，工程范围详见表一《B标区工程项目子项明细表》。
(2)工程内容
B标区内土建工程、室内给排水工程、室内照明工程及相关内容。
3、建筑结构
主要建(构)筑物的建筑结构特征见表一·2《B标区工程项目子项明细表》。
4、施工工期要求
总工期要求2002年6月18日开工，2003年8月28日完工， 435日历天。
单项工程交付安装时间根据开工报告所约定时间，在甲方要求某子项工程提前交安时，乙方应尽力配合，保证按时交安。
5、工程质量要求
要求单位工程合格率100%，熟料储存及输送达到优良标准，其它工程必须达到合格标准。
6、安全及文明施工要求
安全：必须按国家颁布的安全规范及要求进行施工，做好龙门架、井字架、塔吊、施工用电及“三宝 ”、“四口”的安全防护工作。
文明施工：在规定的施工场地内施工，不得随意占用厂内的主干道。施工的临时设施、各类加工场地及堆棚、仓库的用电、用水，要符合安全要求，要有管理制度。土石方要及时回填，各类施工机具、材料堆放整齐，要设有安全及文明施工的标牌。
7、自然条件
(略)
8、施工条件
场地“三通一平”具备，厂区内地形平坦，厂区内施工用主干道为泥结石道路。施工用电、用水已接入现场，接口位置由业主确定，施工用水用电按表计量计费。施工单位只能在厂区内建生产性临设并要求自建围墙；临时施工道路由施工单位自行建设，路面为泥结石路面；生活性临设在厂区外自行解决。
水泥、元钢、螺纹钢、毛石、碎石、石粉、和PVC门窗等材料由甲方价拨供应；电缆、桥架、照明灯具原则上由甲方价拨供应；其它材料由乙方自购。
9、相关单位
建设单位：池州海螺水泥股份有限公司
设计单位：天津水泥工业设计研究院
监理单位：(待定)
质量监督单位：(待定)
10、工程特点
(1)本标工程生产线子项目多，与A标区为同一生产线，并与在建的一期两条生产线相关联，工程衔接施工有局部干扰，施工后期又值一期生产线投入生产，须统筹组织管理，密切配合，有序可控，保持正常的生产和施工秩序。
(2)结构类型为清水钢筋砼框架、筒仓结构，部分钢结构；各子项沿生产线水平与竖向(斜向)接口多，关联性强；建构物高耸、基础深、筒体庞大、结构层高，大体积的设备基础多且预留孔多而深细，施工工艺复杂，质量标准高，要求施工测量精度高，属“高、精、难、险”的子项居多，须精细管理，强化施工技术指导与质量检控。
(3)多数子项的大型、重型生产工艺设备安装与土建工程主体交叉施工，物料运量大，高处作业多，现场同期施工的队伍及大型施工机械多，故潜在着诸多不安全因素，须协调有序运作，加大安全管理力度。
(4)要求施工作业严格控制排污、噪声、粉尘、建筑垃圾及施工机械车辆不得危害厂区与周边环境和职工的健康。
(5)自然及施工条件较好，工期较宽松，跨两个雨期、一个冬期，便于组织优势队伍全面展开平行流水施工作业。
(6)业主对本标工程高度重视，建设资金有保证，社会环境好。
二、施工总体组织及规划
1、总体主导思路
对于本工程，我单位具有雄厚的综合技术实力、成功的施工经验和突出的业绩，结合本工程特点，施工组织的总体主导思路是：
突击准备抢建临设，上足专业机械技工；
统筹安排依序展开，交安的建构物先行；
突出旋窑筒仓重点，阶段目标限期完成；
安装专业紧密配合，网络管理有序可控；
严把工艺材料质量，相关各方密切协同；
精工细作保创优良，确保安全提前竣工。
2、项目管理组织
我局领导高度重视本标工程，中标后将其列为今、明年度在建重点工程项目之一，实行项目法管理。组建以一处华东公司经理刘旭峰(一级项目经理)为项目经理、一处副总工王佰金(高级工程师)为项目总工的项目部，设置“五科、三室、一所”,配齐高、中级职称专业管理人员，调遣类似工程经验丰富、业绩突出的8个专业工程队伍投入施工。
项目管理组织机构见图二·2
拟投入本标工程的项目经理资历见标件Ⅴ之四
拟投入本标工程的主要管理人员及专业队伍状况见标件Ⅴ之五、之六
3、施工队伍部署及任务划分
见表二·3《施工队伍部署及任务划分》
4、施工总平面布置
(1)施工总平面布置图
见图二·4《B标区工程施工总平面布置图》
(2)布设原则
施工临时设施本着施工便利、安全可靠、物流顺畅、减少干扰、经济实用、永临结合、节约用地、保护环境的原则进行布设。
(3)施工便道
施工前期阶段，大部分利用生产线及粘土堆棚周边规划的厂区道路(后期过渡施工)，加工场区自建临时便道，出入口设在北侧，与厂外道路接通。便道总长1.9km(自建0.1km)。标准为双车道(部分单车道)，泥结碎石路面，宽6.0m(4.0m)、厚15～20cm。
(4)施工供电、供水及通讯系统
按业主提供的电源、水源接口接引(厂区东北角)，设配电间(1间、3×5m)，场地供电、供水系统视条件沿施工便道内侧布设,长度分别为1.1、1.0km。架空电力干线跨便道或旁近建筑物处采用埋地电缆，其截面按各回路用电负荷计算选定；给水干管管径按用水量计算选择，并满足消防要求(≮Dg75)，在木作场、工地办及主干管网每隔150m处等设消火栓。在工地办及场外项目部、各队生活区安设市内程控电话。
(5)各类加工场及生产房屋
砼搅拌站(1座，60m3/h)设置在熟料生产线煤磨西侧的空闲地域,钢筋加工场、钢构件制作场、木作场等设置在二期粘土堆棚左侧三角地带下半部的空闲地域，停车停机场设在粘土堆棚北端空地。门卫室、配电间、料具间、水泥库、木作棚、机修间等相应设在上述场站地域。
(6)工地办公室
工地办(含业主、监理驻场办及工地保健室)设在加工场区的北端。
(7)项目部及生活营区
设在场外就近处(租房与搭建活动板房)。
(8)垂直运输机械布置
在熟料库内布设一台QTZ60型塔式起重机,以满足熟料库筒仓结构及中心框架的施工需要。(见施工总平面布置图)
施工临时设施数量及占地面积详见表二·4《施工临时设施一览表》
临 时 设 施 一 览 表
表二·4

序号
设 施 名 称
单位
尺 寸
数 量
1
现场办公室13间
m
39×5
195 m2
2
施工道路
m

1900m (自建100m)
3
供电系统
m

1100m
4
供水系统
m

1000m
5
砼搅拌站(60m3/h)
m
80×30
2400 m2
6
钢筋制作场
m
50×60
3000 m2
7
钢结构制作场
m
50×50
2500 m2
8
砼构件预制场
m
40×25
1000 m2
9
钢模整修及木作场
m
30×30
900 m2
10
停机停车场
m
30×25
750 m2
11
30m3水池
座
1

12
100t水泥储罐
个
2

13
门卫(汽车衡)
m
3×5
15 m2
14
料具库(2栋)
m
3×5
30 m2
15
木作棚(1栋)
m
12×5
60 m2
16
机修间(1栋)
m
3×5
15 m2
17
简易厕所(1栋)
m
10×2.5
25 m2
5、总体施工组织方案
依据招标总工期要求及熟料生产线工艺设备安装的阶段性工期要求，结合本标工程特点、各子项主体结构特征，组建整体功能强的项目部，部署8个专业队并上足相关施工机械与技工，突击抢建完成施工准备工作，确保6月18日重点子项开始挖基、浇筑基础砼，陆续展开全面施工。突出熟料库筒仓结构、熟料破碎地下廊道(二层)、窑尾预热器塔架基础等重点子项工程，统筹安排，均衡施工。以“三保”(土建保交安设备与钢构架、设备安装保调试与联动试运转、配套收尾保验交)为阶段性目标，实施网络计划管理，相关专业队同步协调配合，互创条件，组织各子项及分部分项工程紧密平行流水、立体交叉施工作业。砼、钢筋及钢结构集中统一由专业队生产、制作。制定完善的保工期、保质量、保安全与文明施工措施及责任制，营造和谐的建设与施工环境，建立与保持良好的连续均衡施工秩序，以加快总体施工进度，确保按提前工期(03年7月28日)完成全部工程。
主要项目施工方案详见本标件之七。
6、总体施工程序
(1)建工一队施工的子项
窑尾塔架基础、窑尾、窑中→熟料破碎与输送(地下廊道)、窑头、冷却机、除尘器基础→煤粉制备及输送
(2)建工二队施工的子项
熟料储存库 →熟料输送廊道。
(3)建工三队施工的子项
粘土堆场及输送→粘土破碎、砂页岩破碎及输送→电力室→相关厂区道路、广场及绿化等。
7、施工工期目标规划
规划安排02年6月18日开工，03年7月28日竣工，施工总工期404日历天(13.3个月)。较招标要求工期提前31日历天(1个月)。
8、工程质量目标规划
贯彻落实“百年大计，质量第一”的方针，严格按设计及现行技术规范施工达标，分项工程合格率达到100%，优良率达到90%以上，观感得分率达到95%以上，保证资料得分率达到100%。
确保单位工程合格率达到100%；熟料储存(倒模)及输送达到优良标准，其它单位工程优良率达到80%以上。
9、安全与文明施工等目标规划
(1)安全目标规划：贯彻落实“安全第一、预防为主”的方针，实现无亡人、无人身上等级工伤事故，无施工机械设备重大及以上责任事故，无火灾、爆炸事故，无交通肇事责任事故。
(2)文明施工等目标规划：按国家及地方政府部门有关文明施工与环境保护、文物保护等法令、法规组织施工，推行标准化现场管理，做到现场布置合理，施工过程文明有序，对周围环境无污染，无干扰，无相关投诉，创建文明施工工地。
三、施工进度计划安排
1、总工期计划安排
计划安排02年6月17日前完成施工准备工作。 02年6月18日开工， 03年7月28日竣工，总施工期404日历天。
2、重点子项阶段性目标计划
见表三·2
3、主要子项初步的施工进度计划横道图
见图三·3
四、劳力计划安排
本标工程计划总劳力数量大，各专业工程队施工任务及工程量不同，依据初步的施组计划安排，所需劳力及日均参工也不等。初步拟定各队参工人数为：建工一队120人、建工二队100人、建工三队160人、建工四队80人、钢结构制安队60人、电气队30人、给排水队30人、土方机施队30人。中标后，依据施工设计图纸会审后计算的工程量、定额工日及编制完善的实施性施组，再准确计算各队计划总劳力、日均参工及主要专业技工配备数量。施工中视施工进度实况进行动态调整。高峰期劳力缺口采取就近调入或加班、倒班措施解决，确保按期竣工。
拟进场的主要专业技工数量见表四《拟进场的主要专业技工配备表》。
表四 拟进场的主要专业技工配备表
序号
工 种
数量 人
序号
工 种
数量 人
1
土方机械司机
10
10
钣钳工
6
2
建筑机械司机
20
11
起重工
8
3
汽车司机
32
12
木工
10
4
砼工
50
13
电工
10
5
钢筋工
60
14
管道工
10
6
模板工
30
15
机械维修工
3
7
架子工
30
16
测量工
16
8
电焊工
20
17
试验员
14
9
气焊工
4

五、主要施工机械初步配备
依据初步施组进度计划安排，《拟投入本工程的主要施工机械设备数量表》见表五。
中标后，根据实施性施组进度计划安排、施工方法及高峰期日均作业量，进一步优化匹配相应的施工机械设备，进场时并视机械状况考虑10～20%的余量，确保正常作业台数，施工过程中视进度实况进行动态调整。
六、主要材料供应进度计划
根据施工进度计划安排，结合现场贮备条件及材料特性、料源情况，合理安排供应进度计划，原则是：满足月施工进度，尤其是高峰期的用量要求，且现场不长期库存积压；适度提前贮备：水泥2天、砂石料5～7天，钢材、木材10～15天；大宗材料综合损耗备料系数：水泥1.5%，钢筋与型钢3%，砂石料3%；据施工进度实况进行动态调整月计划。
主要材料供应进度计划待中标后依据图纸会审后编制的实施性施组及定额消耗量进行编制。
七、主要分部分项工程施工方案
1、基坑槽土方开挖与回填
(1)施工方法
基坑槽采用反铲挖掘机开挖、自卸汽车运排，基底预留30cm人工清基。基坑槽回填采用装载机或手推车运土，人工分层回填，每层填土25-30cm，手扶振动碾或蛙夯夯实。基坑槽降排水视水文地质实况采取井点管或管井降水，或基底周边设排水沟、集水坑泵排积水。
(2)工艺流程
测量定位放线→机械开挖基坑槽(降排水、清底)→检验坑槽(基底承载力)→(施作垫层、基础)→基坑槽回填土、夯实(检测)
(3)施工要点
①基坑槽开挖根据基础深度、结构特点及施组安排进行，先深后浅。准确进行土方量调配核算，余土按指定地点排弃。
②当地下水位高时，采用井点管或井点降水，或坑槽底设集渗沟、集水坑与机排水方案，保持地下水位在基底下0.5m以上，持续至回填土完毕。
③大型坑槽开挖时，在坑槽口周边挖截水沟，在基底周边设排渗沟、集水坑，及时泵排地下水或雨水，防止水浸危害地基。
④深基坑槽开挖时，视地层岩性放边坡，或进行支护。
⑤机械开挖时，不得超挖、扰动地基原状土。
⑥挖至设计标高后，及时请监理与设计单位进行验坑槽，并尽快施作垫层，防止长期晾晒或遭雨浸泡危害地基。如遇松软地基承载力不足时，按监理与设计单位研定的方案进行加固处理。
⑦基坑槽回填时，先清除坑槽内淤泥、杂物，排干积水，回填土分层铺填，每层厚度25～30cm，机械夯实。如回填土上设有基础时，确保夯实干密度及地基承载力达到设计要求。
2、钢筋砼基础
(1)施工方法
钢筋采用配套的专业机具集中在加工场制作，就位绑焊骨架，主筋连接采用绑扎或搭接焊，原材接长采用闪光对焊。模板采用组合钢模及覆塑竹胶合板模，钢管、方木支固。砼集中在搅拌站生产，大型的或远距离的基础采用砼运输车运输，另散、近距的基础用机动斗车运输，分别用砼输送泵及塔吊吊料斗浇注入模，机械捣固，罩塑膜养护。
(2)工艺流程
测量定位放线→砼垫层→定位放线→绑焊钢筋骨架(铁件)→支立模板→浇筑砼→养护、拆模、养护→回填土。
(3)施工要点
①经监理验槽验线、核对标高、见证各种材料复试单与砼配合比及对模板、钢筋骨架与保护层、预埋插筋与铁件等检验达标后再进行浇注砼。
②基础双层钢筋间须布设Φ16钢筋支撑(@1.0m，梅花形布置)，以保证上、下层钢筋位置。
③框架柱(筒仓壁)插筋事先用封闭箍点焊成骨架，且下端封闭箍与基础钢筋焊接定位，上端用钢管井架固定，确保定位准确、牢固。
④筒仓环形基础砼浇筑，采用一点或对称两点分层、阶梯式斜面推进，每层厚30cm，连续循环、一次整浇至基顶标高，上层砼在下层初凝前跟进浇筑，避免间停时间过长出现施工缝。
⑤大体积砼为防止内外温差引起裂缝采取如下措施:选用低水化热矿渣水泥；控制粗细骨料级配；进行热工计算温度测控；高温天气冰水拌合，砂石料淋水降温；控制砼出口温度，调整浇筑时间，尽量避开中午高温时段。
⑥砼浇筑落高超过2m时，设串筒或溜槽。砼拆模后加强养护。基坑槽及时回填土，分层夯实。
⑦按设计要求设置沉降观测点，施工期间认真进行观测与记录。
⑧按规定制作砼试件。
3、挖孔灌筑桩
(1)施工方法
人工挖孔，采用3块拼装锥筒钢模现浇铪护壁，每节高1m，随挖随支护；井口设钢支架，手摇辘辘提升土渣，远离井口堆放，再用汽车运弃至指定地点；采用潜水泵抽排孔内渗水。就近预焊绑整体钢筋笼，用10t汽车吊吊送孔内就位；设导管与料斗浇灌水下砼成桩，井口设钢管三角架，倒链提升导管。
(2)工艺流程
挖孔桩施工工艺流程见图七·3
(3)施工要点
①测量定位
按设计图准确进行定位放线，并在挖孔与浇筑砼过程中，吊大线锤经常检测桩孔及护壁，以保证其中心线与桩的中心线重合，并保证桩的截面尺寸。
②挖孔
a、遇强风化岩坍塌严重时，可用50cm高模板浇筑砼护壁或放置钢护筒。
b、遇人工不易开挖的弱风化岩时，采用浅孔、密孔、小药量爆破，用防水岩石炸药和延时雷管、导爆管井上起爆。
c、遇有大量地下水时，可采用井点法降水。
d、挖孔过程中，孔内要有良好的通风、照明条件，并利用潜水泵及时排水。
③钢筋笼制安
成孔后，认真清理孔底，确保无浮渣，同时加工制作钢筋笼，纵筋接头采用闪光对焊。加工好后用吊车吊钢筋笼入孔并将其上端固定牢靠，以防浇筑砼时浮起。
④灌注混凝土
混凝土应连续灌注，实际灌注桩顶要比设计高出0.8-1m，以在凿除桩顶浮浆层后保证设计桩顶标高。
⑤桩头处理和检测
待桩的混凝土强度达75%以后，可人工用风镐凿除桩头至桩顶标高。够28d后对桩的承载力及桩身质量进行检测，经确认合格后方可进行下一步施工。
4、钢筋砼地下廊道
(1)施工方法
钢筋采用配套的专业机具在加工场制作，就位绑焊骨架。模板采用覆塑竹胶合板(12、18mm厚)制作木肋大板组合模，塔吊或汽车吊配合安装、拆除；墙身模板采用钢筋拉杆(Φ12mm、@0.6～0.8m)及方带木、钢管等支柱固定；顶板模板支架采用满堂轮扣式钢管脚手架。砼集中在搅拌站生产，砼运输汽车或机动斗车运输，塔吊或汽车吊吊料斗浇筑，用振动棒、平板振动器捣实。
(2)工艺流程
定位放线→基槽开挖(降排水)→砼垫层→底板(绑焊钢筋骨架、支侧模、浇筑砼、养护)→墙体与顶板(绑焊钢筋、支立模板、浇筑砼、养护)→拆模、养护→基槽回填土。
(3)施工要点
①施工缝设置：底、顶板不留施工缝，一次整体浇筑。墙身只留一道水平施工缝，在底板面以上≮30cm处，采用-2×400mm钢板止水带设在墙中线处。施工缝处继续浇筑砼时，已浇筑的砼强度≮1.2MPa，并清除浮浆、软弱层，冲洗洁净，润透水；先铺一层2.5cm厚与砼相同配合比的去掉石子砂浆。
②钢筋骨架绑焊：骨架绑扎时相邻绑扎点的铁丝扣成八字形；主筋连接焊条：Ⅰ级钢筋用E4315、16、18、28焊条，Ⅱ级及Ⅱ与Ⅰ级钢筋连接用E5015、16、18、28焊条；底、顶板双层钢筋网间设置钢筋马凳支撑(Φ14、＠1m、梅花型布设)，以保证位置正确；墙体双层钢筋间设置短钢筋支撑，以控制间距；用同砼配比砂浆做垫块控制钢筋保护层，不得有负差，严禁垫钢筋。
③模板支立、拆除：采用高强覆塑竹胶合板大板模板，其方木带、钢筋拉杆设置间距要经过检算，确保模板强度、刚性及加固牢靠；墙体模板钢筋拉杆及预埋管件中间设4mm厚钢板止水环；模板拆除时间须符合规范要求，并严禁用大锤或撬棍硬砸硬撬；拆下的模板、配件等，严禁抛掷，指定地点堆放，并及时清理、维修和涂刷隔离剂，以备再用。
④砼制运、浇捣、养护：按设计强度、抗渗标号及现场使用的材料采用“绝对体积法”科学设计、试配防水砼；水泥用量≮300kg/m3，水灰比宜为0.5～0.6，砂率28～38%，灰砂比1.5～2.5，砂石混合质量密度＞2000kg/m3。如掺外加剂时，视情况采用密实剂、防水剂、减水剂、加气剂、膨胀剂等，掺量经试验确定。严格按施工配比称量配料；砼搅拌时，先将砂、石、水泥搅拌0.5～1.0min，再加水搅拌1.5～2.5min，最后加入用水稀释均匀的外加剂搅拌1.5～2.5min。浇筑前，模板内的积水、木屑及其它杂物要清理干净，并用水湿润；墙体施工缝处在立模前要凿毛处理，露出石子，清除浮灰浆、松软层，浇砼前湿润，并铺与砼同配比的去掉石子的砂浆2.5 cm厚。墙体浇筑砼落高超过2.0m时使用串筒、溜槽或模板开窗；砼浇筑应分层均匀连续浇筑，分层厚度为25～30cm，按1：7斜面推进，上层砼应在下层砼初凝前完成。振动棒插点间距不超过50cm，快插慢拨、振动到表面泛浆无气泡为止；底板砼初凝后用铁抹子压光，以增加表面致密性；在预埋件或钢筋密集处不易使砼捣实时，采用细石砼并用片式振动棒头加强捣实。砼浇筑后，浇水湿润养护不得少于14d。按规定制作防水砼检查试件与控制试件。
⑤基槽回填土前，按设计施作地下廊道外侧防水层，经检验达标后再行分层回填土、夯实。
⑥按设计要求设置沉降观测点，施工期间认真进行观测与记录。
5、钢筋砼框架(架空廊道门式架)
(1)施工方法
砼制运、浇捣、养护及钢筋制安、模板等同前钢筋砼地下廊道所述。框架梁、板模板支架采用轮扣式或碗扣式脚手架
(2)工艺流程
测量放线→一层柱绑焊钢筋骨架→一层柱支模→一层柱浇筑砼(养护)→一层梁板支模、绑筋→一层梁板浇筑砼→养护、拆模→重复以上流程施作二、三层框架至封顶。
(3)施工要点
①多层框架须严格测量校正上、中、下柱保持在同一轴线上。梁底模按设计要求设拱度。
②经监理核实标高、见证各种材料复试报告单、砼配合比和对模板、钢筋骨架与保护层、各类预埋件、预留孔洞检验达标无误后再行浇筑砼。
③严格控制砼施工配合比，按规定制作砼试件。
④当柱截面＞40×40cm、高＞3.5m时，采取分段浇筑(以利砼沉实)，每段高≯3.5m，模板开窗浇捣砼；每层柱脚部位先铺5cm厚与砼同配比的减半石子或去掉石子的砂浆，以保证接缝质量。
⑤梁、板同时浇筑，梁分层(≯30cm)浇筑成阶梯形斜面推进，板随梁上层同时浇筑。
⑥柱梁或主次梁交叉处钢筋密集，用细石砼浇筑，并用片式振动棒头加强捣实。楼板预留洞口处钢筋不得截断，边长或直径＞30cm时，设双层2Φ12加强筋。
⑦按设计要求设置沉降观测点，在施工期间认真进行观测与记录。
⑧安装专业密切配合预埋管线，核实预埋件及孔洞位置、尺寸。
⑨按设计要求设置沉降观测点，施工期间认真进行观测与记录。
6、钢筋砼筒仓
(1)施工方法
本标区熟料储存库为直径60m钢筋砼筒仓，施工时采用附着三角架倒模施工法。即将附着式内外钢三角架和模板，借对拉螺栓附着于已成型的筒身混凝土上，并以此作为操作平台和悬挂吊架，组成一刚性模板体系，进行上一层模板、钢筋混凝土的施工。
倒模结构由以下部分组成：①模板部分(包括组合钢模板、对拉螺栓、套管和内外钢围檩)；②附着三角架(包括内外挂三角形钢脚手架、栏杆、定型脚手板、支拉连杆)；③中心找正器，用于找正和调圆；④安全防护部分(包括外周围网和吊架下安全网)。
施工时采用覆塑竹胶合板(1.2×2.4m、12～18mm厚)木肋大模板及弧形带木,沿水平及竖向按间距60～80cm空心砼棒支撑与φ12钢筋拉杆固定内外模板，采用3节模板循环向上，倒替施工，完成整个筒身浇筑。
三角架倒模共设3层(步)，每层高1.2～1.5m，三角架间距为1.0～1.5m。施工时，待混凝土达到一定强度，即可拆除下部三角架及模板倒至上层使用，3层循环交替。正常温度下，每1天倒一步。在筒仓内设一台QTZ60型塔吊进行材料垂直运输。
倒模模板结构及组装工艺见图七·5·①、②
图七·5·② 倒模模板结构及组装工艺
1-水平杆；2-安全网挑杆；3-横向联杆；4-联结件； 5-立杆；6-立围杆；7-外围圈；8-内围圈；9-对拉螺栓；10-斜杆；11-调整杆；12-护身栏杆；13-照明灯杆；14-吊架；15-平台板；16-安全网挂钩

图七·5·① 倒模第一步模板结构及组装
1-底板；2-找平层；3-水平杆；4-斜杆；5-围圈；6-套管及对拉螺栓；7-钢模板；8-定型脚手板；9-栏杆

(2)工艺流程
环带形基础上首节筒壁钢筋绑扎→提升中心找正装置→首节三角架安装、模板支设及调整→首节砼浇筑→第二节钢筋绑扎→第二节三角架安装、模板支设及调整→第二节砼浇筑→第三节平台、模板及钢筋安装、浇筑混凝土
第三节砼浇筑以后，便可按下述工艺流程组织施工：
绑扎钢筋→拆装模板、三角架(堵塞对拉螺栓孔) →翻脚手板、吊篮、安全网(提升吊架) →浇筑混凝土→提升中心找正装置
(3)施工要点
①绑扎钢筋时，内外层钢筋间沿环向每米设置一φ6~8mmS形拉筋，并利用绑在环筋上的水泥砂浆垫块控制钢筋保护层厚度年。
②模板安装前要进行清理，均匀涂刷隔离剂。
③模板安装顺序为：内模→对拉螺栓→贴内模油毡垫圈→混凝土套管→贴外模油毡垫圈→内三脚架立杆→外模→对拉螺栓之螺母→三脚架其余杆件
④模板安装后，全面检查内模半径、内外模间距(库壁厚度)、预埋件数量及位置、所有螺栓的紧固情况。
⑤为防止对中找正装置对中时受风的影响，在库底中心点处设置挡风设施。
⑥混凝土浇筑由一点或对称两点开始沿圆周反向同时进行，并应分层(250~300mm)连续浇筑。每节混凝土浇筑总高度宜比该节模板顶面低70～80mm。各节间的施工缝在混凝土初凝后(约2-4h)，用高压风水枪冲洗直至粗骨料半露。
⑦浇筑各节混凝土时，其下一节的混凝土强度应不小于2MPa。拆除时，其上一节的混凝土强度应不小于10MPa。拆模后及时对混凝土表面缺陷进行处理，并及时采用环形水管喷水养护。
⑧拆模后及时堵塞对拉螺栓孔。堵孔采用专用工具，每孔由两人同时从筒壁内外进行堵塞(站在吊篮上作业)。
⑨按设计要求设置沉降观测点，施工期间认真进行观测与记录。
7、钢结构制作、安装
本标区钢结构制安主要为生料库筒顶钢桁架(或焊接H型钢)、架空廊道钢桁架、钢柱、钢梁及相关子项的钢梯、栏杆、平台等。
(1)施工方法：
在临设制作场设钢构件放样和焊制钢平台，采用配套的钢结构加工制作设备平行流水作业。机械下料，人工焊制，成品件采用电动钢丝刷除锈，喷涂防锈漆。采用汽车拖车运输至安装地点，用塔吊或汽车起重机吊装就位。钢柱为一点吊装，钢桁架及梁配钢管平衡梁二点起吊。
(2)工艺流程：
见图七·6《钢桁架(梁、柱)等制作工艺流程图》。
(3)施工要点：
①放样、号料和下料：
放样：在钢平台上以1：1放出构件大样，认真核对各细部及安装孔位尺寸，制作样板和样杆。为保证结构安装整体质量达标，钢结构制作、安装、验收及土建施工用的量具必须用同一标准进行标定，并具有相同的精度等级。样板制作精度要符合规范要求并妥善保管，直至工程结束方可销毁。放样时，应据施工工艺要求预留切割和焊接收缩量。
号料：检查核对材料；在材料上划出切割、钻孔等加工位置；打冲孔；零件标志编号等。号料时据配料表和样板进行套裁，先大后小，先长后短，以节约材料。当工艺有规定时，应按规定的方向取料。
下料：厚度10mm以上的钢板采用自动或半自动火焰切割，厚度小于10mm的钢板采用剪板机切割；型钢材采用砂轮锯、无齿锯下料。采用火焰切割时下面要垫平，切割后立即清除熔渣和其它附着物，切割表面不得有裂纹和夹层。机械剪切的零件，剪切后剪切面上不得有裂纹、夹层和1mm以上的缺棱，剪切表面的毛刺应清理干净。切割表面与材料表面应垂直，其斜度≯1/10，且≯2mm。
②矫正：钢材或构件的矫正用平板机或型材矫直机进行；较厚的采用火焰矫正。在矫直中如使用锤击，应采取措施防止锤痕和损伤，矫正后的钢材表面不应有明显的凹痕和损伤，表面划痕深度≯0.5mm。火焰矫正时，加热温度为900～1000℃，在温度下降至700℃时应停止加工，矫正后零件应缓慢冷却。
③制孔：制孔采用钻床，大批量时使用钻模，多层(孔)一次钻成，用夹具固定，防止层板移动。钻模、钻套用工具钢做成，热处理后硬度稍高于钻头。钻模上、下面应平行，平行度允许偏差小于0.2mm。钻套孔中心与钻模板平面应垂直，倾斜度小于0.15mm。板迭上制成的螺栓孔用量规检查；用孔径小于1mm量规检查，通过数不应低于每组孔数的85%；用比螺栓公称直径大0.2～0.3mm的量规检查应全部通过。用比螺栓公称直径大0.2～0.3mm量规检查不能通过的孔，必须经设计单位同意后才可扩钻或补焊后重新钻孔。扩孔后的孔径不得大于原设计孔径2mm。补孔应用与母材强度相同的焊条补焊，补焊处严禁用钢块填塞。每组孔中补焊重钻孔数不得超过20%。补焊重钻的孔应作好记录。制成孔应将孔边毛刺清除干净。
④构件组装：钢结构构件组装前，按施工图、施组要求及其下料单，清点和检查加工件的材质、规格、数量和加工质量，并将组件连接表面及焊缝边缘30～50mm范围内的铁锈、毛刺和油污清理干净。组装平台及拼装模具应经测平，组装平台表面高差应小于4mm，并加以固定。构件的组装应在部件的组装、焊接、矫正后进行，以保证构件组装的精度。用角焊缝连接的工件，应紧密贴合。对接焊缝间隙应符合相关规范要求。对准后的待焊构件，用螺栓、夹具、楔子、拉杆、支撑或其它适宜的装置固定和定位焊固定，并应留出适当的收缩和反变形裕量。构件的隐蔽部位在除锈、焊接、涂饰检查合格后方可封闭。定位焊工艺与焊接质量与正式焊相同，厚度不宜超过设计厚度的2/3。
⑤构件焊制：采用胎具定位拼焊，焊工编号、持证上岗，母材拼接用7～8级焊工，重要部位用5～6级焊工施焊。手工焊焊条选用E43焊条，焊接电流为交流或直流正、反接，焊条使用前须焙烘，250℃、1～2h，并在低温箱内保持恒温。采取打底焊、反变形法、跳焊、分段逆向焊、对称焊、锤击法及调整焊接电流与焊速等综合方法消除焊接应力；每道焊缝都进行外观检查，并打上焊工编号钢印，具有可追溯性，终身负责。
制作场搭设焊机作业棚，风速＞10m/s(6级风)时停止施焊作业；钢材被雨淋、雨天或相对湿度大于85%时，确保杆件焊区不留水份。
⑥焊缝检验：梁端翼缘与端板(合缝板)间焊缝及钢柱、梁翼缘与腹板拼接焊缝为二级，其余为三级。二级焊缝需用超声波检验，其抽查长度不能低于总长度的50%，如发现有超标缺陷，应用超声波全部检验。三级焊缝只做外观检查，焊缝冷却后进行。焊缝表面焊波应均匀，不得有裂缝、夹渣、焊瘤、烧穿、弧坑和针状气孔，焊缝区不得有飞溅物。其它缺陷和偏差如气孔、咬边、焊缝余高、焊缝凹面值、焊缝错边量、焊脚宽的数值不能超过规范要求。
⑦成品表面处理、油漆、堆放及运送：高强螺栓连接范围内的构件接触表面采用喷丸(粒径1.5～4mm)除锈去污及糙面处理，处理好的摩擦面外观要符合规定并满足抗滑要求，运输中要防止损伤。构件的涂层工作应在质量检查部门对制作焊接质量检查后进行，除锈质量等级为Sa2.5，采用湿喷砂及电动钢丝刷除锈。防锈漆喷涂一般为4～5遍；配置好的涂料不宜存放过久，使用时不得添加稀释剂；安装焊缝处应留出30～50mm宽的范围不涂。涂层完毕后，应在构件上按原编号标注，长大构件应标出吊点位置。构件运输时应采取措施防止变形，高强螺栓连接孔壁应涂黄油防止锈蚀。
⑧钢构件运输、安装：钢桁架、钢柱、梁等用炮拖车运至安装地点，采用塔吊或25t汽车吊吊装就位。杆件存放、运输中用枕木支垫平稳，免扭曲变形；搬运、安装过程中如有擦伤处，及时补涂；吊装作业设专人指挥，高空作业人员系安全带，戴安全帽。
⑨钢柱安装：构件制作完成后，应按施工图及结构标准，对构件成品进行验收，主要验收项目有：柱底平面到柱端顶板的距离偏差；柱身挠曲矢高；柱身扭曲；柱脚底板翘曲；柱脚螺栓孔对底板中心轴的偏差；顶板与钢梁连接螺栓孔对柱中心轴线的偏差。以上各偏差值均应符合规范要求。基础验收：基础砼强度必须达到设计强度的80%以上方可吊装钢柱；基础周围回填完毕；表面平整、地脚螺栓完好、螺帽齐全；轴线标志和标高基准点齐全。钢柱吊装：先在柱底板侧面及柱身侧面标志纵、横轴线；吊装沿纵向依序、同跨对称进行，为钢梁安装创条件，并及时校正灌浆；吊装时用两台经纬仪在纵、横两个方向校正垂直度，用垫铁调整垂直度和柱标高，拧紧地脚螺栓，随后进行二次灌浆。
⑩钢桁架、钢梁安装：吊装前对支座承台做进一步检查，确认轴线、标高、平整度的精度；对钢桁架或梁各部分尺寸、螺栓孔位置及焊缝做好验收工作；在安装处设高架作业平台。吊装：起吊前应在两端系上麻绳，用于起吊后调整钢桁架、梁位置及控制钢梁摆动；第一榀安装就位后用缆风绳固牢，后序钢桁架、梁以钢支撑固定。生料库钢桁架在库内地坪上组装成整榀后吊装；高强螺栓连接：必须符合施工图中规定的高强度连接副的性能等级、规格、连接型式、孔距、预加应力、摩擦面抗滑移处理以及连接后防锈处理等技术措施。
高强螺栓连接副：须符合《紧固件验收检查、标志与包装》(GB1195-83)，《钢结构用高强度大六角头螺栓，大六角头螺母、垫片与技术条件》(GB1228～1231-81)，《钢结构用扭剪型高强度螺栓连接副》(GB3632～3633-84)的要求，必须有生产厂出具的质量保证书；进场时按生产技术文件和证书注明的批号、规格进行验收，并严格检查其外观质量(损伤、腐蚀、沾染脏物等)；不进行检查时不得随便开箱，以防止扭矩系数发生变化；螺栓应存放在防潮、防雨、防尘的库房内。堆放应按型式和规格分类，并防止生锈和损坏；包装箱在使用时打开，按使用数量领取，严防批号和规格紊乱。高强度螺栓连接的现场试验：安装前应对高强螺栓进行扭矩系数复验或螺栓预拉力复验，其试验系数应符合设计要求，不符合要求的退货。高强度螺栓安装前，应检查连接面喷砂处理是否符合标准，并用钢丝刷清除浮锈；安装和校正时，应采用临时螺栓和冲钉，数量应按安装时可能产生的荷载计算确定，并符合下列要求：所用临时螺栓和冲钉之和不少于节点螺栓总数的1/3，所用冲钉数不宜多于临时螺栓的30%，禁止用高强螺栓做临时螺栓；当钢结构安装精度达到要求后，方可安装高强螺栓，高强螺栓应按下列要求进行安装：螺栓孔穿入方向一致，螺栓应自由穿入螺栓孔，对不能自由穿入螺栓的螺栓孔，应用锉刀或铰刀进行修整，严禁强行装入或用火焰进行扩孔，修整后的孔径应小于1.2倍螺栓直径，修整时应将周围螺栓全部拧紧，使板迭贴紧，防止切屑落入板迭间；严禁在雨中安装高强螺栓。高强螺栓安装完毕后紧固须按下列要求进行：紧固用的扭矩扳手应进行校核，误差大于5%的不得使用；紧固时先进行初拧，初拧后仍不能使板迭紧密相贴的大型节点，应进行复拧，复拧扭矩与初拧相同；板迭紧密相贴后，方可进行终拧；终拧扭矩应按有关要求或有关系数计算确定；高强螺栓只允许在螺母上施加扭矩，其紧固顺序一般由节点中心向外侧进行；初拧、复拧和终拧后应使用不同颜色的涂料在螺母上做出标记；螺栓安装当天应紧固完毕。
高强螺栓连接工程检查：用小锤逐个敲击，检查是否有漏拧的螺母；每个节点应对10%的螺栓进行扭矩复验，复验数量最少为1个；扭矩复验应在终拧1小时后进行，当天完成。
8、压型彩钢瓦板屋面安装
⑴ 施工方法：
人工用配套的专业工具（橡胶棰、螺丝刀、拉铆钉枪、手电钻、无齿锯、翻边机、咬口机、水平尺等）安装。搭设移动式内外脚手架，彩钢瓦板用塔吊配钢管平衡梁（带秋迁兜）吊送。
⑵ 工艺流程：
见图七·8《压型彩钢瓦板屋面安装工艺流程图》
⑶ 施工要点：
① 依据会审后的建筑结构图纸尺寸及早与施工招标选定的厂家准确设计屋面瓦板排板图及节点细部构造图，经业主和设计单位确认后订货制作。
② 压型彩钢板尽量加工制作通长整板，以消除横向接缝；其材质、规格必须符合设计要求。
③ 压型彩钢板制作、运输堆放、吊装等施工作业采取可靠措施，确保不擦伤板面涂装层；现场叠放成品板时，板间衬双面刨光的方木（间距2m、板端悬出不大于1m），罩塑膜围护，免遭雨水及尘粒危害。
④ 钢檩条安装必须挂通线，位置准确、垂正，然后依序逆
