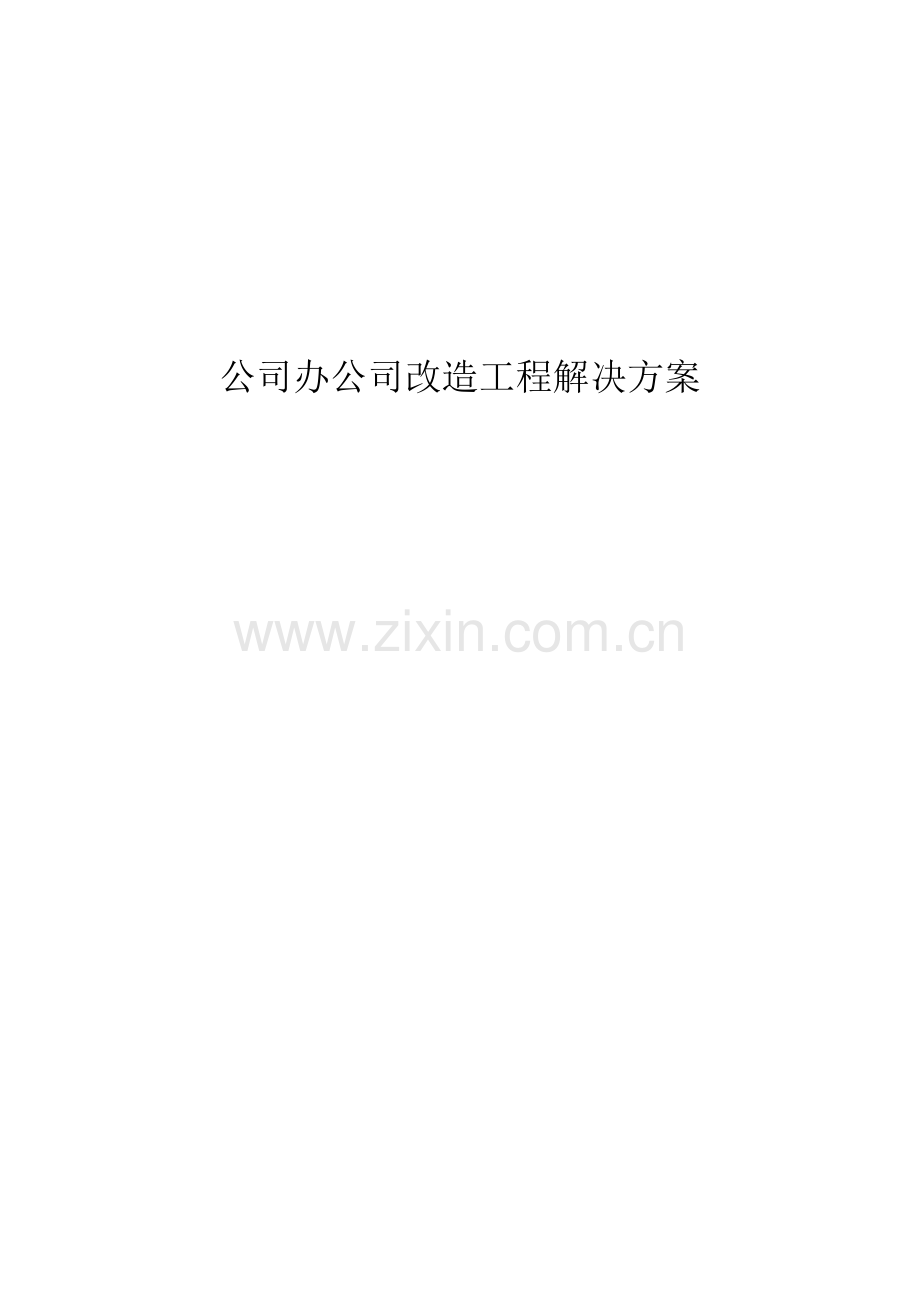

公司办公司改造工程解决方案

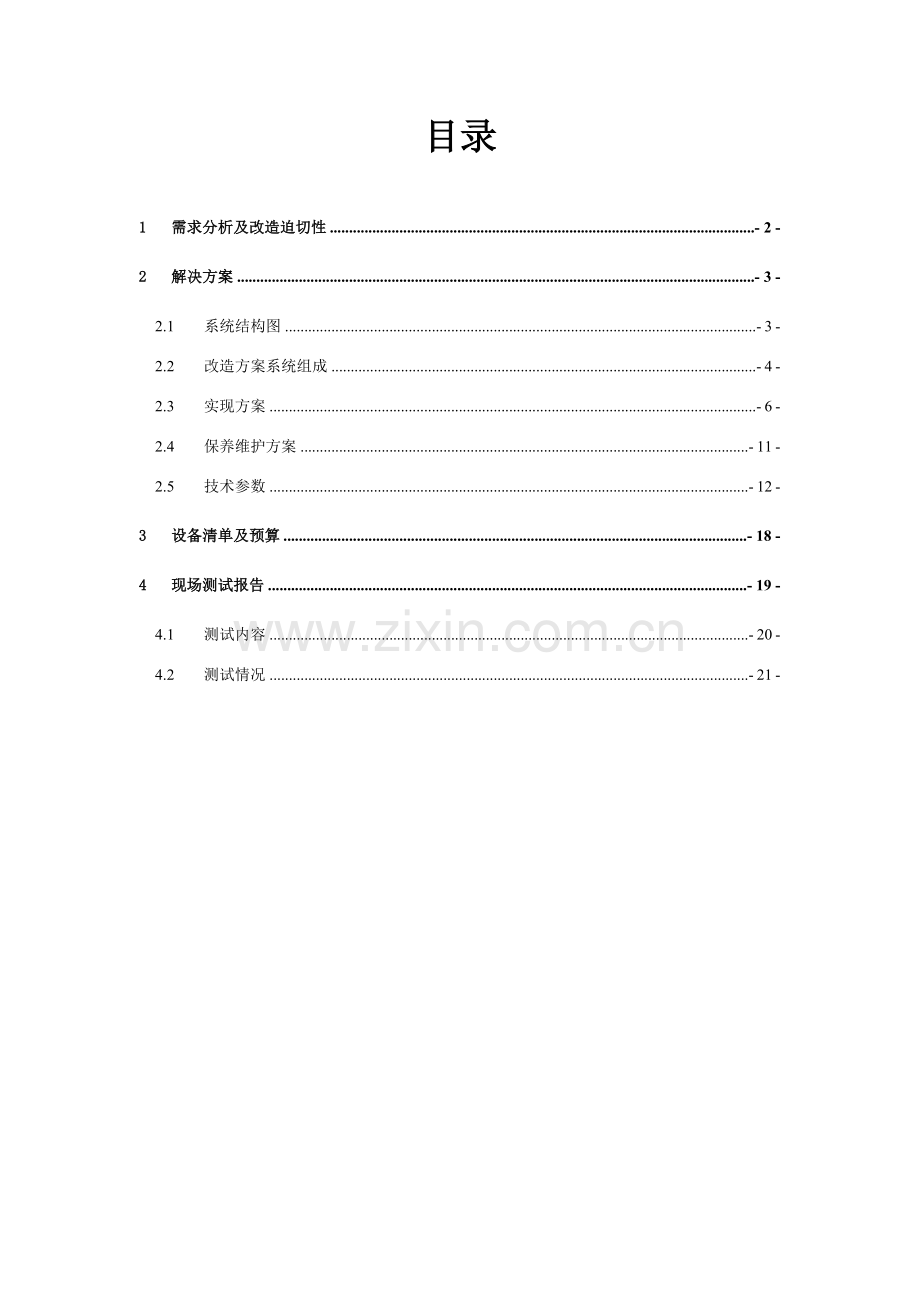

目录
1 需求分析及改造迫切性 - 2 -
2 解决方案 - 3 -
2.1 系统结构图 - 3 -
2.2 改造方案系统组成 - 4 -
2.3 实现方案 - 6 -
2.4 保养维护方案 - 11 -
2.5 技术参数 - 12 -
3 设备清单及预算 - 18 -
4 现场测试报告 - 19 -
4.1 测试内容 - 20 -
4.2 测试情况 - 21 -

1 需求分析及改造迫切性
本公司办公室原装修时已经在迎客厅装有两个摄像头与一个报警系统，在财务室和资料室装有红外栅栏。现由于提升安防等级与给客户演示需要，进行一系列改造与升级使本办公司安防系统更智能，使用更便捷，更符合业主需求。
系统改造需要解决的问题包括：
1． 门禁、红外栅栏系统与监控录像机联动，实现非允许开门的情况下能抓拍场景并通过网络发送：
2． 窗帘改造成远程控制自动窗帘，迎客厅灯光改造成远程可调亮度控制效果，办公司语音播放系统改造成可远程调节音量与播放歌曲，办公司空调改造成可远程开关与调节温度风速功能，均用于演示智能家居需要；
3． 原有需保留设备的维护保养。

2 改造方案系统组成
报警联动改造工程拟采用稳定可靠的有线宽带通信技术、数字视频技术对办公室监控系统的改造，实现智能联动报警，安全远程监督，达到较好的安防效果。
在原有摄像机、红外栅栏、门禁系统基础上新增网络硬盘录像机、数码屋移动液晶面板、数码屋无线控制开关，数码屋空调\音响控制插座。把原有有线传输视频升级成自动报警网络传输，原有的灯光改造成可调亮度灯，空调改造成可远程控制温度风速，手动窗帘改造成远程控制自动窗帘。
2.1 智能家居远程遥控功能
1、把原来只有开关插座之类的配置，扩充到家居需要进行智能化控制的所有区域，完善家居智能化系统，为家居提供一个全方位的智能化模式，进一步提升生活的质量。
2、完全符合家居的定位，实现真正意义上的家居智能化。GKB数码屋独有的双向显示、场景切换、手机（电脑、电话）在线控制等功能，能更有效和数字可视对讲系统结合。做到相关区域灯光及部分电器室内控制、场景切换，远程在线控制和理，实现真正意义上的双向显示智能管理系统。
3、节约大量的成本投入。与类似产品相比，本方案为家居节省最高达数十万元费用投入。任何一家庭一定会着重考量支出，在当前经济环境下更是如此。
4、提高家居档次。现阶段，对于一些有身份的人来说，智能化很多只停留在概念上，即使 采用也只是部分采用，本司数码屋能够做到使家中成员真正享受到智能带来的舒适方便。
远程控制
在全球任何地方可通过电话、手机或互联网对家中的灯光及电器进行查询其运作状态、对其进行开关控制等。
双向显示
蓝光液晶显示屏，可显示各处灯光及电器的工作状态。
场景控制
多种可随意设定的场景快捷键，设定多个灯光电器的组合开关，
即一个按键可同时操作多个灯光电器的开关。
节能安全
GKB数码屋能让你无论身在何处，均可通过远程控制功能查询家中灯光电器工作状态，对于忘记关闭的电源可即时关闭，不留电气火灾隐患，节能又安全。

2.2 监控联网功能
监控系统的传输部分改为数字传输，原监控系统的摄像头保留使用。在原有摄像机基础上，接入网络硬盘录像机，转换成数字信号；
如发生非允许入侵情况，摄像机可以自动抓拍并截图通过网络发送至业主邮箱并报警。
网络硬盘录像机融合了多项专利技术，采用了多项 IT 高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为 DVR 进行本地独立工作，也可联网组成一个强大的安全防范系统。

2.3 实现方案
2.3.1 网络硬盘录像机
2.3.2 卸船机吊臂
2.3.3 卸船机平台
2.3.4 卸船机操作间
2.4 保养维护方案
2.4.1 接头
2.4.2 设备保养
2.5 技术参数
2.5.1 网络硬盘录像机

Ø 特点
l 支持 IPv6 协议；
l 支持网络检测（网络流量监控、网络抓包、网络通畅）功能；
l 支持 SNMP（简单网络管理）、NTP（网络校时）、SADP（自动搜索 IP 地址 ）、SMTP（邮件服务）、NFS（接入 NAS）、iSCSI 等协议。
l 支持零通道编码；
l 采用 HIKVISION 云台控制协议时候，可通过鼠标选定画面任意
l 区域并进行中心缩放；
l 支持多画面分割下不同通道并行预览与回放；
l 支持预览图像与回放图像的电子放大；
l 支持回放时对录像场景的自定义区域进行动态分析；
l 支持录像文件倒放功能；
l 支持最大 16 路 4CIF 实时同步回放；
l 支持标签定义、查询、回放录像文件；
l 支持按事件查询、回放、备份录像文件；
l 支持假日录像/抓图；
l 支持冗余录像/抓图；
l 支持计划抓图、手动抓图、抓图 FTP 上传、图片回放和备份；
l 支持硬盘配额管理，不同通道可分配不同的录像保存容量；
l 支持硬盘盘组管理，不同通道可设不同的录像保存周期；
l 支持 eSATA 盘库，可用于录像或备份；
l 支持 8 个 SATA 接口
Ø 技术参数
视音频输入
模拟视频输入
16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应
音频输入
16路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）
视音频输出
CVBS输出
2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）
分辨率：PAL制式704*576、NTSC制式704*480
VGA输出
1路，分辨率：1024*768/60Hz，1280*720/60Hz，1280*1024/60Hz，1600×1200/60Hz，1920*1080p/60Hz
HDMI输出
1路，分辨率：1024*768/60Hz，1280*720/60Hz，1280*1024/60Hz，1600×1200/60Hz，1920*1080p/50Hz，1920*1080p/60Hz
音频输出
2路，BNC接口（线性电平，阻抗：600Ω）
视音频编码参数
视频压缩标准
H.264
视频编码分辨率
4CIF/2CIF/CIF/QCIF
视频帧率
PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒
视频码率
32Kbps-2048Kbps，可自定义，最大8196Kbps
码流类型
复合流/视频流
音频压缩标准
OggVorbis
音频码率
16kbps
双码流
支持
同步回放
最多支持16路
硬盘驱动器
类型
8个SATA接口,1 个 eSATA 接口
最大容量
每个接口支持容量最大4TB的硬盘
外部接口
语音对讲输入
1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）
网络接口
1个，RJ45 10M/100M/1000M自适应以太网口
串行接口
1个，标准RS-485串行接口；
1个，标准RS-232串行接口；
1个，键盘485串口
USB接口
2个，USB 2.0
报警输入
16路
报警输出
4路
其他
电源
AC220V，47--63 HZ
功耗
≤70W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准2U机箱
尺寸
445mm（宽）×470mm（深）×90mm（高）
重量（不含硬盘）
≤8Kg

2.5.2 晶彩触摸智能控制面板

GKB数码屋晶彩触摸液晶控制面板集中显示了全部房间的灯光、电器的状态，并可以通过触摸对应的按钮实时控制。显示器分为三个部分：
左边部分：显示房间，可以根据您的需求命名，比如客厅、餐厅、主卧等。
中间部分：显示对应房间安装的设备，如灯光、电器等。黄色代表开启状态，蓝色代表关闭状态。
右边部分：显示8个情景按钮，除了“全开”、“全关”两个按钮之外，还可以根据需求设置6个情景，把多个系统的不同控制功能进行联动，以达到事先设计的环境效果。比如“回家”、“用餐”、“影院”、“音乐”、“电视”、“会客”等。
上面部分：“编辑”，用户可以按照自己的使用习惯来配置家里的灯光电器。
Ø 技术参数
型号
GKBUIR5V5
版本
V5.0-112单元
控制单元负载
112路负载
中转方式
无线+有线中转相结合的方式，一套112单元GKB数码屋系统中最多可接10个有线中转，中转与中转之间通讯线长小雨500米，总通讯线长不超过1000米
每个房间最多控制回路
30路负载
屏幕尺寸
5寸触摸液晶屏
屏幕类型
TFT触摸屏
屏幕颜色
65000色
现实点阵
800*480
电池容量
850mA锂电池
传输频率
433.9MH±10ppm
发射功率
≤10dBm
接受灵敏度
≤-96dBm
无线传输距离
可达15米-30米
工作环境
温度0-50°C，适度＜90%
待机时间
约72小时
产品外形尺寸
128mm*85mm*12mm

2.5.3 晶彩智能网络主机

GKB数码屋晶彩智能网络主机采用3.5寸LCD屏幕蓝色背光显示、+12V AC/DC电源适配器供电、无线双向传输设计，MCU控制等技术开发的智能控制系统，操作智能网络主机上的按键可控制灯光及电器的开或关、灯光的明暗、电视频道的选择以及音量的大小等，可通过手机GRPS或互联网在线远程查询和控制家居灯光及电器的工作状态;亦可通过拔打电话进入远程主机，可以查询和控制家中的灯光及电器的工作状态;可设置6个群组控制、5组定时开关功能且可循环选择 、 80秒的语音留言、有星期和时钟显示;高贵时尚，操作简单，是提高家居生活的好产品。

Ø 技术参数
型号
GKB7M-3NV5
版本
V5.0-112单元
控制单元负载
112路负载
中转方式
五中转方式，一套112单元GKB数码屋系统只能有一个中转
屏幕尺寸
3.5寸液晶屏
网络兼职功能
通过手机GPRS或英特网监控电器开关
电话控制
双音频方式（DTMF）
电源
DC12V 500mA
传输频率
433.9MHz±10ppm
发射功率
≤10dBm
接受灵敏度
≤-96dBm
无线传输距离
可达15米-30米
工作环境
温度0-50°C，适度＜90%
产品外形尺寸
114mm*240mm*153mm

2.5.4 晶彩智能调光传感器

GKB数码屋晶彩调光接收控制器将控制面板和接收器合为一体，具有手触感应控制灯光和无线遥控灯光两种操作方式。能随意无级调节灯光的亮暗，可以根据需要调节渐明、渐暗，并且有记忆亮度的功能，保持最适合的亮度，方便简单。
Ø 特点
l 触摸夜光圆圈，让你在晚上轻易地地找到开关的所在
l 人性化和素雅的外观更加彰显人的高贵，更能体现高质量的生活体验
l 调光功能：随意调节灯的亮暗。
l 无线传输：与智能控制面板之间，采用无线传输，方便快捷。
l 开关功能：可接通或关断负载。

型号
GKB8UTR-3KBSV5
版本
V5.0-112单元
系统负载总路数
112路负载
中转方式
无中转功能但兼任有线中转器
控制负载单元
1路负载
电源电压
AC230V±10% 50/60Hz
负载能力
400W白炽灯（卤素灯负载按50%计算）
负载类型
白炽灯、卤素灯
传输频率
433.9MHz±10ppm
发射功率
≤等于10dBm
接受灵敏度
≤-96dBm
无线传输距离
可达15米-30米
工作环境
温度0-50°C，湿度＜90%
产品外形尺寸
86mm*86mm*44mm

2.5.5 智能窗帘传感控制器

Ø 特点
l 将H.264和MJPEG视频流自动解码为模拟视频信号
l 手动选择或自动扫描最多64路视频数据源
l 支持2路 （1in/1out）音频
l 支持传统的PTZ控制器进行透明PTZ控制
l 支持SNMP进行网络管理
技术指标
对应技术参数
视频解码
H.264，MJPEG（自侦测）
视频输入
通过TCP/IP网络接收视频流
视频输出
1路，BNC接头
视频数据源
手动或自动扫描
视频制式
NTSC或PAL
视频分辨率
最大540TVLine
视频查看
最大解码30/25FPS（NTSC/PAL制式）
音频输入
1路线路输入
音频输出
1路线路输出
网络协议
协议： TCP， UDP， HTTP， SMTP， Telnet， NTP， DNS，DHCP， UPnP， RTP， RTSP，SNMPv1/v2c/v3
以太网
1个
PTZ端口
RS-232/485 / RS422接线端子
PTZ控制功能
支持传统的PTZ控制器进行透明PTZ控制
conaole口
1个
电源输入
12VDC
功耗
不高于10W
机械特性
IP30保护，金属外壳
重量
不大于1000克
尺寸
不大于53X135X105mm
安装方式
导轨
安全
支持用户密码
工作环境
-40~75°C

2.5.6 智能空调传感控制器

Ø 特点
l 可直接安装在普通86*86的底盒上，然后把空调的电源插头插在智能空调传感控制器上即可，无须重新布线，即插即用，方便简洁。
l 通过智能控制面板可控制智能空调传感控制器发射红外码信号，从而控制空调的开关以及温度的选择。
l 智能学习：可学习22条丰富的红外遥控码。
l 个性控制：可控制空调的温度、风速、开关等操作。
l 无线传输：与智能控制面板及触摸面板之间采用无线双向传输，方便快捷。
型号
GKB7U-3CV5
版本
V5.0-112单元
系统负载总路数
112路负载
兼任中转方式
有线中转
电源电压
AC85-250V±10% 50/60Hz
负载能力
16A
负载类型
空调
传输频率
433.9MHz±10ppm
发射功率
≤等于10dBm
接受灵敏度
≤-96dBm
无线传输距离
可达15米-30米
工作环境
温度0-50°C，湿度＜90%
产品外形尺寸
148mm*86mm*36.5mm
2.5.7 智能影音家电传感控制器

Ø 特点
l 可直接安装在普通86*86的底盒上，家电电源插头插在控制器上，无须布线，即插即用，方便简洁。
l 通过操作智能控制面板可控制控制器发射红外码信号，从而控制家电的开关。
l 智能学习：可学习18条丰富的红外遥控码。
l 控制多路：可设3个控制单元码
l 个性控制：可控制TV、DVD、AV的音量、频道、选曲等。
l 无线传输：与智能控制面板及触摸面板之间采用无线双向传输，方便快捷。

型号
GKB7UIR-3JV5
版本
V5.0-112单元
系统负载总路数
112路负载
兼任中转方式
兼容有线中转
控制负载单元
3路负载
电源电压
AC85-250V±10% 50/60Hz
负载能力
16A
负载类型
TV、AV、DVD等家用电器
传输频率
433.9MHz±10ppm
发射功率
≤等于10dBm
接受灵敏度
≤-96dBm
无线传输距离
可达15米-30米
工作环境
温度0-50°C，湿度＜90%
产品外形尺寸
148mm*86mm*36.5mm

3 设备清单及预算
序号
产品
单位
数量
单价
金额
1
网络硬盘录像机
台
1
6500
6500
2
智能窗帘传感控制器
个
1
950
950
3
智能空调接收控制器
个
1
800
800
4
晶彩二键接收控制器
个
1
950
950
5
晶彩5寸触摸面板
个
1
2980
2980
6
窗帘轨道电机
套
1
1200
1200
7
晶彩智能网络主机
台
1
3980
3980
8
可调亮度灯泡
个
1
60
60
9
智能影音家电传感控制器
个
1
800
800
合计
18220
