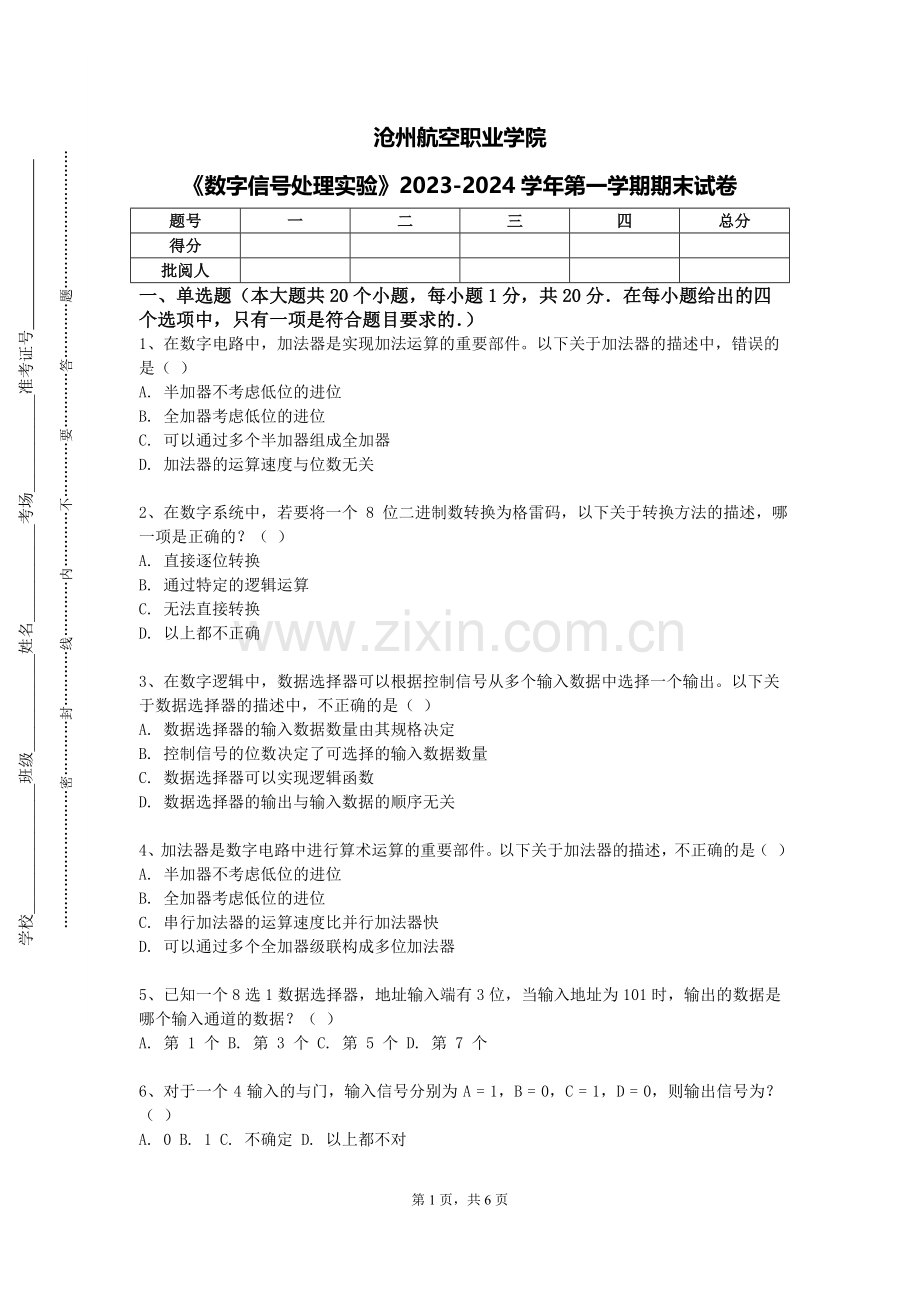

沧州航空职业学院
《数字信号处理实验》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在数字电路中，加法器是实现加法运算的重要部件。以下关于加法器的描述中，错误的是（ ）
A. 半加器不考虑低位的进位
B. 全加器考虑低位的进位
C. 可以通过多个半加器组成全加器
D. 加法器的运算速度与位数无关

2、在数字系统中，若要将一个 8 位二进制数转换为格雷码，以下关于转换方法的描述，哪一项是正确的？（ ）
A. 直接逐位转换
B. 通过特定的逻辑运算
C. 无法直接转换
D. 以上都不正确

3、在数字逻辑中，数据选择器可以根据控制信号从多个输入数据中选择一个输出。以下关于数据选择器的描述中，不正确的是（ ）
A. 数据选择器的输入数据数量由其规格决定
B. 控制信号的位数决定了可选择的输入数据数量
C. 数据选择器可以实现逻辑函数
D. 数据选择器的输出与输入数据的顺序无关

4、加法器是数字电路中进行算术运算的重要部件。以下关于加法器的描述，不正确的是（ ）
A. 半加器不考虑低位的进位
B. 全加器考虑低位的进位
C. 串行加法器的运算速度比并行加法器快
D. 可以通过多个全加器级联构成多位加法器

5、已知一个 8 选 1 数据选择器，地址输入端有 3 位，当输入地址为 101 时，输出的数据是哪个输入通道的数据？（ ）
A. 第 1 个 B. 第 3 个 C. 第 5 个 D. 第 7 个

6、对于一个 4 输入的与门，输入信号分别为 A = 1，B = 0，C = 1，D = 0，则输出信号为？（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

7、数字电路中的触发器有多种类型，如 D 触发器、JK 触发器和 T 触发器等。以下关于这些触发器的功能描述，不正确的是（ ）
A. D 触发器在时钟上升沿时，将输入数据存储到输出端
B. JK 触发器具有置 0、置 1、保持和翻转四种功能
C. T 触发器在时钟脉冲作用下，输出状态总是翻转
D. 这些触发器可以通过外部连接和控制信号相互转换

8、在数字电路中，若要对一个 16 位的二进制数进行取反操作，以下哪种方法是最有效的？（ ）
A. 逐位取反 B. 使用反相器芯片 C. 通过逻辑运算 D. 以上都不是

9、当研究数字电路中的存储单元时，假设需要一个能够存储大量数据并且可以快速读取和写入的存储设备。以下哪种存储器件通常具有较高的存储容量和较快的读写速度？（ ）
A. SRAM
B. DRAM
C. ROM
D. Flash Memory

10、乘法器在数字运算中也有重要应用。假设我们正在分析乘法器的工作原理。以下关于乘法器的描述，哪一项是不准确的？（ ）
A. 移位相加乘法器通过逐位相乘和移位相加来实现乘法运算
B. 阵列乘法器通过多个乘法单元并行工作，提高了乘法运算的速度
C. 乘法器的设计需要考虑速度、面积和功耗等因素
D. 所有的乘法器都具有相同的结构和性能，只是在实现细节上有所不同

11、在数字电路的测试中，故障诊断是一项重要的任务。以下关于数字电路故障诊断的方法，不正确的是（ ）
A. 可以通过观察电路的输出信号来判断是否存在故障
B. 可以使用逻辑分析仪来检测电路中的信号
C. 对电路进行仿真可以预测可能出现的故障
D. 故障诊断只能在电路制作完成后进行，无法在设计阶段进行

12、已知一个 JK 触发器的特性方程为 Q* = JQ' + K'Q，当 J = 1，K = 1 时，在时钟脉冲作用下，触发器实现什么功能？（ ）
A. 置 0 B. 置 1 C. 翻转 D. 保持

13、假设正在设计一个数字时钟系统，其中需要一个分频器将高频时钟信号转换为低频的秒脉冲信号。以下哪种分频器结构可能是最适合的？（ ）
A. 计数器型分频器，通过计数实现分频
B. 触发器型分频器，基于触发器状态变化分频
C. 逻辑门型分频器，由逻辑门组合构成
D. 以上分频器结构效果相同，可随意选择

14、在数字逻辑中，若要实现逻辑函数 F = A⊕B⊕C，最简的表达式为：（ ）
A. ABC + A'B'C'
B. AB' + A'B
C. (A⊕B)⊕C
D. A + B + C

15、在数字逻辑电路的测试和验证中，经常使用逻辑分析仪等工具。以下关于逻辑分析仪的描述，错误的是（ ）
A. 逻辑分析仪可以同时监测多个数字信号，并以图形或数据的形式显示
B. 逻辑分析仪可以帮助我们发现数字电路中的故障和错误
C. 逻辑分析仪只能用于测试简单的数字电路，对于复杂的系统无法发挥作用
D. 使用逻辑分析仪时，需要正确设置触发条件和采样频率等参数

16、若一个 ROM 存储的信息为“1010 0111 1100 0011”，其地址为 4 位，数据线为 8 位，则其存储容量为：（ ）
A. 16×8 位 B. 8×16 位 C. 4×8 位 D. 8×4 位

17、考虑数字逻辑中的代码转换，假设需要将 BCD 码转换为二进制码。以下哪种方法在硬件实现上较为简单？（ ）
A. 直接转换
B. 通过中间码转换
C. 使用译码器转换
D. 以上方法复杂度相似

18、在数字逻辑中，逻辑表达式的化简对于电路的优化至关重要。以下关于逻辑表达式化简方法的描述，错误的是（ ）
A. 可以使用公式法和图形法相结合来化简复杂的逻辑表达式
B. 化简后的逻辑表达式功能一定与原始表达式相同
C. 逻辑表达式的化简程度越高，电路的成本越低
D. 任何逻辑表达式都可以化简到最简形式

19、在数字逻辑的未来发展趋势中，以下关于人工智能与数字逻辑的融合的描述，不正确的是（ ）
A. 数字逻辑将在人工智能的硬件实现中发挥重要作用
B. 人工智能的发展将推动数字逻辑技术的创新
C. 数字逻辑的发展将完全依赖于人工智能的需求
D. 两者的融合将为计算领域带来新的突破和应用

20、在数字逻辑电路的故障诊断中，有多种方法可以使用。以下关于故障诊断方法的描述，错误的是（ ）
A. 可以通过观察电路的输出信号、测量关键节点的电压等方法进行初步诊断
B. 逻辑分析仪是一种常用的故障诊断工具，可以捕获和分析数字信号
C. 故障诊断时，可以采用替换法逐个替换可疑的元器件来确定故障位置
D. 一旦确定了故障位置，就可以直接修复，不需要对整个电路进行重新测试和验证

二、简答题（本大题共5个小题，共25分)
1、（本题5分）说明在数字电路中如何利用异步电路实现低功耗设计。

2、（本题5分）详细说明在多路选择器的可靠性分析中，考虑的故障模式和影响。

3、（本题5分）深入分析在时序逻辑电路的状态转换图中，如何根据给定的逻辑功能确定状态数量和状态之间的转换关系。

4、（本题5分）说明在数字系统中如何进行故障检测和诊断，有哪些常见的方法和技术。

5、（本题5分）说明在数字逻辑中如何进行逻辑函数的逻辑化简中的吸收律和消去律的应用。

三、设计题（本大题共5个小题，共25分)
1、（本题5分）设计一个编码器，将 128 个输入信号编码为 7 位二进制输出信号。

2、（本题5分）设计一个组合逻辑电路，实现将输入的 9 位二进制数乘以 4 的功能，输出为 12 位二进制数，同时给出真值表和逻辑表达式。

3、（本题5分）设计一个组合逻辑电路，对输入的 8 位二进制数进行取绝对值操作，输出结果为 8 位二进制数，画出逻辑图。

4、（本题5分）设计一个能对输入的三位 8421 BCD 码进行乘法运算的电路，画出逻辑图和运算步骤。

5、（本题5分）设计一个计数器，能够实现从 0 到 1048575 的计数，并在特定状态下进行计数单位的切换。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）设计一个数字逻辑电路，用于实现对汽车电子系统中的故障诊断和报警。仔细分析汽车电子系统的故障模式和诊断算法，解释电路中各个模块的功能和报警逻辑，探讨如何提高诊断的准确性和及时性。

2、（本题10分）设计一个数字逻辑电路，实现一个 4 位的减法器，能够将一个 4 位二进制数减去一个 2 位二进制数。详细描述减法运算的步骤和逻辑实现，通过示例计算进行验证，并画出逻辑电路图。思考该减法器在数字计算和控制系统中的应用和改进。

3、（本题10分）设计一个数字电路，能够实现对输入的音频信号进行频谱分析。分析频谱分析的基本原理和方法，如快速傅里叶变换（FFT），以及如何在数字电路中实现频谱计算和显示，为音频处理提供依据。
