CISCO-ASA--Hairpinning-NAT配置.doc

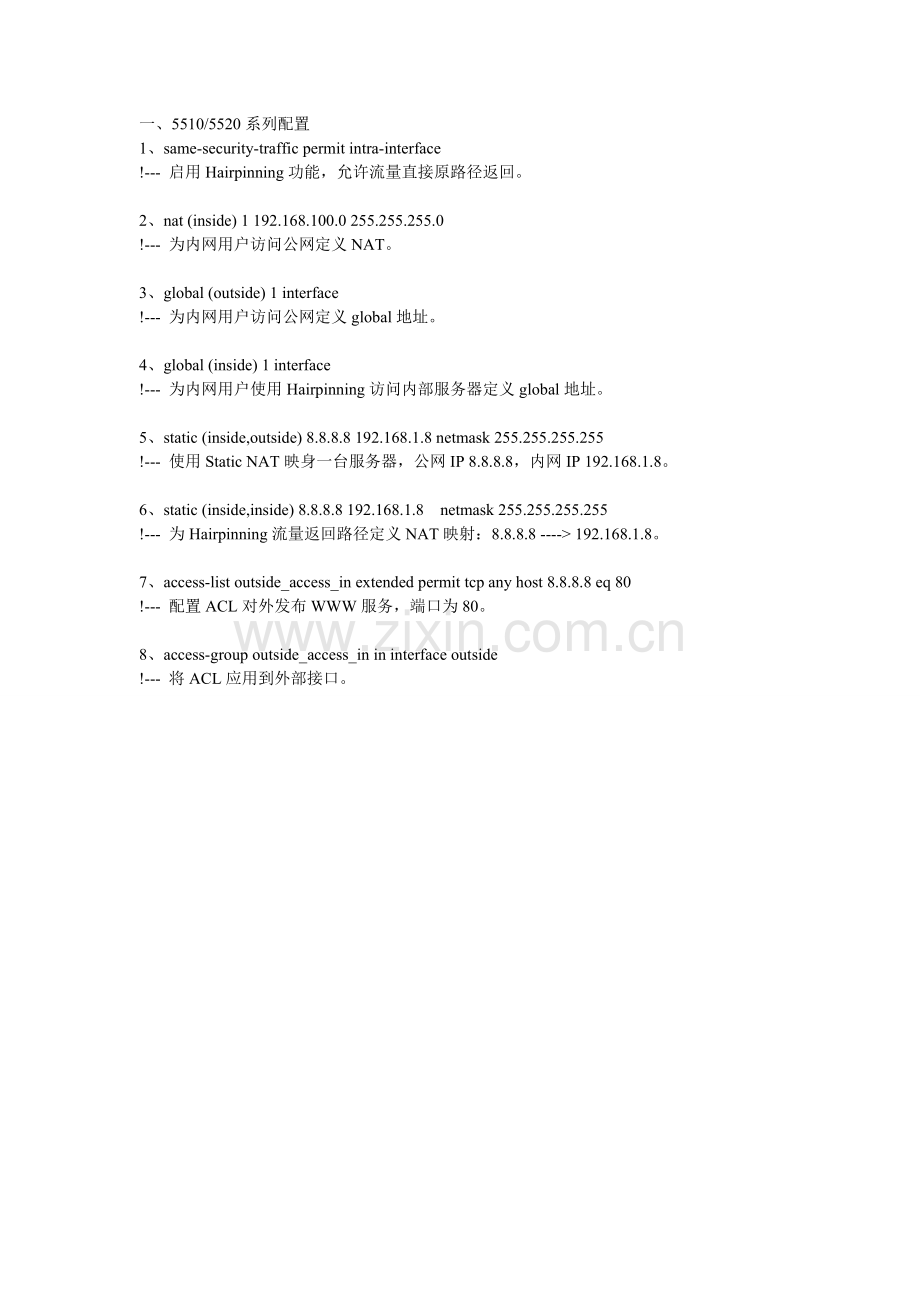

一、5510/5520系列配置
1、same-security-traffic permit intra-interface
!--- 启用Hairpinning功能，允许流量直接原路径返回。

2、nat (inside) 1 192.168.100.0 255.255.255.0
!--- 为内网用户访问公网定义NAT。

3、global (outside) 1 interface
!--- 为内网用户访问公网定义global地址。

4、global (inside) 1 interface
!--- 为内网用户使用Hairpinning访问内部服务器定义global地址。

5、static (inside,outside) 8.8.8.8 192.168.1.8 netmask 255.255.255.255
!--- 使用Static NAT映身一台服务器，公网IP 8.8.8.8，内网IP 192.168.1.8。

6、static (inside,inside) 8.8.8.8 192.168.1.8 netmask 255.255.255.255
!--- 为Hairpinning流量返回路径定义NAT映射：8.8.8.8 ----> 192.168.1.8。

7、access-list outside_access_in extended permit tcp any host 8.8.8.8 eq 80
!--- 配置ACL对外发布WWW服务，端口为80。

8、access-group outside_access_in in interface outside
!--- 将ACL应用到外部接口。

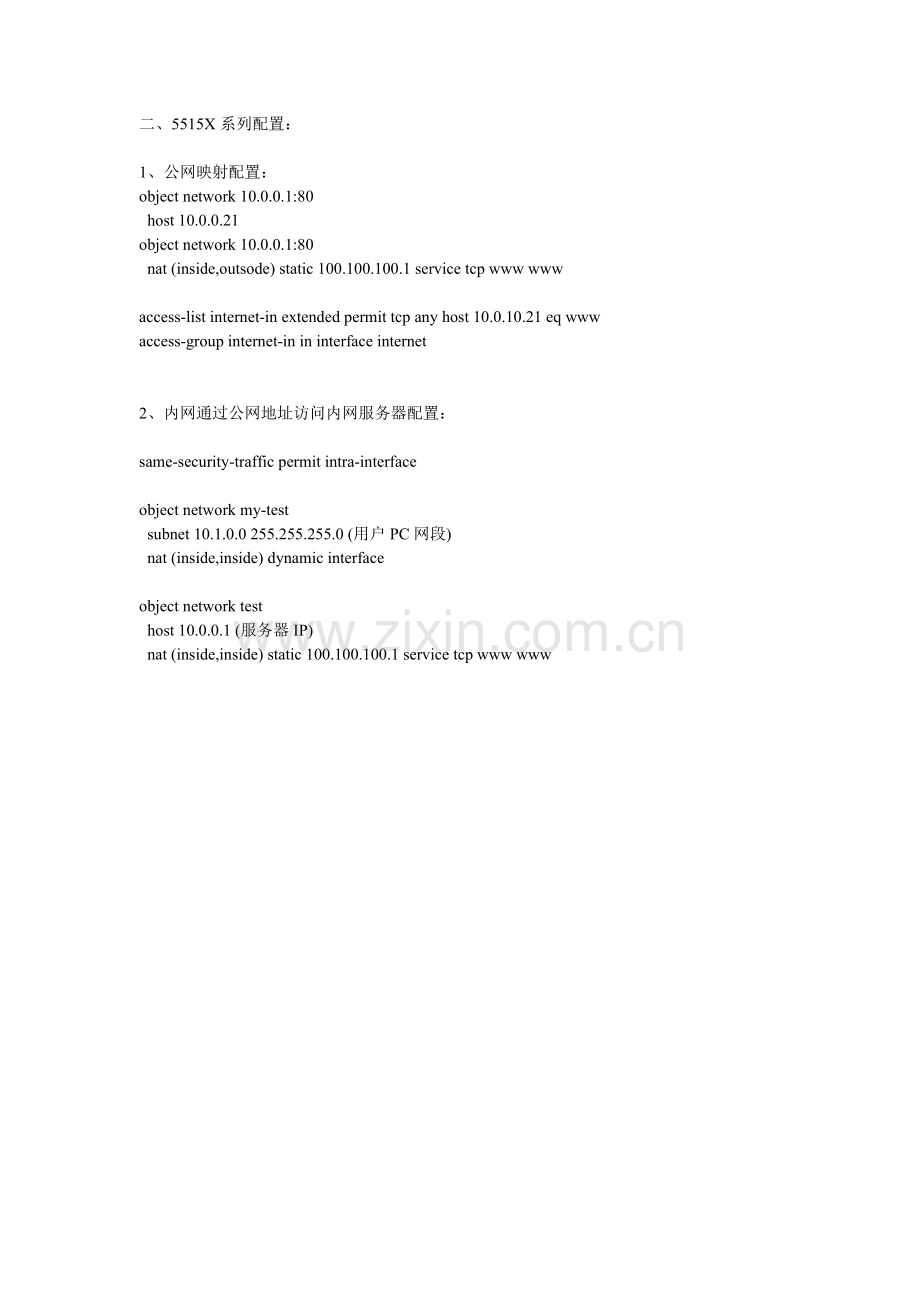

二、5515X系列配置：

1、公网映射配置：
object network 10.0.0.1:80
host 10.0.0.21
object network 10.0.0.1:80
nat (inside,outsode) static 100.100.100.1 service tcp www www

access-list internet-in extended permit tcp any host 10.0.10.21 eq www
access-group internet-in in interface internet

2、内网通过公网地址访问内网服务器配置：

same-security-traffic permit intra-interface

object network my-test
subnet 10.1.0.0 255.255.255.0 (用户PC网段)
nat (inside,inside) dynamic interface

object network test
host 10.0.0.1 (服务器IP)
nat (inside,inside) static 100.100.100.1 service tcp www www
