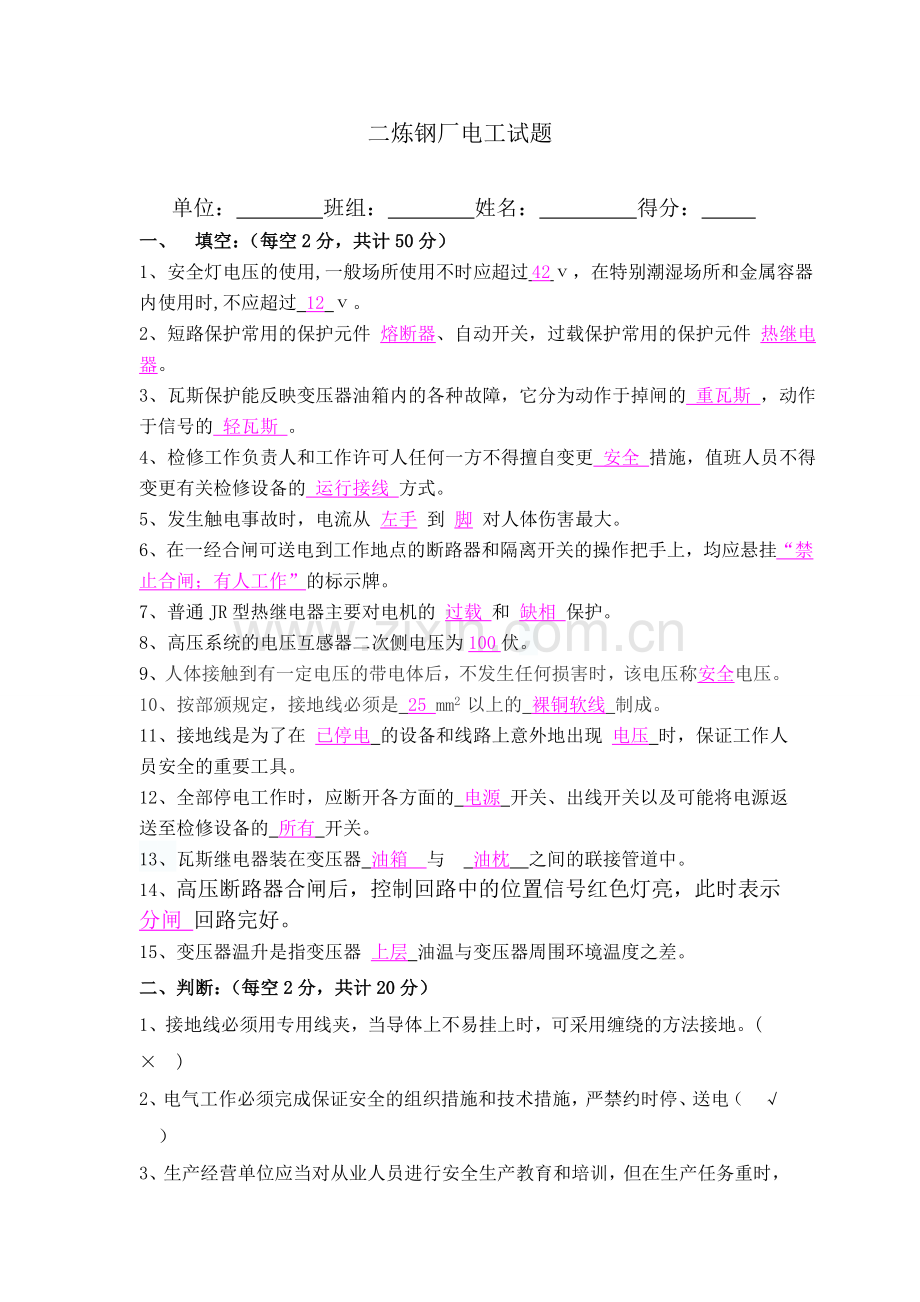

1、二炼钢厂电工试题 单位: 班组: 姓名: 得分: 一、 填空:(每空2分,共计50分)1、安全灯电压的使用,一般场所使用不时应超过 42 ,在特别潮湿场所和金属容器内使用时,不应超过 12 。2、短路保护常用的保护元件 熔断器、自动开关,过载保护常用的保护元件 热继电器。3、瓦斯保护能反映变压器油箱内的各种故障,它分为动作于掉闸的 重瓦斯 ,动作于信号的 轻瓦斯 。4、检修工作负责人和工作许可人任何一方不得擅自变更 安全 措施,值班人员不得变更有关检修设备的 运行接线 方式。5、发生触电事故时,电流从 左手 到 脚 对人体伤害最大。6、在一经合闸可送电到工作地点的断路器和隔离开关的操作把手上,
2、均应悬挂“禁止合闸;有人工作”的标示牌。7、普通JR型热继电器主要对电机的 过载 和 缺相 保护。8、高压系统的电压互感器二次侧电压为100伏。9、人体接触到有一定电压的带电体后,不发生任何损害时,该电压称安全电压。10、按部颁规定,接地线必须是 25 mm2 以上的 裸铜软线 制成。11、接地线是为了在 已停电 的设备和线路上意外地出现 电压 时,保证工作人员安全的重要工具。12、全部停电工作时,应断开各方面的 电源 开关、出线开关以及可能将电源返送至检修设备的 所有 开关。13、瓦斯继电器装在变压器 油箱与 油枕之间的联接管道中。14、高压断路器合闸后,控制回路中的位置信号红色灯亮,此时表
3、示 分闸 回路完好。15、变压器温升是指变压器 上层 油温与变压器周围环境温度之差。二、 判断:(每空2分,共计20分)1、 接地线必须用专用线夹,当导体上不易挂上时,可采用缠绕的方法接地。()2、电气工作必须完成保证安全的组织措施和技术措施,严禁约时停、送电() 3、生产经营单位应当对从业人员进行安全生产教育和培训,但在生产任务重时,从业人员可以先上岗,后培训。(X) 4、在使用手持电动工具及其他电气设备的过程中,如果遇到临时停电,应断开电源。()5、我厂10KV开关柜采用的是中置式金属封闭开关柜,较为安全,可以一人单独为用电设备停、送电。()6、在检修场所对邻近的带电设备装设临时遮栏,是用
4、来防止工作人员误碰带电设备保证安全的组织措施。() 7、接临时负载,应装有专用的隔离开关(刀闸)和熔断器()8、电气设备停电后,在没有断开电源开关和采取安全措施以前,不得触及设备或进入设备的遮栏以内,以免发生人身触电事故()9、触电急救时,救护人员不可直接用手、其他金属及潮湿的物体作为救护工具,而应使用适当的绝缘用具。救护人最好用一只手操作,以防自己触电()10、工作人员可以移动或拆除遮拦(围栏)、标示牌()三、简述题(每题10分,共20分)1、运行中的变压器应做哪些巡视检查? 答:、声音是否正常;、检查变压器有无渗油、漏油现象、油的颜色及油位是否正常;、呼吸器内硅胶是否变色;、变压器的电流和温度是否超过允许值;、变压器套管是否清洁,有无破损裂纹和放电痕迹;、变压器接地是否良好。2、试述验电的三个步骤。答:验电的三个步骤为:(1)验电前应将验电笔在带电的设备上验电,证实验电笔是否良好。(2)在设备进出线两侧逐相进行验电,不能只验一相。(3)验明无电压后再把验电笔在带电设备上复核是否良好。四、画图题(10分)试画出烤包器卷扬电机控制原理图(要求:画出限位开关、标明各元件符号) 本图未标明限位开关,限位XW1为上限位,XW2为下限位。
