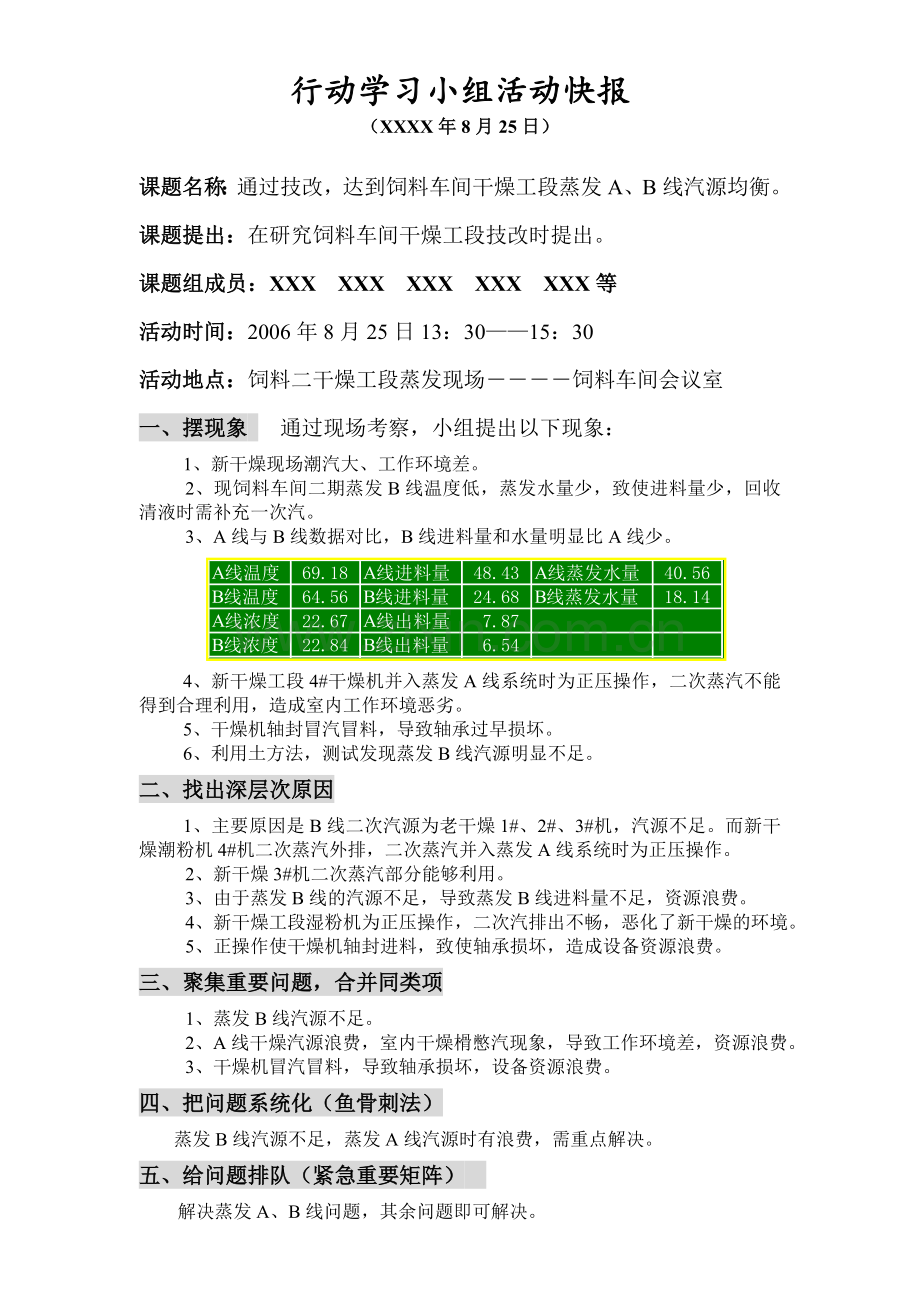

行动学习小组活动快报
（XXXX年8月25日）

课题名称：通过技改，达到饲料车间干燥工段蒸发A、B线汽源均衡。
课题提出：在研究饲料车间干燥工段技改时提出。
课题组成员：XXX XXX XXX XXX XXX等
活动时间：2006年8月25日13：30——15：30
活动地点：饲料二干燥工段蒸发现场――――饲料车间会议室
一、摆现象 通过现场考察，小组提出以下现象：
1、新干燥现场潮汽大、工作环境差。
2、现饲料车间二期蒸发B线温度低，蒸发水量少，致使进料量少，回收清液时需补充一次汽。
3、A线与B线数据对比，B线进料量和水量明显比A线少。

4、新干燥工段4#干燥机并入蒸发A线系统时为正压操作，二次蒸汽不能得到合理利用，造成室内工作环境恶劣。
5、干燥机轴封冒汽冒料，导致轴承过早损坏。
6、利用土方法，测试发现蒸发B线汽源明显不足。
二、找出深层次原因
1、主要原因是B线二次汽源为老干燥1#、2#、3#机，汽源不足。而新干 燥潮粉机4#机二次蒸汽外排，二次蒸汽并入蒸发A线系统时为正压操作。
2、新干燥3#机二次蒸汽部分能够利用。
3、由于蒸发B线的汽源不足，导致蒸发B线进料量不足，资源浪费。
4、新干燥工段湿粉机为正压操作，二次汽排出不畅，恶化了新干燥的环境。
5、正操作使干燥机轴封进料，致使轴承损坏，造成设备资源浪费。
三、聚集重要问题，合并同类项
1、蒸发B线汽源不足。
2、A线干燥汽源浪费，室内干燥榾憋汽现象，导致工作环境差，资源浪费。
3、干燥机冒汽冒料，导致轴承损坏，设备资源浪费。
四、把问题系统化（鱼骨刺法）
蒸发B线汽源不足，蒸发A线汽源时有浪费，需重点解决。
五、给问题排队（紧急重要矩阵）
解决蒸发A、B线问题，其余问题即可解决。

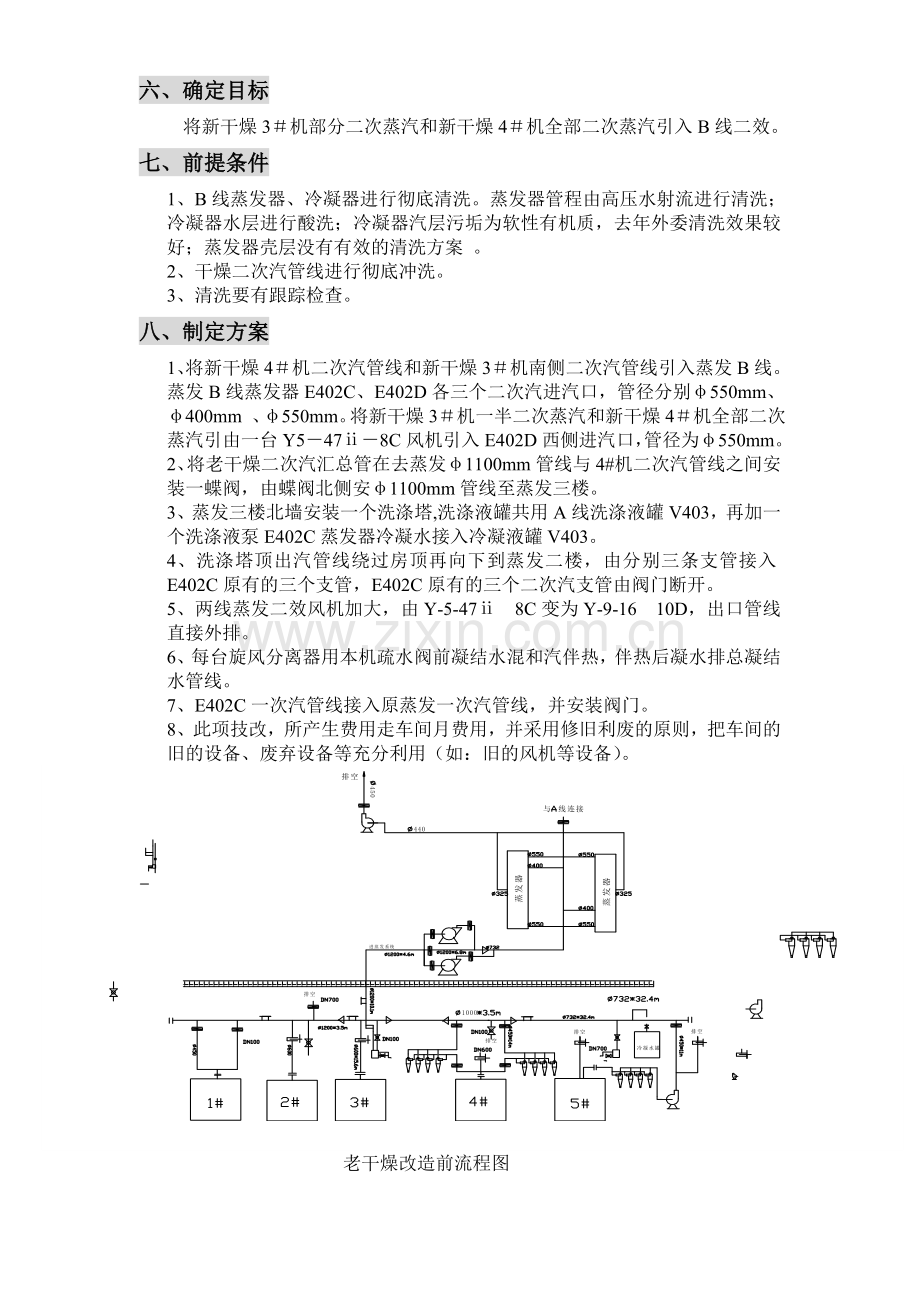

六、确定目标
将新干燥3＃机部分二次蒸汽和新干燥4＃机全部二次蒸汽引入B线二效。
七、前提条件
1、B线蒸发器、冷凝器进行彻底清洗。蒸发器管程由高压水射流进行清洗；冷凝器水层进行酸洗；冷凝器汽层污垢为软性有机质，去年外委清洗效果较好；蒸发器壳层没有有效的清洗方案 。
2、干燥二次汽管线进行彻底冲洗。
3、清洗要有跟踪检查。
八、制定方案
1、将新干燥4＃机二次汽管线和新干燥3＃机南侧二次汽管线引入蒸发B线。蒸发B线蒸发器E402C、E402D各三个二次汽进汽口，管径分别φ550mm、 φ400mm 、φ550mm。将新干燥3＃机一半二次蒸汽和新干燥4＃机全部二次蒸汽引由一台Y5－47ⅱ－8C风机引入E402D西侧进汽口，管径为φ550mm。
2、将老干燥二次汽汇总管在去蒸发φ1100mm管线与4#机二次汽管线之间安装一蝶阀，由蝶阀北侧安φ1100mm管线至蒸发三楼。
3、蒸发三楼北墙安装一个洗涤塔,洗涤液罐共用A线洗涤液罐V403，再加一个洗涤液泵E402C蒸发器冷凝水接入冷凝液罐V403。
4、洗涤塔顶出汽管线绕过房顶再向下到蒸发二楼，由分别三条支管接入E402C原有的三个支管，E402C原有的三个二次汽支管由阀门断开。
5、两线蒸发二效风机加大，由Y-5-47ⅱ　8C变为Y-9-16　10D，出口管线直接外排。
6、每台旋风分离器用本机疏水阀前凝结水混和汽伴热，伴热后凝水排总凝结水管线。
7、E402C一次汽管线接入原蒸发一次汽管线，并安装阀门。
8、此项技改，所产生费用走车间月费用，并采用修旧利废的原则，把车间的旧的设备、废弃设备等充分利用（如：旧的风机等设备）。

老干燥改造前流程图

老干燥改造后流程图
九、技改后达到效果
1、饲料车间蒸发工段B线汽源增加。使饲料车间蒸发能力得到提高。
2、此次改造有可能由于干燥机二次汽温度过低，导致蒸发系统需补充一次汽。
3、减少清液外排，提高产品的产量、质量。为清液全回收做好准备。
十、新问题
对公司制定清液全回收进行行动学习。并对此项技改成果进行评定。
