防喷器规格及技术参数(全表).docx

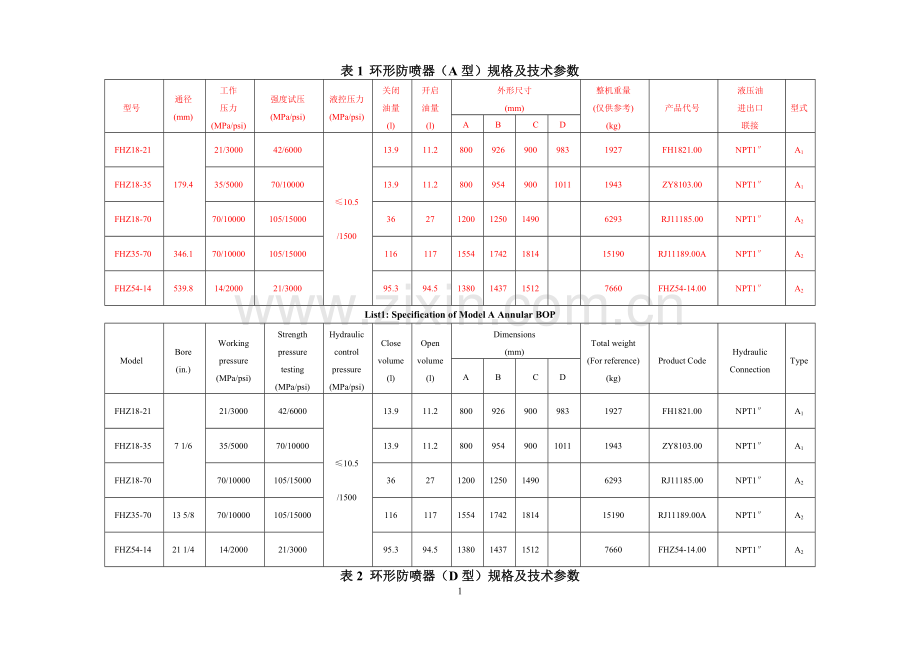

表1 环形防喷器（A型）规格及技术参数
型号
通径
(mm)
工作
压力
(MPa/psi)
强度试压
(MPa/psi)
液控压力
(MPa/psi)
关闭
油量
(l)
开启
油量
(l)
外形尺寸
(mm)
整机重量
(仅供参考)
(kg)
产品代号
液压油
进出口
联接
型式
A
B
C
D
FHZ18-21
179.4
21/3000
42/6000
≤10.5
/1500
13.9
11.2
800
926
900
983
1927
FH1821.00
NPT1″
A1
FHZ18-35
35/5000
70/10000
13.9
11.2
800
954
900
1011
1943
ZY8103.00
NPT1″
A1
FHZ18-70
70/10000
105/15000
36
27
1200
1250
1490

6293
RJ11185.00
NPT1″
A2
FHZ35-70
346.1
70/10000
105/15000
116
117
1554
1742
1814

15190
RJ11189.00A
NPT1″
A2
FHZ54-14
539.8
14/2000
21/3000
95.3
94.5
1380
1437
1512

7660
FHZ54-14.00
NPT1″
A2
List1: Specification of Model A Annular BOP
Model
Bore
(in.)
Working
pressure
(MPa/psi)
Strength
pressure
testing
(MPa/psi)
Hydraulic
control
pressure
(MPa/psi)
Close
volume
(l)
Open
volume
(l)
Dimensions
(mm)
Total weight
(For reference)
(kg)
Product Code
Hydraulic
Connection
Type
A
B
C
D
FHZ18-21
7 1/6
21/3000
42/6000
≤10.5
/1500
13.9
11.2
800
926
900
983
1927
FH1821.00
NPT1″
A1
FHZ18-35
35/5000
70/10000
13.9
11.2
800
954
900
1011
1943
ZY8103.00
NPT1″
A1
FHZ18-70
70/10000
105/15000
36
27
1200
1250
1490

6293
RJ11185.00
NPT1″
A2
FHZ35-70
13 5/8
70/10000
105/15000
116
117
1554
1742
1814

15190
RJ11189.00A
NPT1″
A2
FHZ54-14
21 1/4
14/2000
21/3000
95.3
94.5
1380
1437
1512

7660
FHZ54-14.00
NPT1″
A2
表2 环形防喷器（D型）规格及技术参数
型号
通径
(mm)
工作
压力
(MPa/psi)
强度试压
(MPa/psi)
液控压力
(MPa/psi)
关闭
油量
(l)
开启
油量
(l)
外形尺寸
(mm)
整机
重量
(kg)
产品代号
液压油
进出口
联接
A
B
C
D
E
F
FH18-35
179.4
35/5000
70/10000
≤10.5/1500
21
15
745
797
169
309
31
231
1520
RJ11168.00
NPT1″
FH23-21
228.6
21/3000
42/6000
34
22.8
902
838
128
494
48
260
2398
RJ11143.00
NPT1″
FH23-35
35/5000
70/10000
42
33
1016
860
110
500
72
262
2986
F9303.00
NPT1″
FH28-21
279.4
21/3000
42/6000
50
39
1014
870
152
529
52
290
2950
RJ11150.00
NPT1″
FH28-35
35/5000
70/10000
56
72
1146
1110
242
676
74
313
4675
RJ11135.00
NPT1″
FH35-35
346.1
35/5000
70/10000
94
69
1271
1150
200
670
85
340
6415
F35.00
NPT1″
注：以上所列技术参数为基本型。
List2: Specification of Model D Annular BOP
Model
Bore
(in.)
Working
pressure (MPa/psi)
Strength
pressure
testing
(MPa/psi)
Hydraulic
control
pressure
(MPa/psi)
Close
volume
(l)
Open
volume
(l)
Dimensions
(mm)
Total weight
(kg)
Product code
Hydraulic
connection
A
B
C
D
E
F
FH18-35
7 1/16
35/5000
70/10000
≤10.5/1500
21
15
745
797
169
309
31
231
1520
RJ11168.00
NPT1″
FH23-21
9
21/3000
42/6000
34
22.8
902
838
128
494
48
260
2398
RJ11143.00
NPT1″
FH23-35
35/5000
70/10000
42
33
1016
860
110
500
72
262
2986
F9303.00
NPT1″
FH28-21
11
21/3000
42/6000
50
39
1014
870
152
529
52
290
2950
RJ11150.00
NPT1″
FH28-35
35/5000
70/10000
56
72
1146
1110
242
676
74
313
4675
RJ11135.00
NPT1″
FH35-35
13 5/8
35/5000
70/10000
94
69
1271
1150
200
670
85
340
6415
F35.00
NPT1″

表3 RSC型闸板防喷器规格及技术参数
型号
通径
(mm)
工作
压力
(MPa/psi)
强度试压
(MPa/psi)
液控压力
(MPa/psi)
活塞
直径
(mm)
油缸开启
腔容积
(l)
油缸关闭
腔容积
(l)
锁紧
方式
整机重量
(kg)
(仅供参考)
外形尺寸
(mm)
联结方式
L
W
H
上端
下端
FZ35-14
346.1
14/2000
28/4000
8.4-10.5/
1200-1500
160
2×2.8
2×3.55
手
动
1360
2400
720
335
栽丝
法兰
FZ54-14
539.8
21/3000
250
2×11.65
2×13.65
4725
3206
1180
705
栽丝
法兰
2FZ54-14
4×11.65
4×13.65
8980
3206
1180
1155
栽丝
法兰
FZ18-21
179.4
21/3000
42/6000
160
2×1.6
2×2
798
1520
540
280
栽丝
栽丝
2FZ18-21
4×1.6
4×2
1660
1520
540
566
栽丝
栽丝
FZ23-21
228.6
140
2×1.96
2×2.36
820
1708
580
280
栽丝
栽丝
2FZ23-21
4×1.96
4×2.36
1800
1726
595
700
栽丝
法兰
FZ28-21
279.4
220
2×5.2
2×6
1840
2070
675
690
栽丝
法兰
2FZ28-21
4×5.2
4×6
3560
2070
970
1070
栽丝
法兰
FZ28-21
(剪切闸板)
300
2×13
2×12.1
2143
2448
812
690
栽丝
法兰
2FZ28-21
(剪切闸板)
2×5.2(上腔)
2×13 (下腔)
2×6 (上腔)
2×12.1(下腔)
3865
2448
812
800
栽丝
法兰
FZ35-21
346.1
220
2×5.85
2×6.65
2020
2400
780
550
栽丝
法兰
2FZ35-21
4×5.85
4×6.65
3620
2400
879
790
栽丝
栽丝
FZ53-21
527.1
31.5/4500
250
2×11.65
2×13.65
5365
3206
1180
1100
法兰
法兰
2FZ53-21
2×11.65
4×13.65
8980
3206
1180
1155
栽丝
法兰
FZ18-35
179.4
35/5000
70/10000
160
2×1.6
2×2
900
1520
540
450
栽丝
法兰
2FZ18-35
4×1.6
4×2
1660
1520
540
566
栽丝
栽丝

List3: Specification of Model RSC Ram BOP
Model
Bore
(in.)
Working
pressure
(MPa/psi)
Strength
pressure
testing
(MPa/psi)
Hydraulic
control
pressure
(MPa/psi)
Piston
bore
(mm)
Open
volume
(l)
Close
volume
(l)
Locking type
Total weight
(kg)
(reference)
Dimensions
(mm)
Connection
L
W
H
Top
Bottom
FZ35-14
13 5/8
14/2000
28/4000
8.4-10.5/
1200-1500
160
2×2.8
2×3.55
Manual
1360
2400
720
335
Studded
Flanged
FZ54-14
21 1/4
21/3000
250
2×11.65
2×13.65
4725
3206
1180
705
Studded
Flanged
2FZ54-14
4×11.65
4×13.65
8980
3206
1180
1155
Studded
Flanged
FZ18-21
7 1/16
21/3000
42/6000
160
2×1.6
2×2
798
1520
540
280
Studded
Studded
2FZ18-21
4×1.6
4×2
1660
1520
540
566
Studded
Studded
FZ23-21
9
140
2×1.96
2×2.36
820
1708
580
280
Studded
Studded
2FZ23-21
4×1.96
4×2.36
1800
1726
595
700
Studded
Flanged
FZ28-21
11
220
2×5.2
2×6
1840
2070
675
690
Studded
Flanged
2FZ28-21
4×5.2
4×6
3560
2070
970
1070
Studded
Flanged
FZ28-21
(Shear Ram)
300
2×13
2×12.1
2143
2448
812
690
Studded
Flanged
2FZ28-21
(Shear Ram)
2×5.2
(Top cavity)
2×13
(Bottom cavity)
2×6
(Top cavity)
2×12.1
(Bottom cavity)
3865
2448
812
800
Studded
Flanged
FZ35-21
13 5/8
220
2×5.85
2×6.65
2020
2400
780
550
Studded
Flanged
2FZ35-21
4×5.85
4×6.65
3620
2400
879
790
Studded
Studded
FZ53-21
20 3/4
31.5/4500
250
2×11.65
2×13.65
5365
3206
1180
1100
Flanged
Flanged
2FZ53-21
2×11.65
4×13.65
8980
3206
1180
1155
Studded
Flanged
FZ18-35
7 1/16
35/5000
70/10000
160
2×1.6
2×2
900
1520
540
450
Studded
Flanged
2FZ18-35
4×1.6
4×2
1660
1520
540
566
Studded
Studded

续表3 RSC闸板防喷器规格及技术参数
型号
通径
(mm)
工作
压力
(MPa/psi)
强度试压
(MPa/psi)
液控压力
(MPa/psi)
活塞
直径
(mm)
油缸
开启
腔容积
(l)
油缸
关闭
腔容积
(l)
锁紧方式
整机重量
(kg)
(仅供参考)
外形尺寸
(mm)
联结方式
L
W
H
上端
下端
FZ23-35
228.6
35/5000
70/10000
8.4-10.5/
1200-1500
220
2×4.4
2×5
手
动
1735
2027
760
560
栽丝
法兰
2FZ23-35
4×4.4
4×5
2912
2027
760
782
栽丝
栽丝
FZ28-35
279.4
220
2×5.15
2×5.9
2260
2110
780
660
栽丝
法兰
2FZ28-35
4×5.15
4×5.9
4250
2110
780
830
栽丝
栽丝
FZ35-35
346.1
250
2×8.25
2×8.95
4786
2400
920
710
栽丝
法兰
2FZ35-35
4×8.25
4×8.25
6150
2400
920
1360
法兰
法兰
FZ23-70
228.6
70/10000
105/15000
250
2×5.38
2×6.08
3350
1958
915
925
法兰
法兰
2FZ23-70
4×5.38
4×6.08
6080
1958
915
1345
法兰
法兰
FZ28-70
279.4
250
2×7
2×7.7
4870
2250
1020
1040
法兰
法兰
2FZ28-70
4×7
4×7.7
7730
2250
1020
1470
法兰
法兰
FZ35-70
346.1
340
2×14.7
2×16.6
6377
2670
1240
960
栽丝
法兰
2FZ35-70
4×14.7
4×16.6
11950
2670
1240
1485
栽丝
法兰
注：以上所列技术参数为基本型。
List3: Specification of Model RSC Ram BOP
Model
Bore
(in.)
Working
pressure
(MPa/psi)
Strength
pressure
testing
(MPa/psi)
Hydraulic
control
pressure
(MPa/psi)
Piston
bore
(mm)
Open
volume
(l)
Close
volume
(l)
Locking
type
Total weight
(kg)
(For reference)
Dimensions
(mm)
Connection
L
W
H
Top
Bottom
FZ23-35
9
35/5000
70/10000
8.4-10.5/
1200-1500
220
2×4.4
2×5
Manual
1735
2027
760
560
Studded
Flanged
2FZ23-35
4×4.4
4×5
2912
2027
760
782
Studded
Studded
FZ28-35
11
220
2×5.15
2×5.9
2260
2110
780
660
Studded
Flanged
2FZ28-35
4×5.15
4×5.9
4250
2110
780
830
Studded
Studded
FZ35-35
13 5/8
250
2×8.25
2×8.95
4786
2400
920
710
Studded
Flanged
2FZ35-35
4×8.25
4×8.25
6150
2400
920
1360
Flanged
Flanged
FZ23-70

9
70/10000
105/15000
250
2×5.38
2×6.08
3350
1958
915
925
Flanged
Flanged
2FZ23-70
4×5.38
4×6.08
6080
1958
915
1345
Flanged
Flanged
FZ28-70
11
250
2×7
2×7.7
4870
2250
1020
1040
Flanged
Flanged
2FZ28-70
4×7
4×7.7
7730
2250
1020
1470
Flanged
Flanged
FZ35-70
13 5/8
340
2×14.7
2×16.6
6377
2670
1240
960
Studded
Flanged
2FZ35-70
4×14.7
4×16.6
11950
2670
1240
1485
Studded
Flanged
表4 RSF型板防喷器格及技术参数
型号
通径
(mm)
工作压力
(MPa/psi)
强度试压
(MPa/psi)
液控压力
(MPa/psi)
活塞
直径
(mm)
油缸
开启
腔容积
(l)
油缸
关闭
腔容积
(l)
锁紧方式
整机重量
（kg）
外形尺寸 (mm)
联结方式
L
W
H
上端
下端
FZ18-70
179.4
70/10000
105/15000
8.4-10.5/
1200-1500
200
2×2.75
2×2.75
手动
1179
2054
510
550
法兰
法兰
2FZ18-70
4×2.75
4×2.75
2177
2054
510
870
栽丝
法兰
FZ18-105
105/15000
157.5/22500
250
2×7
2×7.5
2520
1976
690
858
法兰
法兰
2FZ18-105
4×7
4×7.5
4590
1976
690
1278
法兰
法兰
FZ35-35
346.1
35/5000
70/10000
340
2×10
2×11
4000
3380
856
680
法兰
法兰
2FZ35-35
4×10
4×11
6060
3380
856
1206
法兰
法兰
FZ35-105
105/15000
157.5/22500
340
37
42
8260
3065
1115
1053
栽丝
法兰
2FZ35-105
2×37
2×42
14930
3065
1115
1700
栽丝
法兰
FZ28-105
279.4
34
34
7500
2200
1030
910
栽丝
法兰
2 FZ28-105
2×34
2×34
13500
2200
1030
1490
栽丝
法兰
注：以上所列技术参数为基本型。
List4: Specification of Model RSC Ram BOP
Model
Bore
(in.)
Working
pressure (MPa/psi)
Strength
pressure
testing
(MPa/psi)
Hydraulic
control
pressure
(MPa/psi)
Piston
bore
(mm)
Open
volume
(l)
Close
volume
(l)
Locking type
Total weight
（kg）
(For reference)
Dimensions
(mm)
Connection
L
W
H
Top
Bottom
FZ18-70
7 1/16
70/10000
105/15000
8.4-10.5/
1200-1500
200
2×2.75
2×2.75
Manual
1179
2054
510
550
Flanged
Flanged
2FZ18-70
4×2.75
4×2.75
2177
2054
510
870
Studded
Flanged
FZ18-105
105/15000
157.5/22500
250
2×7
2×7.5
2520
1976
690
858
Flanged
Flanged
2FZ18-105
4×7
4×7.5
4590
1976
690
1278
Flanged
Flanged
FZ35-35
13 5/8
35/5000
70/10000
340
2×20
2×22
4000
3380
856
680
Flanged
Flanged
2FZ35-35
4×20
4×22
6060
3380
856
1206
Flanged
Flanged
FZ35-105
105/15000
157.5/22500
2×37
2×42
8260
3065
1115
1053
Studded
Flanged
2FZ35-105
4×37
4×42
14930
3065
1115
1700
Studded
Flanged
FZ28-105
11
34
34
7500
2200
1030
910
Studded
Flanged
2FZ28-105
2×34
2×34
13500
2200
1030
1490
Studded
Flanged
表5 RSL型板防喷器格及技术参数
型号
通径
(mm)
工作
压力
(MPa/psi)
强度试压
(MPa/psi)
液控压力
(MPa/psi)
活塞
直径
(mm)
油缸开启
腔容积
(l)
油缸关闭
腔容积
(l)
锁紧
方式
整机重量
(kg)
(仅供参考)
外形尺寸
(mm)
联结方式
L
W
H
上端
下端
FZ18-21
179.4
21/3000
42/6000
8.4-10.5/
1200-1500
150
2×2.9
2×3.3
手动
383
1400
380
452
法兰
法兰
2FZ18-21
4×2.9
4×3.3
770
1400
380
642
法兰
法兰
FZ18-35
35/5000
70/10000
150
2×2.9
2×3.3
493
1400
395
526
法兰
法兰
2FZ18-35
4×2.9
4×3.3
837
1400
395
738
法兰
法兰
注：以上所列技术参数为基本型。
List5: Specification of Model RSL Ram BOP
Model
Bore
(in.)
Working
pressure
(MPa/psi)
Strength
pressure
testing
(MPa/psi)
Hydraulic
control
pressure
(MPa/psi)
Piston
bore
(mm)
Open
volume
(L)
Close
volume
(L)
Locking type
Total weight
(kg)
(For reference)
Dimensions
(mm)
Connection
L
W
H
Top
Bottom
FZ18-21
7 1/16
21/3000
42/6000
8.4-10.5/
1200-1500
150
2×2.9
2×3.3
Manual
383
1400
380
452
Flanged
Flanged
2FZ18-21
4×2.9
4×3.3
770
1400
380
642
Flanged
Flanged
FZ18-35
35/5000
70/10000
150
2×2.9
2×3.3
493
1400
395
526
Flanged
Flanged
2FZ18-35
4×2.9
4×3.3
837
1400
395
738
Flanged
Flanged

型号
通径
(mm)
工作压力 (MPa/psi)
强度试压
(MPa/psi)
锁紧
方式
整机重量
(kg)
(仅供参考)
外形尺寸
(mm)
联结方式
L
W
H
上端
下端
SFZ18-21
179.4
21/3000
42/6000
手动
344
1190
380
450
法兰
法兰
SFZ18-35
35/5000
70/10000
403
1190
395
556
法兰
法兰

Model
Bore
(in.)
Working
pressure
(MPa/psi)
Strength
pressure
testing
(MPa/psi)
Locking
type
Total weight
(kg)
(For reference)
Dimensions
(mm)
Connection
L
W
H
Top
Bottom
SFZ18-21
7 1/16
21/3000
42/6000
Manual
344
1190
380
450
Flanged
Flanged
SFZ18-35
35/5000
70/10000
403
1190
395
556
Flanged
Flanged

8
