统赢電腦科技股份有限公司沖模部作業標准
第二部分
折刀＆滾軸設計標准
編號
Wen215
第3頁
技朮資料
共3頁
版次
R00
日期
2001/5/6

一．目的： 返回主頁
推行作業標准化﹐實現模具設計快速統一。
二．適用范圍：
WINWIN精密沖模設計處。
三. 作業內容：

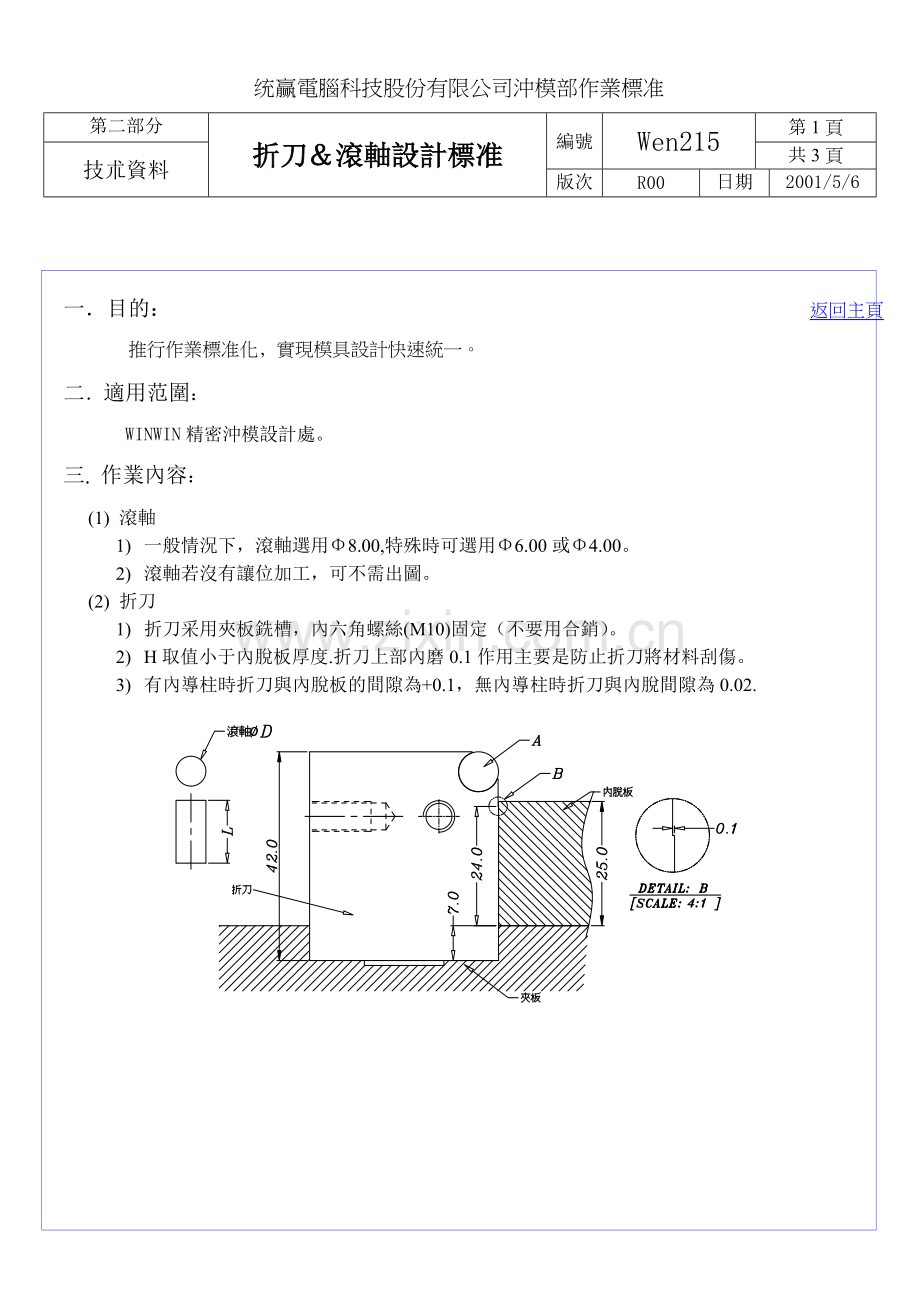

(1) 滾軸
1) 一般情況下，滾軸選用Φ8.00,特殊時可選用Φ6.00或Φ4.00。
2) 滾軸若沒有讓位加工，可不需出圖。
(2) 折刀
1) 折刀采用夾板銑槽，內六角螺絲(M10)固定（不要用合銷）。
2) H取值小于內脫板厚度.折刀上部內磨0.1作用主要是防止折刀將材料刮傷。
3) 有內導柱時折刀與內脫板的間隙為+0.1，無內導柱時折刀與內脫間隙為0.02.

(3) 滾軸溝槽加工詳細圖 返回主頁

　　(4) 折彎模具中，當產品的折彎高度低于5.0mm,或其它原因無法用滾軸折彎時,可采用倒圓角的
方式折彎,試模完成后在R角處鍍硬鉻,以保証其強度。如圖＜A＞

返回主頁
※※※ WINWIN公司沖模部機密文件﹐非經允許禁止翻印 ※※※
