人防设计知识讲解.ppt

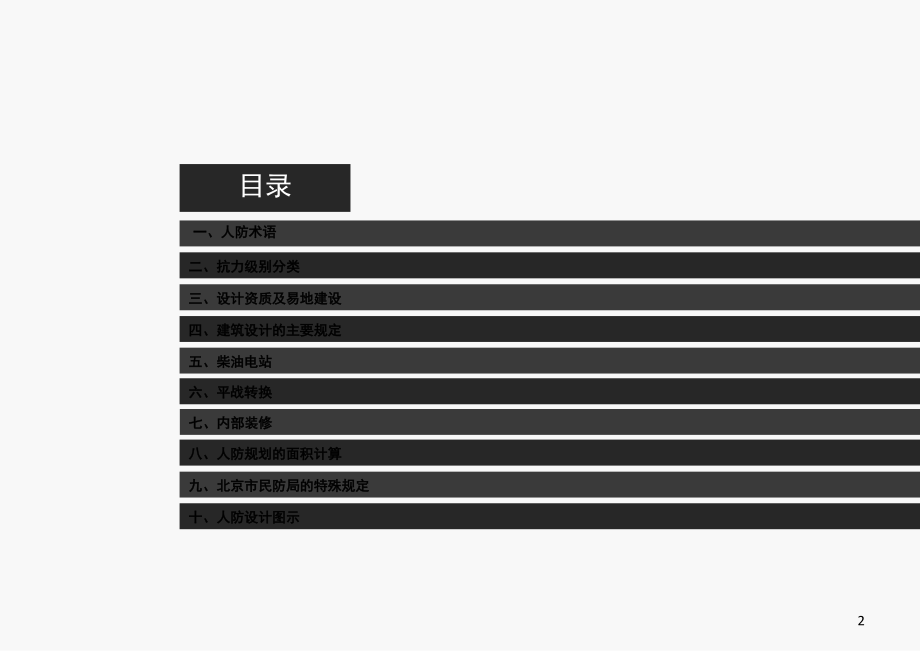

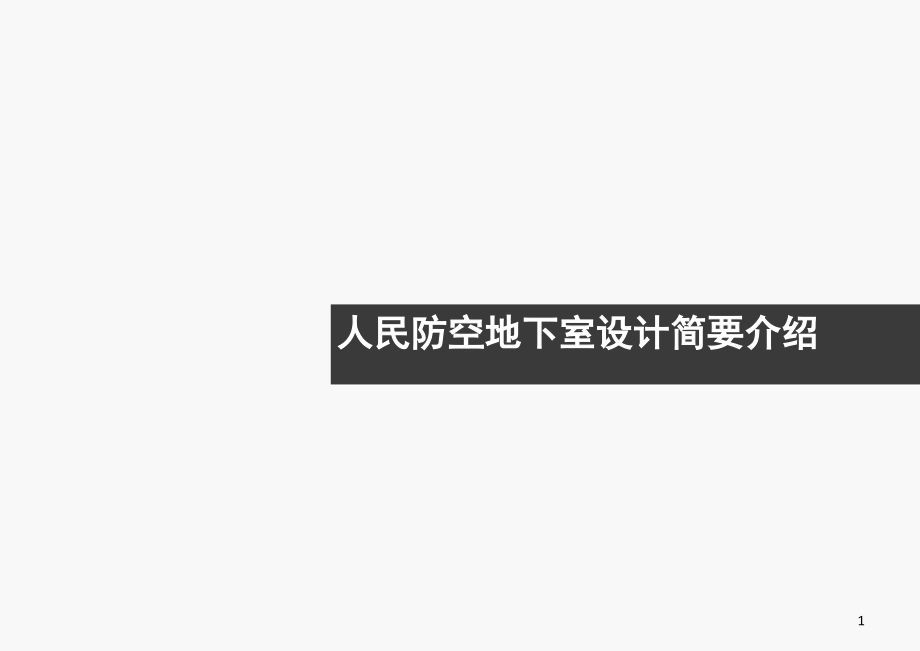

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,人民防空地下室设计简要介绍,1,目录,一、人防术语,三、设计资质及易地建设,五、柴油电站,六、平战转换,四、建筑设计的主要规定,二、抗力级别分类,七、内部装修,八、人防规划的面积计算,九、北京市民防局的特殊规定,十、人防设计图示,2,一、人防术语,防空地下室：具有,预定战时防空功能,的地下室。,防空地下室：具有,预定战时防空功能,的地下室。,3,防空地下室：具有,预定战时防空功能,的地下室。,全埋式,防空地下室,非全埋式,防空地下室,4,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,平时：,和平时期,战时：,战争时期,临战：,明确进入战前准备时期,5,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,医疗救护工程：,战时对伤员独立进行早期救治工作的人防工程，分为：中心医院、急救医院、救护站等,防空专业队工程：,保障防空专业队掩蔽和执行任务的人防工程，一般称防空专业队掩蔽所。分为：专业队队员掩蔽部和专业队装备（车辆）掩蔽部两部分,6,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,人员掩蔽工程：,保证人员掩蔽的人防工程，分为两等：一等人员掩蔽所、二等人员掩蔽所。,一等人员掩蔽所：,指战时坚持工作的政府机关、生活保障部门等战时有人员出入要求的人员掩蔽工程,二等人员掩蔽所：,指战时留城的普通居民掩蔽所,配套工程：,常见的是人防物资库、人防,汽车,库、区域电站等,7,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,主体：,最里面一道密闭门以内的部分,清洁区：,满足抗爆和防毒要求的区域,染毒区：,满足抗爆可以染毒,防护单元：,防护设施和内部设别都能自成体系的使用空间,抗爆单元：,防护单元中，用抗爆隔墙分隔的使用空间,8,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,防护单元与抗爆单元,9,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,抗爆挡,墙,、抗爆隔墙：,相邻抗爆单元之间 应设置抗爆隔墙。相邻抗爆单元之间应至少设置一个连通口。在连同口处，应设抗爆挡墙，不影响平时使用处设,120,厚现浇钢筋砼，影响平时使用时,临战砌筑，,材料厚度符合以下要求：,A.120,厚预制钢筋砼构件,B.,最小,500,厚砂袋堆垒，高度大于,1800,10,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,外墙：,一侧室内，另一侧室外岩土,11,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,临空墙：,一侧防空地下室内部，一侧直接受空气冲击波作用,12,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,口部：,只最里面一道密闭门以外部分，包括：扩散室、密闭通道、防毒通道、洗消间、简易洗消间、除尘室、滤毒室、竖井、防护密闭门以外的通道等,13,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,室内出入口：,通道出地面段，位于防空地下室上部建筑投影范围以内的出入口,14,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,室外出入口：,通道出地面段，位于防空地下室上部建筑投影范围以外的出入口,15,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,防护密闭门：,能挡冲击波，又能阻挡毒剂的门,密闭门：,只能阻挡毒剂的门,消波设施：,削弱冲击波压力的防护设施，扩散室或扩散箱,滤毒室：,通风滤毒设备房,洗消间：,染毒人员清洗用，由脱衣室、淋浴室、检查穿衣室组成,简易洗消间：,清除局部有害物，只设一间单独房间或把防毒通道适当扩大,16,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,密闭通道：,密闭隔绝，阻挡毒剂的密闭空间，室外染毒时不,允许出入,通向室外,通向室内楼梯,通向竖井,17,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,简易洗消间,洗消间,防毒通道：,能通风换气，依靠超压排风阻挡毒剂进入室内，室外染毒时允许出入,18,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,口部建筑：,室外出入口出地面段上方的小型地面建筑物,，可以做成轻型建筑，也可以按防倒塌棚架修建,防倒塌棚架：,出入口处地面段上方，防止口部堵塞的棚架,19,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,防爆地漏,：,战时能防止冲击波和毒剂等进入防空地下室室内的地漏,防爆波电缆井：,能防止冲击波沿电缆侵入防空地下室室内的电缆井,超压排风：,靠室内正压排除室内废气,自动排气活门：,超压自动排气活门的简称。,能直接抗冲击波作用的自动排气活门，又叫“防爆波活门”,内部电站：,设置在防空地下室内部的柴油电站，分为固定电站和移动电站两种,20,人防术语,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,掩蔽面积,：,供掩蔽人员、物资、车辆使用的有效面积。其值为与防护密闭门和防爆波活门相连接的临空墙、外墙,外边缘,形成的建筑面积,扣除结构面积,和,下列各部分面积,后剩余面积,A.,口部房间、防毒通道、密闭通道面积,B.,通风、给排水、供电、防化、通信等设备房间面积,C.,厕所、盥洗室面积,21,二,、,抗力级别分类,防空地下室,分为：,甲类、乙类,防空地下室,，应由当地的人防主管部门根据国家有关规定，结合当地具体情况确定,防空地下室：具有,预定战时防空功能,的地下室。,22,抗力级别,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,甲类防空地下室：,满足战时对核武器、常规武器、生化武器的防护要求,乙类防空地下室：,满足战时对常规武器、生化武器的防护要求,防常规武器抗力级别：,5,级、,6,级（简称常,5,级、常,6,级）,防核武器抗力级别：,4,级、,4B,级、,5,级、,6,级和,6B,级（简称核,4,级、核,4B,级、核,5,级、核,6,级和核,6B,级）,23,抗力级别,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,甲类防空地下室,：,一般称为核,5,常,5,级或核,6,常,6,级,乙类防空地下室,：,一般称为常,5,级或常,6,级,具体项目防空地下室的设置级别（甲类或乙类）和种类（医疗队、专业队、人员掩蔽、物资库、汽车库等），是由当地,人防主管部门,统一规定，一般中等城市以上都会有防核武器的要求,24,三,、,设计资质及易地建设,防空地下室：具有,预定战时防空功能,的地下室。,25,设计资质及易地建设,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,设计资质：,有建筑甲级资质的设计公司可以设计核,5,级常,5,级、核,6,级常,6,级、核,6B,级常,6,级甲类防空地下室，常,5,级、常,6,级乙类防空地下室；包括：防空专业队队员掩蔽部、防空专业队装备掩蔽部、一等人员掩蔽所、二等人员掩蔽所、人防物资库、人防汽车库；医疗救护中心、人防指挥所等,4,级、,4B,级,防空地下室,专业很强，一般,由人防专业院设计,26,抗力级别,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,设计费用：,在北京地区的项目一般是甲级资质的设计公司自己做人防设计，大部分外地项目都是由甲方直接委托当地人防专业院或由设计院提供有人防设计资质的设计院合作；此部分费用一般由甲方单签，如果包含在总的设计费里，签合同时要核算清楚此部分费用，大概费用按人防面积计算约,50100,元,/m2,27,抗力级别,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,人防易地建设：,由于地形、结构、施工等条件限制，不宜修建时，可以易地单建掘开式人防工程，一般易地建设费按小区总建筑面积计算约,2550,元,/m2,，按人防建筑面积计算约,10001600,元,/m2,，各地要求不同，,需要,甲方咨询当地民防局，北京是按人防建筑面积计算约,1600,元,/m2,28,四,、建筑设计的主要规定,防空地下室：具有,预定战时防空功能,的地下室。,29,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,1,、要考虑平战结合,：,尽量减少对平时使用的影响，又能保证战时的安全，设计中可以采用平战转换措施,2,、地上管线设置：,与防空地下室无关的上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室,3,、染毒区一般包括：,扩散室、密闭通道、防毒通道、除尘室、滤毒室、洗消间、简易洗消间,30,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,4,、面积标准：,可以按表,3.2.1-2,算出掩蔽的人员数量,31,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,5,、防护单元和抗爆隔墙,（,1,）上部建筑层数,9,层（包括上部无建筑），,执行,表,3.2.6,32,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,（,2,）上部建筑层数,10,层，可不划分防护单元和抗爆单元,（,3,）相邻抗爆单元应设抗爆隔墙，一般用砂袋堆垒，断面为梯形，最小厚度,500,，临战砌筑，详见图,3.2.7,33,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,（,4,）相邻防护单元应设防护单元隔墙，甲类厚度按结构计算结果定，乙类常,5,级,250mm,，常,6,级,200mm,34,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,6,、防护单元连通口,墙,的,两侧都设防护密闭门的门框墙厚度,500,，图,3.2.10,35,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,7,、顶板底面高出室外地坪的,要求,（,1,）上部建筑为钢筋混凝土结构的甲类,防空地下室,，顶板不得高处室外地坪；,（,2,）上部建筑为砌体结构的甲类,防空地下室,，顶板可高处室外地坪，核,5,级,500mm,；核,6,级、核,6B,级,1000mm,且高出部分外墙必须满足战时防常规武器爆炸、密闭、墙体防护厚度等各项防要求,（,3,）乙类防空地下室的顶板高处室外地面的高度不得大于该地下室净高的,1/2,，且高出部分外墙要求同第（,2,）条,详见下图,36,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,顶板底面高出室外地坪的,要求，,为强制性条文，必须严格遵守,37,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,8,、出入口,数量,（,1,）每个防护单元两个以上出入口（不含竖井式和单元连通口），其中至少一个室外出入口,（,2,）两个相邻防护单元均为人员掩蔽或一个人员掩蔽一个物资库时可以共用一个室外出入口,（,3,）两个相邻防护单元均为物资库，两个物资库面积之和,6000m2,时，可以共用一个室外出入口,38,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,9,、甲类防空地下室地面建筑倒塌范围,39,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,10,、出入口尺寸,（,1,）人员出入口,，图,3.3.5,（,2,）人防物资库出入口，建筑面积,2000m2,，物资进出口的门洞净宽,1500mm,，建筑面积,2000m2,，物资进出口的门洞净宽,2000mm.,40,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,11,、人防门设置数量,41,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,12,、战时出入口净宽要求,门洞净宽之和，每,100,人不小于,0.30,米，每樘门不超过,700,人，,出入口通道和楼梯净宽不小于门洞净宽，,两个防护单元共用,出入口,时，,应,按,两掩蔽入口通过的,总,人数,的每,100,人不小于,0.30,米,计算,确定,42,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,13,、临空墙厚度,（,1,）乙类各种情况均为,250mm,（,2,）独立式甲类室外出入口见表,3.3.11,43,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,（,3,）附壁式甲类室外出入口，见表,3.3.13,44,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,（,4,）,甲类,室内出入口，见表,3.3.15,45,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,14,、备用出入口,可以采用竖井式，宜与通风竖井合并设置,，竖井内设爬梯,15,、连通口,预留与其他人防工程连接的通道的连通口，一般人防主管部门会提出预留的位置要求,46,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,16,、通道数量与洗消间设置,，,表,3.3.20,47,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,17,、防毒通道设置要求,防毒通道设在排风口附近，应满足人员通过和停留，面积不宜过大，图,3.3.22,，阴影区宽度一般,1000mm,左右,48,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,18,、洗消间设计，,图,3.3.23,，淋浴器和洗脸盆个数查人民防空地下室设计规范,GB50038-2005,第,3.3.23,条,49,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,19,、简易洗消间设计,（,1,）防毒通道内,通道适当加宽设,简易洗消（一般常用），图,3.3.24-1,50,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,（,2,）换气次数满足不了时，单独设简易洗消间，图,3.3.24-2,51,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,20,、进排风口,（,1,）进排风口水平距离,10,米，进风口与柴油机排烟口,15,米或高差,6,米,（,2,）倒塌范围以外的进风口，下缘距室外地坪,0.5,米,（,3,）倒塌范围以内的进风口，下缘距室外地坪,1.0,米,（,4,）有人员使用的工程，战时排风口应设在主要出入口，战时进风口单独设置,52,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,21,、滤毒室与进风机室分开设置,滤毒室在染毒区，进风机室在清洁区，图,3.4.9,53,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,22,、洗消污水集水坑设置,主要出入口的防护密闭门外的通道内，进风口的竖井或通道内，应设置洗消污水集水坑，坑深,600mm,，容积,0.5m3,一般常用,1.0X1.0X0.6,（,0.8,）,23,、防爆波电缆井设置,应设在防空地下室室外的适当位置，一般埋于土中，位置和电气专业商量,54,建筑设计的主要规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,24,、厕所设置,（,1,）一般不常用水冲厕所，人员掩蔽、专业队队员掩蔽部、人防物资库设干厕，人防汽车库等可不设厕所；,（,2,）即使平时使用时已经设置水冲厕所，战时不需要水冲厕所的工程，也要确定便桶位置，每个便桶,1.001.40m2,，基本同普通厕卫尺寸,（,3,）厕所宜设前室,（,4,）人数比例：男女人数比例,1:1,，,（,5,）便桶数量：男每,4050,人设一个，女每,3040,人设一个,55,五,、柴油电站,柴油电站根据当地人防部门的规定设置，柴油电站宜独立设置，并与主体相连,防空地下室：具有,预定战时防空功能,的地下室。,56,柴油电站,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,固定式,柴油电站,57,六,、平战转换,平战结合的防空地下室，临战时应在规定的转换时限内完成,防空地下室：具有,预定战时防空功能,的地下室。,58,平战转换,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,1,、当转换措施中采用预制构件时，应在设计中注明：预埋件、预留孔（槽）等应在工程施工中一次就位，预制构件应与工程施工同步做好，并应设置“构件库”存放,2,、平战转换设计应与工程设计同步完成,3,、,平战结合的防空地下室，下列各项应,在工程施工、安装中,一次完成,：,A,现浇钢筋混凝土结构和构件,B,战时使用的及平战两用的出入口、连通口的防护密闭,门、密闭门,59,平战转换,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,C,战时使用的及平战两用的通风口防护设施,D,战时使用的给水引入管、排水出户管和防爆波地漏,4,、防护单元隔墙上设的平时通行口、平时通风管穿墙孔，应,15,天内转换完毕,5,、专供平时使用，临战时采用封堵措施的出入口，,3,天内转换完,60,平战转换,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,5,、采光井临战封堵，可采用全填土式或半填土式，图,3.7.9,61,七、内部装修,1,、防空地下室,顶板不应抹灰,2,、战时宜染毒的房间及通道，墙面、地面、顶面均应平整光洁，易于清洗,防空地下室：具有,预定战时防空功能,的地下室。,62,八、人防规划的面积计算,防空地下室：具有,预定战时防空功能,的地下室。,63,面积计算,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,1,、北京市民防局,适用于所有北京市管辖范围内的非中央国家机关的项目,面积计算说明：所有建筑均按建筑形式分类，指标计算与使用功能无关。,计算方法：,（,1,）十层以上（含十层）的建筑，应修建“满堂红”防空地下室，可按其第十层标准面积指标计算；,（,2,）十层（不含十层）以下，基础埋深超过,3,米（含,3,米）的建筑，应按其面积（含地下）的,3%,修建；,（,3,）十层（不含十层）以下，基础埋深不超过,3,米的建筑，应按其面积（含地下）的,2%,修建；,（,4,）单建工程（地上建筑投影范围之外的地下建筑）应按其面积的,30%,修建,注,1,：如一栋建筑既有高层又有多层，应按上述要求对建筑进行竖向分割后，分类计算应建设人防面积指标。,注,2,：为小区配套建设的中小学、幼儿园、市政站点等可不结合修建防空地下室。如上述项目与其它建筑合并设置，应将其面积指标扣除,64,面积计算,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,2,、中华人民共和国国务院机关事务管理局人民防空办公室（简称国管局人防办）,中央国家机关及所属在京单位的人民防空项目，,面积计算说明：所有建筑均按建筑形式分类，指标计算与使用功能无关，计算应建人防工程面积与人防工程实际规划无关。,计算方法：,（,1,）十层（含）以上或者基础埋深三米（含）以上部分按照地面首层建筑面积建设人民防空工程；,（,2,）十层（不含十层）以下且基础埋深小于,3,米部分，应按其地面总建筑面积的,4%,修建；,（,3,）单建工程（地上建筑投影范围之外的地下建筑）应按其总面积的,30%,修,注：如一栋建筑包含以上两项内容，应按上述要求对建筑进行竖向分割后，分类计算应建人防工程面积指标,65,面积计算,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,3,、省（市）人民政府人民防空主管部门,地方的所有项目的规定接近国管局人防办的规定，地方政府的人防部门会有当地的,设计,规定,面积计算说明：新建民用建筑应当按照下列标准修建防空地下室,以下是统一的规定，各地方规定都会有一些区别，在设计初期没有拿到地方规定时，可以按下面的规定计算,（,1,）新建,10,层（含）以上或者基础埋深,3,米（含）以上的民用建筑，按照地面首层建筑面积修建,6,级（含）以上防空地下室；,（,2,）新建除一款规定和居民住宅以外的其他民用建筑，地面总建筑面积在,2000,平方米以上的，按照地面建筑面积的,2-5%,修建,6,级（含）以上防空地下室；,66,面积计算,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,（,3,）开发区、工业园区、保税区和重要经济目标区除一款规定和居民住宅以外的新建民用建筑，按照一次性规划地面总建筑面积的,2-5%,集中修建,6,级（含）以上防空地下室；按二、三款规定的幅度具体划分：一类人民防空重点城市按照,4-5%,修建；二类人民防空重点城市按照,3-4%,修建；三类人民防空重点城市和其他城市（含县城）按照,2-3%,修建。,（,4,）新建除一款规定以外的人民防空重点城市的居民住宅楼，按照地面首层建筑面积修建,6B,级防空地下室；,（,5,）人民防空重点城市危房翻新住宅项目，按照翻新住宅地面首层建筑面积修建,6B,级防空地下室。,新建防空地下室的抗力等级和战时用途由城市（含县城）人民政府人民防空主管部门确定,67,九、北京市民防局的特殊规定,防空地下室：具有,预定战时防空功能,的地下室。,68,特殊规定,平时：和平时期,战时：战争时期,临战：明确进入战前准备时期,北京市民防局有一些规定是超出人民防空地下室设计规范,GB50038-2005,中规定要求的，主要的区别如下：,1,、,国标图集,FJ0103,中的预置构件临战封堵，是不认的，只能用防护密闭门临战封堵；理由是预制构件封堵的方式，,要,把所有的预制构件放到人防构件库，战时可能,会,构件,丢失,或没有人去完成封堵任务，所以要求不采用。,2,、,要求设置地面上的管理用房，要,设,有卫生间,3,、,要求主体地下,5,级,人员掩蔽,要设水冲厕所,69,
