流水施工方法.ppt

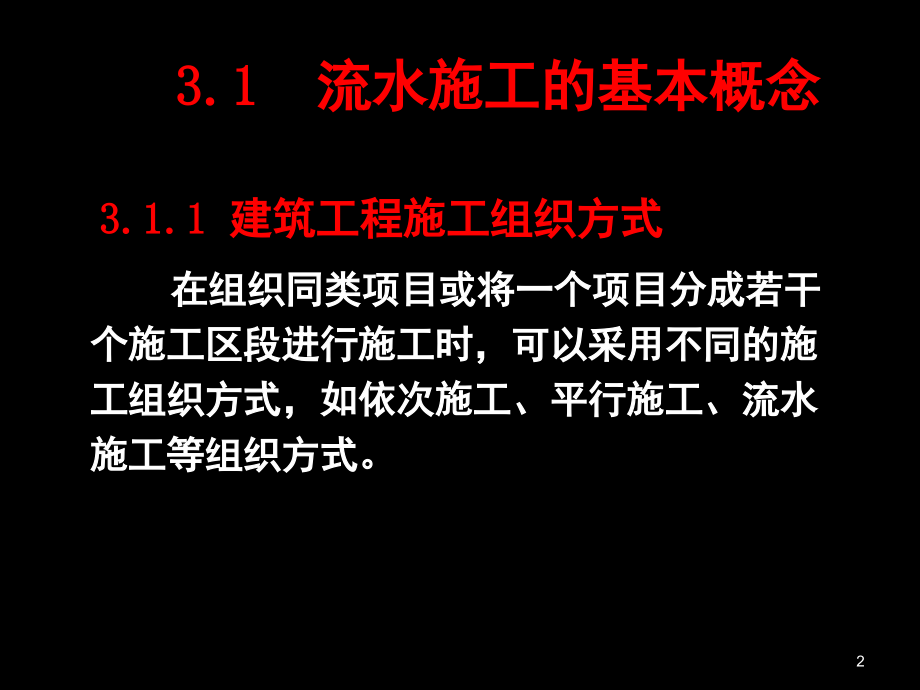

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章 流水施工方法,1.流水施工的基本概念,2.流水施工的主要参数,3.流水施工的基本方式,1,3.1 流水施工的基本概念,3.1.1 建筑工程施工组织方式,在组织同类项目或将一个项目分成若干个施工区段进行施工时，可以采用不同的施工组织方式，如依次施工、平行施工、流水施工等组织方式。,2,3.1.2,依次施工,依次施工组织方式是将拟建工程项目的整个建造过程分解成若干个施工过程，按照一定的施工顺序，前一个施工过程完成后，后一个施工过程开始施工；或前一个工程完成后，后一个工程才开始施工。它是一种最基本、最原始的施工组织方式。,依次施工又称顺序施工，,3,例3-1,拟兴建四幢相同的建筑物，其编号分别为、。它们的基础工程量都相等。而且均由挖土方、做垫层、砌基础和回填等四个施工过程组成，每个施工过程在每个建筑物中的施工天数分别为2、1、3、1天，其中，挖土方时，工作队由16人组成；做垫层时，工作队由30人组成；砌基础时，工作队由20人组成；回填土时，工作队有10人组成。,4,施工过程,班组人数,施工进度(天),2,4,6,8,10,12,14,16,18,20,22,24,26,28,基槽挖土,16,混凝土垫层,30,砖砌基础,20,基槽回填土,10,10,20,30,按施工段依次施工,16,30,20,10,16,30,20,10,16,30,20,10,16,30,20,10,28,5,施工过程,班组人数,施工进度(天),2,4,6,8,10,12,14,16,18,20,22,24,26,28,基槽挖土,16,混凝土垫层,30,砖砌基础,20,基槽回填土,10,10,20,30,16,30,20,10,按施工过程依次施工,6,依次施工方式具有以下特点：,（1）由于没有充分地利用工作面，所以工期长；,（2）工作队不能实现专业化施工，不利于提高工程质量和劳动生产率；,（3）工作队及其生产工人不能连续作业;,（4）单位时间内投入的资源数量比较少，有利于资源供应的组织工作；,（5）施工现场的组织、管理比较简单。,7,3.1.3,.平行施工,在拟建工程项目任务十分紧迫、工作面允许以及资源能够保证供应的条件下，可以组织几个相同的工作队，在同一时间、不同的空间上进行施工，这样的施工组织方式称为平行施工组织方式。,平行施工是全部工程任务的各施工过程同时开工、同时完成的一种施工组织方式。,8,施工过程,班组人数,施工班组数,施工进度(天),1,2,3,4,5,6,7,基槽挖土,16,4,混凝土垫层,30,4,砖砌基础,20,4,基槽回填土,10,4,40,80,120,按施工段平行施工,64,120,80,40,9,平行施工组织方式特点：,（1）充分利用了工作面，争取了时间、缩短了工期；,（2）工作队不能实现专业化生产，不利于提高工程质量和劳动生产率；,（3）工作队及其生产工人不能连续作业；,（4）单位时间内投入施工的资源数量大，现场临时设施也相应增加；,（5）施工现场组织、管理复杂。,10,3.1.4,.,流水施工,：,流水施工组织方式是将拟建工程项目的整个建造过程分解成若干个施工过程，即划分成若干个工作性质相同的分部、分项工程或工序；,同时将拟建工程项目在平面上划分成若干个劳动量大致相同的施工段；,在竖向上划分成若干个施工层，按照施工过程分别建立相应的专业工作队；,11,各专业工作队按照一定的施工顺序投入施工，完成第一个施工阶段的施工任务后，在专业工作队的人数、使用的机具和材料不变的情况下，依次地、连续地投入到第二、第三直到最后一个施工段的施工，在规定的时间内完成同样的施工任务；,不同的专业工作队在工作时间上最大限度地、合理地搭接起来；当第一施工层各个施工段上的相应施工任务完成后，专业工作队依次地、连续地投入到第二、第三施工层，保证拟建工程项目的施工过程在时间上、空间上有节奏，连续、均衡地进行下去，直到完成全部施工任务。,12,施工过程,班组人数,施工进度(天),2,4,6,8,10,12,14,16,18,20,22,24,26,28,基槽挖土,16,混凝土垫层,30,砖砌基础,20,基槽回填土,10,13,(2)流水施工的的技术效果,施工连续，缩短间隔时间缩短工期,专业化程度高提高劳动生产率,提高工人技术水平提高工程质量,减少用工量和暂设建造量降低成本,施工机械、劳动力得到充分合理的利用,各种资源消耗均衡，有利于资源供应的组织与管理,14,工程,编号,分项工,程名称,工作队,天数,施工,天数,施 工 进 度 （天）,挖土方,垫 层,回填土,砌基础,挖土方,挖土方,挖土方,垫 层,垫 层,垫 层,砌基础,砌基础,砌基础,回填土,回填土,回填土,80,20,35,14,10,10,10,15,15,15,20,20,20,25,25,30,30,35,35,40,45,50,55,60,65,70,75,80,劳动力动态图,施工组织方式,依次施工,平行施工,流水施工,图3-1 施工组织方式,14,14,14,15,(3)流水施工的分类,按施工对象的范围：,细部流水,专业流水,工程项目流水,综合流水,按施工过程分解的深度：,彻底分解流水,局部分解流水,按流水的节奏特征：,有节奏流水：等节奏流水异节奏流水,无节奏流水,16,(4)流水施工的表达方式,水平指示图表,施工过程编号,施 工进度(天),1,2,3,4,5,6,7,8,9,17,施工过程编号,施 工进度(天),1,2,3,4,5,6,7,8,9,垂直指示图表,18,1,2,3,4,5,7,9,8,6,10,11,12,13,A 3,B 10,C 20,D 5,E 2,F 10,G 12,H 2,I 65,J 5,K 7,L 8,M 10,某工程项目施工进度网络计划,19,3.2.流水施工参数,在组织流水施工时，用于表达流水施工在,工艺流程,、,空间布置,和,时间排列,等方面开展状态的数据，称为流水参数。,1.工艺参数,它是指在组织流水施工时，将拟建工程项目的整个建造过程分解为施工过程的种类、性质和数目的总称。具体包括：,制备类施工过程,它是指为了提高建筑产品的装配化、工厂化、机械化和生产能力而形成的施工过程。,如砂浆、混凝土、构配件、制品和门窗框扇等的制备过程。,20,运输类施工过程,它是指将建筑材料、构配件、成品、制品和设备等运到项目工地仓库或现场操作使用地点形成的施工过程。,建筑安装类施工过程,它是指在施工对象空间上，直接进行加工，最终形成建筑产品的过程。,如地下工程、主体工程、结构安装工程、屋面工程和装饰工程等施工过程。,施工过程用n表示。,21,2.空间参数,它是指在组织流水施工时，用以表达施工在空间布置上所处状态的参数。,工作面,它是指某专业工种的工人在从事建筑产品施工生产过程中，所必须具备的活动空间。,工作面的确定是根据相应工种单位时间内的,定量定额,、建筑安装工程,操作规程,和,安全规程,等要求确定的。,22,工作项目,每个技工的工作面,说明,砖基础,砌砖墙,毛石墙基,毛石墙,混凝土柱、墙基础,混凝土设备基础,现浇钢筋混凝土柱,现浇钢筋混凝土梁,现浇钢筋混凝土墙,现浇钢筋混凝土楼板,预制钢筋混凝土柱,预制钢筋混凝土梁,预制钢筋混凝土屋架,7.6m/人,8.5 m/人,3.0 m/人,3.3 m/人,8.0m,3,/人,7.0m,3,/人,2.45 m,3,/人,3.20 m,3,/人,5.0 m,3,/人,5.3 m,3,/人,3.6 m,3,/人,3.6 m,3,/人,2.7 m,3,/人,以1.5砖计,2砖乘0.8,3砖乘0.55,以1砖计,1.5砖乘0.71,2砖乘0.57,以60cm计,以40cm计,机拌、机捣,机拌、机捣,机拌、机捣,机拌、机捣,机拌、机捣,机拌、机捣,机拌、机捣,机拌、机捣,机拌、机捣,机拌、机捣,主要工种工作面参数参考数据表,23,施工段,概念：,为了有效地组织流水施工，通常把拟建工程项目在平面上划分成若干劳动量大致相等的部分，称为施工段。,施工段数目一般用m表示,目的：,为相邻专业工作队尽早地提供工作面，达到缩短工期的目的；划分施工段实际上是把一个庞大的施工对象划分成批量生产的过程。,24,划分原则：,A.各施工段的劳动量要大致相等，相差幅度不宜超过15%；,B.对高层或多层建筑物，施工段的数目要满足合理流水施工组织的起码要求，即mn;,C.每个施工段要有足够的工作面；,D.施工段的分界线应尽可能与结构的自然分界线(沉降缝、伸缩缝)相一致；,E.对多层建筑，还要划分施工层，以保证各专业工作队在不同的施工层组织流水施工。,25,施工段与施工过程数的关系：,A.当mn时，各专业工作队能够连续施工，施工段有空闲；,B.当mn时，各专业工作队能够连续施工，施工段没有空闲；,C.当mn时，专业工作队不能连续施工，施工段没有空闲，使专业工作队窝工。,26,施工层,施工层是指为了满足专业工种在组织流水施工时，,对操作高度和施工工艺的要求,，将拟建工程项目在竖向上划分的若干个操作层。施工层一般用r来表示。,施工层的划分，要按工程项目的具体情况，根据建筑物的高度、楼层来确定。如砌筑工程的施工层一般为1.2m，室内抹灰、油漆、玻璃、装饰和水电安装等，可按楼层进行施工层划分。,27,3.时间参数,28,时间参数,概念：,时间参数是指在组织流水施工时，用以表达流水施工在时间排列上所处状态的参数。,流水节拍,流水节拍是指在组织流水施工时，每个专业工作队在各个施工段上，完成相应的施工任务所需要的工作持续时间。通常用,t,i,表示。,流水节拍的大小，可以反映出流水,施工速度的快慢,、,节奏感的强弱,和,资源消耗量,的多少。,影响因素：施工方案；各施工段投入的劳动力人数或施工机械台数；工作班次；该施工段工作量的多少。,29,流水节拍的确定方法：,A.定额计算法,它是根据各施工段的工程量、能够投入的资源量(工人数、机械台数、材料数量等)来确定。,计算公式：,30,式中：,t,i,某专业工作队在第i施工段的流水节拍；,Q,i,某专业工作队在第i施工段要完成的 工作量；,S,i,某专业工作队的计划产量定额；,H,i,某专业工作队的计划时间定额；,P,i,某专业施工队在第个i施工段需要的劳动量或机械台班数量；,R,i,某专业工作队投入的工作人数或机械台班数；,N,i,某专业工作队的工作班次。,31,B.经验估算法,它是根据以往的施工经验进行估算。一般为了提高其准确程度，往往先估算出该流水节拍的,最长、最短和正常(最可能),三种时间值，然后据此计算出期望时间值,，作为某专业工作队的某施工段上流水节拍。,t,e,某施工过程在某施工段上的流水节拍；,a某施工过程在某施工段上的最短估算时间；,b某施工过程在某施工段上的最长估算时间；,c某施工过程在某施工段上的正常估算时间；,这种方法适用于没有定额可循的过程。,32,C.工期计算法,对某些施工任务，在规定日期内必须完成的工程项目，往往采用倒排进度法。,具体步骤：,a.根据工期倒排进度，确定某施工过程的工作持续时间；,b.确定某施工过程在某施工段上的流水节拍。若同一施工过程的流水节拍不等，则用估算法；若流水节拍相等，则按公式计算。,t某施工过程在某施工段上的流水节拍；,T某施工过程的工作持续时间；,m某施工过程划分的施工段数。,33,流水步距,流水步距是指在组织流水施工时，相邻两个专业工作队在保证施工顺序、满足连续施工、最大限度搭接和保证工程质量要求的条件下，,相继投入施工的最小时间间隔,。常用,K,j,j+1,表示。,A.确定流水步距的原则,a.要反映相邻两个专业工作队在施工顺序上的相互制约关系；,b.要保证各专业工作队都能连续作业；,c.要保证相邻两专业工作队在开工时间上最大限度地合理搭接；,d.要保证工程质量，满足安全生产。,34,1,2,11,施工过程,名 称,挖土,垫层,砌基础,回填土,施工进度（天）,1,1,1,2,2,2,图3-4 流水步距与工期的关系,35,B.确定流水步距的方法,流水步距的确定方法很多，而简捷实用的方法有：图上分析法；分析计算法；潘特考夫斯基法等。,潘特考夫斯基法也称“大差法”或称累加数列法，它在计算无节奏的专业流水中，较为简捷、准确。计算步骤如下：,a.根据专业工作队在各施工段上的流水节拍，求累加数列；,b.根据施工顺序，对所求相邻的两累加数列错位相减；,c.根据错位相减结果，确定相邻专业工作队之间的流水步距，即相减差值中数值最大者,。,36,例3-2：某项目有四个施工段组成，分别由A、B、C、D四个专业工作队完成，在平面上划分成四个施工段，每个专业工作队在各施工段上的流水节拍见下表，试确定相邻专业工作队之间的流水步距.,基本数据表,施工段,工作队,A,4,2,3,2,B,3,4,3,4,C,3,2,2,3,D,2,2,1,2,37,i.求各专业工作队的累加数列,A:4 6 9 11,B:3 7 10 14,C:3 5 7 10,D:2 4 5 7,ii.错位相减,A与B:4 6 9 11,-3 7 10 14,4 3 2 1 -14,B与C:3 7 10 14,-3 5 7 10,3 4 5 7 -10,38,C与D:3 5 7 10,-2 4 5 7,3 3 3 5 -7,iii.求流水步距,因流水步距等于错位相减中数值最大者，故有：,39,平行搭接时间,在组织流水施工时，有时为了缩短工期，在工作面允许的情况下，如果前一个专业工作队完成部分施工任务后，能够提前为后一个专业工作队提供工作面，使后者提前进入前一个施工段，两者在同一个施工段上平行搭接施工，这个搭接时间称为平行搭接时间或插入时间。,通常以,C,j,j+1,表示。,40,技术间歇时间,在组织流水施工时，除要考虑相邻两个专业工作队之间的流水步距之外，有时根据建筑材料或现浇构件等的工艺性质，还要考虑合理的工艺等待间歇时间，这个等待时间称为技术间歇时间.,如混凝土浇铸后的养护时间、砂浆抹面和油漆面的干燥时间等。,技术间歇时间以,Z,j,j+1,表示,41,组织间歇时间,组织间歇时间指在流水施工中，由于施工技术或施工组织原因，造成在流水步距以外增加的间歇时间，称为组织间歇时间。,如墙体砌筑前的墙身位置弹线；施工人员、机械转移；回填土前的地下管道检查验收等。,组织间歇时间以,G,j,j+1,表示,42,3.3 流水施工的基本方式,流水施工根据各施工过程时间参数的不同特点，可以分为：等节拍专业流水、异节拍专业流水和无节奏专业流水等几种基本方式。,43,3.3.1等节奏专业流水施工,等节奏专业流水施工是指在组织流水施工时，如果所有的施工过程在各个施工段上的,流水节拍彼此相等,，这种流水施工组织方式称为等节奏流水施工，也称固定节拍流水施工、全等节拍流水施工、同步距流水施工。,(1)特点,流水节拍彼此相等,流水步距彼此相等,每个专业工作队都能够连续施工,44,(2)本施工方式的组织步骤,确定施工起点及流向,确定施工顺序，划分施工段,A.无层间关系或无施工层时，取m=n,B.有层间关系或有施工层时,i.无技术和组织间歇时，其m=n,ii.有技术和组织间歇时,每层施工段空闲数为m-n，一个空闲施工段的时间为t,则每层的空闲时间为:,(m-n)t=(m-n)k,若一个楼层内各施工过程的技术、组织间歇时间之和为Z,1,楼层间技术、组织间歇时间之和为Z,2,如果每层的,Z,1,都相等，Z,2,也相等，除,45,外无其他空闲，则：,则每层的施工段数m可按公式确定,：,如果每层的Z,1,不完全相等，Z,2,也不完全相等，应取各层中最大的Z,1,和Z,2,46,根据等节奏专业流水施工的要求，计算流水节拍数值；,确定流水步距,计算流水施工工期,A.不分施工层时,Z,j,j+1,j与j+1施工过程间的技术间歇时间;,G,j,j+1,j与j+1施工过程间的组织间歇时间;,C,j,j+1,j与j+1施工过程的平行搭接时间。,47,B.分施工层时,r施工层数；,Z,j,j+1,第j个施工层的技术间歇时间；,j,j+1,第j个施工层的组织间歇时间。,绘制流水施工指示图表,需要说明的是:,上述两个工期计算公式,是指在确定m时未考虑技术间歇和组织间歇情况下;如果在确定m时,已经考虑上述两种间歇时间,则工期计算应采用:,48,(3)举例分析,例3-3：某分部工程有四个分项工程组成，划分成五个施工段，流水节拍均为3天，无技术、组织间歇，试确定流水步距，计算工期，并绘制流水施工进度表。,解题：,A.确定流水步距,k=t=3(天),B.计算工期,T=(m+n-1)k=(5+4-1)3=24(天),49,例3-4：某项目有、四个施工过程组成，划分两个施工层组织流水施工，施工过程完成后，需要养护1天，下一个施工过程才能施工，且层间技术间歇为1天，流水节拍均为1天，为了保证工作队连续作业，试确定施工段数，计算工期，绘制流水施工进度表。,A.确定流水步距,t,i,=t=1(天),k=t=1(天),B.确定施工段数,50,C.计算工期,D.绘制流水施工进度表,51,例35 某分部工程由四个分项工程所组成，流水节拍均为天，无技术、组织间歇时间。试确定流水步距，计算工期并绘流水施工进度表。,52,分项工程,编 号,施工进度（天）,10,12,14,图3-5 等节拍专业流水施工进度表,1,2,3,4,1,2,3,4,1,2,3,4,1,2,3,4,T=（4+4-1）2=14,53,某项目由、等四个施工过程所组成。划分两个施工层组织流水施工。施工过程完成后需养护天，下一个施工过程才能施工，层间技术间歇为天，流水节拍均为天。为了保证工作队连续作业，试确定施工段数，计算工期，绘制流水施工进度表。,例3-6,54,1,2,1,3,2,1,4,3,2,5,4,3,1,6,5,4,2,6,5,3,1,6,4,2,1,5,3,2,6,4,3,1,5,4,2,1,6,5,3,2,6,4,3,5,4,6,5,6,施工层,施工过程,编 号,施工进度（天）,10,11,12,13,14,15,16,55,3.3.2.异节奏专业流水施工,(1)特点,同一施工过程在各施工段上的流水节拍彼此相等，不同的施工过程在同一施工段上的流水节拍彼此不等，但互为倍数关系；,流水步距彼此相等，且等于流水节拍的最大公约数；,各专业工作队都能够保证连续施工，施工段没有空闲,56,(2)本施工方式的组织步骤,确定施工起点流向，分解施工过程；,确定施工顺序，划分施工段,A.不分施工层时，可按划分施工段的原则确定施工段数；,B.分施工层是，每层的施工段数,n,1,专业工作队数；,k,b,等步距异节奏专业流水施工的流水步距。,57,按异节奏专业流水确定流水节拍,确定流水步距,k,b,=最大公约数(t,1,t,2,t,3,t,n,),确定专业工作队数,58,确定计划总工期,r施工层数；,m,zh,最后一个施工过程的最后一个专业工作队所要通过的施工段数；,t,zh,最后一个施工过程的流水节拍。,绘制流水施工进度表,59,(3)举例分析,例3-7：某项目由、三个施工过程组成，流水节拍分别为t,1,=2,t,2,=6,t,3,=4天，试组织等步距的异节奏专业流水施工，并绘制流水施工进度表。,A.求流水步距：,k,b,=最大公约数2,6,4=2天,B.求专业工作队数：,60,C.求施工段数：,m=n,1,=6段,D.计算工期：,T=(6+6-1)2=22(天),E.绘制流水施工进度表,61,例3-8：某两层现浇钢筋混凝土工程施工过程分为安装模板、绑扎钢筋和浇铸混凝土，已知每段每层各施工过程的流水节拍分别为：t,1,=2,t,2,=2,t,3,=1。当安装模板工作队转移到第二结构层的第一施工段时，需待第二层第一段的混凝土养护一天后才能进行。在保证各工作队连续施工的条件下，求该工程每层至少的施工段数，并绘制流水施工进度表。,A.求流水步距：,k,b,=最大公约数2,2,1=1天,62,B.求专业工作队数：,C.确定每层的施工段数：,63,D.计算工期：,T=(62+5-1)1=16(天),E.绘制流水施工进度表,64,3 应用举例,例3-9某项目由、等三个施工过程组成，流水节拍分别为天、天、天，试组织等步距的异节拍专业流水施工。,65,图3-6 等步距异节拍专业流水施工进度图,施工过程,编 号,工作队,施工进度（天）,10,12,14,16,18,20,22,1,2,3,1,4,2,5,3,6,4,1,5,2,6,3,4,5,6,66,某两层现浇钢筋混凝土工程，施工过程分为安装模板、绑扎钢筋和浇注混凝土。已知每段每层各施工过程流水节拍分别为；,模,=天，,扎,=天，,混,=1 天当安装模板专业工作队转移到第二结构层的第一施工段时，需待第一层第一段的混凝土养护天后才能进行。在保证各专业工作队连续施工的条件下，求该工程每层最少的施工段数，并给出流水施工进度图表。,例310,67,图3-7 流水施工进度图,施工层,6,1,2,施工过程,名 称,工作队,施工进度（天）,安模,绑筋,浇混,10,11,12,13,14,15,16,3,1,4,2,1,5,3,2,6,4,3,5,4,1,6,5,2,6,3,1,4,2,1,5,3,2,6,5,6,4,3,5,4,68,3.3.3.无节奏专业流水施工,在项目实际施工中，通常每个施工过程在各个施工阶段上的工程量彼此不同，各专业工作队的生产效率差别较大，导致大多数的流水节拍也彼此不相等，不可能组织成等节奏或异节奏专业流水施工。在这种情况下，往往利用流水施工的基本概念，在保证施工工艺、满足施工顺序要求的前提下，按照一定的计算方法，确定相邻专业工作队之间的流水步距，使其在开工时间上最大限度地、合理地搭接起来，形成每个专业工作队都能够连续作业的流水施工方式，称为无节奏专业流水施工，也叫做分别流水。,69,(1)特点,每个施工过程在各个施工段上的流水节拍不尽相同；,在多数情况下，流水步距彼此不相等，而且流水步距与流水节拍二者之间存在着某种函数关系；,各专业工作队都能连续施工，个别施工段可能有空闲。,(2)本施工方式的组织步骤,确定施工起点流向，分解施工过程；,确定施工顺序，划分施工段；,按相应的公式计算各施工过程在各个施工段上的流水节拍；,70,按一定的方法确定相邻两个专业工作队之间的流水步距；,计算流水施工的计划工期,T流水施工的计划工期；,K,j,j+1,j与j+1两个专业工作队之间的流水步距;,t,zh,i,最后一个施工过程在第i个施工段上的流水节拍；,Z技术间歇时间之和；,71,Z,j,j+1,相邻两个专业工作队j与j+1之间的技术间歇时间之和(1jn-1)；,Z,k,k+1,相邻两个施工层之间的技术间歇之和(1kr-1)；,G组织间歇时间总和；,G,j,j+1,相邻两个专业工作队j与j+1之间的组织间歇时间之和(1jn-1)；,G,k,k+1,相邻两个施工层之间的组织间歇时间之和(1kr-1)；,C,j,j+1,相邻两个工作队j与j+1之间的平行搭接时间之和(1jn-1)。,绘制流水施工进度表,72,(3)举例分析,例3-11某项目经理部拟承建一项工程，该工程有、五个施工过程，施工时在平面上划分成四个施工段，每个施工过程在各个施工段上的流水节拍见表，规定施工过程完成后，其相应施工段至少要养护两2天；施工过程完成后，其相应施工段要留有1天的准备时间，为了尽早完成，允许施工过程与之间搭接施工1天，试编制流水施工方案。,73,施工段,施工过程,解：根据题设条件，该工程只能组织无节奏专业流水施工,A.求流水节拍的累加数列,:3 5 7 11,:1 4 9 12,:2 3 6 11,:4 6 9 12,:3 7 9 10,74,B.确定流水步距,K,1,2,3 5 7 11,-1 4 9 12,3 4 3 2 -12,所以：K,1,2,=max3,4,3,2,-12=4(天),K,2,3,1 4 9 12,-2 3 6 11,1 2 6 6 -11,所以：K,2,3,=max1,2,6,6,11=6(天),同理：K,3,4,=max2,-1,0,2,-12=2(天),K,4,5,=max4,3,2,3,-10=4(天),75,C.确定计划工期,Z,2,3,=2天 G,4,5,=1天 C,1,2,=1天,T=K,j,j+1,+t,i,+Z+G-C,=(4+6+2+4)+(3+4+2+1)+2+1-1,=28(天),D.绘制流水施工进度图表,76,3 应用举例,例3-12,某项目经理部拟承建一工程，该工程包括、等五个施工过程。施工时在平面上划分成四个施工段，每个施工过程在各个施工段上的流水节拍如表2-所示。规定施工过程完成后，其相应施工段至少要养护天；施工过程完成后，其相应施工段要留有天的准备时间.为了尽早完成，允许施工过程与之间搭接施工天，试编制流水施工方案。,77,施工,过程,施工进度（天）,图3-8 流水施工进度图,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,1,2,3,4,1,2,3,4,1,2,3,4,1,2,3,4,1,2,3,4,78,
