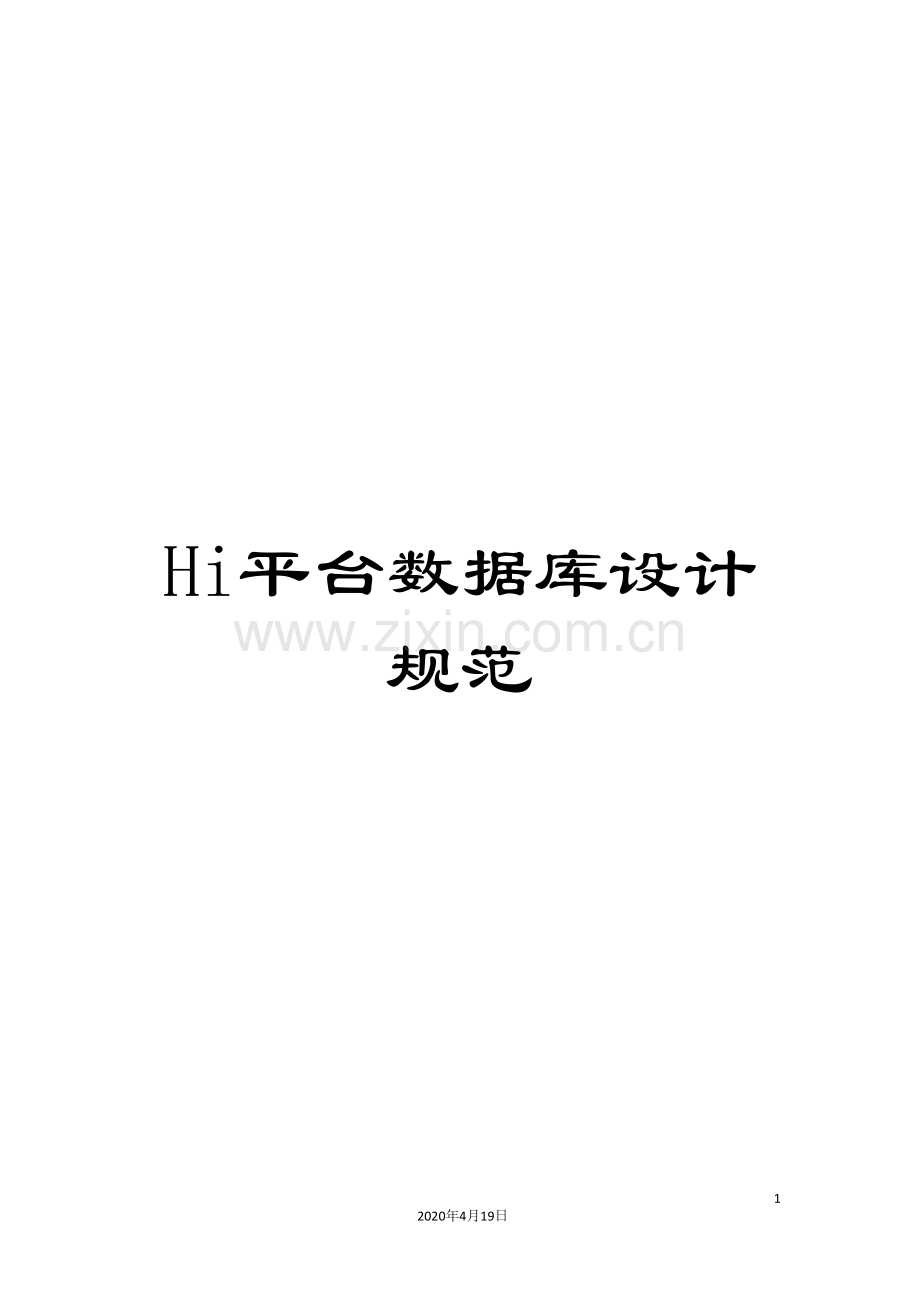

Hi平台数据库设计规范.doc

Hi平台数据库设计规范

- 10 -
2020年4月19日
文档仅供参考

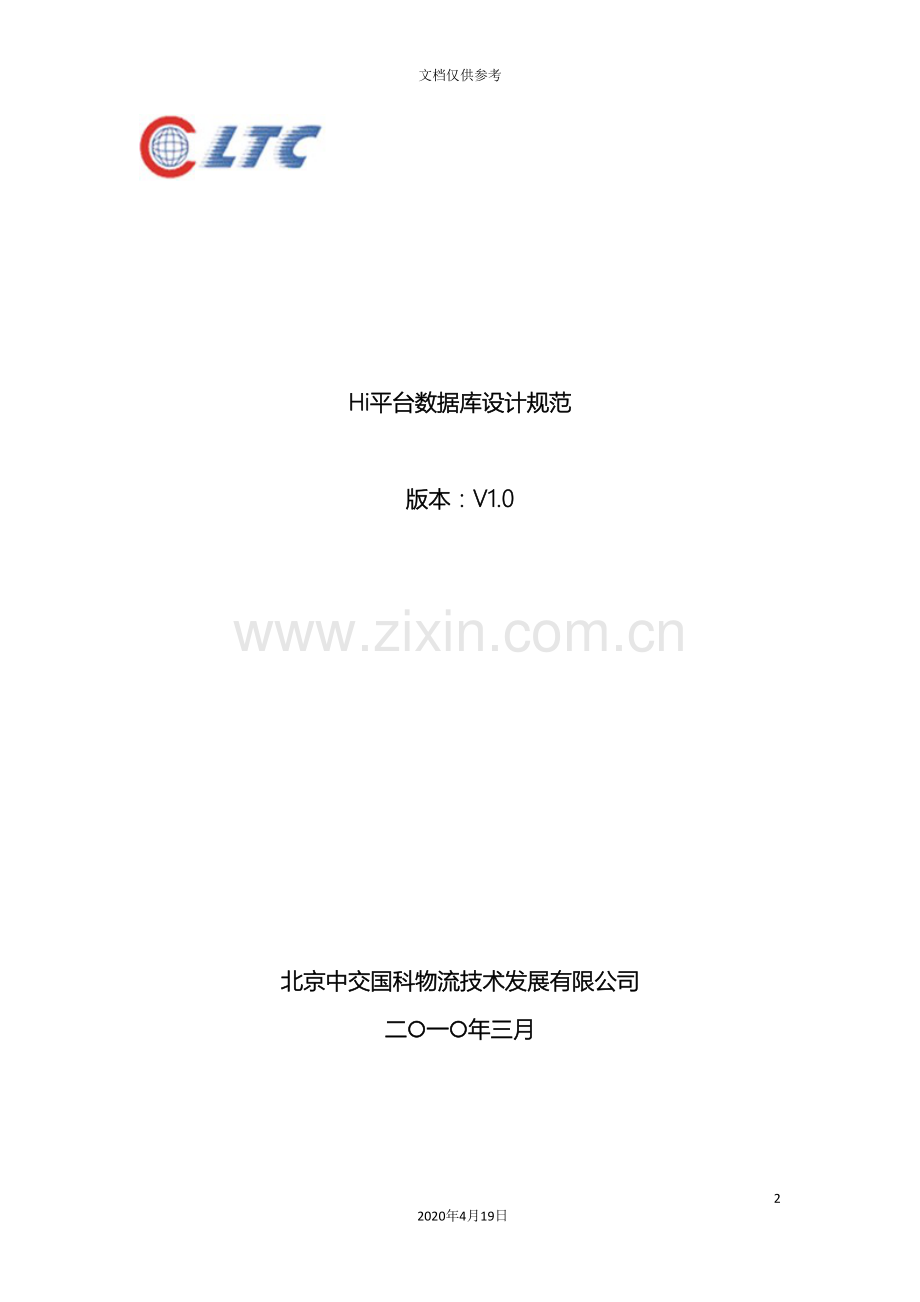

Hi平台数据库设计规范

版本：V1.0

北京中交国科物流技术发展有限公司
二○一○年三月

该文档版权归北京中交国科物流技术发展有限公司所有

文档管理信息表

关 键 字
xx_详细设计
提交时间
yyyy-mm-dd
创 建 人

文档修改记录表

版本
修改人
修改时间
修改内容
V1.0
李旺善
-3-19
新建文档

文档审批表

审核人
审核时间
批准人
批准时间

1引言
1.1编写目的
指导进行数据库设计人员进行数据库开发。
1.2背景
为了规范应用Hi平台进行软件开发环节中的数据库设计，特编制此数据库设计说明书，来规范数据库设计。此规范也使用与非Hi平台的数据库设计。
2实体对象命名规范
根据项目实际需要，在不违反2.1-2.6规范的前提下，可自行添加、修改或删除。
2.1表名的命名规范
表名以英文单词、单词缩写、数字及下划线组成。总长度要求小于30位。
数据库中的表分四类：
l 系统表
系统运行最基础的表，如用户表、权限表、日志表等，不需要开发人员自行定义有Hi平台自动生成，如果业务需要遵循以下命名规范：
² 规则：sys_+表名
² 说明：规则中的“表名”，有开发人员根据业务含义自行取名，如系统日志表取名为sys_log。

l 公共表
系统各个模块都要用到的、与实际业务联系紧密的表。遵循以下命名规范：
² 规则：com_+表名
² 说明：规则中的“表名”，有开发人员根据业务含义自行取名，如系统单位表取名为com_unit。

l 基础表
系统中的基础数据，如员工表、仓库表等具有固定数据，作为其它数据流的基础的一部分表。遵守以下命名规范：
² 规则：base_+表名
² 说明：规则中的“表名”，有开发人员根据业务含义自行取名，如仓库表取名为base_storage。

l 系统子模块表
系统中各个模块所涉及的、可模块之间基本独立的表，遵循以下命名规范：
² 规则：模块名简写_+表名
² 说明：规则中的“表名”，有开发人员根据业务含义自行取名，如设备管理表中的设备申请报废表取名为equ_reqDisused。
2.2表的字段命名规范
由于Hi平台自动生成数据库字段与系统业务实体bean一一对应，数据库字段命名应遵循javabean命名规范。
2.3序列命名规范
考虑到表上大多只有一个递增的编号，故所有的序列的命名遵循以下规范：
² 规则：表名_+列名
² 说明：如sys_user表中的序列为sys_user_id。
2.4视图命名规范
所有的视图名以v_开头，与表的命名方式相同。
2.5存储过程命名规范
所有的存储过程名为pro_过程名，存储过程与表名的命名规范相同。
3实体关系（E-R）图
说明：
根据项目实际需要决定是否绘制实体关系图
4数据库表
4.1数据库设计规约
根据hi平台自动生成代码的特点，对数据库设计作如下规定及说明。
l 应用面向对象的思想，设计数据库，尽量做到具体业务与数据库表一一对应。（表之间有继承关系的情况需要指明继承的具体关系）
l 在表字段的设计过程中，应明确字段的中英文名称、数据类型、是否需要校验、是否是必填项、是否唯一、是否属于枚举类型、及于其它表的主外键（lookup）关系，并在设计中明确标识及说明。
l 所有表均有creator字段，默认值为UserContextHelper.getUser()。
4.2数据库字段说明必填项
下图中所列项目是设计表必须填写的。

l 中文名：表字段的中文含义，中文名应简洁、表意明确，切不要抽象、难懂。因为经过Hi平台的自动生成后，字段的中文名会成为画面显示的一部分。
l 字段名：命名应遵守字段的命名规范。
l 数据类型：根据实际情况，定义字段数据类型。String类型的需要标注字段长度，例如String（10）。
l 校验：明确字段是否需要基本校验，包括Integer、float、邮件、电话、手机格式的格式校验，需要校验，在表格里填写：“Y”。
l 必须：字段是否是必须入力项。必须入力填写：“Y”。
l 查询：字段是否要求在画面作为检索条件出现。需要的情况，填写：“Y”。
l 唯一：字段是否要求唯一性，要求的情况,填写：“Y”。
l 枚举：字段是否为枚举类型，是的情况，填写：“Y”。并在描述栏列出枚举值。
l Lookup：字段是否作为外键，需要关联另一张表的信息，需要的话，填写：“Y”，并在描述栏说明要lookup的表，[xxx]表示该字段对应一张枚举表，后面列出枚举值。
l 描述：需要对该字段特别说明的信息，在这里说明。如枚举及lookup信息。

4.3数据库表设计实例：
l Employee 员工 继承平台的HiUser表
编号
中文名
字段名
数据类型
校验
必填
查询
唯一
枚举
Lookup
描述
1
ID
ID
int

Y
Y
Y

主键ID
2
员工编号
userNum
String(10)
Y

Y

员工编号，DDDD
3
籍贯
nativePlace
String(20)

籍贯
4
学历
degree
Int

Y

学历，[Degree]小学/中学/高中/大专/大本/本科以上
5
专业
specialty
String(20)

Y
Lookup： 专业（specialty）表
6
入厂时间
jobDate
Date

Y

入厂时间
7
婚姻状况
marry
Int

Y

婚姻状况，[Marry]未婚 /已婚
8
民族
folk
String(10)

民族
9
个人爱好
interest
String(100)

个人爱好
10
岗位
jobPosition
String(50)

Y

岗位，多选，[JobPosition]质检员/机长
11
员工图片
userImage
String(100)

员工图片，附件
12
状态
status
int

Y

状态[EmployeeStatus]在职/离职
