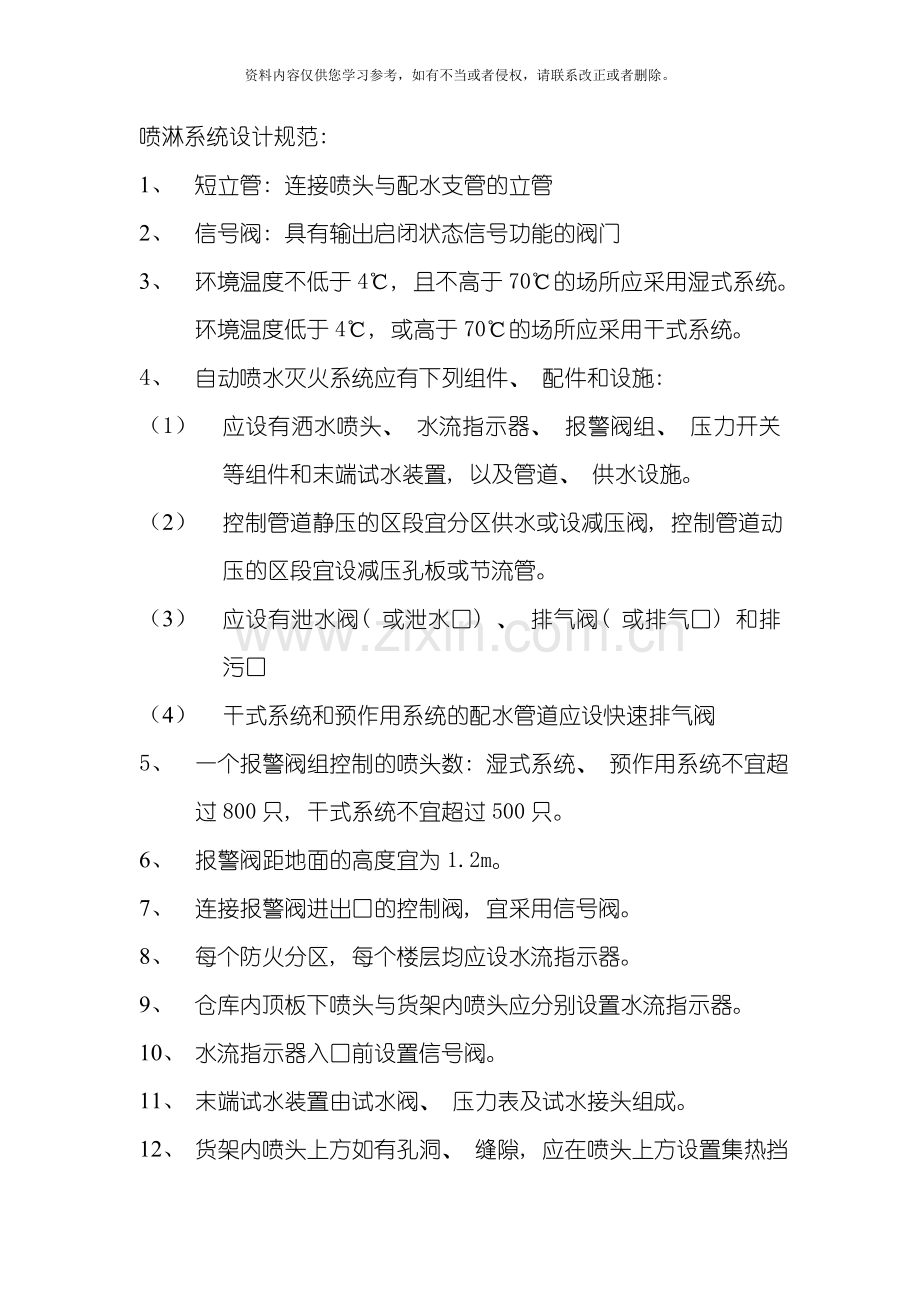

喷淋系统设计规范:
1、 短立管: 连接喷头与配水支管的立管
2、 信号阀: 具有输出启闭状态信号功能的阀门
3、 环境温度不低于4℃, 且不高于70℃的场所应采用湿式系统。
环境温度低于4℃, 或高于70℃的场所应采用干式系统。
4、 自动喷水灭火系统应有下列组件、 配件和设施:
（1） 应设有洒水喷头、 水流指示器、 报警阀组、 压力开关等组件和末端试水装置, 以及管道、 供水设施。
（2） 控制管道静压的区段宜分区供水或设减压阀, 控制管道动压的区段宜设减压孔板或节流管。
（3） 应设有泄水阀( 或泄水口) 、 排气阀( 或排气口) 和排污口
（4） 干式系统和预作用系统的配水管道应设快速排气阀
5、 一个报警阀组控制的喷头数: 湿式系统、 预作用系统不宜超过800只, 干式系统不宜超过500只。
6、 报警阀距地面的高度宜为1.2m。
7、 连接报警阀进出口的控制阀, 宜采用信号阀。
8、 每个防火分区, 每个楼层均应设水流指示器。
9、 仓库内顶板下喷头与货架内喷头应分别设置水流指示器。
10、 水流指示器入口前设置信号阀。
11、 末端试水装置由试水阀、 压力表及试水接头组成。

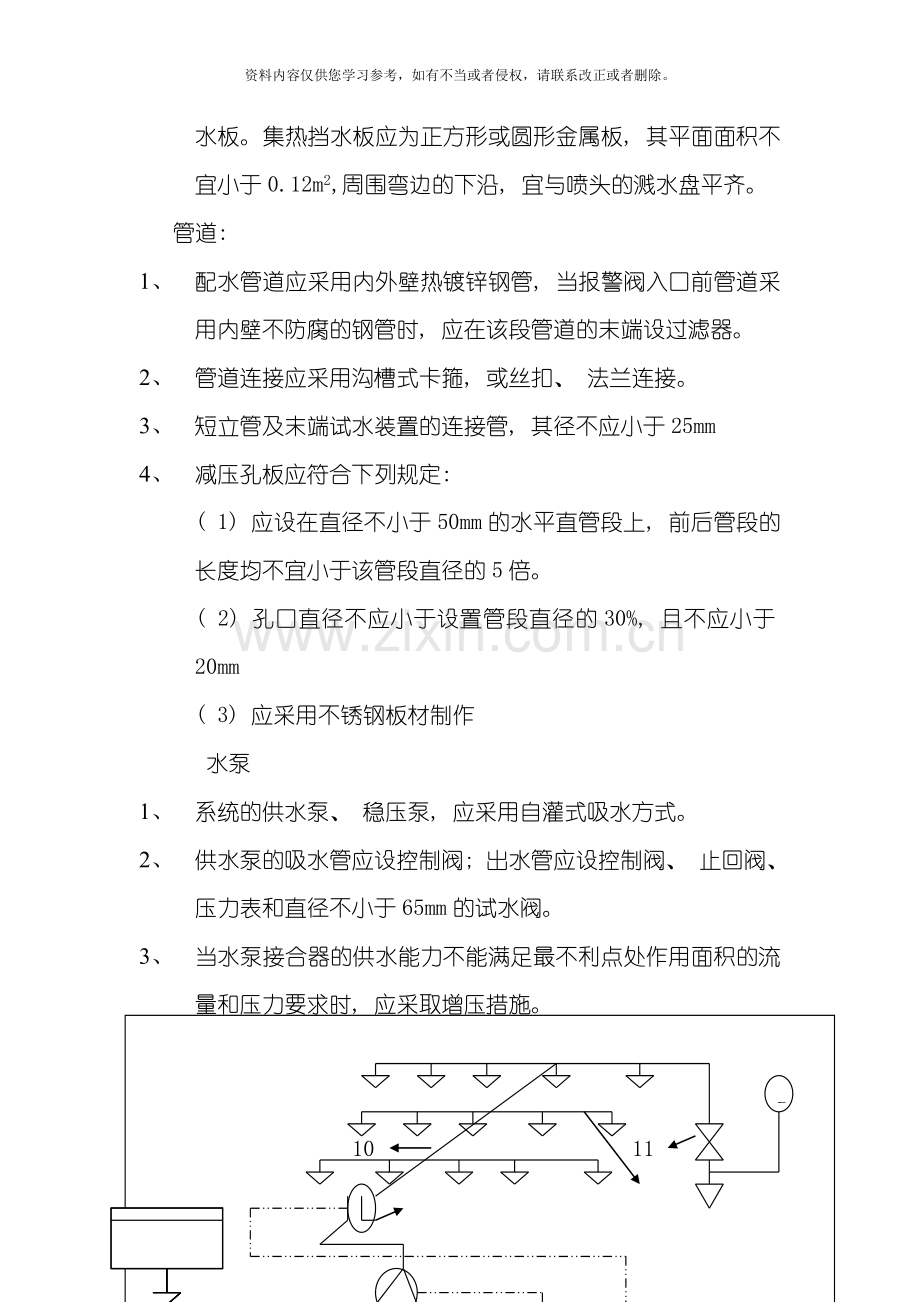

12、 货架内喷头上方如有孔洞、 缝隙, 应在喷头上方设置集热挡水板。集热挡水板应为正方形或圆形金属板, 其平面面积不宜小于0.12m2,周围弯边的下沿, 宜与喷头的溅水盘平齐。
管道:
1、 配水管道应采用内外壁热镀锌钢管, 当报警阀入口前管道采用内壁不防腐的钢管时, 应在该段管道的末端设过滤器。
2、 管道连接应采用沟槽式卡箍, 或丝扣、 法兰连接。
3、 短立管及末端试水装置的连接管, 其径不应小于25mm
4、 减压孔板应符合下列规定:
( 1) 应设在直径不小于50mm的水平直管段上, 前后管段的长度均不宜小于该管段直径的5倍。
( 2) 孔口直径不应小于设置管段直径的30%, 且不应小于20mm
( 3) 应采用不锈钢板材制作
水泵
1、 系统的供水泵、 稳压泵, 应采用自灌式吸水方式。
2、 供水泵的吸水管应设控制阀; 出水管应设控制阀、 止回阀、 压力表和直径不小于65mm的试水阀。
3、 当水泵接合器的供水能力不能满足最不利点处作用面积的流量和压力要求时, 应采取增压措施。

P

10 11
9 12
8 13

6
7

5 4

3 14

1 2
1-----水池 2------水泵 3-------闸阀
4-----止回阀门 5------水泵接合器 6-------消防水箱
7-----湿示报警阀组 8------配水干管 9-------水流指示器
10----配水管 11------末端试水装置
12----配水支管 13------闭式洒水喷头14----报警控制器 P-----压力表 D----电磁阀 M----驱动电机
灭火器配置设计规范;
1灭火器配置场所的火灾种类可分为以下五类:
A类火灾: 固体物质火灾。如木材、 棉、 毛、 麻、 纸张及其制品。
B类火灾; 液体火灾或可熔化固体物质如火灾。如汽油、 炼油、 柴油。
C类火灾: 气体火灾。如煤气、 天然气、 甲烷、 乙烷、 丙烷、 H2等。
D类火灾; 金属火灾。如K、 Na、 Mg.
E类火灾: 物体带电燃烧的火灾。
2手提式来火器宜设置在灭火器箱内或挂钩、 托架上。其顶部离地面高度不应大于1.50m; 底部离地面高度不宜小于0.08m。灭火器箱不得上锁。
B、 C类火灾场所的灭火器最大保护距离( m)
灭火器型号
危险等级
手提式灭火器
推车式灭火器
严重危险级
9
18
中危险级
12
24
轻危险级
15
30

4
手提式清水灭火器

手提式ABC类干粉灭火器

手提式CO2灭火器

推车式BC类干粉灭火器

火灾自动报警系统设计规范:
1报警区域: 将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。
2集中报警系统比区域报警系统复杂, 控制中心报警系统比两者都复杂。
3报警区域应根据防火分区或楼层划分。一个报警区域宜由一个或同层相邻几个防火分区组成。
4探测区域的划分:
( 1) 探测区域应按独立房间划分。一个探测区域的面积不宜超过500m2; 从主要入口能看清其内部, 且面积不超过1000m2的房间, 也可划为一个探测区域。
( 2) 红外光束线型感烟火灾探测器的探测区域长度不宜超过100m; 缆式感温火灾探测器的探测区域长度不宜超过200m; 空气管差温火灾探测区域长度宜在20~100m之间。
( 3) 下列场所应分别单独划分探测区域:
① 敞开或封闭楼梯间;
② 防烟楼梯间前室、 消防电梯前室、 消防电梯与防烟楼梯间合用的前室;
③ 走道、 坡道、 管道井、 电缆隧道;
④ 建筑物闷顶、 夹层。
5每个扬声器的额定功率不应小于3W, 其数量应能保证从一个防火分区的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应大于12.5m。
6 每个防火分区至少应设一个火灾警报装置, 其位置宜设在各楼层走道靠近楼梯出口处。
7 设有手动火灾报警按钮、 消火栓按钮等处宜设置电话塞孔。电话塞孔在墙上安装时, 其底过距地面高度宜为1.3~1.5m。
8 集中火灾报警控制器或火灾报警控制器安装在墙上时, 其底边距地面高度宜为1.3~1.5m, 正面操作距离不应小于1.2m。
9 无遮挡大空间或有特殊要求的场所, 宜选择红外光速感烟探测器。
10 探测区域内的每个房间至少应设置一只火灾探测器。
11 感烟探测器、 感温探测器的保护面积的保护半径
探测器
地面面积/m2
S
房间高度/m
h
距离/m
A
保护半径/m
R
屋顶坡度
θ

感烟探测器
S≤80
h≤12
80
6.7
θ≤15°

S>80
6<h≤12
80
6.7
θ≤15°
h≤6
60
5.8
θ≤15°

感温探测器
S≤30
h≤8
30
4.4
θ≤15°
S>30
h≤8
20
3.6
θ≤15°

12 在宽度小3m的内走道设探测器时, 宜居中布置。感温的D( 间距) ≤10m; 感烟的D( 间距) ≤15m; 探测器距端墙的距离不应大于探测器安装间距的一半。
13 探测器至墙壁、 梁边的水平距离, 不应小于0.5m。
14 相邻两组红外光束感烟探测器的水平距离≤14m。探测器至侧墙水平距离≤7m, 且≥0.5m。探测器的发射器和接收器间的距离<100m。
15 每个防火分区应至少高一个手报, 宜设在公共场所的出入口处, 从一个防火分区到最邻近折手报距离≤30m。
16 手报在墙上时, 其底边距地高度宜为1.3~1.5m。
17 布线采用铜芯绝缘导线或铜芯电缆。
18 从接线盒、 线槽等处引到探测器底座盒、 控制设备盒、 扬声器箱的线路均应回金属软管保护。
19 电源和信号电压规定为直流24V。

05S4图集
部件及作用:
1 试验信号阀: 平时常开, 检修时关闭, 输出电信号。
2 水力警铃: 雨淋阀开启时, 发出音响信号。
3 压力开关: 雨淋阀开启时, 发出电信号。
4 放水阀: 系统排空放水。
5 进水信号阀: 平时常开, 阀门开闭时输出电信号。
6 过滤器: 过滤杂质避免堵塞喷头及管道和设备。
7 雨淋报警阀: 灭火时开启并输出报警水流信号。
8 电磁阀: 经过火灾报警系统联运控制打开雨淋阀。
9 压力表: 显示水压。
10 试水阀: 雨淋阀功能试验。
11 止回阀: 防止水倒流。
12 消防水池: 储存消防用水。
13 消防水泵: 提供消防压力水。
增压稳压设备:
用于多层和高层有增压设施要求的消火栓给水系统及湿式自动喷水灭火系统, 由隔膜式气压罐、 增压泵、 电控柜、 管道附件等组成。
水泵对应1个橡胶软接头、 1个止回阀、 1个截止阀

水泵
05S2图集
1 生活给水泵、 热水管在交付使用前必须冲洗和消毒。
2 先刷漆、 防腐, 后冲洗、 消毒、 试压
水箱
1 水箱可由高强搪瓷钢板、 不锈钢板、 热镀锌钢板、 玻璃钢板模太成型拼装而成。具有箱板薄, 箱内支撑少、 全封闭的特点。
水泵:
1 组成: 电机、 异径管、 短管、 可曲挠接头、 表弯管、 旋塞阀、 压力表、 减振器、 砼基础、 水泵、 接线盒、 钢垫板。
气压罐:
1 气压罐型号:
S Q L/W X
隔膜式
气压罐 罐体形式L: 立式 罐体最高工作压力( MPa)
W: 卧式
隔膜形式Q:全膜
罐体公称直径
2 一泵一罐的组件:
( 1) 隔膜式气压罐 ( 2) 橡胶软接头 ( 3) 阀门 ( 4) 水泵
( 5) 地脚螺栓 ( 6) 砼基础 ( 7) 槽钢底座 ( 8) 橡胶软接头
( 9) 止回阀 ( 10) 阀门 ( 11) 安全阀 ( 12) 电接电压力表

自动报警系统;
连接广播的是广播线
连接 、 的是电源、 信号线, 只连接 的是信号线
连接手报的是电话线
连接栓报的是消防联动线

以后有泵的加泵的拆除、 检修; 水泵房、 水箱间均加护套线索3*0.75 60米, BV 6mm2 60米, 其中护套线3.15元, BV6mm2 4元。( 在有增压设施的前提下)

消火栓角钢:
平管/4( 每4米一个) *1.5( 每个角钢1.5米) *3.77( 理论重量) +( 一层一个) 立管*0.5*3.77
喷淋角钢:
① L( DN50~DN150的长度) /4*1.5*3.77+立管上套管个数*0.5*3.77
② DN50以下的喷头的个数*1.5*1.373

自动报警系统( 海湾产品)
探测器二总线宜选用截面积≥1.0mm2的RVS双绞线, 穿金属管或阻燃管敷设.
红外光束探测器中的接收器与火灾报警控制器的信号二总线相连, 发射器仅需连接DC24V电源即可, 信号二总线及电源线宜选用截面积≥1.0mm2的双绞阻燃铜芯线, 穿金属管或阻燃管敷设.
LD-8319型编码中继器是一种编码模块。
LD-8313型总线隔离器, 作用是, 当总线发生故障时, 将发生故障的总线部分与整个系统隔离开来, 以保证系统的其它部分能正常工作, 同时便于确定发生故障的总线部位。布线要求: 直接与信号二总线连接, 无需其它布线。或选用截面积≥1.0mm2的RVS双绞线。
J-SAP-8401型智能编码手报: 信号线采用RVS双绞线, 导线截面≥1.0mm2; J-SAP-8402型智能编码手报( 带消防电话插座) : 信号线采用RVS双绞线, 导线截面≥1.0mm2; 消防电话线采用RVVP, 截面积≥1.0mm2; 报警请求线采用BV线, 截面积≥1.0mm2。J-SAP-8403型栓报: 信号总线采用RVS双绞线, 截面积≥1.0mm2; 控制线及回答线采用BV线, 截面积≥1.5mm2。
J-SAP-8403型智能编码栓报
LD-8300型智能编码单输入模块, 布线要求: 信号总线采用RVS型双绞线, 截面积≥1.0mm2; 采用RV软线, 截面积≥1.0mm2。( 对应水流指示器、 压力开关等)
LD-8301型智能编码单输入/单输出模块, 对应排烟口、 送风口、 防火阀等, 布线要求: 信号总线采用RVS型双绞线, S≥1.0mm2; 电源线用BV线, S≥1.5mm2; 采用RV线, S≥1.0mm2。
LD-8302型切换模块专门与LD-8301型模块配合使用, 布线要求: 采用BV线, S≥2.5mm2
LD-8302A型双动作切换模块专门与LD-8303双输入/双输出模块连接( 此模块为非编码模块) 。布线要求; 采用BV线, S≥1.5mm2
LD-8303型智能编码双输入/双输出模块, 布线要求: 信号总线采用RVS双绞线, S≥1.0mm2; 电源线采用BV线, S≥1.5mm2。
