米顿罗电磁计量泵介绍资料资料讲解.ppt

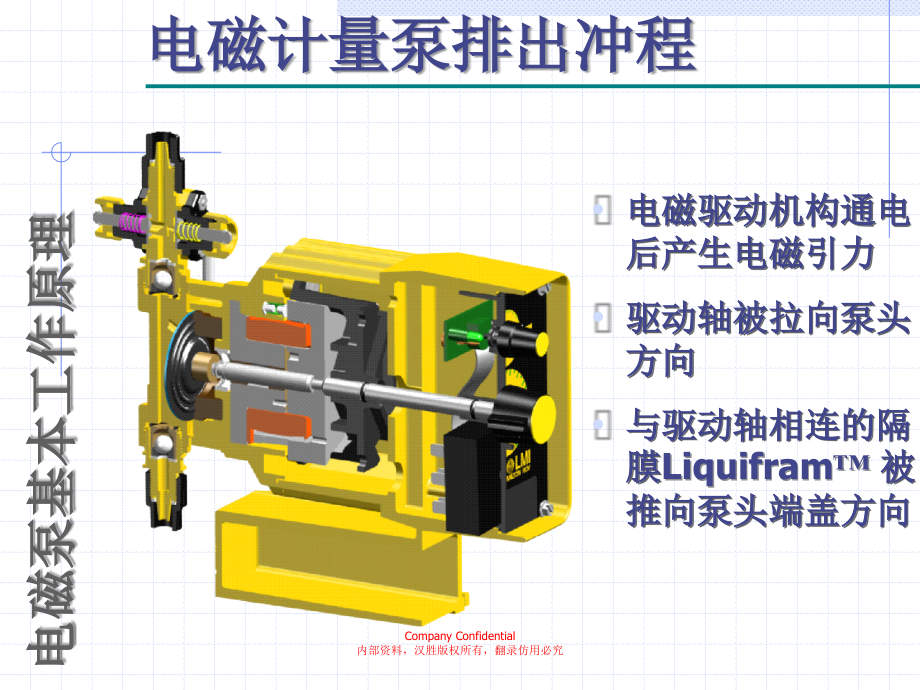

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,*,米顿罗电磁计量泵介绍资料,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,电磁驱动机构通电后产生电磁引力,驱动轴被拉向泵头方向,与驱动轴相连的隔膜,Liquifram,被推向泵头端盖方向,电磁计量泵排出冲程,电磁泵基本工作原理,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,电磁驱动机构断电,复位弹簧将驱动轴复位,隔膜,Liquifram,被拉回，在泵头腔内产生真空,电磁计量泵吸入冲程,电磁泵基本工作原理,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,电磁计量泵调节,电磁泵基本工作原理,冲程频率调节旋钮,冲程长度调节旋钮,出口压,力调整,4-芯信号输入接头,电源,电缆,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,驱动机构中无电机和凸轮机构,只有唯一的运动件需润滑,全封闭，防化学腐蚀,方便、经济的外部控制方式,体积小重量轻便于安装,随机提供配套管路附件,产品特点,电磁计量泵性能参数,电磁驱动,流量:0-95,l/h,最高压力:70,bar,冲程速度/长度可调,手动/自动控制方式,可编程控制,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,注:,上述参数为每个系列泵的最大压力和最大流量。,计量泵的选型,LMI,电磁计量泵系列,A,系列:2,GPH,250 PSI(7.6 l/h,17.3 bar),B,系列:7,GPH,150 PSI(26.5 l/h,10.3 bar),C,系列:25,GPH,300 PSI(95 l/h,20.7 bar),E,系列:20,GPH,300 PSI(76 l/h,20.7 bar),P,系列:3.2,GPH,250 PSI(12 l/h,17.3 bar),H,系列:0.14,GPH,1000 PSI(0.5 l/h,70 bar),J,系列:2.0,GPH,140 PSI(7.6 l/h,9.7 bar),M,系列:35,GPH,120 PSI(133 l/h,8.3 bar),Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,LMI,电磁计量泵型号由两部分组成,:,A941 -351TI,驱动,泵头,计量泵的选型,电磁计量泵型号组成,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,A 9 4 1,出口流量代码,流量调节代码,电磁泵系列代码,供电电源代码,计量泵的选型,电磁计量泵驱动部件,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,A,1,41,计量泵的选型,电磁泵流量调节代码:,流量调节代码,0,手动调节冲程长度，冲程频率固定,流量调节代码,1,手动调节冲程长度和冲程频率,流量调节代码,7,手动调节冲程长度和冲程频率，并带外部控制（接受脉冲输入）,流量调节代码,9,带液晶显示的微处理器；外部控制方式接受模拟（,mA),和数字(脉冲)信号输入,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,DPC-40,MP-100,MP-400D,MP-500M,26006,脉冲发生器,RFP,远程脉冲流量计,FC,触点式流量计,外部控制触发方式,计量泵的选型,A7/B7/C7,系列配套附件,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,4-20,mA DC,高频脉冲,低频脉冲,26006,脉冲发生器,RFP,远程脉冲流量计,FC,触点流量计,计量泵的选型,A9/B9/C9/H9,系列配套附件,外部控制触发方式,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,DPC-40,MP-100,MP-400D,MP-500M,26006,脉冲发生器,RFP,远程脉冲流量计,FC,触点式流量计,外部控制触发方式,计量泵的选型,E7:,防爆系列配套附件,注:,所有附件为,非防爆,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,出口流量代码由每个系列中的出口流量和压力决定。请根据,LMI,电磁计量泵选型指南确定准确的计量泵型号,A,1,4,1,计量泵的选型,出口流量代码,:,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,供电电源代码 1=120,VAC,美标电源插头,供电电源代码,2=240 VAC,美标电源插头,供电电源代码,3=220-240 VAC,德标电源插头,供电电源代码,5=240-250 VAC,英标电源插头,供电电源代码,6=240-250,澳/新标准电源插头,供电电源代码,7=220 VAC,瑞士标准电源插头,A,14,1,计量泵的选型,供电电源代码,:,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,计量泵的选型,电磁计量泵泵头,根据计量泵选型指南，选择与计量泵驱动相吻合的泵头。,根据化学耐腐表，选择合适的泵头材质。,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,3 5 1,T I,LiquiPro,系列,泵头材质,出口阀代码,进、出口管材代码,泵头和进出口管径,计量泵的选型,电磁计量泵泵头代码,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,优点：,采用整体阀组件，避免了安装过度导致密封圈变形,提高了阀的容积效率,出色的启动性能,更佳的防泄漏能力,计量泵的选型,LiquiPro,泵头系列:,3,51,TI,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,计量泵的选型,泵头和连管代码:,3,5,1,TI,5 =0.5,9 =0.9,6 =1.8,1 =3.0,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,0 =,Acrylic,2 =PVDF/Polyprel,TM,3 =PDVF/PTFE,8 =PVC/Polyprel,TM,泵头材质代码,:,35,1,TI,计量泵的选型,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,T =,三功能阀(3,FV),S =,四功能阀(4,FV),B =,带排气四功能阀(,B4FV),计量泵的选型,泵头出口阀代码,:,351,T,I,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,主要应用,工业循环水&废水处理,市政用水&废水处理,电镀废水处理,游泳池水处理,造纸及纸浆,反渗透,其他(油气田，化工等,),Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,工业水处理,冷却塔,&,锅炉循环水处理,防腐,&,阻垢控制,pH/ORP,控制,防腐剂,消泡剂,Sequestrants,Chelants,分散剂,Oxygen Scavengers,胺,.,杀菌剂,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,工业废水处理,pH,调节,混凝/絮凝过程,硫酸铝,硫酸铁,聚合物,消泡剂,氧化剂,氯化,KOH,除氯,亚硫酸盐,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,市政用水,&,废水处理,饮用水,pH,控制,混凝/絮凝过程,硫酸铝,硫酸铁,聚合物,软化处理,色味处理,/,加铁,&,锰,氧化,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,市政用水,&,废水处理,瓶装水,管道处理,氟化处理,消毒处理,废水处理,混凝/絮凝过程,加氯,/,除氯,消泡,pH,调节,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,电镀废水处理,加酸,除锈,Chelants,冲洗槽控制,废水处理,混凝/絮凝过程,pH/ORP,控制,去除重金属,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,游泳池水处理,消毒,加氯,pH,控制,加酸,过滤,加絮凝剂,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,采矿,金属提炼,利用氰化物或喷射方法，从矿物中提取贵重金属,从石油产品中萃取金属,废水处理,在水中添加金属或矿物而产生的有害废水,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,电磁计量泵的安装,装箱内容,安装注意事项,启动,流量标定,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,电磁计量泵,16,英尺(5,m),进、出口软管（316,SS,泵头除外),带滤网脚阀,注射阀,进、出口阀(4,FV,B4FV,3FV,等),安装操作手册,进口软管陶瓷配重,电磁计量泵安装,装箱内容,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,穿工作衣,泵头已预充满水,确认溶液兼容性,不要缩小进、出口接管尺寸,不要用,Teflon,生料带,符合当地的管材和电气要求,采用带接地的插座,电磁计量泵安装,安装前注意事项,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,电磁计量泵安装,吸入提升式安装,出口注射阀必须垂直安装,脚阀必须垂直安装,进口管路必须直，不可弯曲和扭曲,最大提升高度,5,英尺,(1.5m,)水柱,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,电磁计量泵安装,入口自灌式安装,真正自灌式安装,每日检查溶液箱,出口需安装背压阀,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,确认所需的泵出口流量,确认计量泵出口流量百分比,确认冲程长度和冲程频率百分比,电磁计量泵安装,确定计量泵出口流量设置,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,所需,PPM(,浓度),x LPH(,流量),化学物料浓度,=,所需出口流量,LPH,电磁计量泵安装,出口流量计算,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,所需投加流量,计量泵出口最大流量,流量百分比,电磁计量泵安装,出口流量百分比计算,=,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,流量百分比,冲程长度&冲程频率百分比,电磁计量泵安装,冲程长度&冲程频率百分比计算,=,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,出口流量调节=80%冲程频率,100%,冲程长度,借助,3FV or 4FV,，将计量泵出口排空,将出口管连接至溶液箱,为了帮助启动，,LMI,电磁计量泵头已预充满水,电磁计量泵安装,计量泵启动,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,确认计量泵进口管路已预充满,在计量泵进口管路安装带刻度的标定柱,进行,60,秒流量标定,如有必要，调整计量泵,在安装和流量调整时，,LMI,电磁计量泵需进行流量标定,电磁计量泵安装,计量泵出口流量标定,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,电磁计量泵维修,更换备件包,RPM Pro Pac,更换隔膜,Liquifram,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,单向止回阀组件,隔膜,Liquifram,进、出口压环,电磁计量泵预防性检修,每年需更换备件包括,:,套环,泵头安装螺栓,轴封,电磁计量泵维修,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,隔膜,Liquifram,压环/套环,单向止回阀组件,泵头安装螺栓,安装指导,轴封,电磁计量泵维修,备件包,Pro Pac,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,电磁计量泵维修,隔膜,Liquifram,更换,人有了知识，就会具备各种分析能力，,明辨是非的能力。,所以我们要勤恳读书，广泛阅读，,古人说“书中自有黄金屋。,”通过阅读科技书籍，我们能丰富知识，,培养逻辑思维能力；,通过阅读文学作品，我们能提高文学鉴赏水平，,培养文学情趣；,通过阅读报刊，我们能增长见识，扩大自己的知识面。,有许多书籍还能培养我们的道德情操，,给我们巨大的精神力量，,鼓舞我们前进,。,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
