能量隔离与上锁挂牌.ppt

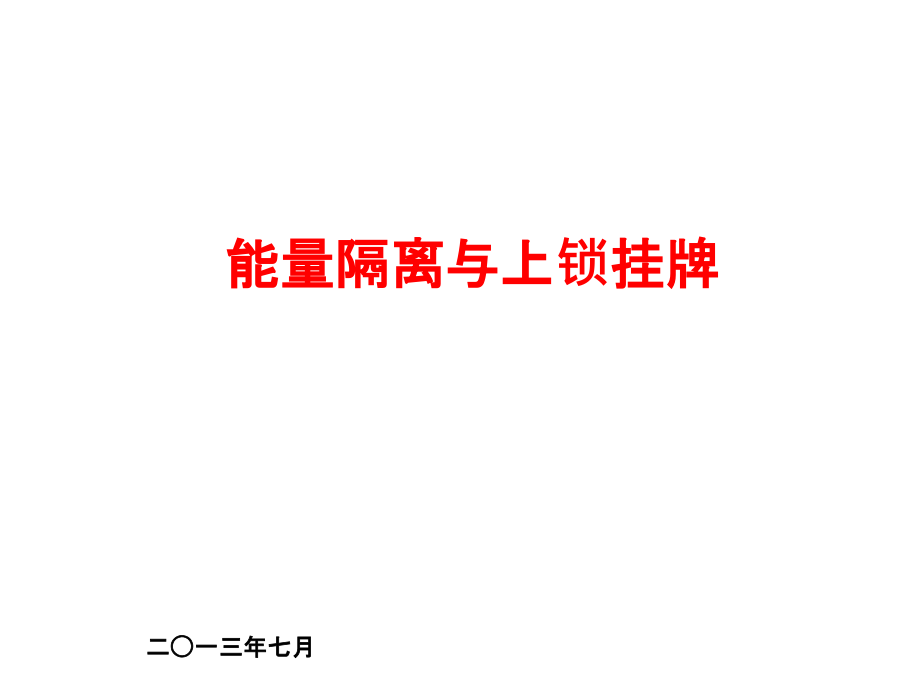

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,能量隔离与上锁挂牌,二一三年七,月,安全经验分享,课程安排,一、什么是上锁挂牌,二、集团公司上锁挂牌要求,三、能量隔离与上锁挂牌,四、锁具介绍,五、上锁挂牌流程,六、锁具管理,一、什么是上锁挂牌？,上锁,用锁头和锁具锁定隔离能量的各种电气开关，阀门或设备，保持其与能量隔离，防止有人错误操作，直至维修或调试工作完全结束，然后移除。,挂牌,使用吊牌警示已经被隔离能量的设备或系统不允许随意触动操作。,事故案例,1,：,事故经过,2004,年,4,月,16,日，西南油气田输气管理处因用户管网压力不能满足需要，对管网进行改造，相应的负责人在无施工组织、无施工方案、无动火作业手续、无应急预案，也未向调度请示报告的情况下，关闭了管线上的一个阀门，而且未安排人员留守，,18,时当调度发现无压力时，安排值班巡检员察看，巡检中发现管线上的阀门关闭，在不知有施工人员操作的情况下将其开启,，导致焊工当场烧死,事故原因：,无动火作作业票，无施工作业方案，无应急预案，未向生产调度汇报，擅自关闭阀门,事故案例,2,：,事故经过,2013,年,4,月,12,日，搅拌站生产操作员接到生产调度生产混凝土的生产指令后，即启动搅拌机生产。而此时，在未按下安全开关，也没拔掉安全开关钥匙的情况下（此安全开关为三级安全开关），维修工正在搅拌机内清理淤灰，因此造成维修工死亡。,事故原因：,对安全培训重视不够，执行不好,不按照规章制度操作,这个大型运动场，有超过5万人在里面，这个数目，依OSHA（职业安全与卫生条例统计，与实施上锁挂牌标准之后，每年所降低的致伤致命事故相当。,不容置疑，上锁挂牌拯救了生命，防止了事故的发生,上锁挂牌的目的、意义,规范生产设备所需的最基本的隔离及防护措施,以防止因,不经心或误操作,而造成人员、环境或设备的损害,。,安全掌握在,我,的手中！,为生命而上锁！,实施范围：,有可能发生危险能量和物料意外释放并需要进行控制的作业活动。,课程安排,一、什么是上锁挂牌,二、集团公司上锁挂牌要求,三、能量隔离与上锁挂牌,四、锁具介绍,五、上锁挂牌流程,六、锁具管理,集团公司,HSE,管理体系提升计划（,2011-2015,年）,2011,年，中石油公司启动了“十二五”,HSE,管理体系建设提升计划，大力推广“上锁挂牌”，不断深化基层风险管理，确保生产作业受控。,2010,年，集团公司在炼化单位开始推行上锁挂牌,二、集团公司上锁挂牌要求,2011,年，集团公司,上锁挂牌管理规范,，并于同一年，将上锁挂牌加入到针对于炼化版块的审核中。,2012,年，集团公司开始在勘探版块推行上锁挂牌要求，目前已实施上锁挂牌的油田公司有：长庆油田第二采油厂、塔里木油田、大港油田、辽河油田、冀东油田、吉林油田。,上锁挂牌管理规范,二、集团公司上锁挂牌要求,课程安排,一、什么是上锁挂牌,二、集团公司上锁挂牌要求,三、能量隔离与上锁挂牌,四、锁具介绍,五、上锁挂牌流程,六、锁具管理,危险能量：,不加控制，可能造成人员伤害或财产损失的电、机械、化学、热或任何其它形式的能量。,电能,机械能,热能,势能,压力,弹力,重力,化学能,毒性、腐蚀性、可燃性,其它能量,危险能量,隔离：将阀件、电气开关、蓄能配件等设定在合适的位置或借助特定的设施使设备不能运转或能量不能释放。,隔离装置：,防止危险能量和物料传递或释放的机械装置，如电路隔离开关、断开电源或保险开关、管道阀门、盲板、机械阻塞或用于阻塞、隔离能源的类似装置。,相关术语,没有把机器或设备停下来,没有将能源确实切断,没有把残余的能量排除,意外的把已关闭的设备开启,在重新启动之前未将工作现场确实清理,未进行能量隔离导致伤害的原因,17,机械系统危害能量识别,运动能量,：,剪切,滚动,碾压,绞入,残余能量：,没有停止运动的设备、弹簧,液压和气压,释放系统压力,潜在的机械能,人员伤害、设备损坏,18,电气系统危险能量识别,电能,带电线路及设备,储存能量,蓄电池、电容器,静电,触电、电烧伤、电弧,19,能量隔离,-,工艺隔离,完全隔离,拆除管线，并在开口处上盲板,旋转,8,字盲板,加盲板,阀门隔离,两边隔离阀，中间放空阀,单阀隔离,其它隔离,管线打开隔离,20,能量隔离,-,电气隔离,由有资质的人员操作,断开所有主电源,断开主回路（断开控制回路不能保证工作安全）,防电（电容器）,上锁,/,挂签,确认电气隔离效果,接地,个人锁,集体锁,上锁设施,用于锁住单个隔离点或锁箱的标有个人姓名的安全锁，每人只有一把，供个人专用。,用于锁住隔离点并配有锁箱的安全锁，集体锁可以是一把钥匙配一把锁，也可以是一把钥匙配多把锁。,相关术语,保证能够上锁的辅助设施，如锁扣、阀门锁套、链条等。,设备所属单位,指负责操作设备的单位即属地管理者。也是工作前最先上锁挂牌的单位,操作人员,对运行中的设备进行操作的人员。,作业人员,对已经进行能量或物料隔离的设备进行检修、维护，使设备恢复正常使用状态的人员，可以是承包商人员，也可以是操作人员。,测试,/,确认：,验证系统或设备隔离的有效性,。,上锁人应亲自进行测试，确认隔离效果,相关术语,课程安排,一、什么是上锁挂牌,二、集团公司上锁挂牌要求,三、能量隔离与上锁挂牌,四、锁具介绍,五、上锁挂牌流程,六、锁具管理,个人锁,集体锁,上锁设施,用于锁住单个隔离点或锁箱的标有个人姓名的安全锁，每人只有一把，供个人专用。,用于锁住隔离点并配有锁箱的安全锁，集体锁可以是一把钥匙配一把锁，也可以是一把钥匙配多把锁。,锁具介绍,保证能够上锁的辅助设施，如锁扣、阀门锁套、链条等。,工具,锁具介绍,工具,锁具介绍,“危险禁止操作”标牌是用来对设备作整体性的管制，以保护人员免于受伤，设备免于受损。,不得涂改或重复使用,上锁必挂牌,吊牌,特殊情况下，如特殊尺寸的阀门或电源开关无法上锁时，经设备所属单位负责人签字同意可以只挂签不上锁。,我们鼓励创新！,锁具介绍,特殊情况下,课程安排,一、什么是上锁挂牌,二、集团公司上锁挂牌要求,三、能量隔离与上锁挂牌,四、锁具介绍,五、上锁挂牌流程,六、锁具管理,辨识,确认有效隔离点,隔离（班长）,编制隔离方案,隔离装置选择,操作人员上集体锁,对上锁点上锁挂牌,操作人员测试确认,测试确认,操作人员上个人锁,在锁箱上,相关人员上锁,在锁箱上锁个人锁,相关人员测试确认,在锁箱上锁个人锁,检修,作业人员解锁,通知班长,班、站长检查验收,班长,解锁,操作人员解锁,上锁挂牌步骤,注意：,能量隔离清单的样式和填写具体要求以最终发布的为准,隔离方案,中石油上锁挂牌管理规范中的,隔离方案,其它单位总结改进的,能量隔离清单,返回,满足特殊需要的专用危险能量隔离装置；,安装上锁装置的技术要求；,按钮、选择开关和其他控制线路装置不能作为危险能量隔离装置；,控制阀和电磁阀不能单独作为物料隔离装置；如果必须使用控制阀门和电磁阀进行隔离，应按,Q/SY1243-2009,要求，制定专门的操作规程确保安全隔离；,应采取措施防止因系统设计、配置或安装等原因，造成能量可能再积聚（如有高电容量的长电缆）；,系统或设备包含贮存能量（如弹簧、飞轮、重力效应或电容器）时，应释放贮存的能量或使用组件阻塞；,在复杂或高能电力系统中，应考虑安装防护性接地；,可移动的动力设备（如燃油发动机、发动机驱动的设备）应采用可靠的方法（如去除电池、电缆、火花塞电线或相应措施）使其不能运转。,隔离装置的选择,返回,操作人员上锁,单个隔离点上锁,单人作业单个隔离点上锁：操作人员和作业人员用各自个人锁对隔离点进行上锁挂牌；,多人共同作业对单个隔离点的上锁有两种方式：所有作业人员和操作人员将个人锁锁在隔离点上；,多个隔离点上锁,用集体锁对所有隔离点进行上锁挂牌，集体锁钥匙放置于锁箱内，所有作业人员和操作人员用个人锁对锁箱进行上锁挂牌。,返回,测试确认,上锁挂牌后，上锁者应亲自进行测试，确认危险能量和物料已被隔离或去除。可通过以下方式确认：,再次确认设备设施不能启动,检查压力,气体检测等。,返回,步骤,1,：辨识危险能量源及隔离点,步骤,2,：班长编写隔离方案,步骤,3,：岗位员工上锁,电气上锁：操作人员上一把集体锁，电工上一把个人锁,阀门上锁：操作人员上集体锁,步骤,4,：测试确认（确认已断电，压力表无读数）,步骤,5,：集体锁钥匙放进锁箱，操作人员在锁箱上锁个人锁,步骤,6,：属地负责人（班长、站长）在锁箱上锁个人锁,步骤,7,：作业人员测试确认，在锁箱上上个人锁,实例,1,：压缩机维修,步骤,1,：辨识危险能量源以及隔离点,步骤,2,：编写隔离方案,步骤,3,：上锁（打开交通阀门，关闭进口阀，关闭出口阀，打开放空阀）,步骤,4,：测试确认（看压力表是否有读数）,步骤,5,：集体锁钥匙放进锁箱，操作人员在锁箱上锁个人锁,步骤,6,：属地负责人（班长、站长）在锁箱上锁个人锁,步骤,7,：作业人员测试确认，在锁箱上上个人锁,实例,1,：分离器维修,挖掘,停装车泵，关出口阀,停装车炉,关装车泵入口阀,焊漏,开装车泵出口阀,开装车泵入口阀,开装车炉,填埋,实例,3,：焊漏作业,38,P10A,油罐,B,油罐,A,配电盘,启动按钮,练习：,其它要求,电气上锁,主电源开关是电气驱动设备主要上锁点，附属的控制设备如现场启动,/,停止开关不可作为上锁点；,若电压低于,220V,，拔掉电源插头可视为有效隔离，若插头不在作业人员视线范围内，应对插头上锁挂牌，以阻止他人误插；,采用保险丝、继电器控制盘供电方式的回路，无法上锁时，应装上无保险丝的熔断器并加警示标牌；,若必须在裸露的电气导线或组件上工作时，上一级电气开关应由电气专业人员断开或目视确认开关已断开，若无法目视开关状态时，可以将保险丝拿掉或测电压或拆线来替代；,具有远程控制功能的用电设备，不能仅依靠现场的启动按钮来测试确认电源是否断开，远程控制端必须置于“就地”或“断开”状态并上锁挂牌。,其它要求,交接班责任,交接班过程特别要进行上锁挂牌内容的交接。因为缺乏沟通，所以交接班过程易发事故。,接班人先上锁,交班人再解锁,非正常解锁：,上锁者本人不在场或没有解锁钥匙时，且其警示标牌或安全锁需要移去时的解锁。,拆锁程序应满足以下两个条件之一：,a),与锁的所有人联系并取得其允许；,b),经操作单位和作业单位双方主管确认下述内容后方可拆锁：,确知上锁的理由；,确知目前工作状况；,检查过相关设备；,确知解除该锁及标牌是安全的；,在该员工回到岗位，告知其本人。,其它要求,非正常解锁,违反上锁挂牌程序是严重触犯安全规范的行为，将受到严厉的处罚。,违反上锁挂牌的例子包括：,没有将所有能量源隔离。,没有测试或测试时作业人员不在场。,操作已经上锁的阀门和开关。,未经授权擅自解锁和拆除标签。,持有多余的备份钥匙。,注意事项,课程安排,一、什么是上锁挂牌,二、集团公司上锁挂牌要求,三、能量隔离与上锁挂牌,四、锁具介绍,五、上锁挂牌流程,六、锁具管理,锁具管理,上层：,常用的锁具,下层：,暂时不用，只上上层缺失时才补充到上层,集体锁的备用钥匙可以放在下层统一管理,集体锁应集中保管，放在便于取用的场所,个人锁发放,个人锁并非发给所有人员，只是发给参与上锁挂牌的人员，如岗位员工、电工、站内维修工、班长、队长、站长等,个人锁和钥匙归个人保管并标明使用人姓名，个人锁不得相互借用；,建立个人锁领用或发放记录,集体锁管理,集体锁放于锁具管理站中，供操作人员借用,锁和钥匙应有唯一对应的编号；,钥匙：,1#Z10-1,锁号：,1#Z10-1-1,锁号：,1#Z10-1-2,。,锁号：,1#Z10-1-10,钥匙：,1#Z10-2,锁号：,1#Z10-2-1,锁号：,1#Z10-2-2,。,锁号：,1#Z10-2-10,钥匙：,1#Z05-1,锁号：,1#Z05-1-1,锁号：,1#Z05-1-2,。,锁号：,1#Z05-1-5,钥匙：,1#Z05-2,锁号：,1#Z05-2-1,锁号：,1#Z05-2-2,。,锁号：,1#Z05-2-5,使用后的标牌,使用后的标牌应集中销毁，避免误用。危险警示标牌除了用于指明控制危险能量的上锁挂牌隔离点外，不得用于其他目的。,为生命而上锁,13,：,42,问题及建议,?,谢谢大家,!,
