基 本 型 喷 漆 柜
（编号：512027）

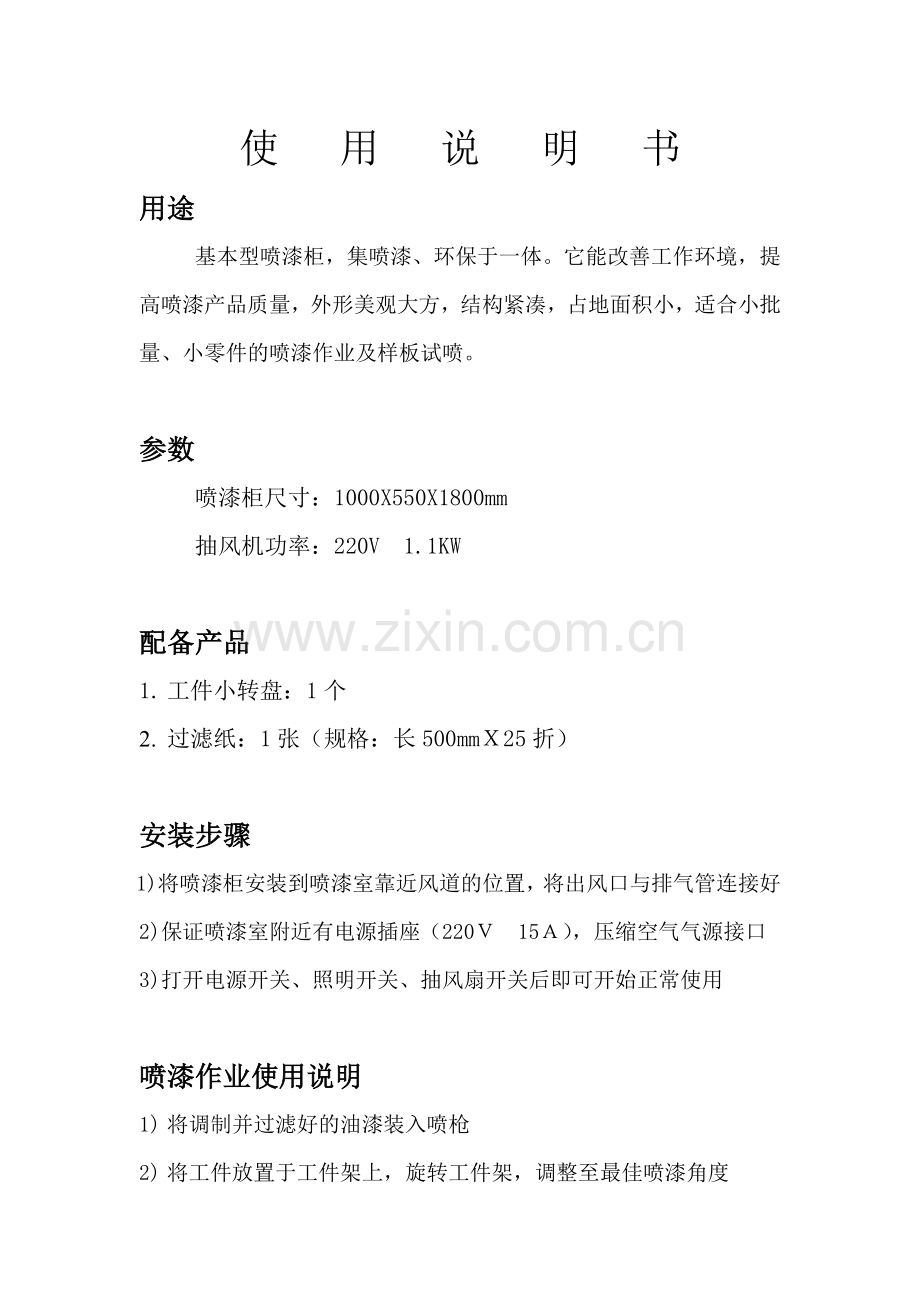

使 用 说 明 书
用途
基本型喷漆柜，集喷漆、环保于一体。它能改善工作环境，提高喷漆产品质量，外形美观大方，结构紧凑，占地面积小，适合小批量、小零件的喷漆作业及样板试喷。

参数
喷漆柜尺寸：1000X550X1800mm
抽风机功率：220V 1.1KW

配备产品
1. 工件小转盘：1个
2. 过滤纸：1张（规格：长500mmＸ25折）

安装步骤
1)将喷漆柜安装到喷漆室靠近风道的位置，将出风口与排气管连接好
2)保证喷漆室附近有电源插座（220Ｖ　15Ａ），压缩空气气源接口
3)打开电源开关、照明开关、抽风扇开关后即可开始正常使用

喷漆作业使用说明
1) 将调制并过滤好的油漆装入喷枪
2) 将工件放置于工件架上，旋转工件架，调整至最佳喷漆角度
3) 开始喷涂工作
保养
(1)每两周更换一次过滤纸（可视具体情况）
更换方法：拿出网格，取下过滤纸，将新的过滤纸（500mm长）装好，放好网格。
(2)每两个月使用油漆脱离剂喷涂于风机叶片，以保持其清洁。
清洁方式：拿出网格，再拿出过滤纸框架，用喷洒方式将油漆脱离剂喷涂于风机叶片，再开约一分钟机。重复一次，即可将叶片清洁干净。
保修与维修
(1) 本喷漆柜保修期为三个月，保修期内如产品出现问题，厂家负责免费维修及更换零配件。
(2) 保修期过后，如喷漆柜出现质量问题，厂家负责维修，但收取一定的维修费，如需更换零件，则收取零件工本费。
(3) 私自拆开，维修或改装过的喷漆柜不在保修的范围内。
