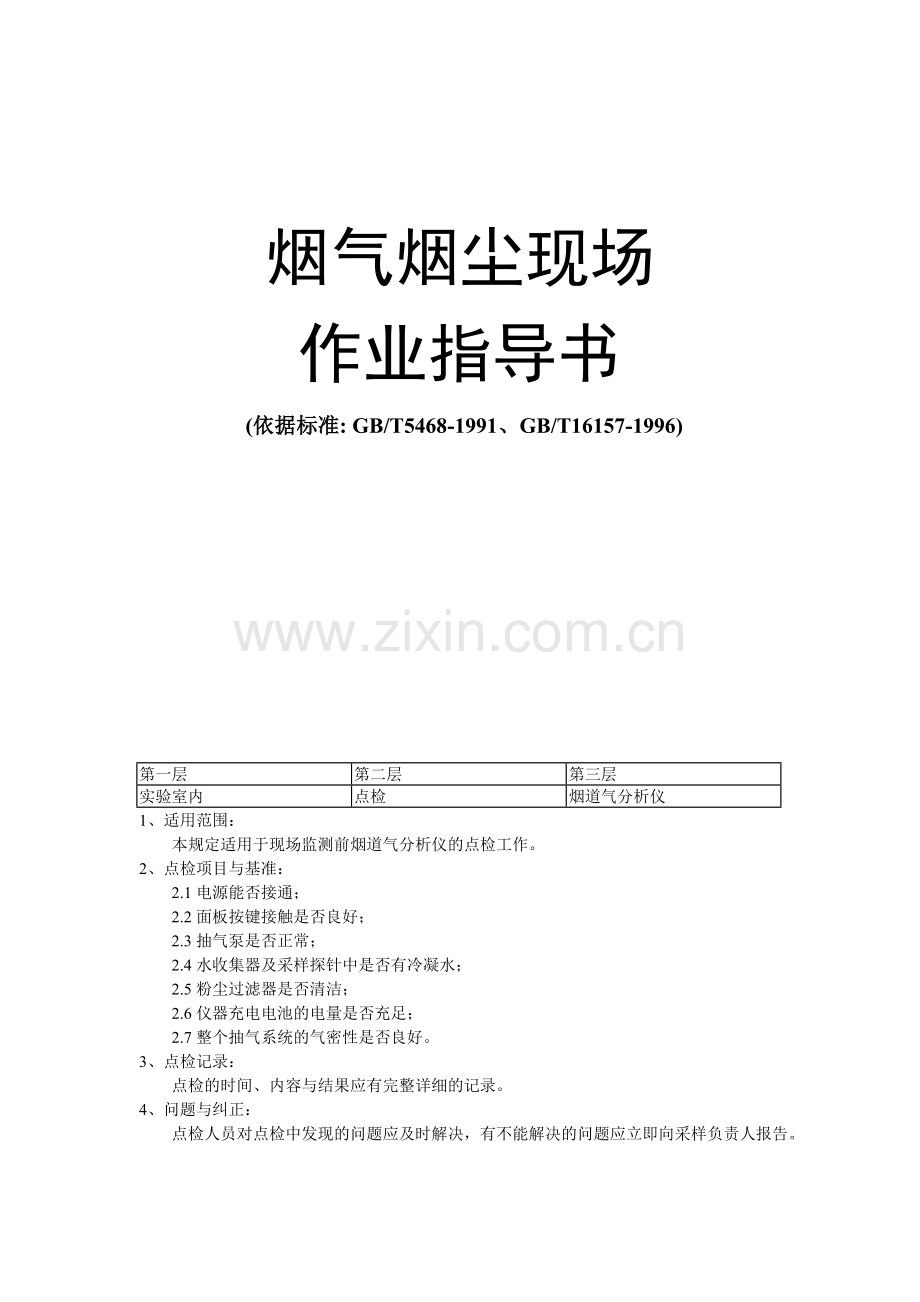

烟气烟尘现场作业指导书.doc

烟气烟尘现场
作业指导书
(依据标准: GB/T5468-1991、GB/T16157-1996)

第一层
第二层
第三层
实验室内
点检
烟道气分析仪
1、适用范围：
本规定适用于现场监测前烟道气分析仪的点检工作。
2、点检项目与基准：
2.1电源能否接通；
2.2面板按键接触是否良好；
2.3抽气泵是否正常；
2.4水收集器及采样探针中是否有冷凝水；
2.5粉尘过滤器是否清洁；
2.6仪器充电电池的电量是否充足；
2.7整个抽气系统的气密性是否良好。
3、点检记录：
点检的时间、内容与结果应有完整详细的记录。
4、问题与纠正：
点检人员对点检中发现的问题应及时解决，有不能解决的问题应立即向采样负责人报告。

第一层
第二层
第三层
实验室内
点检

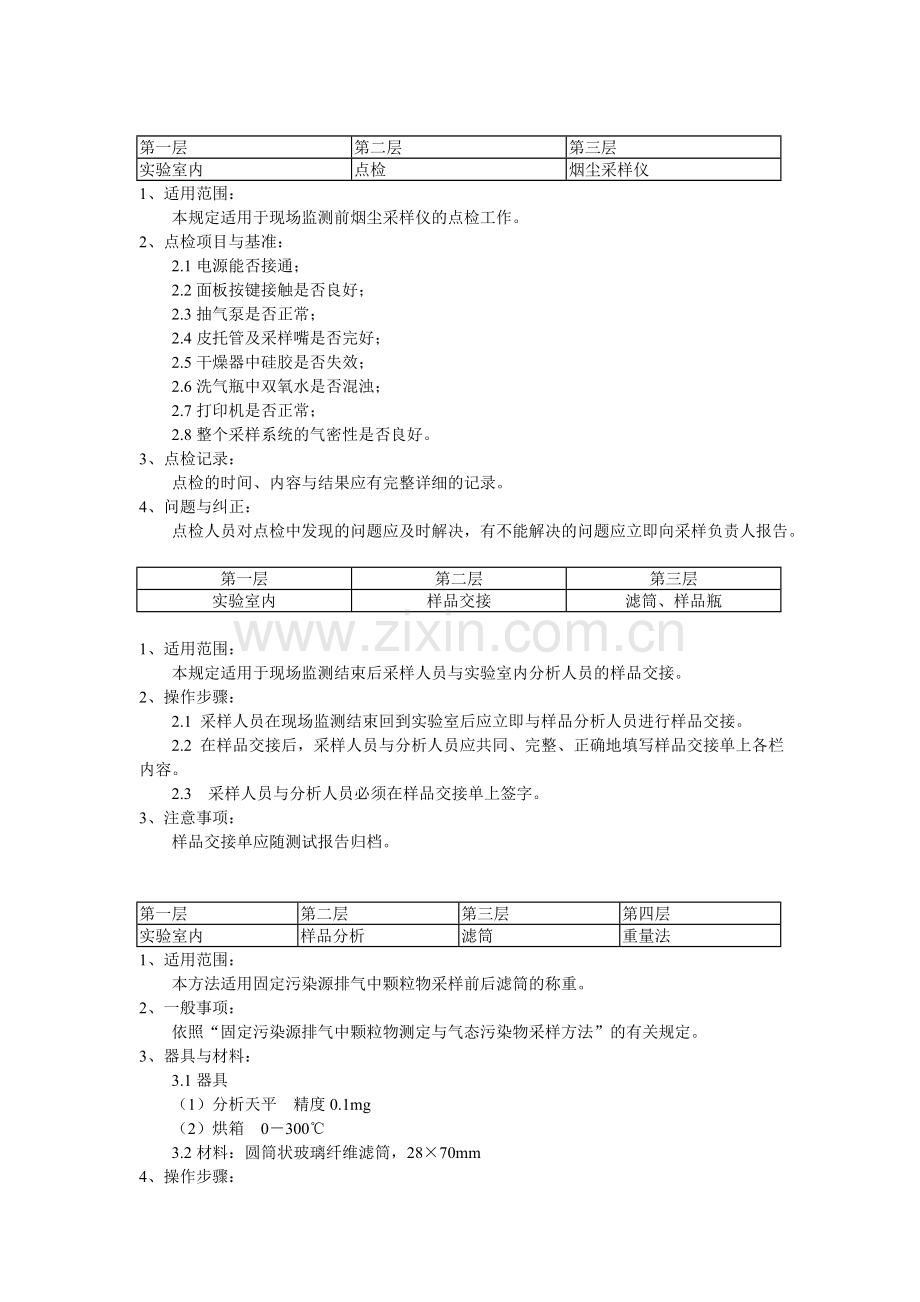

烟尘采样仪
1、适用范围：
本规定适用于现场监测前烟尘采样仪的点检工作。
2、点检项目与基准：
2.1电源能否接通；
2.2面板按键接触是否良好；
2.3抽气泵是否正常；
2.4皮托管及采样嘴是否完好；
2.5干燥器中硅胶是否失效；
2.6洗气瓶中双氧水是否混浊；
2.7打印机是否正常；
2.8整个采样系统的气密性是否良好。
3、点检记录：
点检的时间、内容与结果应有完整详细的记录。
4、问题与纠正：
点检人员对点检中发现的问题应及时解决，有不能解决的问题应立即向采样负责人报告。

第一层
第二层
第三层
实验室内
样品交接
滤筒、样品瓶

1、适用范围：
本规定适用于现场监测结束后采样人员与实验室内分析人员的样品交接。
2、操作步骤：
2.1 采样人员在现场监测结束回到实验室后应立即与样品分析人员进行样品交接。
2.2 在样品交接后，采样人员与分析人员应共同、完整、正确地填写样品交接单上各栏内容。
2.3 采样人员与分析人员必须在样品交接单上签字。
3、注意事项：
样品交接单应随测试报告归档。

第一层
第二层
第三层
第四层
实验室内
样品分析
滤筒
重量法
1、适用范围：
本方法适用固定污染源排气中颗粒物采样前后滤筒的称重。
2、一般事项：
依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
3、器具与材料：
3.1器具
（1）分析天平 精度0.1mg
（2）烘箱 0－300℃
3.2材料：圆筒状玻璃纤维滤筒，28×70mm
4、操作步骤：
4.1用铅笔将滤筒编号。(新规定不能用铅笔)
4.2将已编号的滤筒（或采样后的滤筒）在105～110℃烘箱中烘烤1小时。
4.3将滤筒取出放人干燥器中冷却至室温，用感量0.1mg天平称量两次，两次重量之差应不超过0.5mg。
4.4记录称重的滤筒的重量。
5、注意事项：
5.1天平实验室应保持恒温、恒湿。

第一层
第二层
第三层
实验室内
监测结果
颗粒物排放浓度、颗粒物排放量、除尘效率的计算
1、适用范围：
本规定适用于固定污染源烟道中颗粒物排放浓度、排放量及除尘效率的计算。
2、一般事项：
依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
3、计算：
3.1、颗粒物或气态污染物排放浓度计算
（1）、颗粒物或气态污染物实测排放浓度：
式中：C－颗粒物或气态污染物实测排放浓度（mg/N·d·m3）
Vnd－标准状态下干采样体积（N·L）
m－采样所得的颗粒物或气态污染物量（g）
（2）、颗粒物或气态污染物折算排放浓度

式中：－折算为过量空气系数为时的颗粒物或气态污染物排放浓
度（mg/N·d·m3）
C－颗粒物或气态污染物实测浓度（mg/N·d·m3）
－测点实测的过量空气系数
－有关排放标准中规定的过量空气系数
（3）、过量空气系数

式中： －测点实测的过量空气系数
XO2－烟气中O2的体积百分数
3.2 颗粒物或气态污染物排放率计算
G＝C×Qsnd×10－6
式中：G－颗粒物或气态污染物排放率，kg/h
Qsnd-标准状态下干排气流量，N·d·m3/h
C－颗粒物或气态污染物实测浓度（mg/N·d·m3）

第一层
第二层
第三层
第四层
现场监测
颗粒物
烟道截面测点选择
圆形截面烟道测点选择
1、适用范围：
本方法适用于在测定固定污染源烟道中的颗粒物浓度时，对烟道内测定点的选择。
2、一般事项：
依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
3、方法要点：
根据选定的烟道测定截面的大小，按圆形截面在测定截面上垂直相交的两条直线上选择测定点的规定，在测定位置上划分适当数量的等面积圆环，在各环上选择测定点。表1给出作为测定点的有关位置。
表1 圆型烟道的分环和各点距烟道内壁的距离
烟道直径
分环数
各测点距烟道内壁的距离（以烟道直径为单位）
（米）
个
1
2
3
4
5
6
7
8
9
10
0.3~0.6
1
0.146
0.853

0.6~1.0
2
0.062
0.250
0.750
0.938

1.0~2.0
3
0.044
0.146
0.294
0.706
0.853
0.956

2.0~4.0
4
0.033
0.105
0.195
0.321
0.679
0.805
0.895
0.967

>4.0
5
0.022
0.082
0.145
0.227
0.344
0.656
0.773
0.855
0.918
0.978
4、器具：
4.1 卷尺：5米钢卷尺。
4.2 计算器。
5、操作步骤：
5.1 利用卷尺测量烟道直径。
5.2 根据烟道直径选择测定点。
6、注意事项：
6.1 最大的测定点数目控制在20个。因为根据实际结果表明，测量点多于20个和20个两者之平均值间也没有多大差异。但是，在特别要求进行精密测定，以及在偏流的影响不能忽视时，应把测量点增加到20个以上。
6.2 当管道直径小于0.3米时，流速比较均匀，可取管道中心作为采样点。
6.3 在进行烟气成份分析时，由于气体分布不受重力影响，测点只需靠近烟道截面中心点即可。

第一层
第二层
第三层
第四层
现场监测
颗粒物
烟道截面测点选择
矩形截面烟道测点选择
1、适用范围：
本方法适用于在测定固定污染源烟道中的颗粒物浓度时，对烟道内测定点的选择。
2、一般事项：
依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
3、方法要点：
将烟道截面分成等面积的正方形小块，各块中心即为采样点，表2给出作为测定点的有关位置。
表2 矩形烟道的分块和测点数
烟道截面积（米2）
等面积小块数
测点数
<1
2×2
4
1－3
3×3
9
3－7
4×4
16
7－16
5×5
25
16－28
6×6
36
>28
每个测点面积不超过1米2
4、器具：
4.1 卷尺：5米钢卷尺。
4.2 计算器。
5、操作步骤：
5.1 测量烟道的截面积。
5.2 根据烟道截面积的大小选择测定点。
6、注意事项：
6.1 每个测点所代表的烟道截面积不得大于0.6平方米。
6.2 若烟道截面积小于0.1平方米，且流速比较均匀、对称时，可取截面中心为采样点。

第一层
第二层
第三层
第四层
现场监测
颗粒物
烟气流速流量及颗粒物采集
皮托管平行法

1、适用范围：
本方法适用于固定污染源烟道中烟气流速及流量的测定及颗粒物采集。
2、一般事项：
依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
3、方法要点：
根据烟道中排气的动压、静压、温度含湿量及烟道面积，求出烟气流速、流量，并在颗粒物采集的过程中随时根据测点烟气动压的变化调整采样流量，以保证等速采样。
4、器具：
4.1皮托管平行自动烟尘采样仪 3012H
4.2组合采样枪
4.3干燥器 三联型
5、操作步骤：
5.1接通主机电源，待仪器自标结束后按确定键进入主菜单
5.2将光标移至“参数设置”，按确定键，输入当前日期、时间和现场大气压，输入完毕后按确定键。
5.3将光标移至“‚选采样点”，按确定键，输入烟道直径或边长，按仪器技算的测点位置在采样枪上作相应记号，完毕后按确定键。
5.4将光标移至“ƒ自动调零”，按确定键待仪器压力传感器调零结束后，按确定键。
5.5用橡皮管将仪器上两个皮托管接口与组合采样枪上皮托管接口连接。
5.6将光标移至“„烟气测量”，按确定键，按2键，输入烟气温度、含湿量，按确定键。
5.7将组合采样枪置于第一个测点（与仪器上“＋接口连接的皮托管测压孔应正对气流方向”），封闭测压孔，待显示的动压、静压、全压等数值稳定后，按确定键，并将采样枪移至第二个测点，重复以上操作，直至所有测点测量完毕，按2键，仪器将显示烟道测试断面的平均动压、静压全压、流速、标干流量、应选择的采样嘴直径等参数，记录后按确定键退出。
5.8连接组合采样枪的采样管、干燥器、仪器采样接口。
5.9将光标移至“…自动采样”，按确定键，输入采样点数目、采样时间、选用的采样嘴直径、滤筒编号等；将滤筒放入组合采样枪并安装采样嘴。
5.10将组合采样枪置于测点上，采样嘴正对气流方向，封闭测试孔，按确定键。
5.11当第一个测点采样结束时，仪器蜂鸣器鸣叫10秒；将采样枪移至第二个测点继续采样重复以上步骤，直至全部测点采样完毕。
5.12采样结束后，按2键打印采样数据。
5.13将采样枪取出测试孔，用镊子将滤筒取出，放入专用盒中保存。

第一层
第二层
第三层
第四层
现场监测
排气中气体成份测定
氧气
定电位电解法
1、适用范围：
本方法适用烟道中氧气含量的测定。
2、一般事项：
依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
3、器具：
3.1 KM9106烟道气分析仪
3.2采样探针 300、1500mm
4、操作步骤：
4.1在测定现场连接烟道气分析仪采样系统，按下手操器上ON/OFF键开机，按下向键将光标移至“2..QUNTOX CONTROL”，按ENTER键；
4.2分析仪进行自动校准，时间从300倒计至零。自动校准结束时仪器发出提示音，此时按ENTER键。
4.3按上向键或下向键选择显示屏显示的内容，直至出现“O2 ％... 20.9”
4.4将采样探针插入并封闭测试孔。
4.5待氧气含量数值稳定后进行记录。
5、注意事项：
测试结束将采样探针取出测试孔后切勿马上关机，应将采样探针置于环境空气中继续抽取清洁空气，直至氧气显示值回复到20.9时再按ON/OFF键关机。

第一层
第二层
第三层
第四层
现场监测
气态污染物测定
二氧化硫
定电位电解法
1、适用范围：
本方法适用烟道中二氧化硫浓度的测定。
2、一般事项：
依照“空气和废气监测分析方法”的有关规定。
3、器具：
3.1 KM9106烟道气分析仪
3.2采样探针 300、1500mm
4、操作步骤：
4.1在测定现场连接烟道气分析仪采样系统，按下手操器上ON/OFF键开机，按下向键将光标移至“2..QUNTOX CONTROL”，按ENTER键；
4.2分析仪进行自动校准，时间从300倒计至零。自动校准结束时仪器发出提示音，此时按ENTER键。
4.3按上向键或下向键选择显示屏显示的内容，直至出现“SO2 ppm ... 0000”
4.4将采样探针插入并封闭测试孔。
4.5待二氧化硫浓度数值稳定后进行记录。
5、注意事项：
测试结束将采样探针取出测试孔后切勿马上关机，应将采样探针置于环境空气中继续抽取清洁空气，直至二氧化硫显示值回复到0时再按ON/OFF键关机。

第一层
第二层
第三层
第四层
现场监测
气态污染物测定
氮氧化物
定电位电解法
1、适用范围：
本方法适用烟道中氮氧化物浓度的测定。
2、一般事项：
依照“空气和废气监测分析方法”的有关规定。
3、器具：
3.1 KM9106烟道气分析仪
3.2采样探针 300、1500mm
4、操作步骤：
4.1在测定现场连接烟道气分析仪采样系统，按下手操器上ON/OFF键开机，按下向键将光标移至“2..QUNTOX CONTROL”，按ENTER键；
4.2分析仪进行自动校准，时间从300倒计至零。自动校准结束时仪器发出提示音，此时按ENTER键。
4.3按上向键或下向键选择显示屏显示的内容，直至出现“NOx ppm ... 0000”
4.4将采样探针插入并封闭测试孔。
4.5待氮氧化物浓度数值稳定后进行记录。
5、注意事项：
测试结束将采样探针取出测试孔后切勿马上关机，应将采样探针置于环境空气中继续抽取清洁空气，直至氮氧化物显示值回复到0时再按ON/OFF键关机。

第一层
第二层
现场监测
现场采样单填写
1、适用范围：
本规定适用于固定污染源排气中颗粒物与气态污染物采样的现场监测工作。
2、现场采样单填写要求：
2.1采样人员在现场监测工作结束后应立即完整、正确地填写现场采样单上“委托单位名称”、“任务性质”、“采样日期”、“监测项目”、“样品数量”等栏目。
2.2采样负责人应将现场监测期间污染源生产负荷、净化设备运行状况或其它需要向有关部门反映的情况详细记录在“现场工况”栏中。
2.3采样负责人及采样人员必须在现场采样单上签字。
2.4采样负责人必须将现场采样单交厂方陪同人员确认填写内容并签字认可。厂方陪同人员也可将厂方的意见或情况填写在现场采样单上。
3、注意事项：
3.1现场采样单必须用钢笔填写，如需修改，应在修改处加盖修改章。
3.2现场采样单应随测试报告一并归档。
