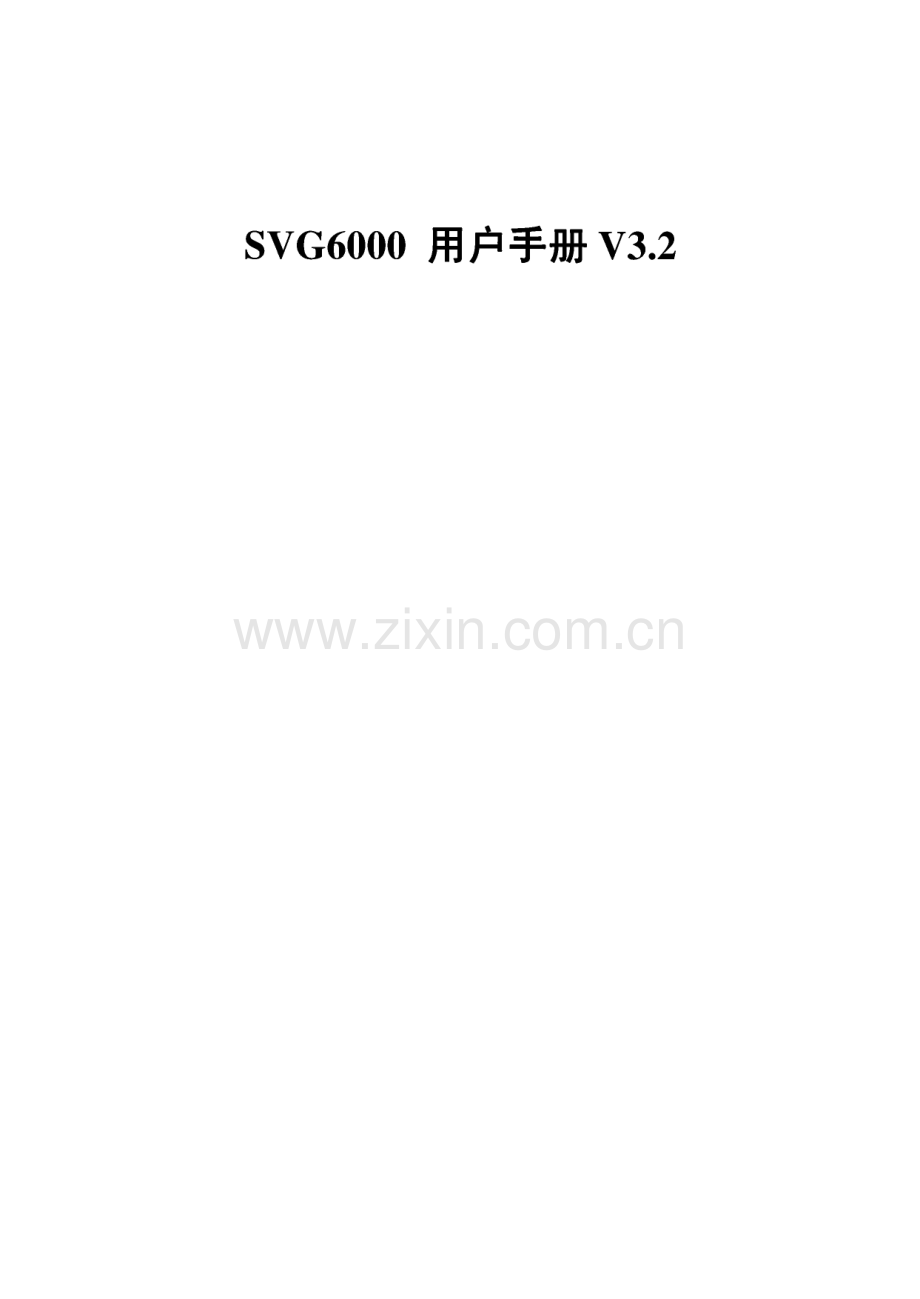

星网数码SVG6000用户手册V3.2.pdf

SVG6000用户手册V3.2SVG6000用户手册V3.2目录SVG6000 用户手册 V3.2.1目录.2第一章概述.61.1 系统简介.61.2 系统特性.61.3 安全事项.6第二章 硬件配置.72.1 硬件简介.72.1.1 硬件接口功能概述.72.1.2 硬件接口物理描述.72.1.3 硬件接口描述接口特性.82.2 硬件单板介绍.92.3 硬件安装.102.3.1 硬件安装步骤.102.3.2 硬件安装注意事项.102.3.3 环境条件.112.3.4 接地要求.11第三章 软件配置.133.1 客户端软件.133.2 系统登录.133.3 系统信息.153.3.1 系统信息.153.4 系统参数配置.153.4.1 业务参数配置.153.4.2 设备IP配置.163.4.3 话单服务器配置.173.4.4 系统时间配置.183.4.5 短信中心配置.203.4.6 组网设备类型配置.203.5 端口配置信息.223.5.1 外部端口配置.223.5.2 内部端口配置.233.5.3 内部端口查询.253.6 内部集群配置.263.7 号码长度配置.273.8 禁拨号码配置.313.9 无线归属地配置.323.10 出口类型配置.342SVG6000用户手册V3.23.11 多点组网配置.363.12 无线呼叫转移配置.373.13 管理用户配置.393.13.1 管理员配置.393.13.2 操作员配置.393.13.3 短信用户配置.403.14 激活配置.423.14.1 无线模块配置.423.14.2 无线模块激活码库.433.14.3 有线单板配置.433.14.4 有线单板激活码库.443.15 无线模块配置.453.15.1 锁机密码配置.453.15.2 锁卡密码配置.453.15.3 锁机配置.463.15.4 锁卡配置.473.15.5 锁网配置.483.16 版本维护.483.16.1 升级程序.483.16.2 升级数据.483.16.3 备份数据.493.17 退出.50第四章 短信管理.514.1 短信管理.514.1.1 短信发送.514.1.2 短信端口的选择.554.1.3 短信查询.564.2 地址簿管理.574.2.1 电话号码组管理.574.2.2 联系人管理.59第五章 业务特性说明.615.1 语音特性.615.1.1 内部通话.615.1.2 呼出.615.1.3 呼入.615.1.4 回拨功能.625.1.5 总机.635.1.6 备用总机.645.1.7 拍叉转移.645.1.8 拍叉时长动态设置.655.1.9 主叫号码显示.655.1.10 呼叫转移.655.1.11 热线电话.663SVG6000用户手册V3.25.1.12 代答.665.1.13 无应答短信通知.665.1.14 免打扰.675.1.15 分机密码修改.675.1.16 查询本机短号.675.1.17 查询、设置设备IP地址.675.1.18 自录欢迎音.685.1.19 外线口属性选择.685.1.20 外线口之间的呼叫转移.685.1.21 自动长途加拨.685.1.22 呼叫权限管理.685.1.23 禁拨号段管理.695.1.24 强制出口类型号段.695.1.25 区间号段设置.695.1.26 无线归属位置识别码配置.695.1.27 内部虚拟集群网.695.1.28 FXO忙音检测、铃流检测.695.1.29 内外线区别振铃.705.1.30 停电转移线路.705.2 管理.705.2.1 WEB 网管.705.2.2 WEB用户分级.705.2.3 WEB用户分级.705.2.4 无线锁机锁卡锁网功能.705.2.5 语音提示端口故障.705.2.6 FXO在线检测.705.2.7 指定出局端口呼叫.715.2.8 无线口面板设置网络状态指示灯.715.2.9 WEB页面端口运行状态查询.715.3 无线总机管理.715.3.1 页面配置.715.3.2 无线总机功能.735.3.3 无线总机前转端口的选择.735.3.4 专线专用.745.4 计费.745.4.1 页面配置.74第六章开通步骤.756.1 开通前准备工作.756.2 开通步骤.75第七章典型组网应用.777.1 典型组网应用作为传统PBX.777.2 典型组网应用二嵌入原有企业CENTREX.787.3 典型组网应用三公司多点异地CENTREX.794SVG6000用户手册V3.27.4 典型组网应用四 两台SVG共同实现CENTREX.807.5 典型组网应用五 呼出分流.81第八章常用问题.828.1 常用问题.828.1.1 外部VPMN和内部虚拟集群网的区别.82第九章新增功能.829.1 外部端口呼入呼出控制.829.2 数据库版本查询.839.3 支持FLASH话单存储功能.839.4 内部分机短号和虚拟拟集群短号号长区别设定.839.5 支持三个按照不同号长设定的外部VPMN号首.849.6 支持通过选择配置支持二次拨入直接接秘书台总机.859.7 支持多台设备级联对外一个无线总机号码功能.错误！未定义书签。9.8 内部分机端口的内外线是否启动区别振铃设置.869.9 内部分机端口主叫号码发送类型设置.889.10 异地无线级联显示对方分机号.899.11 多台设备级联组网，支持下级联设备直联互通.909.12 3分钟自定义语音提示录音功能.90附录A一话机操作命令表.93附录B.远程管理命令.94附录C一常见软件故障.94附录D一常见硬件故障.955SVG6000用户手册V3.2第一章概述1.1 系统简介SVG6000综合并发展了短信网关、无线商务电话、企业级数字交换机的核心功能，作为企业VPMN、短信 无线/有线语音、数据四合一的无线综合信息网关,扩展传统的VPMN 业务到固网领域，使企业的通信手段能够与日常业务紧密联系，提高企业协同工作的效能。1.2 系统特性1、企业VPMN：可将企业用户的手机与SVG6000进行VPMN组网，实现手机与座机 的短号互拨、座机伴侣等业务，提高企业内部的通信效率。2、企业商务短信平台：内嵌企业商务短信平台，同时提供组群管理功能。企业可通过 内部以太网访问短信平台，在WEB页面上操作短信业务的编辑发送，可以开展的 短信业务如：a）内部管理类：会议通知/提醒，工作分配，工资发放，活动通知等b）客户关系管理类：客户信息收集/反馈、客户节日祝福、发货/到货通知等c）市场拓展类：公司信息广告群发等3、智能话务分配：SVG6000可自动分析企业用户拨号，根据通信运营商事先设定的规 则自动选择路由，对话务进行智能分配。4、企业内部语音交换：全数字交换功能，支持短号、直拨、总机转接等商业网功能，符合用户传统使用习惯。5、高性能语音质量：设备采用先进的嵌入式处理器技术、DSP技术、无线射频技术、同波抵消技术，保证完美通话音质。6、充分的防护设计：防雷保护、过流过压保护、掉电旁路7、易扩展升级：设备采用分布式软硬件体系架构和宽窄带一体化平台设计，支持平滑 扩容和3G的过渡升级，且大大节约成本。8、WEB方式的管理和配置维护。1.3 安全事项1、请避免在禁止使用无线发射设备的地方（如医院、保健场所、飞机场等地方）使用 本产品的无线电话。2、请避免在加油站、燃料库以及化学制品储存的地方使用本产品的无线电话。3、请避免在化工厂或有潜在爆炸危险的地方（如煤气泄漏现场）使用本产品的无线电 话。6SVG6000用户手册V3.2第二章硬件配置2.1 硬件简介2.1.1 硬件接口功能概述SVG6000在硬件上主要由三部分组成：电源，主控和业务接入。电源主要完成AC/DC 转换，提供系统所需要的各种直流电压。主控完成对系统的控制和管理，包括业务配置和语 音交换等功能。业务接入部分包括无线业务接入和有线业务接入两部分部分。为企业提供无 线和有线两种接入方式。各部分提供的业务接口功能描述如下：（1）电源部分：220VAe/50Hz输入。（2）主控部分：LAN业务接口 1 个 10Base-T 端 口,满足 IEEE 802.3 连接器:RJ-45（3）业务接入部分：有线业务接入部分：FXS 接口 线路阻抗：标准中国局用机接口（三元件）连接线路：普通电话线 连接器：RJ11FXO 接口 线路阻抗：标准中国局用机接口（三元件）连接线路：普通电话线 连接器：RJ11无线业务接入部分：天线接口2.1.2 硬件接口物理描述SVG6000的前视图如下:7SVG6000用户手册V3.2SVG6000的前面板中，03槽位为无线业务接入部分，4槽位为主控部分，对外提供1 个10Base-T接口。其余槽位为有线业务接入部分，在有线接入部分拉手条上RJH连接器旁 标有PHONE的为FXS接口，提供电话业务，可以通过普通电话线直接连接到普通电话机 o RJ11连接器旁标有LINE的为FXO接口，提供中继接口。可以直接连接到PSTN外线 上。切勿将外线直接插入FXS接口，这样可能会将FXS接口永久性损坏。SVG6000的后面板为系统的电源接入部分，系统典型输入220VAe/50HZ。系统的整机 接地端也在后面板上，系统在使用中应可靠接地。2.1.3 硬件接口描述接口特性指示灯状态表:尺寸结构设备结构3U标准19英寸机箱，插板 式，共13槽位：1个主控槽 位，4个无线业务板(WGCM)槽位，8个有线业务板(WFSO/WFXS)槽位尺寸483mm X 320mm X135mm接口特性上行接口2-8路GSM/GPRS接入：每 块无线板支持2路无线接口，系统共可配14块无线接入 板2-8路FXO连接PSTN：每块 WFSO板支持2路FXO,系 统可配14块板(可扩展到 8块)下行话音接口448个FXS端口，连接普 通话机。每块WFSO支持4路FXS,每块WFXS板支持6路FXS,可混配1 8块板。配置接口1个(可扩展到2个)10BASE 一T以太网口，提供WEB配 置功能和短信收发接口。电气特性供电方式使用AC 220V/50HZ电源供 电，符合国家电磁兼容A类 标准功耗50W工作环境温度-1550湿度10%-90%8SVG6000用户手册V3.2板类型指示灯颜色功能WMPUPWR红常亮：电源指示正常。熄灭：供电不正常。RUN绿闪烁：指示系统正常工作，每隔0.5S闪烁一次。熄灭：系统未能正常工作。长亮：系统未能正常工作。WGCMGSM0绿快闪：GSM0正常，网络注册成功。慢闪：GSM0正常，但网络注册未成功。常亮：GSM0正在使用中。GSM1绿快闪：GSM1正常，网络注册成功。慢闪：GSM1正常，但网络注册未成功。常亮：GSM1正在使用中。FXSPWR红常亮：电源指示正常。熄灭：供电不正常。FSOPWR红常亮：电源指示正常。熄灭：供电不正常。LINEO绿常亮：FXO与PSTN未建立连接。熄灭：FXO与PSTN建立连接，LINE0在使用中。LINE1绿常亮：FXO与PSTN未建立连接。熄灭：FXO与PSTN建立连接，LINE1在使用中。网口 指示LINK黄常亮：物理连接正常。熄灭：物理连接不正常。网口 指示SPEED绿常亮：物理连接正常。闪烁：网口工作在10M的状态。2.2硬件单板介绍SVG6000共有5种单板组成：WMPU（系统主控板），WGCM（系统无线接入板），WFXS（系统有线接入板，仅提供FXS接口，WFSO（系统有线接入板，可提供FXS接口 和FXO接口，WBAK（系统背板），WPOW（系统电源板）WMPU一系统主控板该板为系统的中央控制和管理单板，完成对所有业务板的管理和状态监控,以及业务流的交换功能，对外提供10BASE-T以太网口，提供WEB配置 功能和短信收发接口。WGCM无线板该板实现GSM网络的无线接入。提供短信收发业务和无线话音业务等。WFXS 一用户板提供6路用户电话接口，提供固话分机接入通道。主要实现话音接入功能。WFSO一用户板该用户板提供4路用户电话接口，2路FXO 口。支持断电时，用户电路与 用户环路直通。具备逃生功能。WBAK背板9SVG6000用户手册V3.2WMPU及其他业务板的桥接作用，并为主控板和业务板提供所需要电源，数 据流通道等功能。WPOW-电源板将输入220VAC/50HZ电源转化为系统所需要的各种电源。2.3 硬件安装2.3J硬件安装步骤1、打开SVG6000的包装纸箱，从纸箱中取出SVG6000。纸箱中还有天线，电源 线，安装手册等附属物品，不要丢弃，下面的安装步骤中会用到附属物品。2、在SVG6000的后面板上可以找到“主”标志位，这是系统的接地端，请在进 行其它操作前将系统良好接地，接地阻抗应小于0.4欧姆。3、安装WGCM面板上的无线天线。从纸箱中取出天线，在SVG6000的前面板上,0-3槽位为WGCM单板，将天线顺时针旋转，直到拧紧为止，并保证上面一 路天线头为竖直向上，下面一路天线头为竖直向下。4、连接SVG6000的配置网线。用直连网线将SVG6000的LAN 口（出厂默认IP 地址为192.168.0.101）和已安装网卡的计算机连接起来。5、连接电话线和外线。将与PSTN连接的外线插入WFSO板标注有LINE的端 口。可根据需求插入多条，视具体配置来定。将所要使用的普通电话机插入 WFXS或 WFSO中标注有LINE的端口。切勿将外线直接插入FXS接口，这样可能会将FXS接口永久性损坏6、从SVG6000的包装纸箱找出电源线，将其连接到SVG6000背面的PWR插口。电源线的另一端直接与220VAC/50HZ交流电源插座上。7、打开SVG6000的电源开关，等系统初始化后可以通过主控板上的LAN进行业 务配置。2.3.2硬件安装注意事项1、安装的第一个步骤必须将系统可靠接地。2、上电之前，务必保证WGCM天线处于拧紧状态。3、配置系统数据前，务必保证与SVG6000的Ethernet端口连接正常。4、所有分机的水晶头压好后，请检查水晶头与电话线连接是否良好，要保证全部 连接良好，水晶头与水晶座是否松动。5、务必保证所接的电话机能正常工作。6、上电之前，请仔细检查切记将外线直接插入FXS接口，这样可能会将FXS接 口永久性损坏。7、务必保证所使用的WGCM板内插入能正常使用的SIM卡。8、保证9个槽位的拉手条与机框连接紧密，拉手条螺丝拧紧。9、请勿将设备安装于有可能发生电磁波干扰的设备附近，如电视、电炉、微波炉、超声波医疗仪等，以免设备产生不正常动作，而发生不可预知情况（如通话有 杂音或发生断话现象）10、SVG6000应安装在清洁、干燥、通风的地方，远离振动、潮湿之地，机 10SVG6000用户手册V3.2上不要放杂物，不要将散热通风孔阻挡。11、分布分机线路时，分机线最好与电源线及其他高频线路屏蔽起来或远离1米以上。12、本产品适用之电源电压为：220VAC/50HZ,请确认后使用，避免误用造成设备烧毁。13、为确保电话系统能维持正常工作，电源请规划专用插座，避免电源插头被误拔掉或共用过载之不正常现象发生。14、注意设备上，除内、外线水晶头的拔插外，变更机内任何一部件必须关断电源后进行（包括任一单板拔插），没有使用的分机口，建议不要接插线路。15、防止雷击，必须接地，接地线单独与大地接触良好，才使系统的防雷功能达到最佳效果。2.3.3 环境条件工作电源：220VAC/50HZ交流市电。工作环境条件：温度：-15+50 相对湿度：10%90%,无凝结。大气压力：70kPa106kPa储存环境条件：温度：-40+70相对湿度：93%注意：在使用过程中，应经常检查本设备的外表，保持清洁。对散热孔要定期清理，以免因堵塞而造成过热。本设备的周围也要求 保留至少100mm的空间，以确保空气的流通。2.3.4 接地要求本设备的接地端在设备后背，标注有“主”处。通常可采用单极式接地方式：铜棒是六尺（180 CM），外径13mm，尽量选择较湿的土 质（愈潮湿，则接地效果愈好，且较容易把铜棒插入地面下），铜棒与PVC导线相接,可用银焊处理或使用铜扣直接紧锁，如下图所示：11SVG6000用户手册V3.2地表地表60m*m 600V-PVC地表六尺铜棒铜焊处理12SVG6000用户手册V3.2软件配置3.1 客户端软件本设备采用WEB页面的配置方式，用户可以使用任何一台安装有网络浏览器（IE）的普通计算机对设备进行配置和管理。硬件要求：安装有IE5.0及以上版本浏览器和10/100M自适应网卡的PC机一台。RJ45网线一根。显示器设置：推荐使用32位真彩色，分辨率1024X768。3.2 系统登录操作人员若需要对本设备进行管理和维护必须先登录。本设备将所有的操作人员分为三类：（4）管理员：管理员拥有最高权限，用户名为admin,出厂密码为123,应用对象为电信运营商及运营商的合作维护公司。管理员除了具有操作员 和短信用户的权限之外，还可以对本设备中的无线模块进行配置。（5）操作员：操作员可以操作设备中与企业有关的配置，用户名为operator,出厂密码为123,应用对象为企业的设备维护人员，只能维护和 管理设备，不能发送短信。（6）短信用户：短信用户可以利用本设备发送短信息,应用对象为企业的秘书及其他有权利发送短信的企业成员，只能够发送短信，不能对设备进行 配置和管理。本设备可配置最多四个短信用户，包括管理员，本设备可拥 有五个短信用户。操作员和管理员可以动态的增加和删除短信用户。登录设备时用户会被要求输入用户名和密码，在输入正确的用户名和密码后用户将 拥有相应的权限。操作步骤：（1）在浏览器（例如IE）的地址栏中输入本设备IP地址。（2）浏览器中出现欢迎页面。13SVG6000用户手册V3.2（3）鼠标单击界面中设备配置或短信管理的图标以进入相应的界面。（4）在弹出的对话框中输入用户名和密码，并单击确定。14SVG6000用户手册V3.23.3 系统信息3.3.1 系统信息用户进入设备配置部分后，浏览器中将出现系统信息界面。它反映了设备各个端口当 前的配置状态：设备面板中的端口有四种状态:(1)正常：端口已经配置，并且正确注册；(2)故障：端口已经配置，但是注册类型与配置类型不同;(3)未配置：端口尚未配置；(4)未安装：端口已经配置，但是单板没有插入或尚未注册O除未配置端口，用户点击其它端口可跳转到相应的端口列表界面。当用户在后面的端口配置 界面修改了端口配置并刷新系统信息界面，修改后的配置将在系统信息界面中得到体现。如 上图中，表示。槽1 口为正常状态，7槽。口为未安装状态。3.4 系统参数配置3.4.1 业务参数配置本设备在出厂时只带有一些通用的配置，用户需要根据自身的情况进行其它配置。业 务参数配置就是一些有关设备参数的简单配置，用户在浏览器左部的导航树中单击系统参数 配置菜单下的业务参数配置，浏览器中出现业务参数配置页面：15SVG6000用户手册V3.2（1）内部短号号长：配置企业内部短号的长度。（2）本地区号：配置用户所在地区的区号。（3）主叫拨号方案：选择呼出时的拨号方案。（4）秘书台总机短号（可选项）：本设备可以指定一个用户端口作为内部秘书台总机，此处输入此端口的内部短号。（5）无线外部总机号：本设备可以指定一个无线端口作为无线外部总机端口，此处输入指定作为无线外部总机的无线端口对应外部 号码（和外部端口配置表的无线端口配置的外部号码一致才生效）o（6）VPMN号长：本设备可以加入到移动运营商的VPMN网络中，此处用来配置运营商分配的VPMN短号的号长。（7）VPMN号首配置（可选项）：配置VPMN号首，此处需要配置运营商提供的VPMN号码的号首。（8）Centrex号首配置（可选项）：本设备在Centrex内部时需要配置Centrex群中的短号的号首。输入完配置信息后，鼠标单击确定使设备重新启动，配置生效。用户若不想提交配置可使用 鼠标单击取消，返回系统信息页面。3.4.2 设备IP配置本设备提供一个以太网口给用户进行配置和维护使用，该网口地址（出厂默认192.168.0.101）可以修改。用户在浏览器左部的导航树中单击系统参数配置菜单下的设备IP配置，浏览器 中出现设备IP配置页面：16SVG6000用户手册V3.2,J SVG6000 Srsteo Paael-licroseft Interaet Explorer B0B文件7)编喳)查看(V)收藏(A)工具(T)裕助0()L【笆 http:1%.168 0.173/oprtor/index.aspv目转到SVG6000 System Panel回首负ip地址配置nH系统信息臼一系统参数配置.业务参数配量.设备尸配置U话侬服务叁配置O系统时间配置 短信中心配置S 端口配置信息.内部集群配置口舜故KX 加搜弗在二萦拨号码配置 无续归属地配置 区阊号码配置 出口类组配置口多点组网配置 无续呼叫转移配置 管理用户配置 激活配置 无线模块配置 版本维护e*4raM图s(IP 地址：lll92.168Q.173确定取.-ejInternet用户以格式xxx.xxx.xxx.xxx输入新的IP地址，例如192.178.0.99o用户输入新的IP地址后 若不想提交则可单击取消返回系统信息页面,否则单击确定提交配置。配置提交后，用户可 通过维护界面重新启动设备使配置生效(本项配置需要设备重新启动才能生效)o3.4.3 话单服务器配置本设备提供了话单的查询、配置功能。用户在浏览器左部的导航树中单击系统参数配置 菜单下的话单服务器配置，浏览器中出现话单服务器配置页面：17SVG6000用户手册V3.2(1)IP地址：指话单服务器的IP地址，不要与本设备的IP地址混淆。一般为 安装话单管理软件的PC地址。(2)端口号：本设备与话单服务器通讯的端口，配置时两者必须一致。鼠标单击确定返回系统信息页面3.4.4系统时间配置本设备提供了查讯、配置系统时间的功能。用户在浏览器左部的导航树中单击系统参 数配置菜单下的系统时间配置，浏览器中出现系统时间配置页面：18SVG6000用户手册V3.2,J SVG6000 Srsteo Paael-licroseft Interaet Explorer B0B文件。翁S3 3)查看(V)收藏GO TACT)得助00 电工,I http:192.168 0.173/opr*tor/ind*3p目转到SVOOOOO System Panel回首页系统信息 系统参数配置.业务娄数配置 设备ip配置 二）话0服务由已看 系统时间配置 短信中心配置 端口配置信息.内部集群配置_|故KX 加拨号内配置 禁拨号码配置 无级归属地配置 区阊号码配置 出口类组配置 多点组网配置 无续呼叫转移配置 管理用户配置 激活配置 无线模块配置 版本维护匐完毕2002.02.20 15:56:06 用四0 a毒辑确定鼠标单击确定返回系统信息页面,单击编辑进入系统时间配置页面:用户单击确定提交时间配置后返回系统信息页面，或单击取消不提交配置直接返回系统信息 页面。19SVG6000用户手册V3.23.4.5 短信中心配置配置本设备使用的短信中心号码。设备发送短信需要使用当地运营商的短信中心。用 户在浏览器左部的导航树中单击系统参数配置菜单下的短信中心配置，浏览器中出现短信中 心配置页面：用户输入本地短信中心的号码（如8613800755500）,请注意配置时一定要加上国家码（如86）,单击确定提交配置，或单击取消放弃本次修改。维护界面返回系统信息页面。3.4.6 组网设备类型配置组网类型的配置是用来配置设备与设备间组网，典型应用为级联和与电信Centrex组网。相对本系统而言，它可能要与相同的设备组网，也可能与本系统不同的设备组网（如与电信 的centrex外线组网）。Web界面如下：20SVG6000用户手册V3.2有以下几点需要特别说明：1.系统默认的是第一项配置“不组网”。2.第二项“相同设备组网”为多台SVG6000组网。必须把外部。口配 置为内部centrex属性时才生效。3.第三项“不同设备组网”,SVG6000与其它类型的PBX设备或Centrex 组网；4.只有当用户要求把外线插在。口上组网才需要配置；配置举例如下：1.相同设备的组网，配置如下：SVG6000为下级级联的配置：选择上面的第一项或者第二项，把。口配置为内部centrex,另外在系统参数表里centrex号首配置”项中配 置另外一台设备的内部分机号首。SVG6000为上级级联的配置：只要在“多点组网项”配置相应数据 即可。2.与电信centrex外线组网，并且要求通过本系统的分机可以直接拨打外部Centrex短号，配置如下：首先,把。口配置为内部centrex,然后把“组网设备类型”配置为 上述的第三项（“不同设备组网”），最后在系统参数表里“centrex号首配 置”项中，配置外部centrex的内部短号的号首即可，这样用户就可以拨“出局号首+外部号码”直接打电话出局，也可以直接拨“本系统的分机 21SVG6000用户手册V3.2或者外部centrex的分机号码”通话。3.5 端口配置信息端口配置包括外部端口配置、内部端口配置和内部端口配置查询三项内容。3.5.1 外部端口配置用户在导航树中单击端口配置信息下面的外部端口配置，浏览器将出现外部端口列表界面:3 SVG6000 Systea Faael-licroseft Interaet Explorer E文件a 翡喳田)查看(V)收藏。)工具(T)ffifthoo41 http：/182.168 0.173/opertor/index aspSVQ6000 System Panel回首面系统信息S系统嬖数配置 Bu端口配置信息.外部端口配置 内部端口配置 内部端口查询内部集群配置 号码长度配置 加援号码配置 禁愎号码配矍 无坡归慝地配置 区阍号码配置 出口类型配置 多点组网1己置 无财叫转移配置 管理用户配置 谶活配置无线馍块配置 版本推护 设备状态监控重新启动 囚外部本口配置信息槽位号 设口号 长号2 0 1351080008013510600096配置烫星GSMGSM实际货星GSM GSM呼入方式 二次拨号 二次拨号4新建1除更8 行完毕Interact上图中各种颜色含义如下：(1)白色：表示端口正常；(2)绿色：表示该端口为无线总机端口；(3)红色：表示该端口故障，如该槽位未插板、所插板未激活、无线端口未插卡、无线端 口未插天线、O 口未接线、配置类型与实际类型不一致等。在外部端口配置界面中用户可以进行五种操作：(1)编辑：修改已配置端口的属性。选定一个已配置端口后点击编辑按钮进入编辑页面。(2)新建：配置新的端口。点击新建按钮进入新建页面。(3)删除：删除已配置的端口。选定一个已配置端口后点击删除按钮即可删除一个已配置 端口。(4)上一页：访问外部端口列表中当前页的上一页。(5)下一页：当已配置的端口无法在屏幕中的一页完全显示时，点击下一页按钮可以查 看更多的端口。外部端口配置编辑和新建页面中的各项属性相同，具体内容如下：22SVG6000用户手册V3.2端口才能从此端口呼出电话。用户输入各配置项后若希望提交则单击确定按钮，否则单击取消。两种情况下，维护界 面均返回外部端口列表页面。(1)槽位号：配置端口所在单板的槽位；(2)端口号：配置端口在单板中的端口号；(3)端口类型：配置该端口的类型，GSM还是固话；(4)长号：配置电信运营商为该端口分配的电话号码；(5)呼入方式：配置该端口的呼入方式，是直拨呼入还是二次拨号。(6)Centrex 内部：配置该端口是否接在企业Centrex内部；(7)短信端口：口有效；配置该端口是否可以用来发送短信,此配置只对无线端(8)异地手机加拨0：号首0；配置该端口在拨打异地手机时,是否保留所用户所拨的(9)优先级：端口 0配置端口选路优先级,设备呼出时有限选择高优先级的(10)无线总机前转端口配置是否是无线总机的前转端口，选择否，外面拨打无线总机时，不会从这个端口呼进来。(11)专线专用端口：配置是否是专线专用端口，选择是，则只有绑定的内部3.5.2 内部端口配置用户在导航树中点击端口配置信息下面口的内部端配置，浏览器将出现内部端口列表界面:23SVG6000用户手册V3.25 SVG6000 SyMes Paael-licroseft Interaet Ex9lrer B文件伊)翁SgCE)查看(V)收藏(A)工具(!)帮助00电工,I http：/192.168 0.173/pr*tor/inds*3p目转到SVG6000 System Panel回首面系统信息 国口系统参数配置-端口配置信息外部端口配置.内部端口配置.内部端口查询内部集群配置 号码长度配置 加拨号码配置 禁愎号码配置:无线归履地配置 区间号码配置 出口类型配置 多点缎网配置 无线畤叫转移配置 雷理用户配置日激活配置无线模块配置 口版本推护 l_j设备状态监控重新启动内部端口配置每5(8 行固话长号无线长号内部分机实际类型橹位号 端口号808080808180828083用户接口 用户接口 用户卷口 用户接口君完毕褊辑新建驯除Internet-3国 s E 3OO8882一(1)白色：表示端口正常；(2)绿色：表示该端口为秘书台总机端口；(3)红色：表示该端口故障，如该槽位未插板、所插板未激活等。内部端口配置用于配置设备用户端口的各项属性，操作方式与外部端口配置相同，下面只 说明各配置项的具体内容：24SVG6000用户手册V3.2用户输入各配置项后若希望提交则单击确定按钮，否则单击取消。两种情况下，维护界 面均返回内部端口列表页面。(1)槽位号：配置端口所在单板的槽位；(2)端口号：配置端口在单板中的端口号；(3)内部分机：配置用户端口的内部短号，号码长度需要与业务参数配置中的内部号长相同。(7)固话长号：配置与该用户端口绑定的固话外线的电话号码。(8)无线长号：配置与该用户端口绑定的无线外线的电话号码。(9)传真专用：配置该用户端口的呼叫是否都从固话外线呼出。(10)用户密码：配置该用户端口的密码，当用户在话机上设置新业务时需要使用此处配置的密码进行鉴权。(11)密码确认：验证密码。(12)用户权限：配置该用户端口是否拥有相应的各项权限。(13)呼叫权限：配置该用户端口所拥有的长途权限。(14)禁拨类型：配置该用户端口被禁拨的电话号码，与禁拨配置结合使用。353内部端口查询本设备的用户端口的新业务需要在话机上进行配置,此处提供了查询用户端口新业务配 置情况的功能。用户在导航树中点击端口配置信息下面的内部端口查询，浏览器将出现内部 端口查询列表界面：(1)槽位号：该用户端口所在单板的槽位。25SVG6000用户手册V3.2(2)端口号：该用户端口在单板内部的端口号。(3)内部分机：该用户端口的内部分机号。(4)无条件转移：显示在话机上为该用户端口配置的无条件转移的目的电话号码。(5)遇忙转移：显示在话机上为该用户端口配置的遇忙转移的目的电话号码。(6)无应答转移：显示在话机上为该用户端口配置的无应答转移的目的电话号码。(7)热线电话：显示在话机上为该用户端口配置的热线电话的目的电话号码。(8)短信通知：显示在话机上为该用户端口配置的无应答短信通知的目的电话号码。(9)免打扰：显示在话机上为该用户端口配置的免打扰设置。(10)呼叫限制：显示在话机上为该用户端口配置的呼叫限制，即长途权限。3.6内部集群配置本设备提供了内部集群网的功能，企业内部分机可以拨叫内部短号来呼叫已加入内部 集群的外部电话。用户在导航树中点击内部集群配置，浏览器将出现内部集群配置列表界面:3 SVG6000 Srstee Paael-Bicroseft Interaet Explorer BE文件)郝giE)查看(Y)收藏3)工具(I)帮助0()8):ej http:1 能.168.0.173/oprel-licr文件伊)端喳)昼看(V)收就。)工具(I)帮助0()出工 http:192.168 0.l?3/oprtor/index.sp目转到SVG6000System Panel回首而口系统信息13 系统参数配量.S 端口配置信息.内部集群配置 弗日代 血号码配置 禁拨号码配置 无线归属地配置 区阊号码配置 出口类型配置 多点组网配置 秘呼叫转移配置 管理用户配置 激活配置无线模块配置 版本维护设各状态监控 重野后动退出S修改出口类型裱宇冠：出口类参，确定取.1383 NHSSS第克毕 Internet(1)被叫字冠：配置指定的被叫电话号码的字冠。(2)出口类型：配置被叫为以该字冠开始的电话号码的呼叫的出局端口类型。35SVG6000用户手册V3.2用户输入各配置项后若希望提交则单击确定按钮，否则单击取消。两种情况下，维护界面均 返回出口类型列表页面。3.11多点组网配置用户可以将多台SVG设备平行组网以获取更大的容量。具体的组网方式请参见典型组 网应用四,此处只描述具体的配置信息。用户在导航树中点击多点组网配置，浏览器将 出现多点组网配置列表界面：具体的配置方式外部端口配置相同，下面只说明各配置项的具体内容:36SVG6000用户手册V3.2(1)号首：对端SVG的内部短号的号首；(2)接入引示号：当出口类型为用户接口时此处配置与对端相连的本端SVG用户接口的内部短号；当出口类型为GSM时此处配置用来平行组网 的对端的无线端口的电话号码。(3)出口类型：与对端SVG相连的本端端口的类型，分为GSM和用户接口。用户输入各配置项后若希望提交则单击确定按钮，否则单击取消。两种情况下，维护界面均 返回多点组网配置页面。3.12无线呼叫转移配置本设备提供了通过WEB网管为无线SIM卡设置呼叫转移的功能。用户在导航树中点击无 线呼叫转移配置，浏览器将出现无线呼叫转移配置列表界面，显示了当前已经注册到设备的 SIM卡设置的呼叫转移的情况：37SVG6000用户手册V3.2用户可以通过选定记录进行编辑来设置新的呼叫转移号码，具体的设置操作如下:(1)选定某一条记录(2)单击编辑按钮，出现编辑页面(3)用户修改无条件转移、遇忙转移、关机转移的号码;(4)单击确定提交配置；38SVG6000用户手册V3.2(5)间隔30秒或以上时间，中点击无线呼叫转移配置查看配置情况。用户输入各配置项后若希望提交则单击确定按钮，否则单击取消。两种情况下，维护界面均 返回无线呼叫转移配置页面。3.13管理用户配置管理用户配置用于配置管理员、操作员的密码以及对短信用户进行增加、删除操作。3.13.1管理员配置本配置用于设置管理员密码，管理员用户名为admino用户在导航树中点击管理用户 配置下的管理员配置，浏览器中将出现管理员配置界面：(1)旧密码：管理员的原有密码，设备出厂时为123；(2)新密码：设置的新密码；(3)确认密码：对新密码的确认；(4)手机：管理员所持用的手机号。管理员配置只有使用管理员权限登录系统的用户才能进行操作。3.13.2操作员配置本配置用于设置操作员密码，操作员用户名为operator。用户在导航树中点击管理用 户配置下的操作员配置，浏览器中将出现操作员配置界面：39SVG6000用户手册V3.2（1）旧密码：操作员的原有密码，设备出厂时为123。（2）新密码：设置的新密码。（3）确认密码：对新密码的确认。（4）手机：操作员所持有的手机号操作员配置只有使用管理员或操作员权限登录系统的用户才能进行操作。3.13.3短信用户配置本配置用于增加、删除短信用户，用户在导航树中点击管理用户配置菜单下的短信用 户配置，浏览器将出现短信用户配置列表界面（如下图），最多可以配置四个短信用户40SVG6000用户手册V3.2操作方式与外部端口配置相同，下面只说明各配置项的具体内容:（1）用户名：新增的短信用户的用户名;41SVG6000用户手册V3.2（2）用户电话：用户的手机号码；（3）用户密码：新增用户的密码；（4）确认密码：用户密码确认。设备用户在登录短信管理部分时必须使用已配置的短信用户，并输入正确的用户名和密码。注
