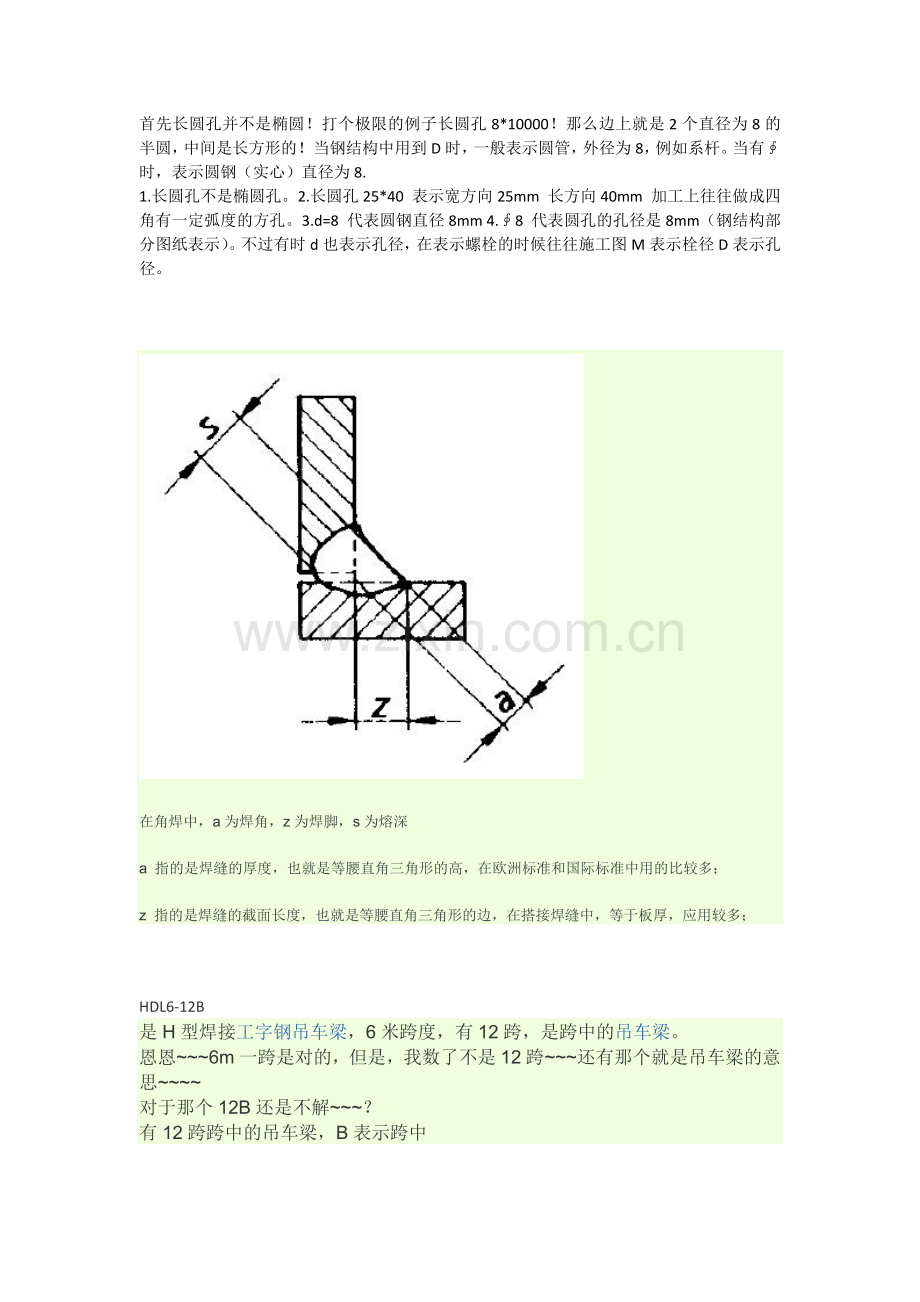

钢结构识图集锦.doc

首先长圆孔并不是椭圆！打个极限的例子长圆孔8*10000！那么边上就是2个直径为8的半圆，中间是长方形的！当钢结构中用到D时，一般表示圆管，外径为8，例如系杆。当有∮时，表示圆钢（实心）直径为8.
1.长圆孔不是椭圆孔。2.长圆孔25*40 表示宽方向25mm 长方向40mm 加工上往往做成四角有一定弧度的方孔。3.d=8 代表圆钢直径8mm 4.∮8 代表圆孔的孔径是8mm（钢结构部分图纸表示）。不过有时d也表示孔径，在表示螺栓的时候往往施工图M表示栓径D表示孔径。

在角焊中，a为焊角，z为焊脚，s为熔深
a 指的是焊缝的厚度，也就是等腰直角三角形的高，在欧洲标准和国际标准中用的比较多；
z 指的是焊缝的截面长度，也就是等腰直角三角形的边，在搭接焊缝中，等于板厚，应用较多；

HDL6-12B
是H型焊接工字钢吊车梁，6米跨度，有12跨，是跨中的吊车梁。
恩恩~~~6m一跨是对的，但是，我数了不是12跨~~~还有那个就是吊车梁的意思~~~~
对于那个12B还是不解~~~？
有12跨跨中的吊车梁，B表示跨中
吊车梁图集上去查找，这是标准构件。
B代表边跨吊车梁
Z代表中跨吊车梁

钢结构中LB， CB， CC， AL， GDLM 等这些个符号都表示什么？
此为钢吊车梁图上所用到 图集应该为 05G514-3
12m实腹式钢吊车梁 中级工作制（A4～A5） Q345钢
LB 为连接板
CB为支座板
AL 为边列制动梁 CL为中列制动梁
GDLM 为钢吊车梁Q345钢。

钢结构中KL和KZ: KL表示框架梁，KZ表示抗风柱。你可以看看钢结构设计手册中有关构件的一般表示方法。

角钢：俗称角铁，是两边互相垂直成角形的长条钢材，有等边角钢和不等边角钢之分。
（1）等边的角钢：等边角钢的 两个边宽相等。其规格以“边宽×边宽×边厚”的毫米数表示。如“L30×30×3”即表示边宽为 30毫米、边厚为3毫米的等边角钢。
L50*5角钢表示什么意思? L表示角钢，50表示该角钢的宽为50毫米，5表示角钢厚为5毫米。这是指角钢的截面几何尺寸，与角钢的长无关。
（2）不等边的角钢。如50*40*5，则是指角钢的一条边宽50毫米，另一条边为40毫米，厚为5毫米。
钢结构柱间支撑-2L90*6表示什么? 2根背靠背的角铁。规格是L90*6等边角铁
